汽车传动系统-各类传动结构图解

汽车传动系负责将发动机（或电机）的动力传递到驱动轮，同时起到减速增扭、变速、倒车、中断动力和差速等作用。它的结构特点主要取决于布置形式和技术路线，下面从传统燃油车到新能源车做一个梳理。

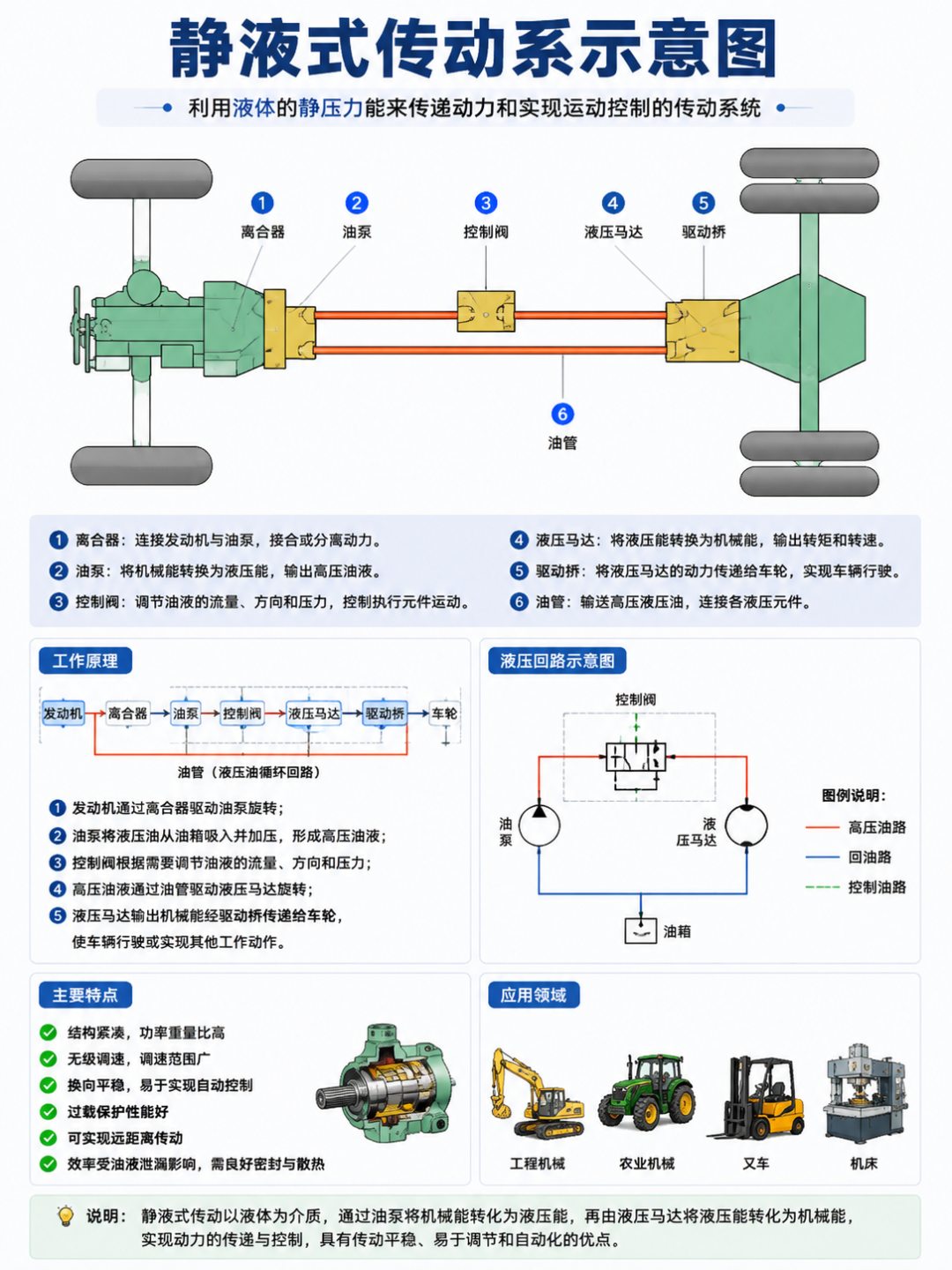

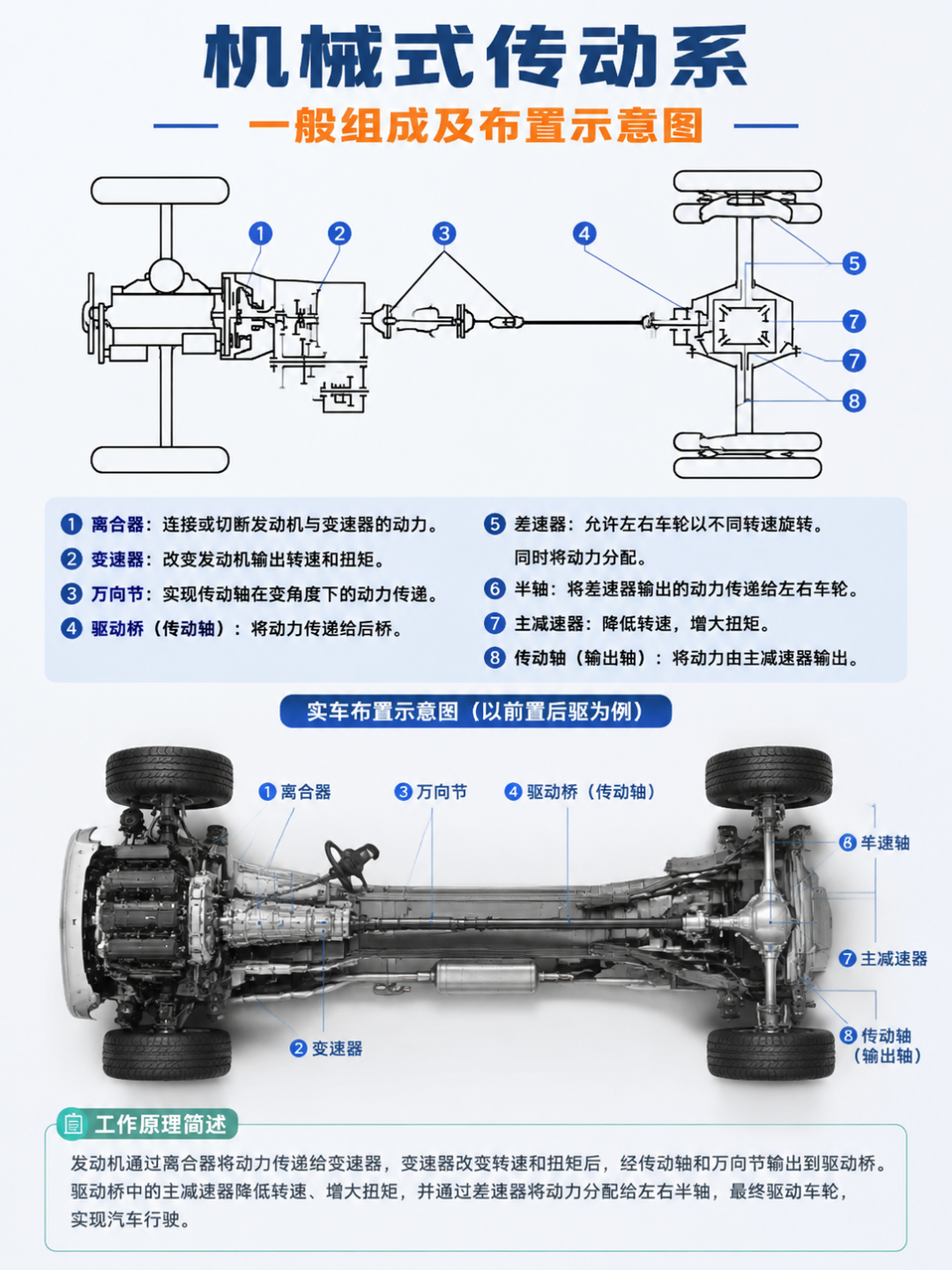

一、传统燃油车传动系的共性组成（以后驱为典型）

发动机 → 离合器 → 变速器 → 万向传动装置 → 主减速器 → 差速器 → 半轴 → 驱动轮
这一布局的结构特点是：

• 部件分立，轴向尺寸长：离合器、变速器、传动轴、驱动桥依次串联，占用较多的纵向空间。

• 必须有传动轴与万向节：为适应车架变形和悬架跳动，传动轴通常分段并带中间支撑；万向节多采用十字轴式（不等速）或等速万向节。

• 驱动桥集成度高：主减速器（通常为锥齿轮或准双曲面齿轮）与差速器集成在桥壳内，差速器实现两侧车轮的“差速不差扭”。

二、按布置形式看结构差异

1. 前置后驱（FR）

• 特点：发动机前置，后轮驱动，有纵贯全车的传动轴。

• 结构影响：

• 车身地板中央有隆起（容纳传动轴）。

• 主减速器采用准双曲面齿轮，可降低传动轴高度，让车身更矮。

• 前后轴载荷较均衡，操控性好，多用于豪华车、商用车。

2. 前置前驱（FF）

• 特点：发动机、离合器、变速器、主减速器、差速器全部集中在前轴，结构极其紧凑。

• 结构影响：

• 变速器与驱动桥做成一体，称为“变速驱动桥”，省去了纵贯车身的传动轴，空间利用率高，成本低。

• 半轴必须使用等速万向节（如球笼式），以适应转向和悬架运动。

• 前轮同时负责转向和驱动，发动机常横置，有利于短前悬、大乘员舱，是绝大多数家用车的布局。

3. 后置后驱（RR，如早期甲壳虫、911）

• 变速器与驱动桥直接连在一起，无需长传动轴，传动链极短，效率高。

• 但散热困难，前行李舱空间小，目前已很少应用（主要是保时捷911等跑车）。

4. 全轮驱动（4WD/AWD）

• 在变速器后增加分动器，再通过额外传动轴将动力送到另一车桥。

• 需增加中间差速器或电子限滑装置，防止前后轮运动干涉。

• 结构更复杂，传动效率略降，但通过性和稳定性显著提升。

三、关键部件的结构特色

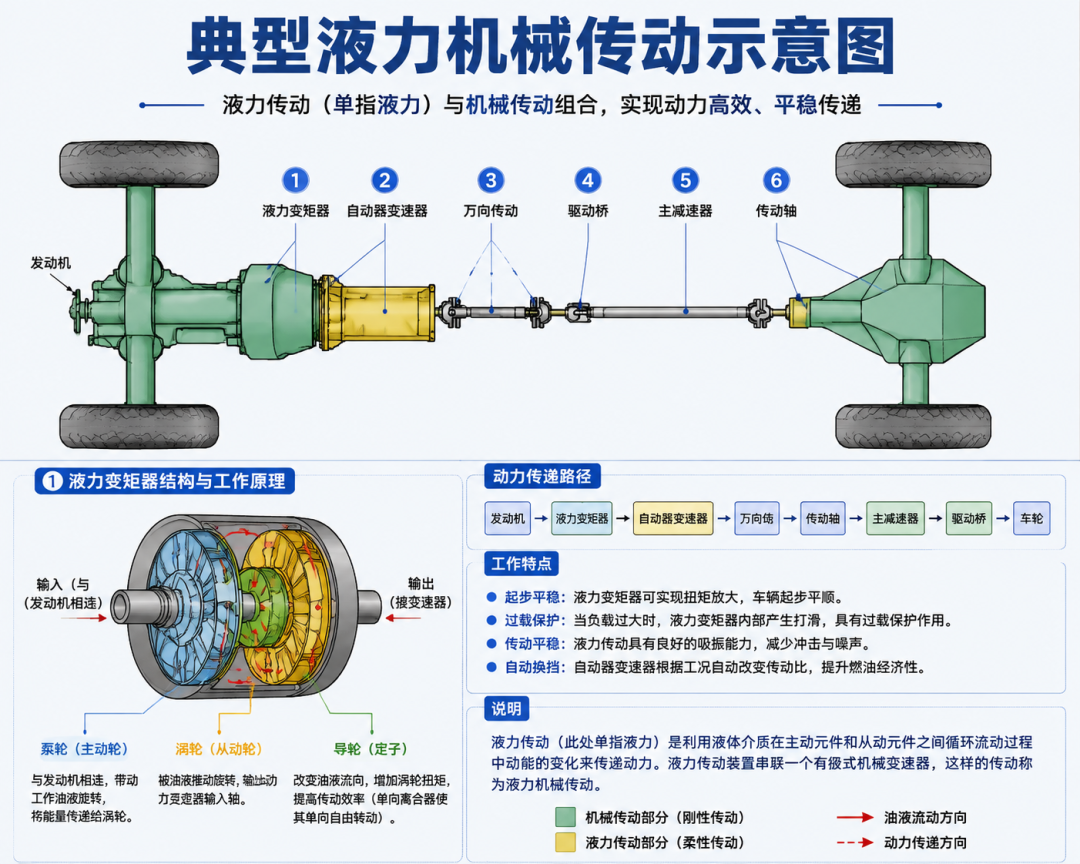

• 离合器/液力变矩器：手动挡用干式或湿式离合器；自动挡用液力变矩器实现柔性连接和扭矩放大；双离合变速器则用两套离合器交替工作，换挡快。

• 变速器：

• 手动（MT）：平行轴齿轮，同步器换挡。

• 自动（AT）：行星齿轮组+多片离合器/制动器，结构精密。

• 无级变速（CVT）：钢带/链与锥形盘，连续变矩，无固定速比。

• 主减速器：一般用准双曲面齿轮，其轴线偏置可降低传动轴安装高度，降低车身重心，同时齿面滑动改善了承载和噪音。

• 差速器：普通对称式锥齿轮差速器“不差扭”，有附着力差异时动力会从打滑轮流失；限滑差速器（LSD）或差速锁通过摩擦片/机械锁止改善脱困。

四、新能源车的传动系新特点

纯电动车（EV）的传动系极度简化，结构特点迥异于燃油车：

• 取消多挡变速器：电机宽泛的恒扭矩/恒功率特性，往往只需单级减速器（固定速比）即可覆盖工况。

• 高度集成：电机、减速器、差速器常做成“三合一”电驱桥，省去了传动轴，效率极高。

• 分布式驱动（轮边/轮毂电机）：极端情况下连差速器和半轴都取消，靠电子差速控制两侧车轮转速，传动链最短，响应最快，并可实现扭矩矢量控制。

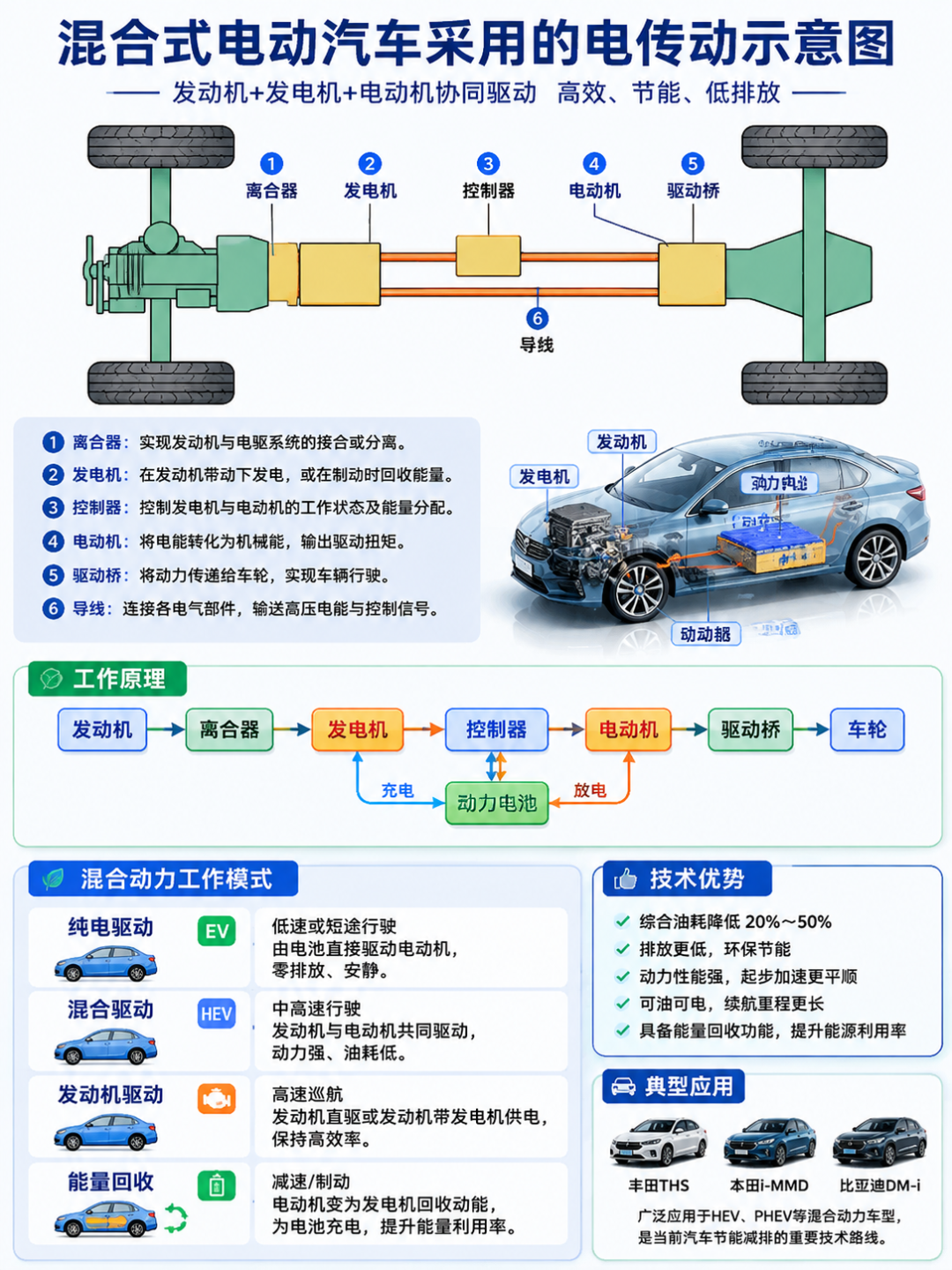

• 混动车则介于两者之间：通常保留少量齿轮传动（如ECVT用行星齿轮分流动力），但结构仍比传统AT简单。

总结：传动系结构的核心取舍

• 效率与空间：FF集成度高、空间省，损失了一点操控；FR传动链长但载荷均衡。

• 舒适与成本：多挡位AT/CVT平顺，但复杂；电动化让传动系走向极简和模块化。

• 功能与重量：四驱通过性强，但增加了一套传动部件，重量和成本上升。

从“长轴+多齿轮”到“电机+单级减速器”，传动系的演变体现了汽车集成化、轻量化、高效率的底层趋势。
