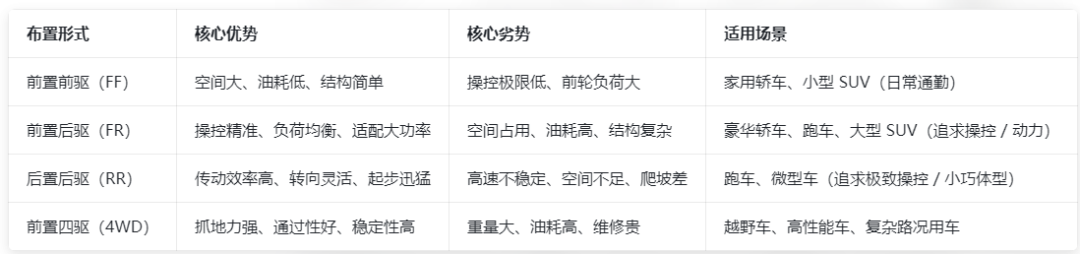

汽车四大传动系统布置形式示意图 + 核心解析

汽车传动系统布置形式直接影响车辆操控、空间利用率和适用场景，以下结合「示意图逻辑 + 核心特点」，清晰拆解前置前驱、前置后驱、后置后驱、前置四驱四种主流形式：

判断小技巧：

• 如果你看车头横着放的发动机（皮带轮在侧面）：通常是前驱平台。

• 如果你看车头竖着放的发动机（皮带轮对着车头）：通常是后驱或四驱平台。

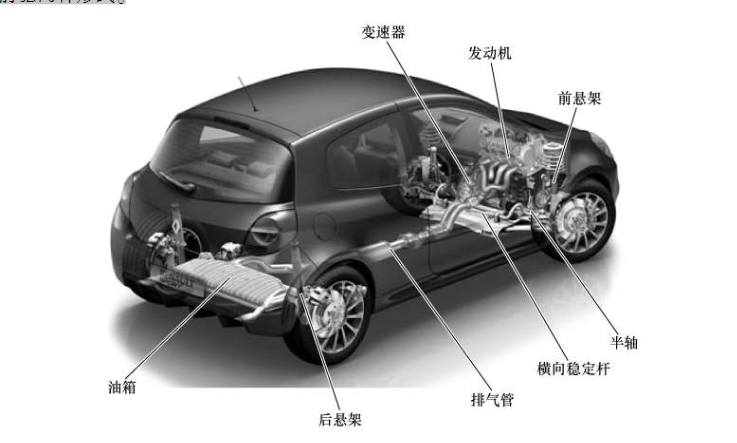

前置前驱布置形式示意图

一、前置前驱（FF：Front Engine + Front Drive）

• 发动机（横向 / 纵向）→ 离合器（手动挡）/ 变矩器（自动挡）→ 变速箱 → 驱动桥（含差速器）→ 前轮（驱动轮）

• 关键特征：发动机、变速箱、驱动桥集成在车头，前轮既是驱动轮也是转向轮，无传动轴连接后轮。

核心特点

• ✅ 优势：结构紧凑，节省车内空间（无传动轴凸起，后排地板平整）；传动效率高（动力路径短）；油耗更低（部件少、整车重量轻）；低速行驶稳定性好（发动机压在前轮，抓地力强）。

• ❌ 劣势：前轮 “既驱动又转向”，负荷过大，急加速 / 爬坡时易打滑；转向不足（推头）现象较明显；操控极限低于后驱。

• 代表车型：绝大多数家用轿车（如丰田卡罗拉、大众朗逸、比亚迪秦 PLUS）、小型 SUV。

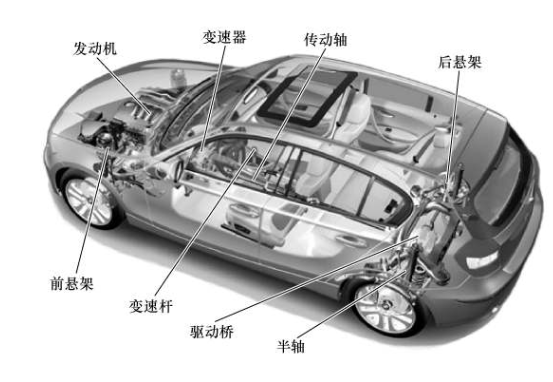

前置后驱布置形式示意图

二、前置后驱（FR：Front Engine + Rear Drive）

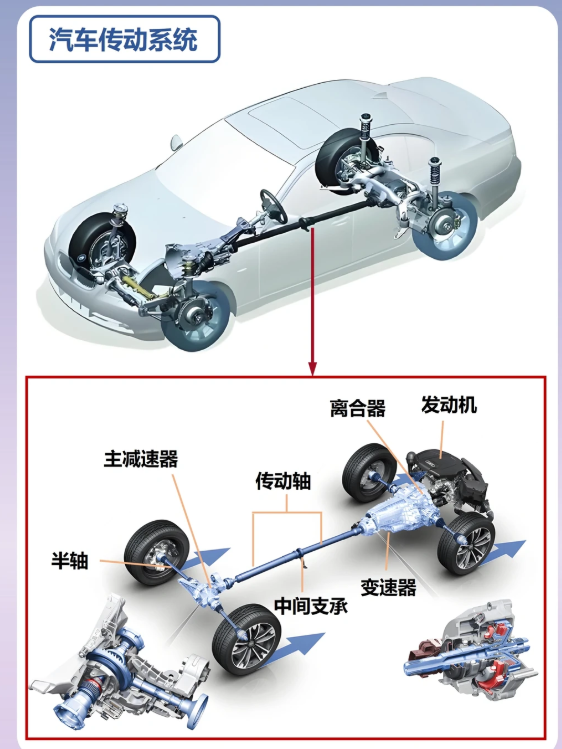

• 发动机（纵向）→ 离合器 / 变矩器 → 变速箱 → 传动轴 → 后桥（含差速器）→ 后轮（驱动轮）

• 关键特征：发动机在车头，动力通过传动轴传递到后轮，前轮仅负责转向，后轮负责驱动。

核心特点

• ✅ 优势：前后轴负荷均衡（接近 50:50），操控性好（转向精准、过弯稳定）；后轮驱动，急加速时重心后移，抓地力增强；适合大功率车型（动力传递更稳定）。

• ❌ 劣势：结构复杂（多传动轴、后桥），整车重量增加；后排地板有传动轴凸起，影响空间；传动效率略低（动力路径长）；油耗高于前驱。

• 代表车型：豪华轿车（如宝马 3 系、奔驰 C 级）、跑车（如福特野马）、大型 SUV（如丰田陆巡）。

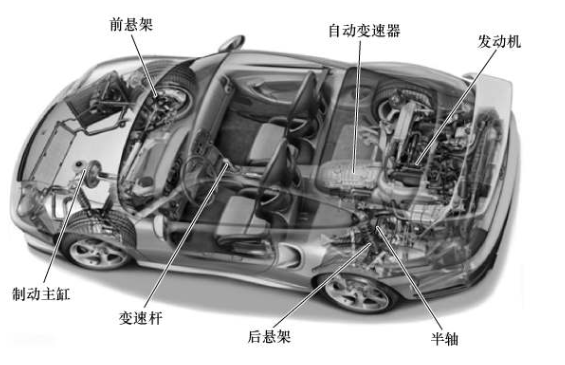

后置后驱布置形式示意图

三、后置后驱（RR：Rear Engine + Rear Drive）

• 发动机（后置横向 / 纵向）→ 离合器 / 变矩器 → 变速箱 → 后桥（含差速器）→ 后轮（驱动轮）

• 关键特征：发动机、变速箱、驱动桥集中在车尾，前轮转向，后轮驱动，无传动轴（动力路径最短）。

核心特点

• ✅ 优势：传动效率极高（动力直接传递到后轮）；车头重量轻，转向灵活（转弯半径小）；加速时重心后移，后轮抓地力极强，起步迅猛。

• ❌ 劣势：前后轴负荷失衡（尾部过重），高速行驶稳定性差（易甩尾）；爬坡时前轮抓地力不足，易打滑；发动机后置占用后备箱空间，维修便利性差。

• 代表车型：经典跑车（如保时捷 911、大众甲壳虫（老款））、部分微型车（如 Smart Fortwo）。

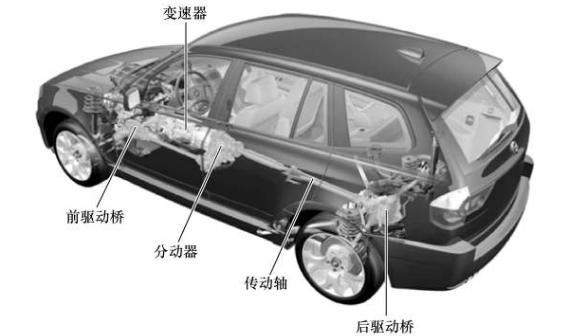

前置四驱布置形式示意图

四、前置四驱（4WD/AWD：Front Engine + Four-Wheel Drive）

• 发动机（纵向为主）→ 离合器 / 变矩器 → 变速箱 → 分动箱 → 前传动轴 / 后传动轴 → 前桥差速器 / 后桥差速器 → 四个车轮（均为驱动轮）

• 关键特征：基于前置后驱或前置前驱基础升级，增加分动箱和前后传动轴，可切换两驱 / 四驱模式（部分为全时四驱）。

核心特点

• ✅ 优势：四个车轮均获动力，抓地力极强，适配复杂路况（雪地、泥泞、爬坡）；行驶稳定性好（高速过弯、急加速不易打滑）；兼顾操控与通过性。

• ❌ 劣势：结构最复杂，整车重量最大；油耗最高（部件多、传动阻力大）；维修成本高（分动箱、差速器等易损部件）。

• 代表车型：硬派越野车（如 Jeep 牧马人、长城坦克 300）、高性能轿车（如奥迪 RS 系列、宝马 M xDrive）、全地形 SUV（如丰田普拉多）。
