2025年1月至10月的空气悬架搭载量大幅增长，国内乘用车空气悬架的标配搭载量高达93.2万套，相比2024年全年的81.6万套，增长了14.2%。这一增长趋势使得空气悬架的标配渗透率从2024年的3.6%攀升至5.0%，提升了1.4个百分点。单腔空气悬架凭借结构简单、成本相对低，目前还是国内空气悬架的主流方案。而双腔空气悬架通过主、副腔独立通断，实现刚度与高度解耦，在舒适模式下刚度可降低约40-50%，运动模式下仅主腔工作、刚度增强，兼顾滤震与支撑。
从单腔到双腔的核心突破是 “刚度与高度解耦”，解决了单腔系统调节干涉问题，响应速度从秒级提升至 0.1 秒级；目前已形成 “双腔空簧 + 减振器” 的主流组合，部分车企正向全主动悬架融合。双腔空气弹簧作为空气悬架的核心迭代技术，正经历关键阶段：
一、功能定义
空气弹簧是在柔性密封容器中加入压缩空气，利用空气的可压缩性实现弹性作用的一种非金属弹簧。它具有优良的弹性特性，从而提高车辆的运行舒适度。相较于传统螺旋弹簧的线性刚度，空气弹簧具有非线性刚度特性，并且其刚度特性曲线可以根据整车需求，通过调整活塞截型设计成理想的刚度曲线。单腔空气弹簧内部空气容积有限，且无法改变截面面积，刚度调整范围有限，通过增加气室（双腔或三腔）则扩大了刚度的调节范围。
双腔空气弹簧是指在空气弹簧内设有主和副两个腔室，如图1所示，两个腔室之间设有唯一通道由电磁阀控制开通和封闭，实现汽车悬架 “刚度多级可调” 与 “车身高度独立控制” 的弹性元件。
二、工作原理

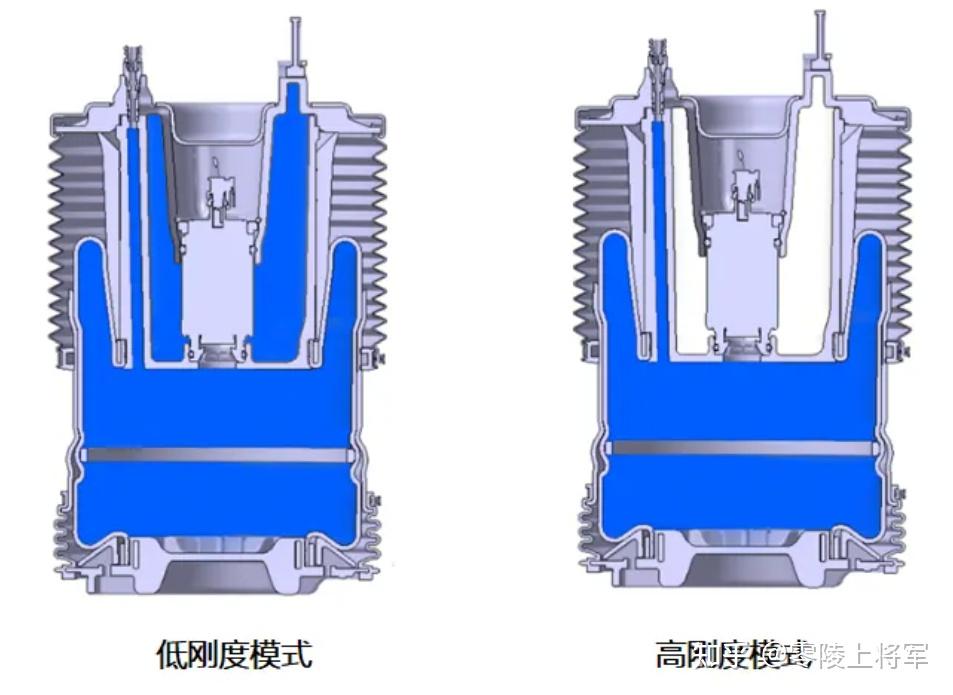

双腔空簧内部设有主腔室和副腔室，两者之间由电磁阀连接。当通道打开时，主腔室和副腔室连通，有效工作腔容积是主、副两腔室的容积之和，较大容积带来较“软”的悬架，此为低刚度模式；当通道被封闭时，副腔室不再是有效工作腔，有效工作腔容积只是主腔室容积，较小的容积带来较“硬”的悬架，此为高刚度模式。通常双腔空气悬架的高刚度和低刚度模式存在40~50%的刚度差异。
①低刚度模式（舒适）：电磁阀开启，主、副腔室连通，总容积增大，气体压缩率降低，悬架变软。
②高刚度模式（运动）：电磁阀关闭，仅主腔室工作，容积减小，气体压缩率升高，悬架变硬。
三、核心功能
1、功能简介
双腔空气弹簧是通过双独立气室协同工作，实现汽车悬架 “刚度多级可调” 与 “车身高度独立控制” 的弹性元件，核心功能包括：
①刚度动态调节：提供低刚度（舒适模式）与高刚度（运动模式）两种核心状态，刚度差异达 40%-50%，可根据路况、驾驶模式实时切换；
②姿态稳定控制：配合减振器抑制车身俯仰（加减速）、侧倾（转弯）及起伏（颠簸路面），提升行驶稳定性与驾乘舒适性；
③全场景适配：通过与智能驾驶、线控底盘联动，实现预瞄式调节，适配城市道路、连续弯道、落差坡道等复杂工况。

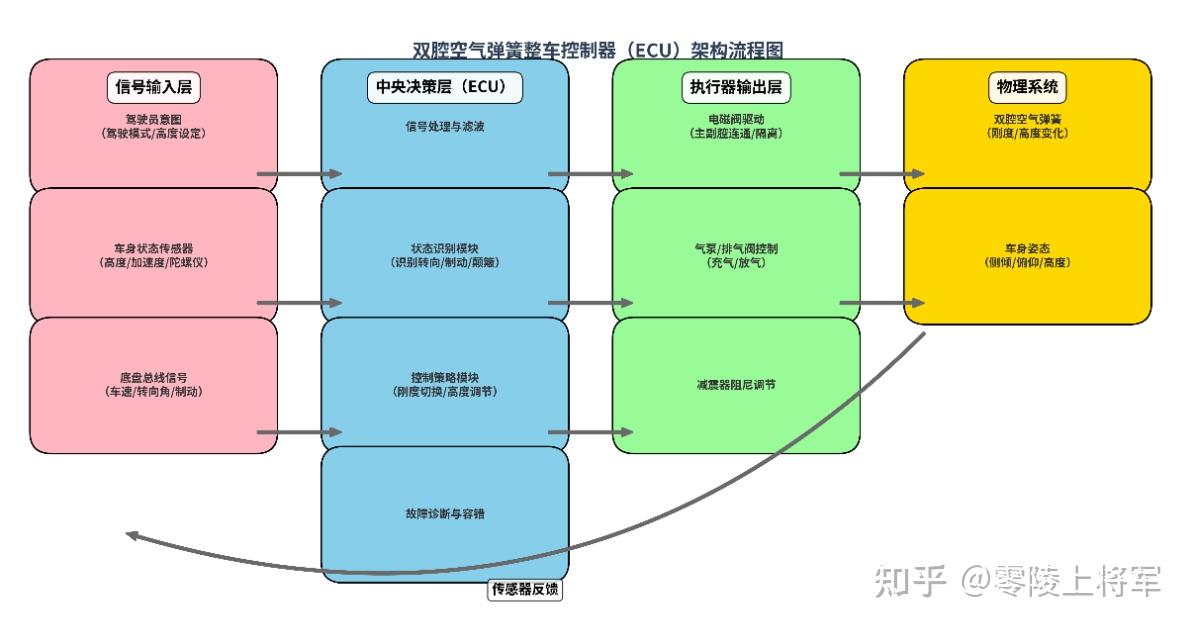

2、ECU策略
①信号输入层（Input）：ECU通过接收高度传感器、加速度传感器及底盘总线信号获取车辆实时状态，作为决策的依据。
②中央决策层（ECU）：ECU基于传感器数据，实时判断车辆处于何种工况，基于双腔系统的核心逻辑，ECU根据工况决定刚度模式和高度目标。舒适模式下，开启电磁阀使主副腔连通，增大容积降低刚度；运动模式下，关闭电磁阀仅用主腔工作，提高刚度增强支撑。
③执行器输出层（Output）：ECU将电信号转换为机械动作，控制双腔之间的连通阀开闭，实现刚度切换。
四、参数标定
1、标定概述
双腔空气弹簧通过控制主腔与副腔之间的电磁阀通断，实现悬架刚度的实时调节。标定按照“标定参数 → 实车路试 → 主观评价打分 → 数据采集分析 → 参数修正 → 再次路试”的流程进行。标定前，满足标定环境及设备要求，确认好标定参数基准。标定过程中，试验场模拟不同路况条件（连续减速带、弯道、坡道），确保刚度切换时机与车身姿态匹配，并与减振器联动标定。空簧标定过程主要针对电磁阀响应时间和刚度切换阈值进行优化：
①响应标定：确保电磁阀在毫秒级内完成切换，实现刚度的瞬时调节。
②阈值标定：设定触发刚度切换的加速度、角速度阈值，避免在正常行驶中频繁切换导致顿挫感。
③死区设定：避免低速挪车时的频繁切换。

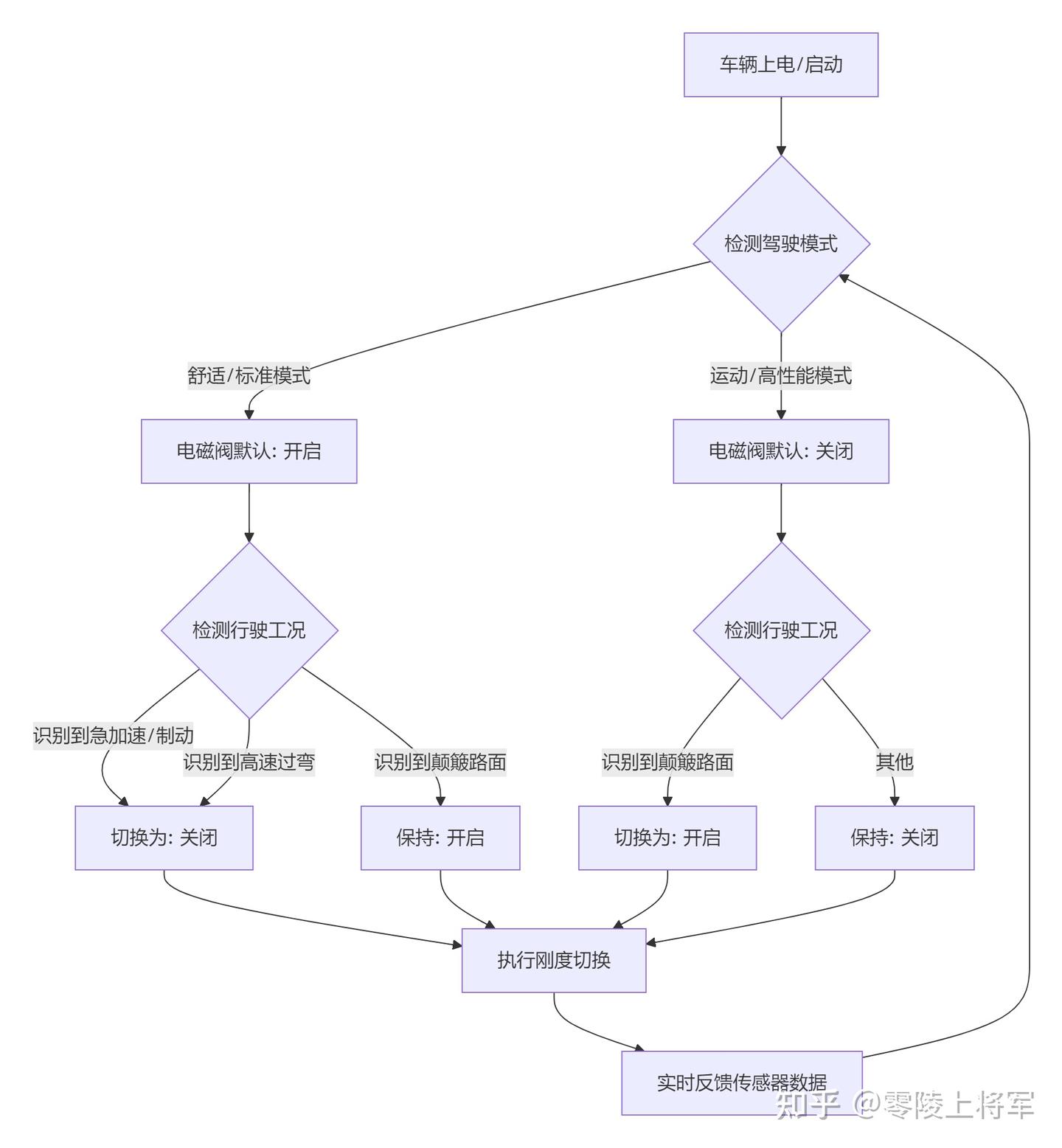

2、标定逻辑
| 行驶工况 | 建议电磁阀状态 | 标定逻辑 | 标定目标 |
|---|---|---|---|
| 常规行驶 | 开启 | 默认状态，主副腔连通 | 保证基础舒适性，滤除路面细碎振动 |
| 急加速/急减速 | 关闭 | 识别到纵向加速度 > 阈值等。。。 | 抑制车身抬头/点头，提升制动稳定性 |
| 高速过弯 | 关闭 | 识别到横向加速度 > 阈值等。。。 | 抑制车身侧倾，提升操控极限 |
| 颠簸路面 | 开启 | 识别到路面激励频率高 | 增大容积吸收冲击，提升舒适性 |
| 高速巡航 | 关闭 | 车速 > 阈值（如120km/h） | 同步降低车身高度，减小风阻，提升稳定性 |
此外，需要关注以下两个工况：
①高速连续激励验证：车辆高速通过连续减速带或破损路面，电磁阀频繁开关导致过热或响应延迟。
②极限操控验证：紧急变道或蛇形绕桩，电磁阀误开启导致刚度突然降低，车身侧倾加大。
3、方案验证
①实车主观评价（Subjective Evaluation）：验证舒适性最核心的环节，通常由专业评价工程师在特定路谱上进行。
②验证路谱：
1）粗糙沥青路/比利时路：验证细碎振动过滤能力（High-Frequency Isolation）。
2）减速带/凸块：验证大冲击吸收能力（Shock Absorption）。
3）起伏路：验证车身俯仰控制（Pitch Control）。
③评价维度：
1）冲击感（Harshness）：过坎时是否有“硬碰硬”的感觉。
2）余振（Oscillation）：冲击过后车身是否有多余的上下晃动。
3）车身姿态（Body Control）：变道、过弯时侧倾是否抑制得当。
五、实车方案

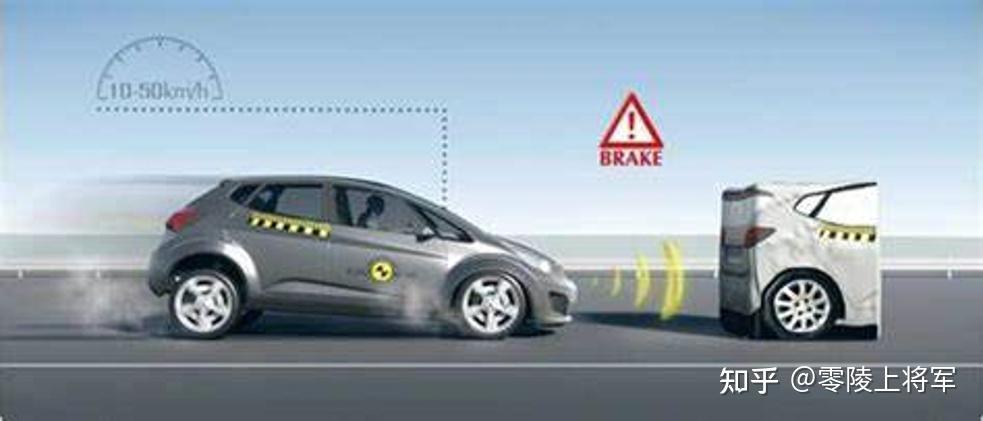

基于刚度可调空间，双腔空气悬架可以用来提升车辆的驾控性能和安全性能。比如：紧急刹车时，可将前轴空气弹簧切换至高刚度模式，从而降低车身向前“俯冲”的程度；

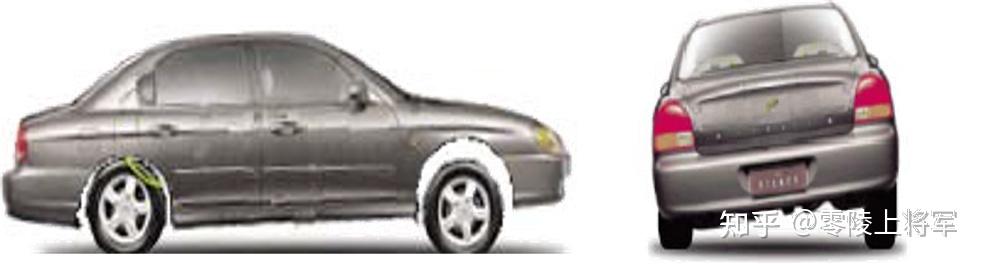

再比如：高速转弯时，可将空气弹簧切换至高刚度模式，从而减少车身向外侧倾斜的程度。由此提升车辆的行驶安全性和平顺性。

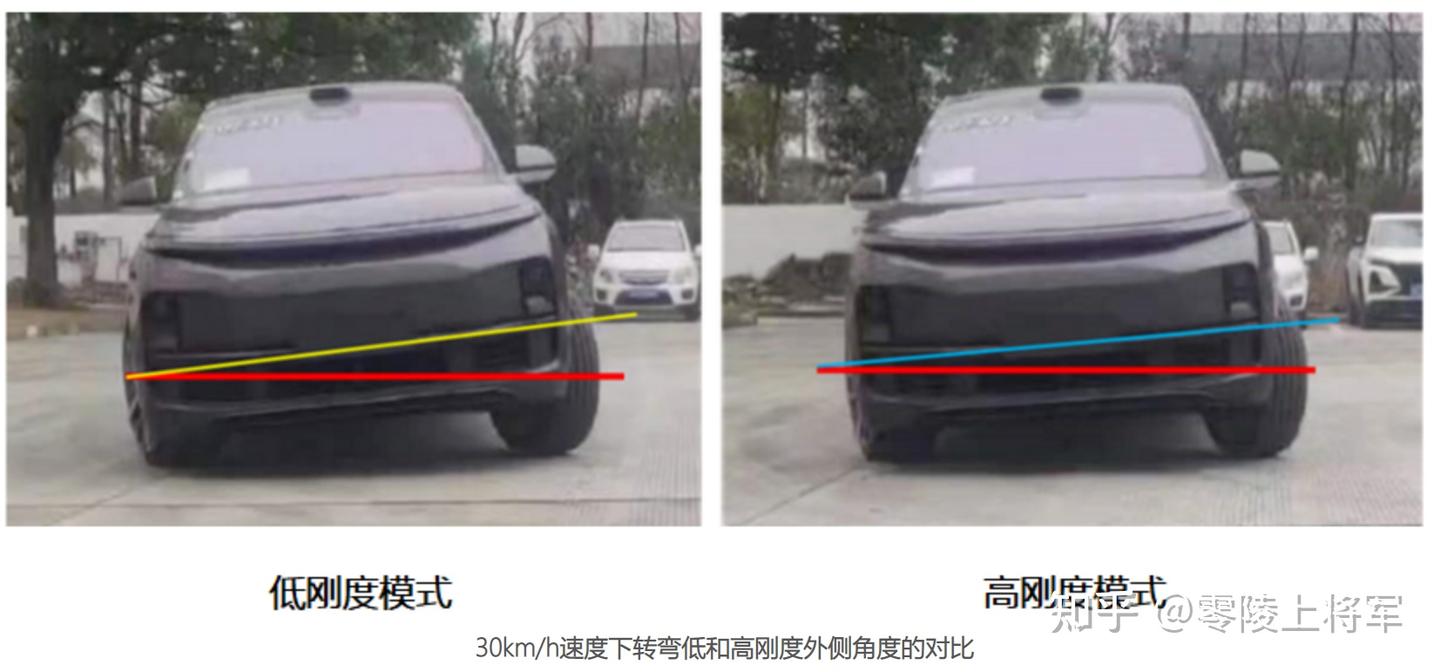

下图9分别以低刚度模式和高刚度模式，同在30km/h速度下转弯时外倾角度的差异。

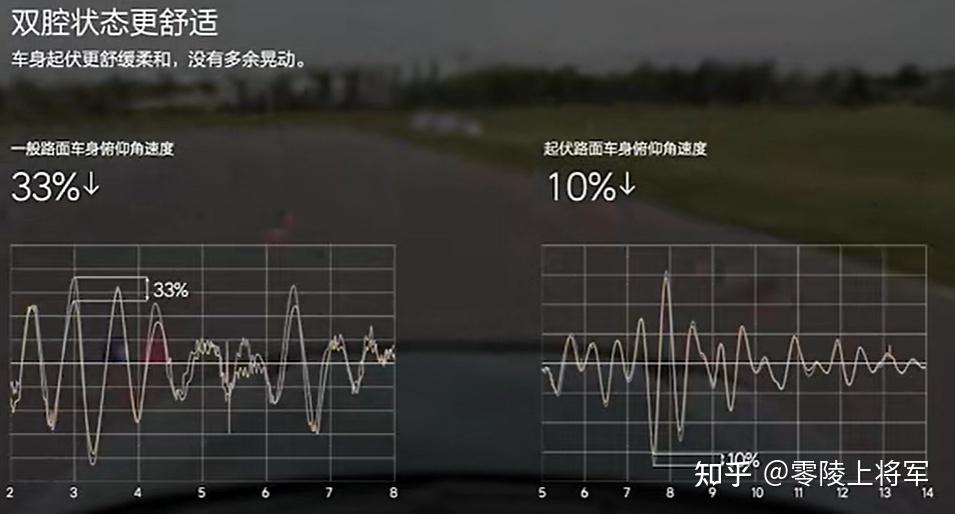

下图10为某带有双腔空气弹簧的车型对比基础骡簧车型，双腔状态更舒适，车辆起伏更舒缓柔和，没有多余晃动。

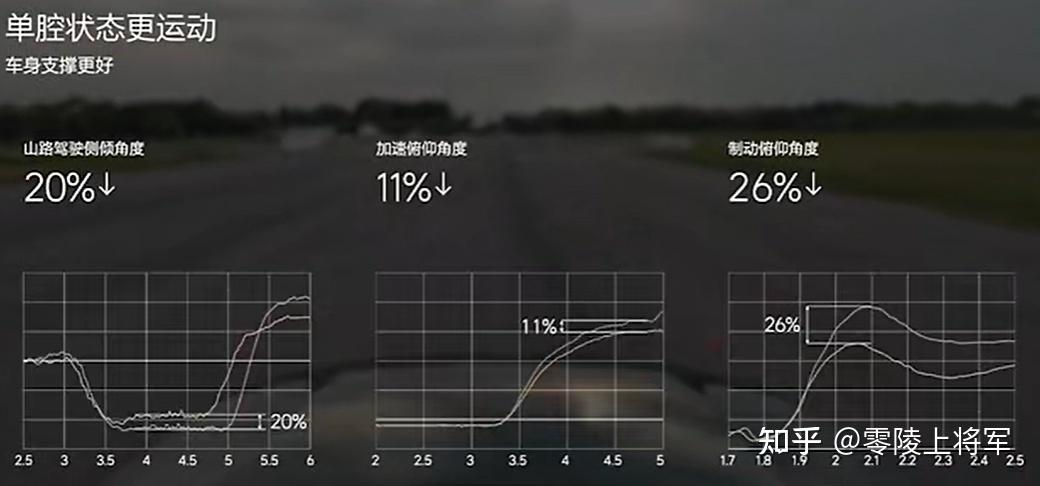

下图11为某带有双腔空气弹簧的车型单腔状态下，对比基础骡簧车型，单腔状态更运动，车辆支撑更好。
六、总结与展望
双腔空气弹簧的标定逻辑正朝着精细化、协同化与标准化方向进阶升级，核心围绕基础标定优化、技术创新突破与流程标准化三大维度展开。在基础标定层面，优化标定模型，完善协同标定体系，与减振器系统深度联动实现 “刚度 - 阻尼” 双维度协同调节，结合智驾系统预瞄标定达成 0.2 秒内预瞄式刚度调整。标定技术上实现多项创新，引入深度学习优化软件策略，提升标定效果，创新三腔空气弹簧方案，显著优化调节精细化与场景适配性。标定流程形成 “前置条件校准 - 静态基准标定 - 动态工况标定 - 智驾协同标定 - 耐久性验证标定 - 全场景闭环优化 - 量产一致性校准” 的标准化体系，为规模化应用奠定技术基础。

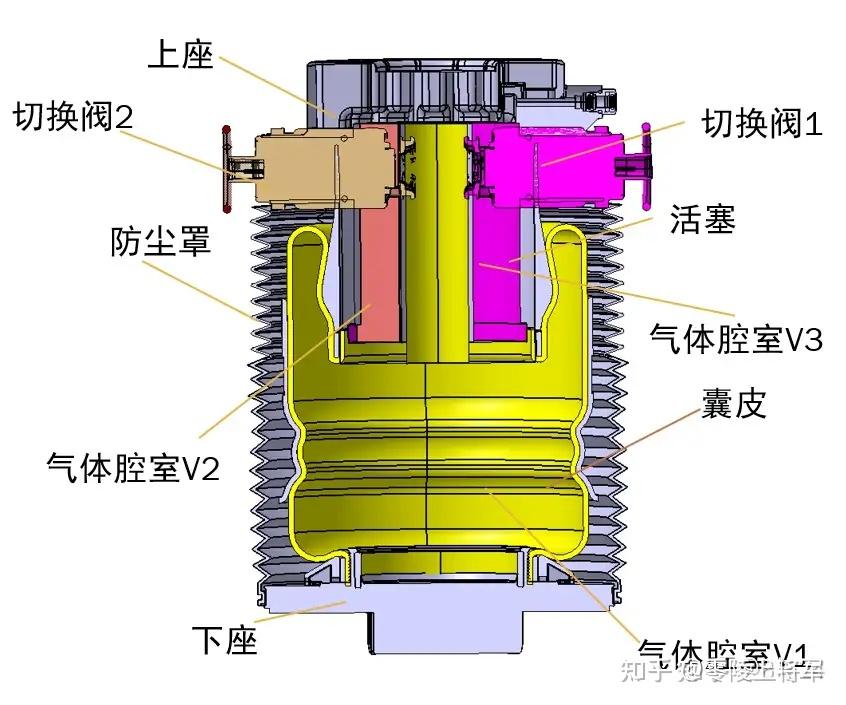

三腔空气弹簧通过三独立气室的组合控制，实现 “刚度多级化、场景定制化” 的高阶悬架调节，解决双腔空簧两级刚度的适配局限。作为高阶替代方案，三腔空簧通过主气室 + 两个梯度容积副气室的结构创新，结合电磁阀开闭方案（响应时间≤50ms），实现 4 种刚度组合模式，刚度调节范围达 30%-200%，响应速度较双腔快 1 倍，显著优化调节精细化与场景适配性。但仍面临电控逻辑复杂、高度调节速度较慢等挑战，未来将通过材料升级、算法优化（深度学习自适应预判）与集成化设计持续完善，进一步降低成本、提升性能。
