空气悬架系统分析（三）：电动气泵总成工作原理
一、功能定义

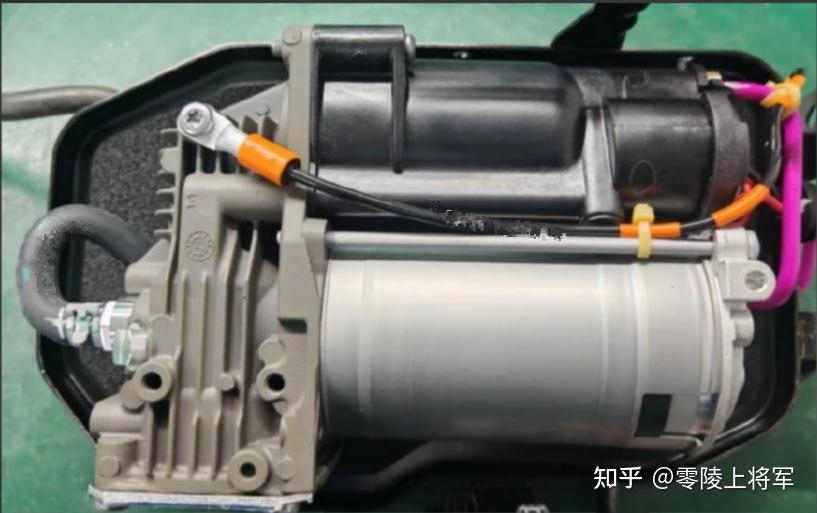

电动气泵是汽车空气悬架系统的动力核心，由空压机、干燥器、温度传感器、分配阀、消音器等组成；其主要作用是为空气悬架提供稳定、持续的压缩空气，以实现悬架的升降、软硬调节等功能；充气时从大气抽取空气送入空簧或储气罐中；放气时将空簧内多余气体直接排向大气，不回收循环，结构简单、成本低，广泛应用于主流空簧车型。

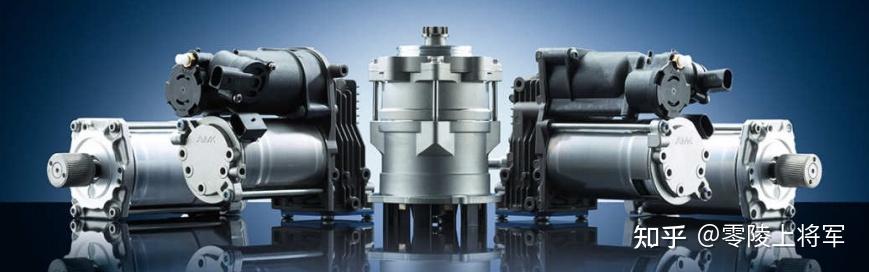

1、空气压缩机

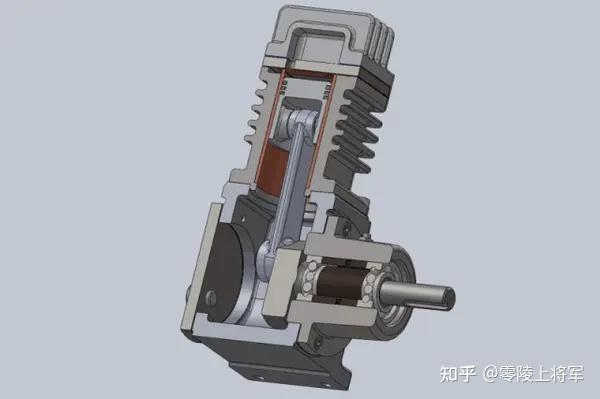

空气悬架空气压缩机通常采用活塞式压缩方式。除电机外，主要由曲轴（核心传动件：将电机的旋转运动通过连杆传递给活塞，驱动活塞做直线往复运动），连杆（连接曲轴与活塞。将曲轴的圆周运动转化为活塞的直线运动，并传递动力），活塞（核心工作件：在连杆带动下在气缸内往复运动，直接改变气缸容积，对气体做功）、气缸（压缩气体的“容器”：与活塞共同构成可变的工作容积，承受高压和高温）、气阀（气体的“单向门”：包括吸气阀和排气阀。它们依靠阀片两侧的压力差自动启闭，控制气体单向流动，防止倒流）等组成。
活塞式压缩机通过活塞在气缸内的往复运动，将空气吸入、压缩并排出，其结构相对简单，成本较低，但运行时可能会产生一定的振动和噪音。其核心原理是容积变化：通过缩小密闭空间（气缸）的容积，迫使气体分子密度增加，从而提升压力。活塞在气缸内每完成一次往复运动（曲轴旋转一周），会依次经历膨胀、吸气、压缩、排气四个过程，构成一个完整的工作循环。
①膨胀过程：活塞从上止点（气缸最顶部）开始向下运动。此时，排气阀关闭，气缸容积增大，残留在余隙容积（活塞与气缸盖之间的间隙）中的高压气体开始膨胀，压力下降。
②吸气过程：当气缸内压力低于进气管道压力时，压差顶开吸气阀，外部气体被吸入气缸，直到活塞运动到下止点（气缸最底部）。
③压缩过程：活塞从下止点向上运动，吸气阀关闭。气缸容积减小，气体被压缩，压力和温度随之升高。
④排气过程：当气缸内压力升高到略高于排气管道压力时，压差顶开排气阀，高压气体被排出，直到活塞回到上止点。
2、干燥器：
气泵从外界取气时，空气中或多或少含有水蒸气，低温下水分结冰会堵塞气路而无法升降，水分会加速阀泵内部零件腐蚀，甚至造成气泵堵转，影响刚度阀功能等。因此空悬系统需要具备良好吸水和再生能力的干燥器及对应策略。

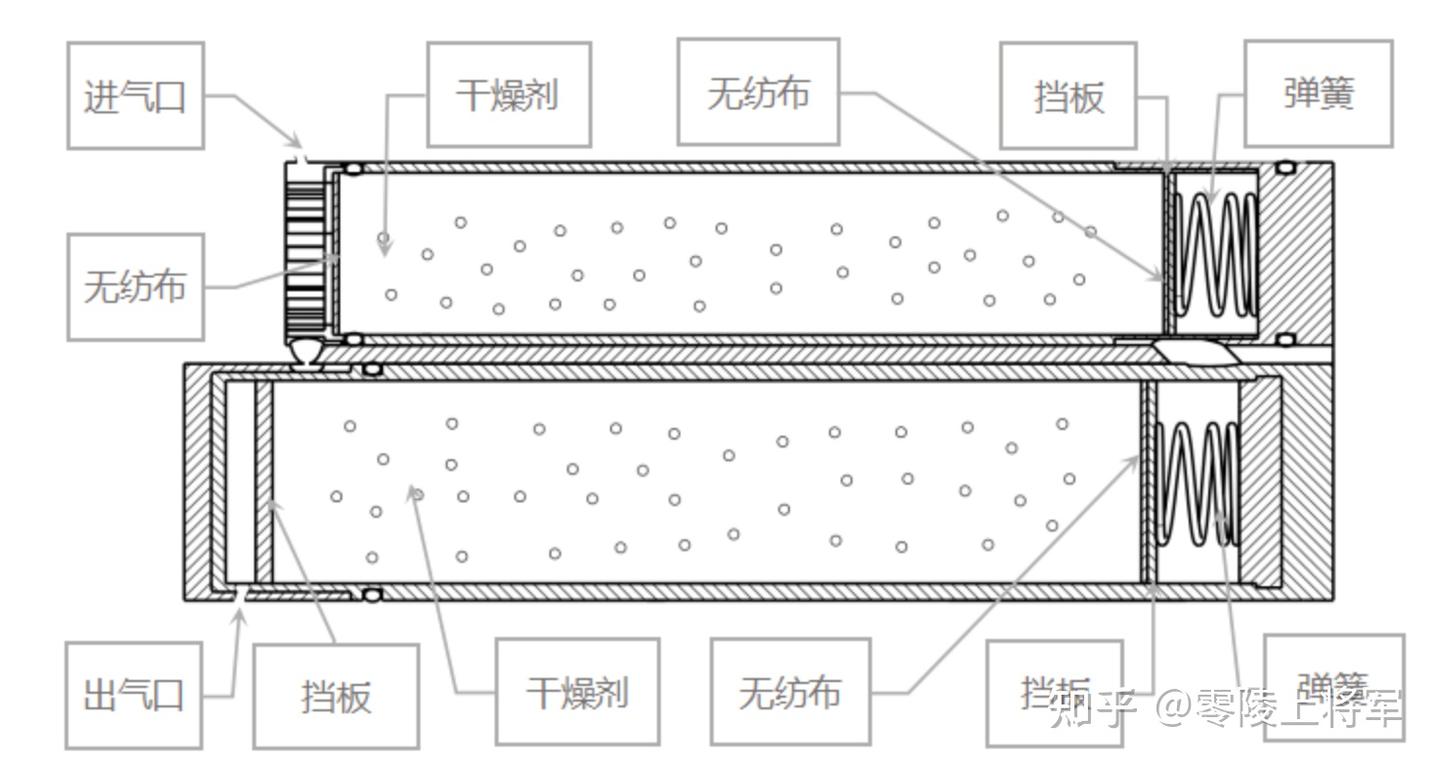

干燥器的吸水能力与干燥剂材料特性有关，吸水达到完全饱和状态意味着干燥器已丧失吸水能力，需要再生功能。干燥剂再生的原理为干燥器内装有干燥剂，主要化学成分为97%的SiO2 、3%的Al2O3，具备良好的吸水性能。干燥剂是一种多孔、比表面积很大的物质，吸水饱和率（=干燥剂吸附的水分重量/干燥剂重量）能达到30%以上，可有效吸附空悬系统内的水分，使系统内部保持相对干燥。
3、温度传感器：
监测压缩机温度，防止过热，市场常见的空气压缩机热保护策略如下：
A品牌：占空比25%，即任意10分钟内工作时长小于150s。
B品牌：温度大于 105℃或持续运行时间> 360秒。
二、工作原理

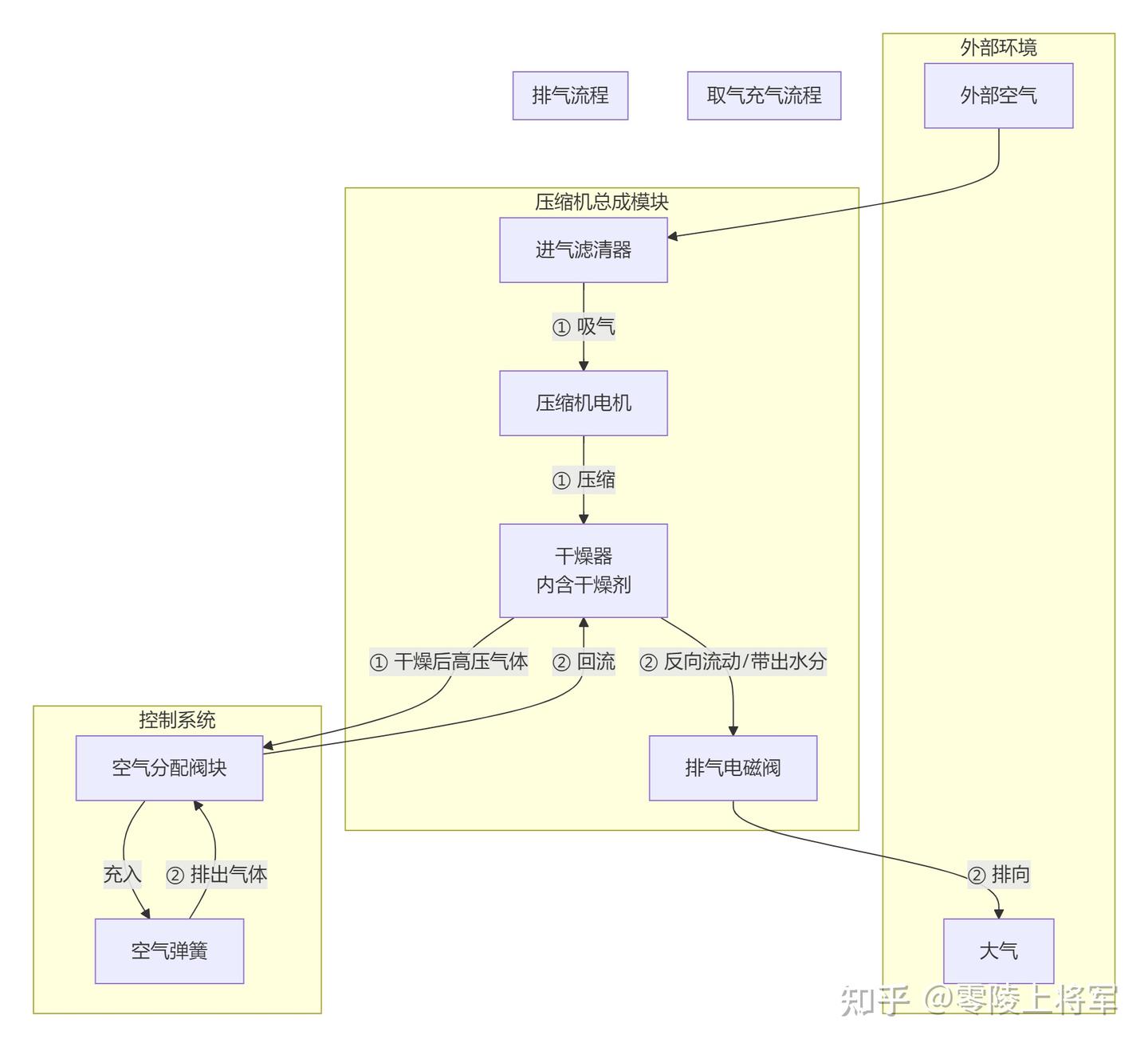

如图4是电控气泵总成在空气悬架系统中的工作流程：通过活塞往复运动改变气缸容积，利用气体的可压缩性，在密闭空间内挤压气体实现压力提升，再通过单向进气 / 排气阀保证气路单向流转，将低压大气持续转化为高压气体。
1、充气
①电子控制单元ECU收到空簧升高指令，启动压缩机电机，电机带动活塞往复运动，在气缸内产生负压；外部空气由进气口被吸入压缩机内缸中；
②活塞对吸入的空气进行压缩，使其压力升高；高温高压的湿空气从压缩机出气口排出进入干燥器；空气中的水分被干燥剂吸收，变成干燥的高压空气；
③高压空气由分配阀对应阀门开启，进入到空簧中；空簧弹簧膨胀，车身升高；ECU收到高度到达的指令后，控制压缩机电机及相关电磁阀关闭；
2、排气
①电子控制单元ECU收到空簧降低指令，不启动压缩机，控制分配阀打开对应空簧的出口，同时打开泄压阀；
②空气弹簧中的压缩空气在压差作用下反向流动，其中，湿空气反向通过干燥器，带走被吸附的水分，成为“干燥剂再生”；
③ECU收到高度到达的指令后，控制相关电磁阀关闭；
三、电动气泵总成的保护机制
1、过压保护：空簧气压达到安全阈值时，强制停止充气，防止空簧爆裂。
2、过载保护：持续工作超时或电流异常时，停止启动电机，避免电机烧蚀。
四、工作中常遇到的问题及解决方案
1、电气类故障
电气类故障直接导致压缩机无动力输出，是空簧无法充气的核心原因之一，多与电机、线路、电控模块相关，也是前期电容烧蚀、电机烧蚀的衍生问题。
①压缩机通电后完全不启动
故障现象：ECU 下发空压机启动指令，压缩机无运转声音，空簧无气压补充；
核心原因：① 电机绕组烧蚀 / 短路（如过流、高温导致）；② 电源线路接触不良 / 断路（插头松动、线束老化）；③ 保险丝熔断 / 继电器故障；④ ECU 控制信号丢失；⑤ 压缩机内部卡死导致电机堵转；
解决办法：
1）先检查保险盒内压缩机保险丝，熔断则更换同规格保险丝，排查是否存在短路点；
2）检测压缩机电源插头电压（适配整车 12V/24V），无电压则检查线束、继电器，重新插拔并紧固松动插头，老化线束直接更换；
3）用万用表测电机绕组电阻，无电阻 / 电阻为 0 则判定绕组烧蚀，维修或更换压缩机电机；
4）手动盘动压缩机曲轴，若无法转动则为内部卡滞，拆解清洗或更换压缩机；
5）用诊断仪读取 ECU 指令，无充气信号则检查传感器（高度 / 压力）或整车电控系统。
②压缩机频繁启停
故障现象：启动后几秒即停机，稍等又自动启动，空簧压力始终无法达标，车身高度偏低；
核心原因：① 电机过载保护触发（散热不良、电流过大）；② 压力传感器误报；③ 压缩机进气不畅，负载过大；④ 线路接触不良（虚接导致电压不稳）；
解决办法：
1）检查压缩机散热片，避免高温触发过载保护；
2）拆卸空气过滤器，保证进气通畅；
3）检查电源线束，重新紧固插头，处理虚接部位（缠绝缘胶带或更换插头）。
③压缩机工作时异响
故障现象：运转时有刺耳噪音 / 金属摩擦声，同时仪表盘报电机故障，电流监测值偏高；
核心原因：① 电机轴承磨损 / 缺油；② 传动机构（曲柄连杆）松动 / 磨损；③ 内部线圈松脱与壳体摩擦；④ 电压过低导致电机无力异响；
解决办法：
1）拆解压缩机，为轴承加注耐高温润滑脂，磨损严重则更换轴承；
2）紧固曲柄连杆螺栓，更换磨损的连杆衬套；
3）检查电机线圈，重新固定松脱部位，做绝缘处理，线圈损坏则更换电机；
4）检测整车供电电压，过低则排查发电机 / 电瓶，确保供电稳定。
2、气路类故障
气路故障为开式压缩机专属高频问题，因直接与大气连通，易受杂质、水汽、管路堵塞影响，核心表现为气压升不上去、空簧充气缓慢甚至无气。
①压缩机有运转但无排气 / 充气极慢
故障现象：压缩机正常转动，却无高压气体输出，或空簧半小时以上才能达到设定压力；
核心原因：① 空气过滤器完全堵塞（灰尘 / 杂物吸附）；② 进气阀 / 排气阀卡滞（单向阀关闭不严 / 无法打开，水汽 / 杂质导致）；③ 气缸密封件老化（活塞环 / 气缸垫漏气）；④ 干燥器滤芯堵塞，气路流阻过大；
解决办法：
1）拆解压缩机进 / 排气阀，清除杂质，卡滞严重则更换单向阀；
2）检查活塞环 / 气缸垫，老化、破损则更换，恢复气缸密闭性；
3）更换干燥器滤芯，清理干燥器内部积水，避免滤芯吸附水汽后堵塞。
②压缩空气带水 ，导致管路 / 空簧腐蚀
故障现象：放气时气体有明显水汽，管路内壁生锈，空簧接口处有油迹，长期会导致电磁阀卡滞；
核心原因：① 干燥器干燥剂失效（无法吸附水分）；② 环境温湿度大，进气含水量高，干燥器超负荷；
解决办法：
1）更换阀泵总成；
③气路漏气，压力无法保持
故障现象：压缩机充气正常，但空簧压力快速下降，车身高度逐渐降低，压缩机反复启动补压；
核心原因：① 管路接头松动 / 密封圈老化（压缩机与干燥器 / 储气罐连接部位）；② 单向阀关闭不严，高压气体回流；③ 电磁阀密封不良，放气回路漏气；④ 空簧气囊接口漏气
解决办法：
1）用肥皂水涂抹所有气路接头，冒泡处即为漏点，重新紧固接头，更换老化密封圈；
2）拆解并修复单向阀，密封不良则更换，确保气体单向流转；
3）检测电磁控制阀组，更换密封不良的电磁阀；
4）检查空簧气囊接口，漏气则更换气囊密封圈，气囊破损则需更换空簧。
3、机械类故障
多因维护不当、杂质进入、部件老化导致，开式压缩机因进气直接接触大气，杂质易进入内部造成机械磨损，长期会导致压缩机彻底报废。
①压缩机内部卡死，无法转动
故障现象：电机通电后无运转，有嗡嗡声，或手动盘动曲轴纹丝不动；
核心原因：① 进气未过滤，灰尘 / 砂石进入气缸，导致活塞与气缸卡滞；② 长期不使用，内部生锈粘连；③ 润滑脂干涸，轴承 / 连杆卡滞；④ 活塞环断裂，碎片卡滞气缸
解决办法：
1）拆解压缩机，彻底清洗气缸、活塞、连杆等部件，清除杂质 / 锈迹，更换断裂的活塞环；
2）为所有转动部位加注耐高温、耐高压润滑脂；
3）若气缸 / 活塞磨损严重（拉缸），则更换压缩机总成；
②排气压力不足，无法达到空簧工作压力
故障现象：压缩机排气正常，但压力远低于空簧下限工作压力，空簧无法撑起车身；
核心原因：① 气缸磨损，密闭性下降（压缩效率降低）；② 进 / 排气阀密封不严，压力回流；③ 压缩机转速过低（电机故障 / 电压不足）；④ 干燥器 / 管路堵塞，压力损耗过大；
解决办法：
1）检查气缸磨损程度，轻微磨损可研磨气缸，严重则更换活塞 / 气缸或压缩机总成；
2）修复 / 更换密封不良的进 / 排气阀，确保单向密封；
3）排查电机转速低的原因（电压不足 / 轴承磨损），对症处理；
五、电动气泵总成损坏引起的现象
1、电机自身部件损坏
①转子漆包线烧黑：电流异常（过载、短路）导致绕组发热，漆包层烧毁。
②刷架尼龙板烧蚀：高温或电流过大引发部件碳化，影响电机换向功能。
③电感严重烧蚀：电路短路或电流冲击导致电感过热损坏。
2、安装与使用不当
①安装操作失误：更换空簧、减震器时，可能导致控制器或电机接线异常，引发电气故障。
②工况冲击：频繁启停、快速上电下电（间隔＜1s）导致电流冲击，累积损伤电机部件。
六、压缩机故障快速排查流程
为提高维修效率，按 **“先简单后复杂、先电气后气路再机械”** 原则排查，无需专业设备即可完成基础判断：
1、通电测试：下发充气指令，观察压缩机是否启动，有无异响→不启动查电气（保险、线路、电机），有异响查机械（轴承、连杆）；
2、气路检测：压缩机启动后，用手感受排气口有无气流→无气流查进气过滤 / 进排气阀，有气流查压力；
3、压力检测：连接压力表，观察排气压力是否达到 0.5-1.0MPa→压力不足查气缸密封 / 管路堵塞，压力正常查空簧 / 电磁阀；
4、泄漏检测：充气至设定压力后停机，用肥皂水涂抹所有气路部件→冒泡处为漏点，对症处理；
5、电控检测：用诊断仪读取传感器信号、ECU 指令→信号异常校准 / 更换传感器，指令丢失查整车电控。
空气悬架空气压缩机广泛应用于各类配备空气悬架的车辆，如高端轿车、SUV、商用车等。在高端轿车和SUV上，空气悬架可以提升车辆的乘坐舒适性，使车辆在行驶过程中能够更好地过滤路面颠簸，同时还可以根据不同的驾驶模式和路况自动调节悬架高度。在商用车上，空气悬架可以提高车辆的承载能力和行驶稳定性，减少货物在运输过程中的损坏，并且可以根据货物的重量和路况自动调整悬架的刚度。
空气悬架空气压缩机需要符合一定的行业标准和质量要求。在安全性方面，压缩机需要具备良好的密封性能，防止空气泄漏，同时还需要配备过压保护、过热保护等安全装置，以确保在使用过程中的安全性。在可靠性方面，压缩机需要能够在长时间、高负荷的工作条件下稳定运行，减少故障发生的概率。此外，压缩机的噪音和振动水平也需要控制在一定的范围内，以提升车辆的整体品质。
【注】

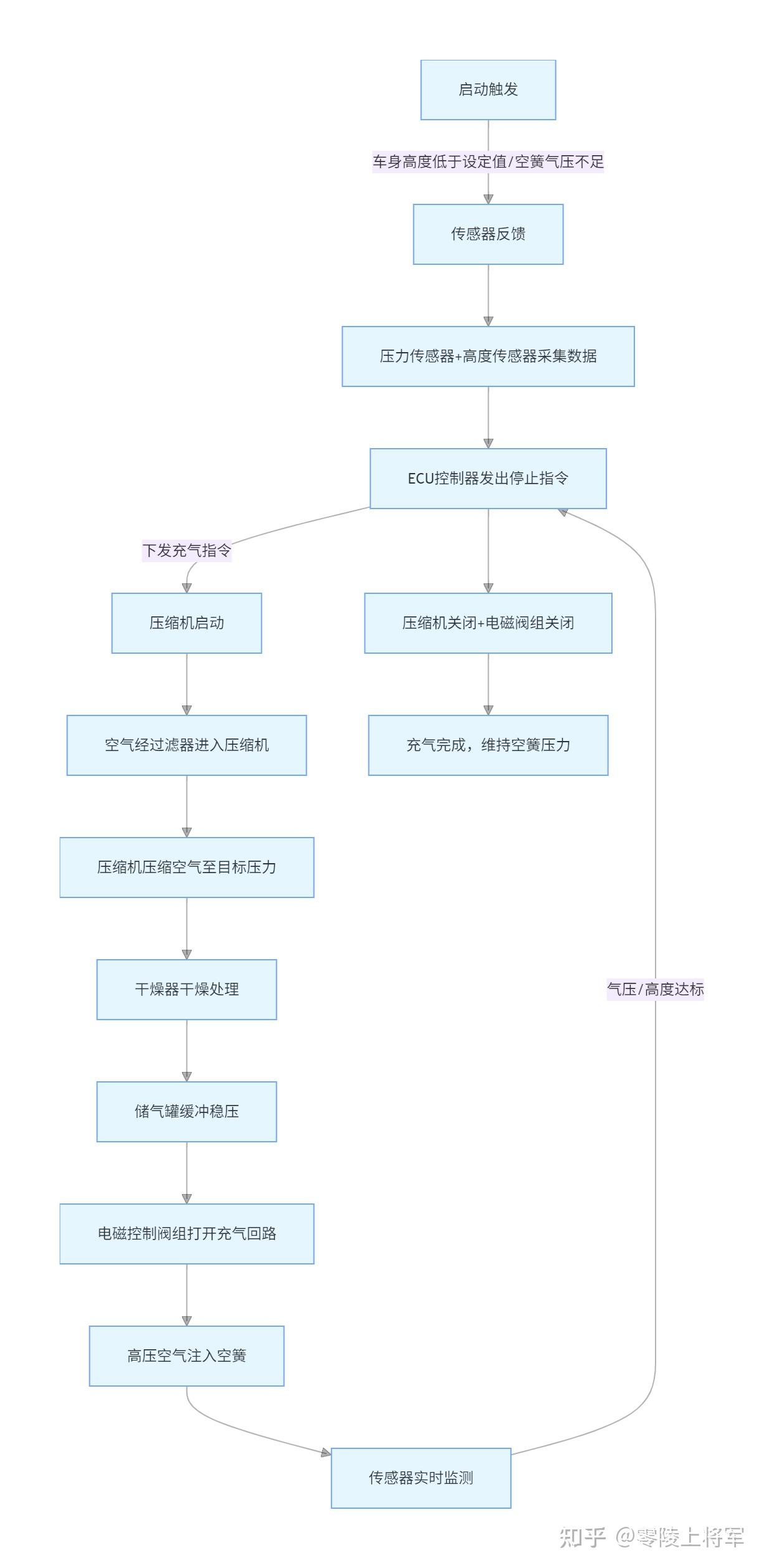

1、空气悬架系统充气流程图：

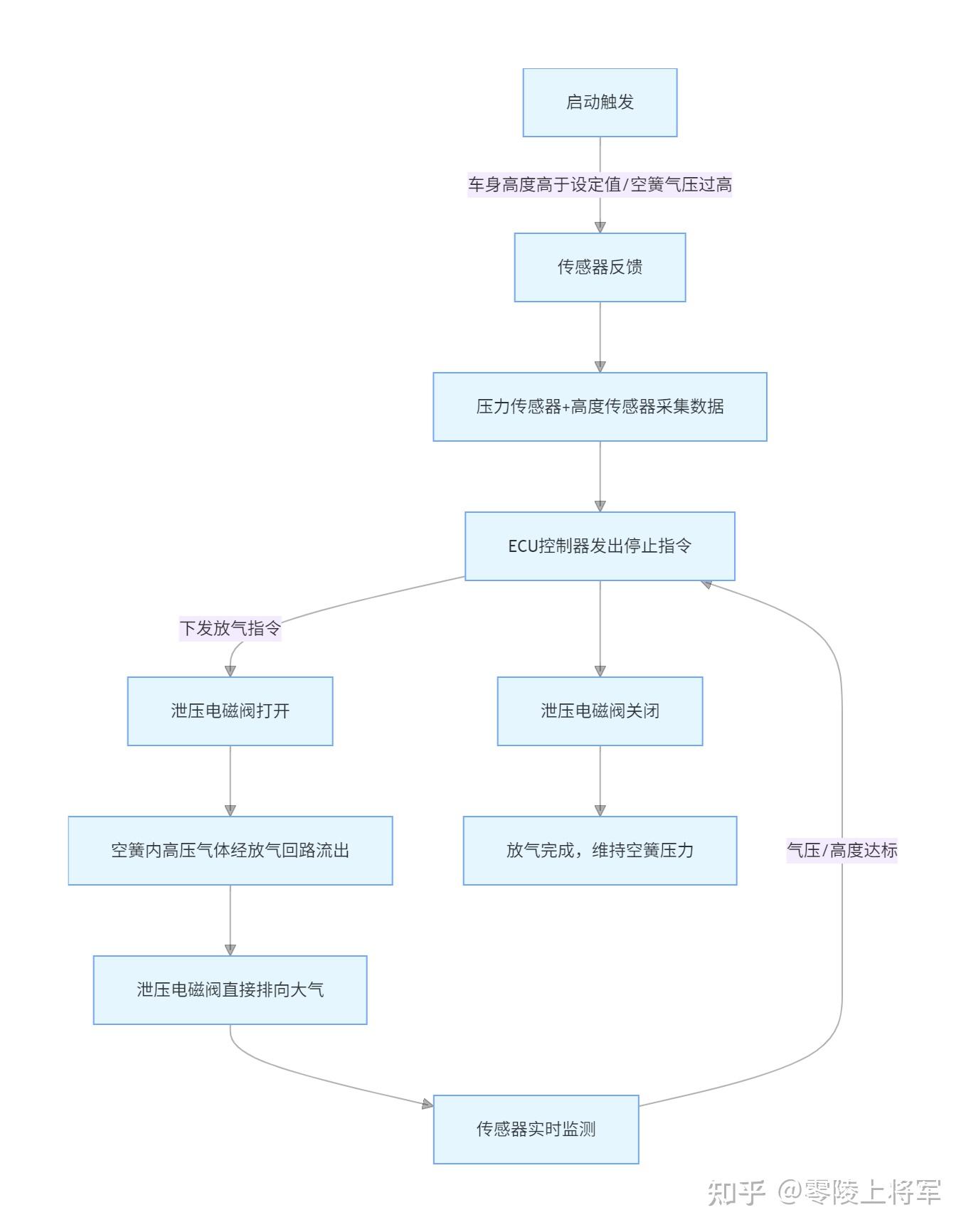

2、空气悬架系统排气流程图：
