比亚迪的交叉拓扑脉冲自加热，如何一套架构解决加热与析锂两大难题？
对于新能源汽车而言，“低温” 始终是绕不开的性能天敌。零下环境中，锂电池可用容量腰斩、充电功率骤降、动力输出受限，而传统 PTC 加热膜方案不仅要消耗宝贵的电池电量，还存在升温慢、电芯受热不均、需要定制改型电芯等诸多痛点。
本期，我们通过两项专利，来系统解析比亚迪这一套完整的“脉冲自加热 + 分层脉冲充电”技术体系。这套方案无需额外加热元件、无需改动电芯结构，仅通过配电拓扑创新与控制算法优化，就能让电池自己 “发功” 升温，同时解决高 SOC 充电析锂难题。
从硬件架构到控制逻辑，这套技术的主要底层原理内容如下：
1、硬件架构的创新：双配电模块 + 交叉连接
2、控制算法的升级：分层脉冲充电，兼顾速度与电池寿命
3、一套拓扑如何实现双重价值？
一、硬件架构创新：双配电模块 + 交叉连接，打造自加热电流回路
我们先来看第一份专利，聚焦电池系统的结构设计，核心是用一套集成化的配电系统，在不增加加热器件的前提下，构建出可产生双向脉冲电流的自加热回路。
1. 传统加热方案的两大死穴
在这套方案出现之前，行业内的低温加热主要走两条技术路线，但都存在明显短板：
外置加热路线：通过 PTC 加热膜、定制加热外壳发热，热量从电芯外部向内传导。其缺陷是传热损耗大、升温速度慢，且需要对电芯或模组做结构改型，工艺成本高，还容易造成电芯内外温差大、一致性变差；
谐振加热路线：通过外接电感电容形成谐振电流，利用电池内阻发热。该方案无需改型电芯，但能量利用率低、加热速度有限，额外的谐振元器件也增加了系统成本与体积。
比亚迪的核心思路非常直接：热量不从外部施加，直接让电流在电芯内部做功发热。利用电池自身的欧姆内阻与极化内阻，通过交变的脉冲电流产生焦耳热，热量从电芯内部均匀生成，从根源上解决了传热损耗与受热不均的问题。
2. 核心拓扑：两组电池，交叉反接

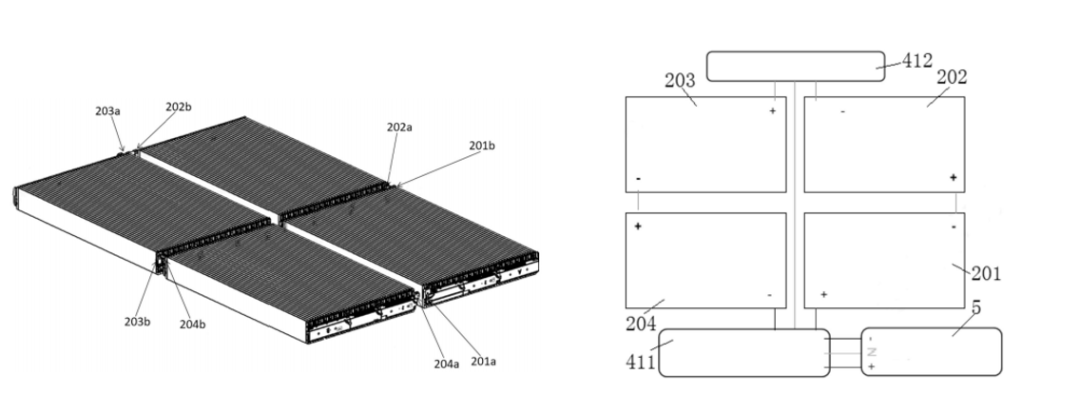

要实现内部脉冲加热，前提是把电池包拆分为两组可独立控制的模组。如下图是典型的双模组架构：

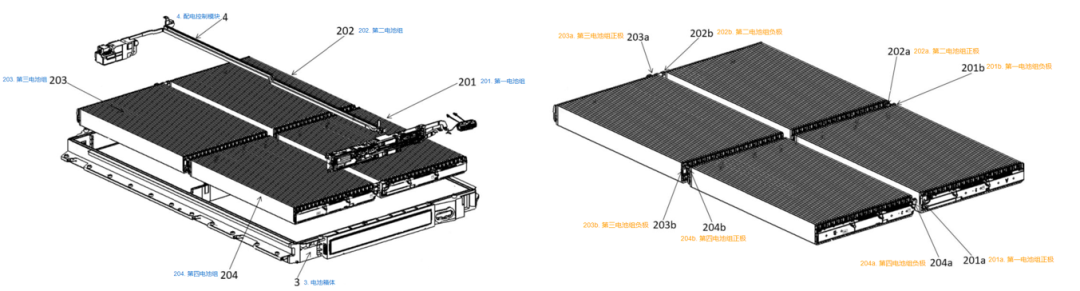

整个电池组件分为第一电池模组和第二电池模组，每个模组又由两组电池组串联而成，形成四级分组的灵活架构；
最关键的设计是接线逻辑：第一电池模组的正极，与第二电池模组的负极，共同接入第一配电模块；第一电池模组的负极，与第二电池模组的正极，共同接入第二配电模块。
这种 “交叉反接” 的布线方式，是形成交替充放电回路的拓扑基础。两个配电模块之间，通过一根自加热连接件（N 线铜排）跨接，再配合整车的外系统（储能模块），就形成了两条独立且可切换的电流回路。

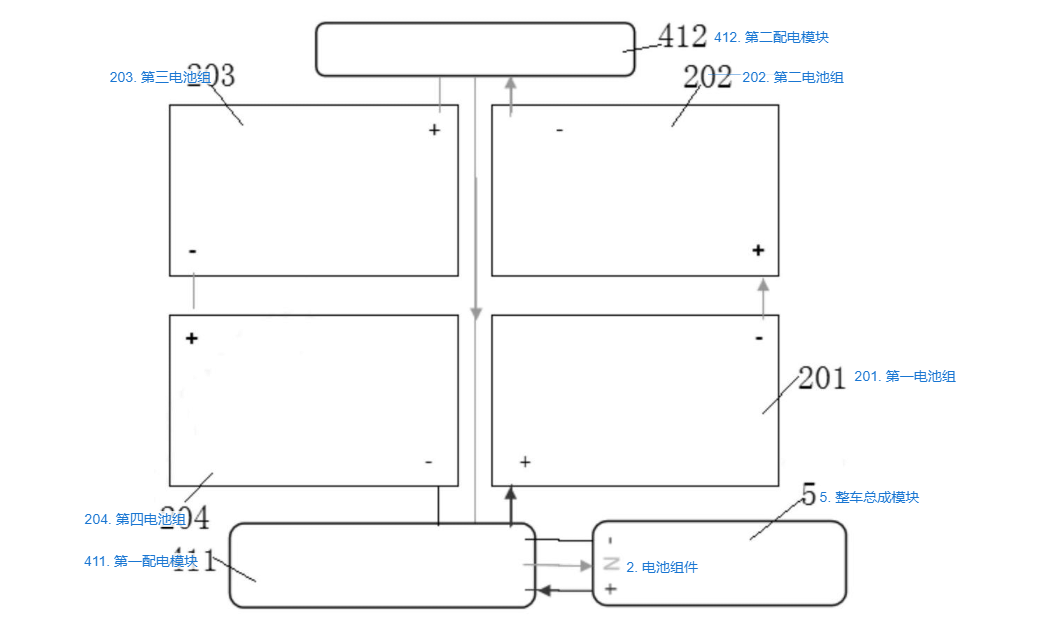

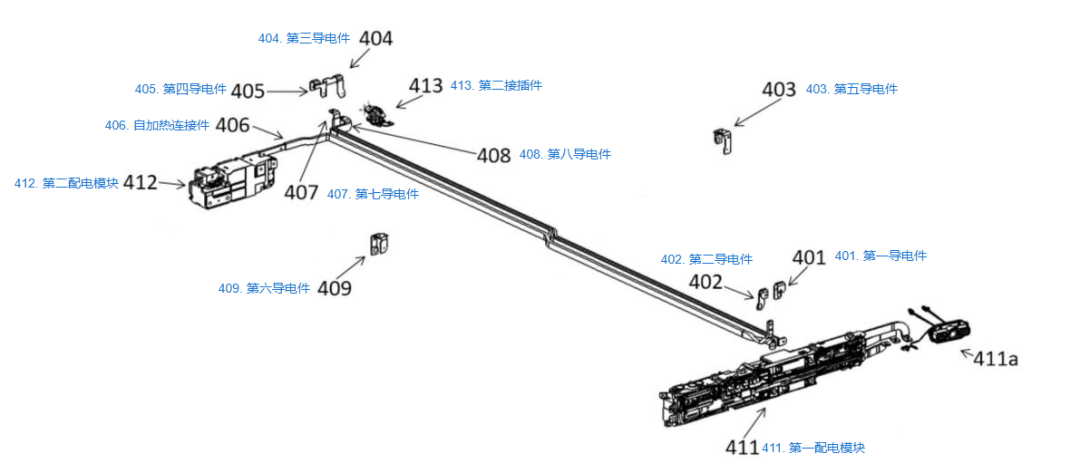

完整的电连接拓扑如下图所示，整套系统没有复杂的电力电子器件，核心就是铜排、配电模块与接插件，结构简单、可靠性高、成本可控。
3. 四阶段循环：脉冲电流是怎么诞生的？
两组电池如何产生持续的脉冲加热效果？下文完整展示了一个完整加热周期的四个工作阶段：

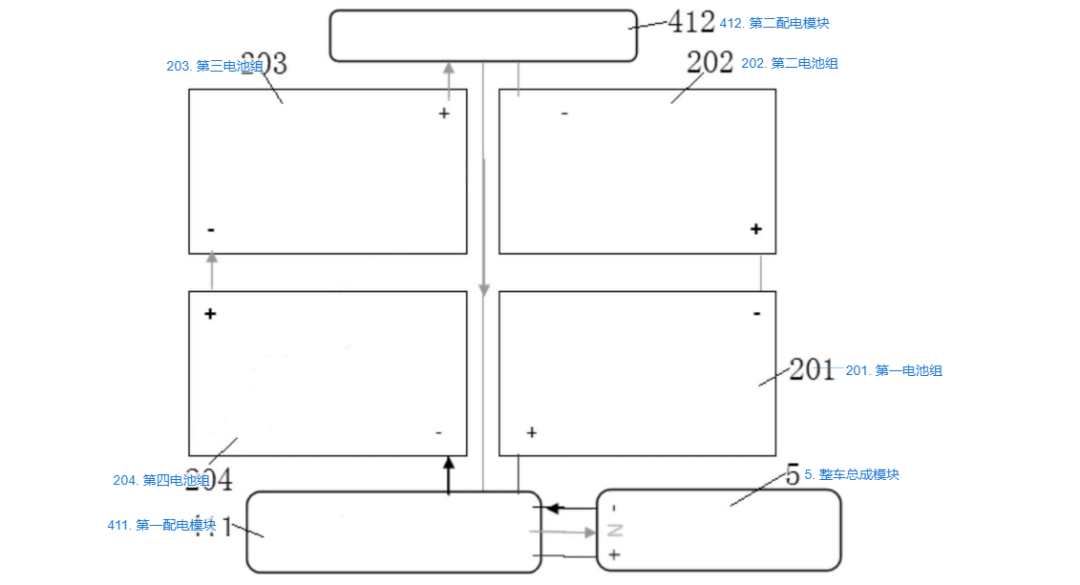

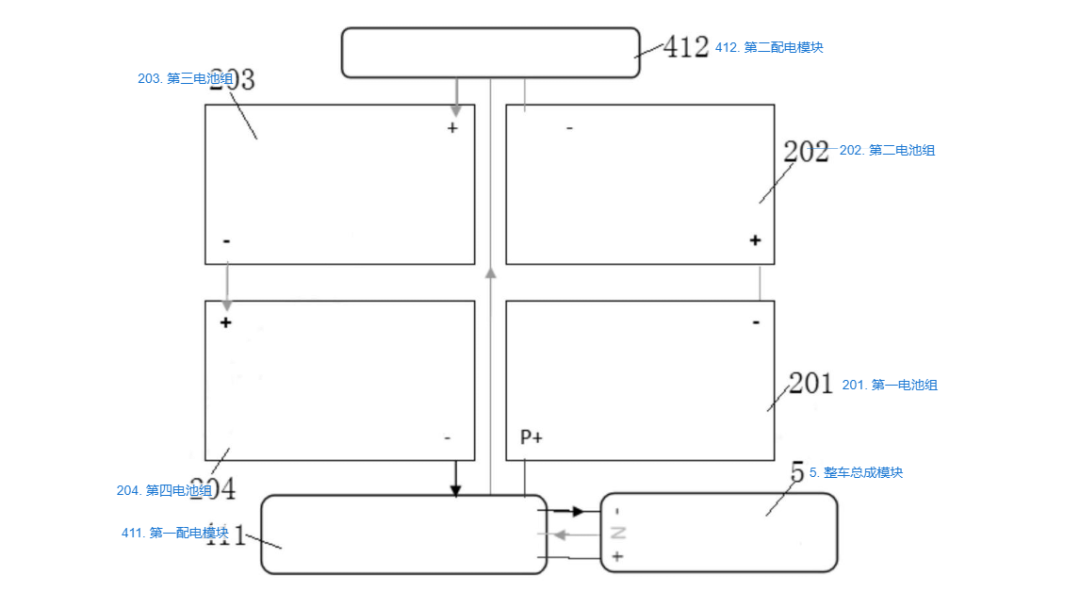

阶段一（如下图）：第二模组放电，能量暂存整车
第二电池模组开始放电，电流从模组正极流出，经第二配电模块、N 线铜排进入第一配电模块，再流入整车储能模块，最终流回第二模组负极。此时第一模组处于静置状态，电能被暂时转移到整车侧储能单元。

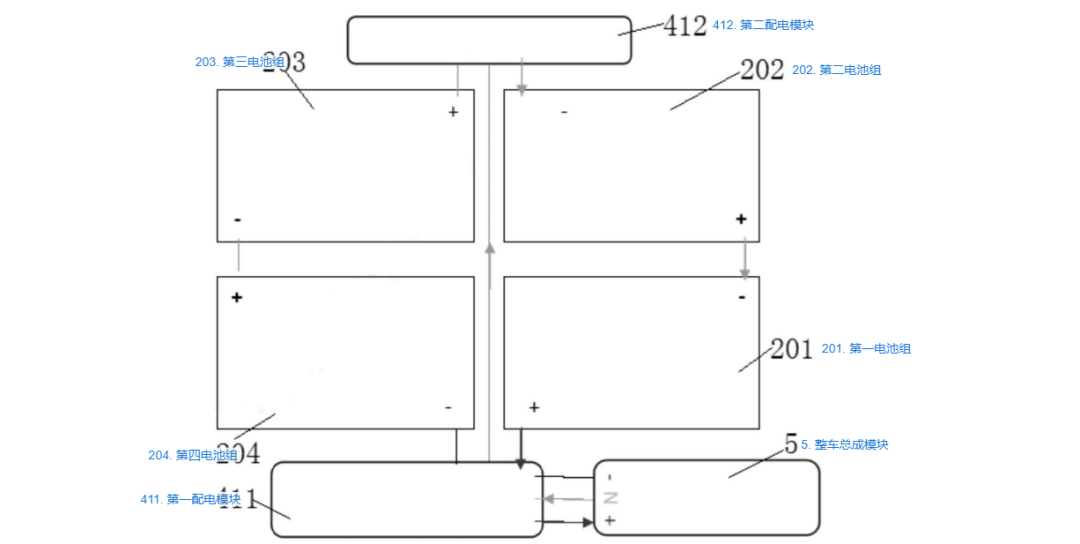

阶段二（如下图）：整车放电，给第一模组充电
能量反向流动，整车储能模块输出电流，经第一配电模块流入第一电池模组正极，为第一模组充电，再经第二配电模块、N 线铜排流回整车 N 线。此时第二模组处于静置状态。
阶段三（如下图）：第一模组放电，能量再次暂存整车
与阶段一逻辑对称，第一电池模组对外放电，能量再次存入整车储能模块，第二模组保持静置。
阶段四（如下图）：整车放电，给第二模组充电
与阶段二逻辑对称，整车储能模块反向为第二电池模组充电，第一模组保持静置。
四个阶段循环往复，两组电池就处于 “充电 - 静置 - 放电 - 静置” 的交替工作状态，流过电芯的电流方向周期性反转，形成双向脉冲电流。电流持续流过电芯内阻并产生焦耳热，最终实现电池的 “自加热”。
这种方式最核心的优势在于：能量只是在两组电池与整车储能之间来回 “搬运”，并没有被大量消耗，绝大部分电能都转化为了电芯内部的热量，能量利用率远高于外部加热方案。
4. 集成化设计：加热配电两不误
这套配电系统并非只为加热而生，它同时承担了整车正常的动力配电与充电功能（如下图）：
第一配电模块自带第一接插件，负责后驱电机供电与直流充电输入；
额外设置第二接插件，通过专用导电件接入第一配电模块，负责前驱电机供电，适配四驱车型。
正常行驶时，这就是一套标准的双驱配电系统；低温触发自加热模式时，第二接插件截止，系统无缝切换为加热回路。

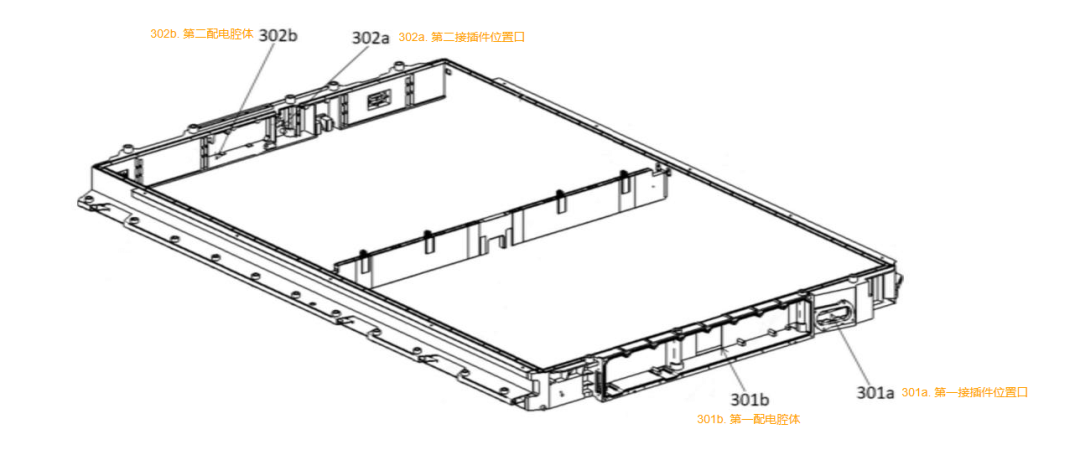

电池箱体也做了专属的集成化设计（如下图所示），两个配电模块分别安置在独立的配电腔体中，物理隔离提升电气安全性，同时最大化利用箱体边角空间。整套电池包采用上下分层布局，上层为液冷冷却器、下层为电芯与配电组件，形成了 “加热 + 散热” 的完整热管理闭环。
二、控制算法升级：分层脉冲充电，兼顾速度与电池寿命
如果说第一项专利解决了 “怎么加热” 的硬件问题，那么第二项专利则解决了 “什么时候加热、充电怎么控制” 的算法问题，并且把脉冲技术的价值从 “低温加热” 延伸到了 “全温域充电延寿”。
1. 充电的永恒难题：析锂风险
锂电池充电有一个核心矛盾：充电电流越大，补能速度越快，但在高 SOC、低温环境下，大电流极易导致负极表面析出金属锂，也就是行业常说的 “析锂”。析锂不仅会永久损失电池可用容量，严重时还会引发内部短路，带来热失控安全隐患。
行业常规的应对做法是：进入高 SOC 阶段后逐步降低充电电流，以此规避析锂风险，但这也直接拖慢了整体充电速度。比亚迪的破局思路是：用双向脉冲充电替代传统恒流充电，利用负脉冲主动消除极化，在不触分析锂边界的前提下，维持更高的平均充电电流。
2. 总控制逻辑：温度优先，分层决策

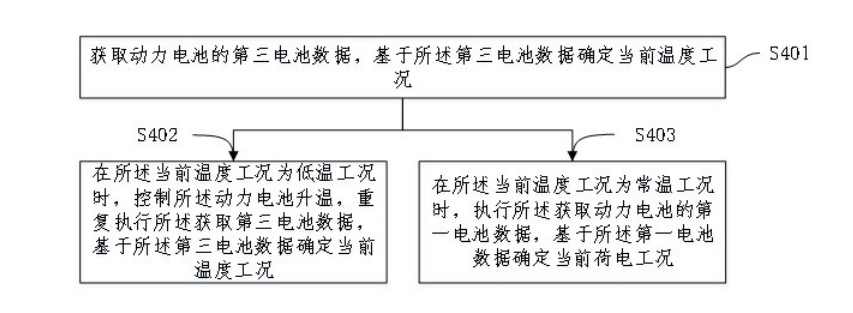

整套充电策略采用“先判温度、再判电量”的两级分层架构（如下图），实现全温度、全 SOC 区间的精准覆盖：
第一步：判断温度工况
以第一温度阈值（典型值 10-15℃）为界，低于阈值判定为低温工况，优先执行升温策略；高于阈值判定为常温工况，进入正常充电逻辑。
第二步：判断荷电工况
常温环境下，以 SOC 阈值 / 电压阈值为分界，低于阈值为低荷电工况，采用恒流快充策略；高于阈值为高荷电工况，切换为脉冲充电策略。
3. 低温工况：两种模式精准适配
低温下并非简单 “一直加热”，而是根据低温程度做了精细化细分，兼顾安全与效率：
超低温模式（温度＜第二温度阈值，典型值 - 20℃）：纯自加热，不充电。此时电芯活性极低，充电析锂风险极大，优先通过两组电池交替充放电的自加热模式快速提升电芯温度，直到温度回到安全充电区间。
一般低温模式（第二温度阈值≤温度＜第一温度阈值）：边加热边充电。将自加热脉冲电流与充电电流耦合叠加，在升温的同时，以与当前温度、SOC 匹配的恒流电流进行充电，兼顾升温速度与充电效率。
4. 常温工况：恒流打底，脉冲收尾
常温下的充电策略，精准匹配了电池的析锂特性曲线，分阶段采用最优充电方式：
低 SOC 阶段：阶梯恒流快充

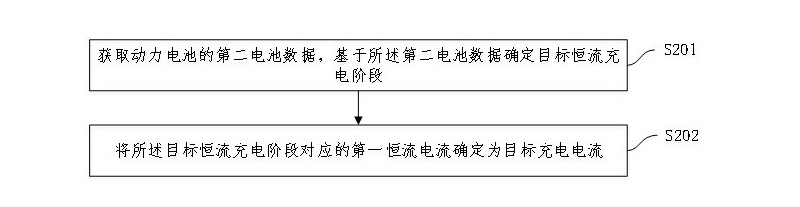

低 SOC 时电池析锂风险低，采用多阶段恒流充电（如下图），随着 SOC 升高阶梯式降低电流幅值，最大化充电速度。
高 SOC 阶段：阶梯脉冲充电

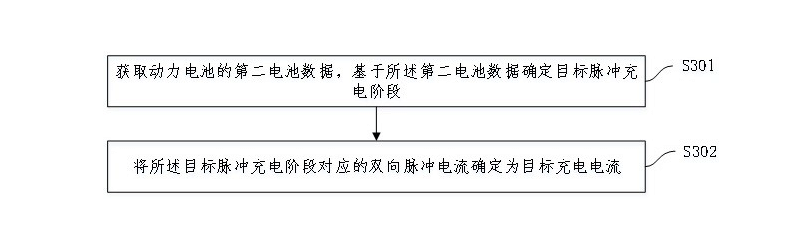

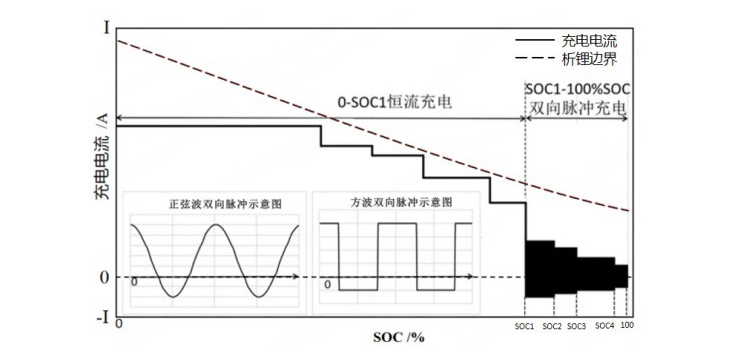

进入高 SOC 区间后，切换为双向脉冲充电模式（如下图），同样按 SOC / 电压划分多个子阶段，脉冲幅值随 SOC 升高逐步降低。
这里的双向脉冲，本质是 “正脉冲充电 + 负脉冲去极化” 的组合（如下图）。正脉冲负责充入电量，短暂的负脉冲可以快速消除充电过程中产生的浓差极化与电化学极化，让负极电位始终维持在析锂阈值以上。
5. 实验数据佐证：脉冲真的能防析锂
下文详实的实验验证数据，直观体现了脉冲充电的实际价值：

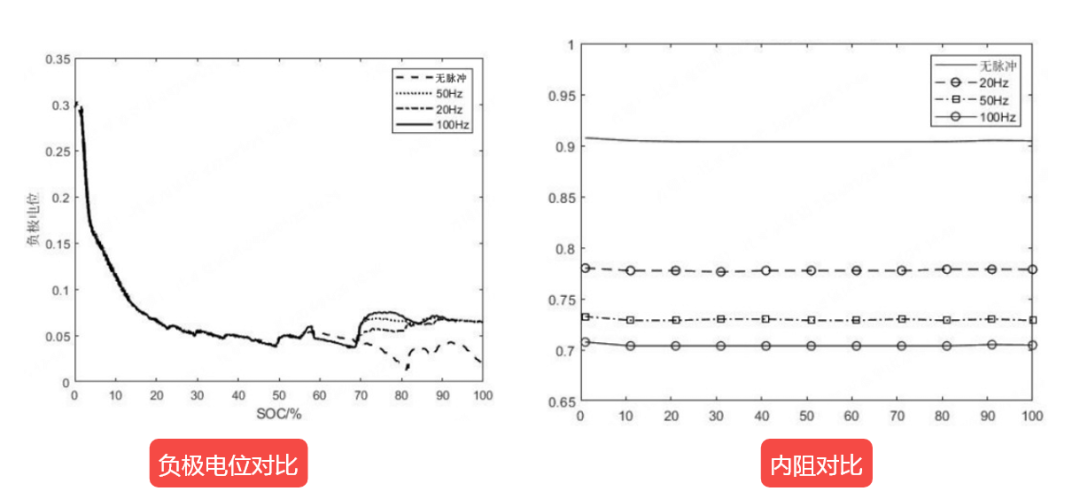

负极电位对比（如下图左）：在相同 SOC 下，施加脉冲电流后的负极对锂电位明显高于无脉冲工况，且脉冲频率越高，负极电位越高。所有脉冲工况下负极电位均大于 0，意味着全程无析锂发生，且留有充足的安全裕度。
内阻对比（如下图右）：引入脉冲后，电池的归一化内阻显著下降，频率越高内阻越低。这说明脉冲有效降低了电池极化程度，允许系统采用更大的充电电流，间接缩短了整体充电时间。
其中，优选 100Hz 作为脉冲频率，在析锂抑制效果、充电速度、电磁噪音、电池寿命影响之间取得了最佳平衡；波形则优先选择正弦波，电流变化更平缓，对电芯的冲击更小。
6. 极简电路支撑

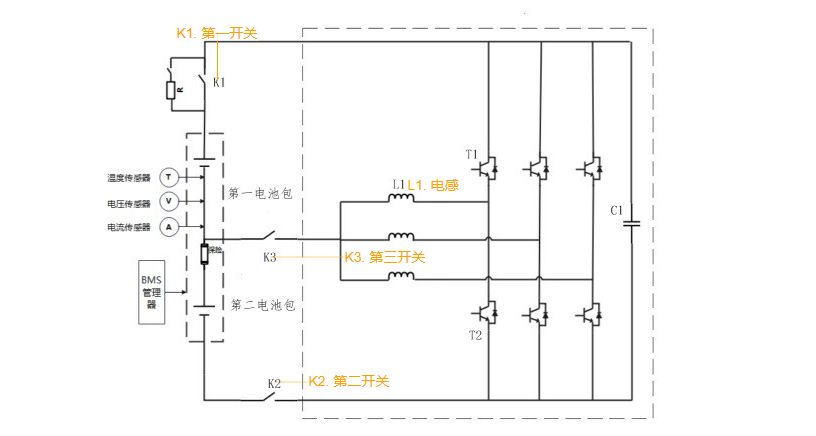

要实现上述复杂控制，对应的硬件电路却非常简洁（如下图）：一组由上下桥功率管组成的半桥，搭配一个电感，直接接入两组电池的中间节点。通过控制功率管的通断时序，就能实现两组电池的交替充放电，既可以独立工作在自加热模式，也可以叠加外部电源工作在脉冲充电模式。
这套电路不需要额外的大容量储能元件、不需要充电桩做特殊适配，仅靠电池自身与基础功率器件就能实现全部功能，量产落地的成本与难度都很低。
三、一套拓扑，双重价值：比亚迪技术方案的核心优势
两项专利结合起来，形成了一套 “硬件共用、功能复用” 的完整技术体系，和传统方案相比，优势是全方位的。

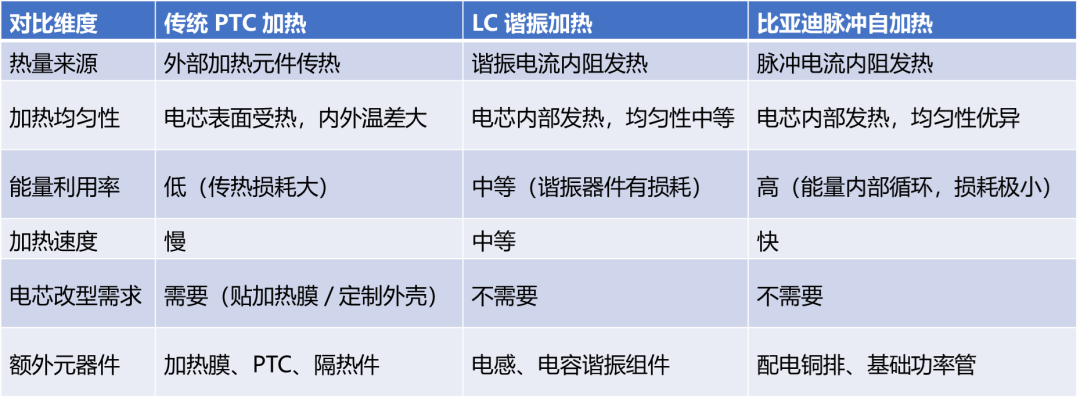

1. 加热性能：更快、更匀、更省
本质上，这是目前量产可行性极高的一种高效低温加热方案。热量从电芯内部产生，没有中间传热环节，升温速度快，且不会出现电芯表面过热、芯部仍低温的温差问题，对电池一致性更友好。
2. 充电性能：速度与寿命兼得
传统充电策略为了抑制高 SOC 析锂，只能一味降低电流，牺牲充电速度。而脉冲充电通过负脉冲主动去极化，相当于 “边充电边调整恢复”，在不触碰析锂红线的前提下，能维持更高的平均充电功率，同时降低电池老化速率。
更关键的是，加热和充电共用了同一套脉冲电路与双电池分组拓扑，不需要为加热和充电各设计一套独立系统，系统成本、体积、重量都得到了有效控制。
四、总结
回顾比亚迪这两项专利，最核心的亮点不是采用了多么前沿的新材料，而是用精巧的拓扑设计与算法优化，在现有成熟器件的基础上，实现了性能的越级提升。
把电池包拆分为两组、采用交叉反接布线，让电流在电池内部交替流动，既解决了低温加热的痛点，又顺带解决了高 SOC 充电析锂的难题；一套硬件架构，同时承载加热、充电、配电三大功能，把系统复用率做到了极致。
对于终端用户而言，这项技术落地后，最直观的体验就是冬季续航更实、低温充电更快、电池使用寿命更长。对于行业而言，这也提供了一条不同于 “堆材料、加器件” 的技术路线：通过系统集成与电力电子控制的创新，同样可以深度挖掘动力电池的性能潜力。
随着 800V 高压平台的全面普及，脉冲加热与脉冲充电技术还会释放出更大的性能空间。或许在不久的将来，“低温续航折半” 就会彻底成为新能源汽车的历史。
