深度拆解理想自研 XPM 增程功率模块
在增程式电动车的技术迭代中，公众的目光往往聚焦于发动机热效率、电池能量密度，却容易忽略电驱系统里的核心器件——功率模块。它是电能变换的心脏，直接决定了电控系统的体积、效率、成本与可靠性。
针对增程场景下发电侧工况单一、传统分体式模块冗余度高的问题，理想汽车推出自研eXtender Power Module（XPM）增程功率模块，从芯片级配比、衬板级集成、电气级优化到制造级降本，完成了全链路的场景化定制。下面我们就结合其核心专利，完整拆解这套方案的技术逻辑与行业价值。
本期主要内容如下：
1、为什么要做XPM？增程电控的「分体式困局」
2、芯片级创新：如何定义IGBT与FRD的最佳面积配比？
3、衬板级集成：三相合一，陶瓷基板面积砍半
4、电气性能优化：如何把寄生电感压到10nH级？
5、制造级降本：集成冷板+注塑框架，重构生产流程
6、XPM模块给整车用户带来的价值是什么？
一、为什么要做XPM？

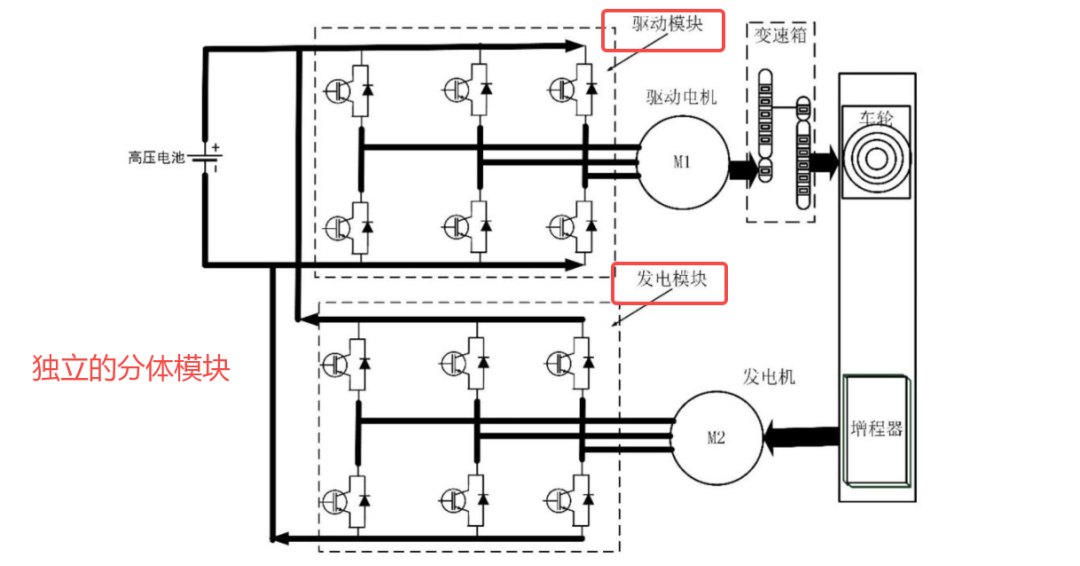

增程式电驱系统包含两套功率变换单元：一套驱动电机的逆变模块，一套发电机的整流模块（如下图：传统驱动+发电分体式拓扑结构）。

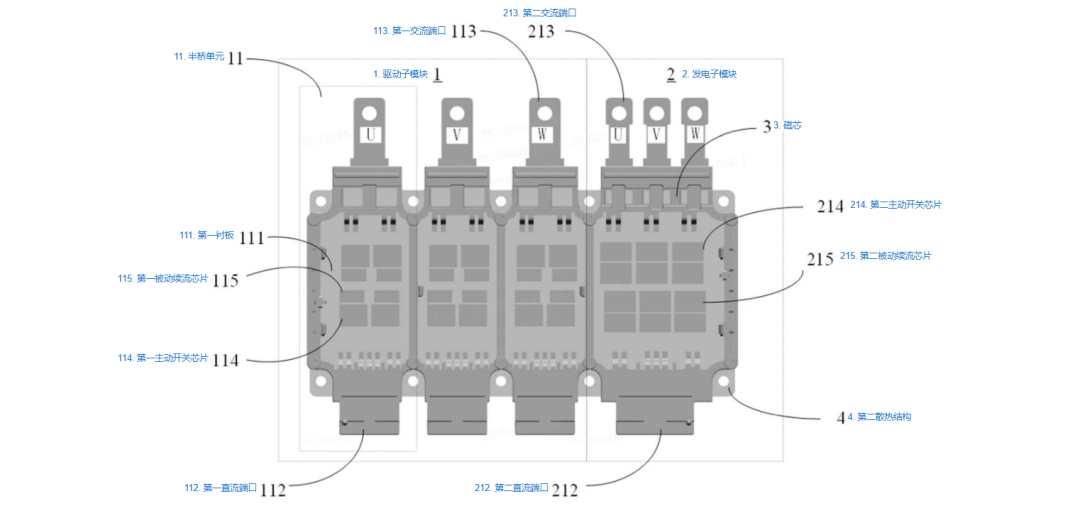

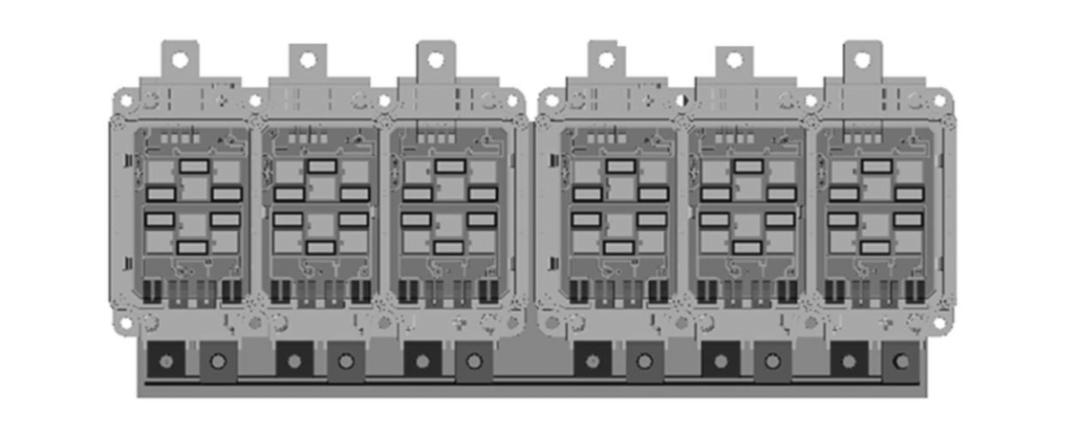

传统方案采用「分体式架构」：驱动与发电各用独立的半桥功率模块搭建，各自配备独立散热基板、壳体与连接铜排。这种设计沿用通用型功率模块的思路，适配性强，但对增程场景而言存在明显弊端（如下图：分体式半桥模块排布示意）：
① 体积冗余：两套独立模块沿排列方向长度大，导致电控壳体、PCB板同步放大，挤占前舱空间；
② 成本冗余：两套散热结构、两套壳体框架、大量连接铜排，推高物料与装配成本；
③ 效率冗余：通用芯片配比未针对发电工况优化，FRD（快恢复二极管）损耗占比高但芯片面积不足，发电效率未达最优。
理想的解法是「差异化设计+一体化集成」：驱动侧保留分相独立半桥架构，适配宽动态、大电流的驱动工况；发电侧采用三相全桥一体式衬板，适配稳态发电工况；

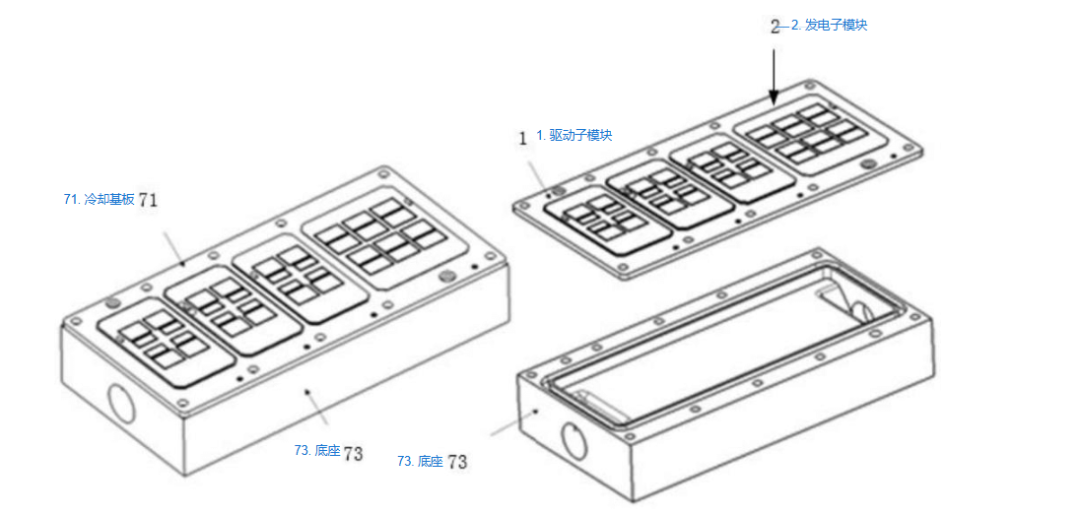

两侧共用散热、框架与外围接口，最终形成高度集成的XPM模块（如下图：XPM一体化功率模块整体结构示意）。
二、芯片级的创新
功率模块的核心是半导体芯片，传统通用模块中IGBT（主动开关芯片）面积远大于FRD（被动续流芯片），适配驱动侧IGBT损耗占主导的工况。但在发电整流工况下，FRD的导通与反向恢复损耗占总损耗的70%，成为效率瓶颈。

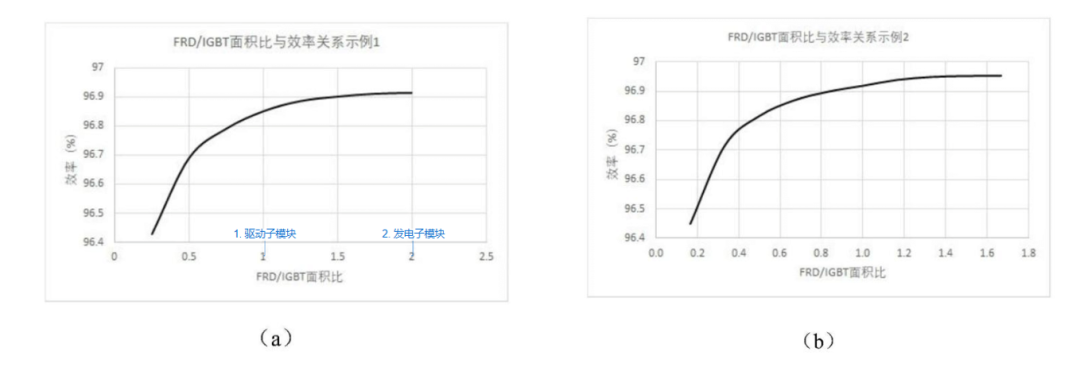

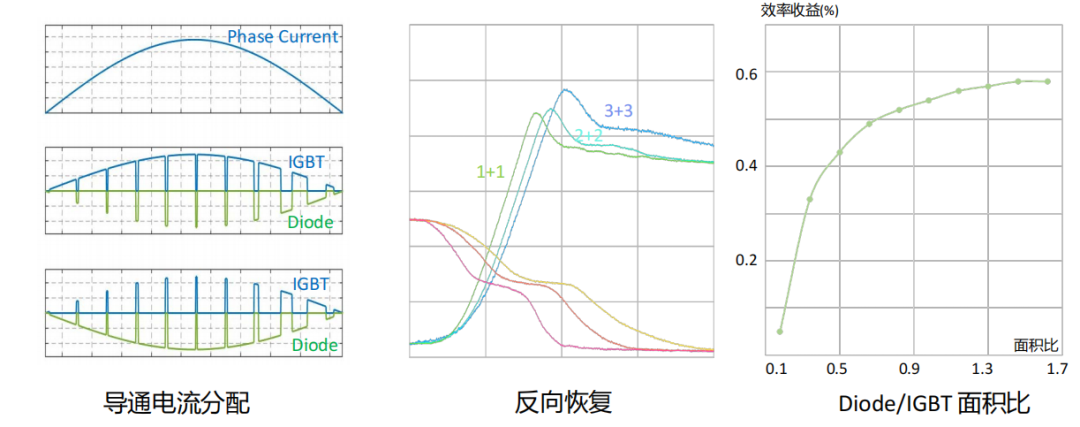

理想团队通过建立损耗核算模型，对导通损耗、开关损耗、铜排损耗进行定量拆解，得出关键结论：在满足电流能力的前提下，提高FRD与IGBT的面积比值，可显著降低发电侧总损耗，且芯片总面积可大幅缩减。如下图：Diode/IGBT面积比与效率收益曲线
如下图，发电效率与芯片面积比的对应关系的仿真与实测数据显示：
当面积比≥0.6时，发电效率与芯片面积取得良好平衡；
面积比在1~1.2区间时，效率提升进入高性价比区间；
面积比超过1.2后，效率增长趋于平缓，进入边际收益递减的平台期。
基于这一发现，XPM将发电侧桥臂的FRD/IGBT面积比控制在最优区间，带来直接收益：
① 芯片数量大幅精简：传统发电模块每相需6颗IGBT+6颗FRD，XPM发电侧每相仅需2颗IGBT+2颗FRD，芯片数量减少2/3；
② 芯片总面积骤降：相比上一代产品，IGBT芯片面积降低51%，FRD芯片面积降低33%；
③ 发电效率提升：在芯片面积缩减的同时，发电损耗显著降低，综合发电效率提升0.2%。
这一设计也成为XPM功率模块的核心：通过优化被动续流芯片与主动开关芯片的面积比值，实现「损耗下降→芯片减少→体积缩小→成本降低」的正向循环。
三、衬板级的三相合一集成
芯片数量的精简，为衬板级的高度集成创造了条件。传统发电模块由3块独立半桥衬板拼接而成，而XPM将三相全桥电路集成在同一块陶瓷衬板上，是小型化的核心一步。
1.一体式DBC衬板的优势
衬板采用直接覆铜陶瓷（DBC）结构，形成「铜层-陶瓷基片-铜层」的三明治架构，兼具高绝缘、高导热与高载流能力。陶瓷基片可选氮化硅、氮化铝或氧化铝材质，驱动侧优先选用氮化硅陶瓷，热导率更高，适配更高的损耗密度。
三相共衬板的设计，实现了直流母线导体区的共用，省去了独立模块间的外部连接铜排与冗余布线，最终陶瓷基板总面积降低超50%。
2.精细化的芯片布局优化
为兼顾电气性能与散热性能，XPM在芯片排布上做了多处细节优化：
① 错位排布降电感：同一相的上下桥臂芯片沿第一方向排列，三相沿第二方向排布，且上下桥芯片相互错位，降低回路寄生电感；
② 边缘布置降热耦：主动开关芯片靠近衬板边缘布置，拉大芯片间距，降低相互间的热耦合效应，提升散热效率；
③ 集成传感减器件：三相全桥共用一颗NTC温度传感器，布置在桥臂偏移形成的空余空间内；同时集成电流传感器磁芯，配合铜排切角设计实现磁芯小型化，减少外围元器件数量。
四、电气性能优化：全叠层端子
功率模块的直流回路寄生电感，直接影响开关尖峰电压、器件可靠性与电流输出能力。寄生电感越高，开关尖峰越大，器件耐压裕量被挤占，电流能力也会受限。

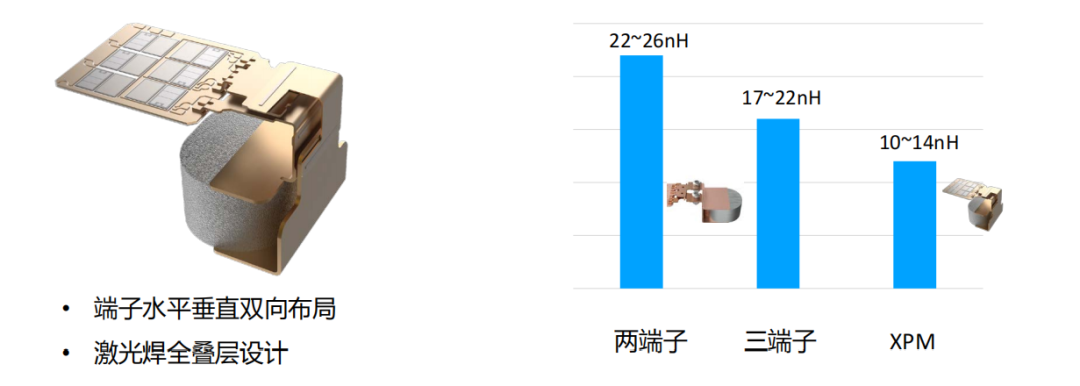

传统方案中，两端子结构寄生电感达22~26nH，三端子优化后也有17~22nH。XPM采用全叠层直流端子设计，将寄生电感降至10~14nH，达到行业领先水平。
核心技术手段

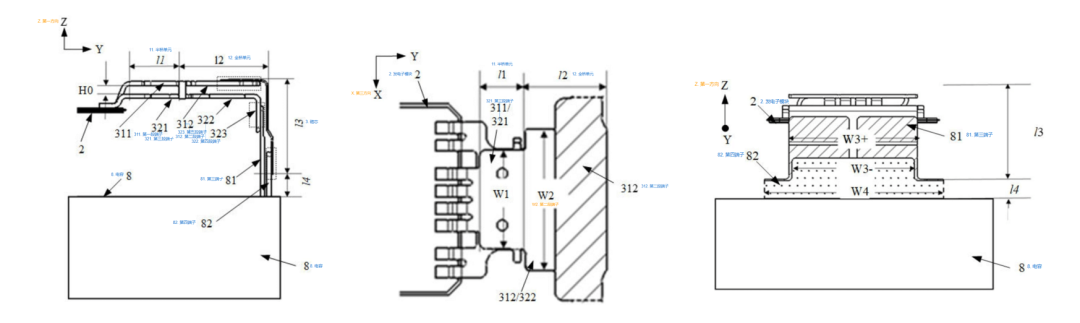

① 水平+垂直双向叠层布局：正负极端子通过折弯形成多层重叠结构，利用电流方向相反产生的互感抵消自感，大幅降低总串联电感；
② 激光焊接工艺：采用激光焊实现全叠层结构的可靠连接，保证端子一致性与载流能力；
③ 分段宽度优化：与电容连接的端子段宽度更大，最大化正负端子的重叠面积，提升耦合系数；端子边缘齐平设计，进一步提高重叠比例。
超低寄生电感带来直接收益：
模块电流能力提升20Arms，相同芯片规格下输出能力更强；
开关尖峰电压降低，器件工作更可靠，可适配更高的母线电压；
配合芯片配比优化，共同推动综合发电效率提升0.2%。
五、集成冷板+注塑框架的降本思路
功率模块的成本不止来自芯片与衬板，制造工艺、结构件、装配流程的占比同样很高。XPM的核心思路之一是DFMA（面向制造与装配的设计），从生产端重构流程，实现全链条降本。

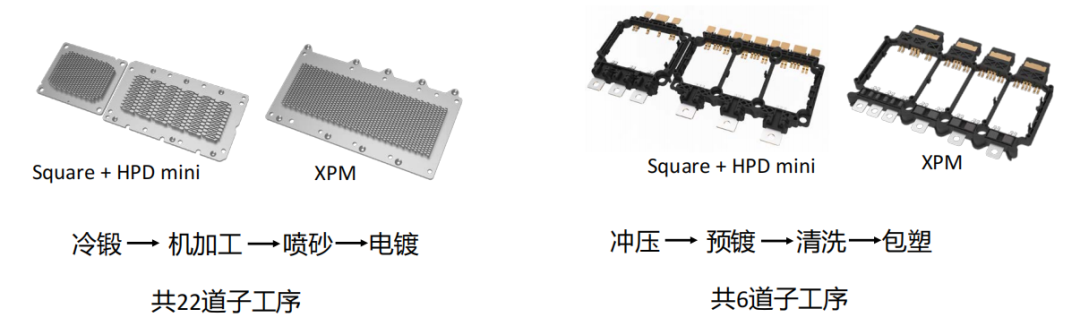

1.集成冷板：工序从22道缩至6道
传统HPD模块的冷板采用冷锻工艺，需经过冷锻、机加工、喷砂、电镀等共22道子工序，流程长、成本高。
XPM采用集成式冷板方案，改用冲压工艺，仅需冲压、预镀、清洗、包塑共6道工序，制造效率大幅提升。最终冷板制造成本与单个HPD冷板相当，但可同时服务驱动+发电两套子模块。
2.共用注塑框架：一套外壳装两套模块
驱动子模块与发电子模块共用同一注塑框架，采用耐高温PPS材质，支持芯片长期工作在更高结温下。共用框架省去了一套壳体模具与装配流程，进一步缩小模块整体体积。
同时，模块还集成了共模抑制磁芯，直接套装在交流端子排线上，抑制高频共模噪声，减少外围EMI器件需求。
3.全链路成本收益
基板级成本：XPM基板级生产成本相比2个HPD模块下降1/3；
组装级成本：模块组装生产成本与单个HPD模块接近；

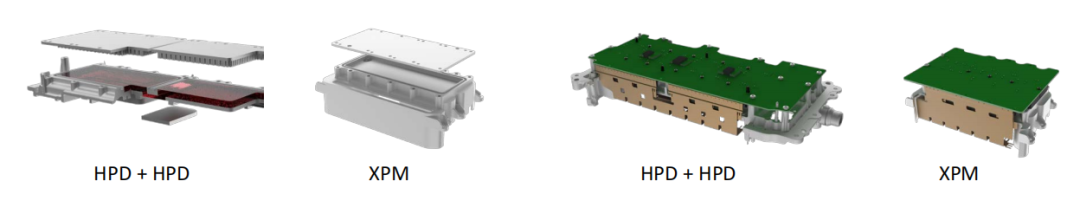

系统级成本：电控壳体长度最高降低200mm，取消摩擦焊工艺，铜排长度、PCB面积同步缩减，最终双电控成本接近单电控水平。
六、系统级性能：整车价值
核心参数指标

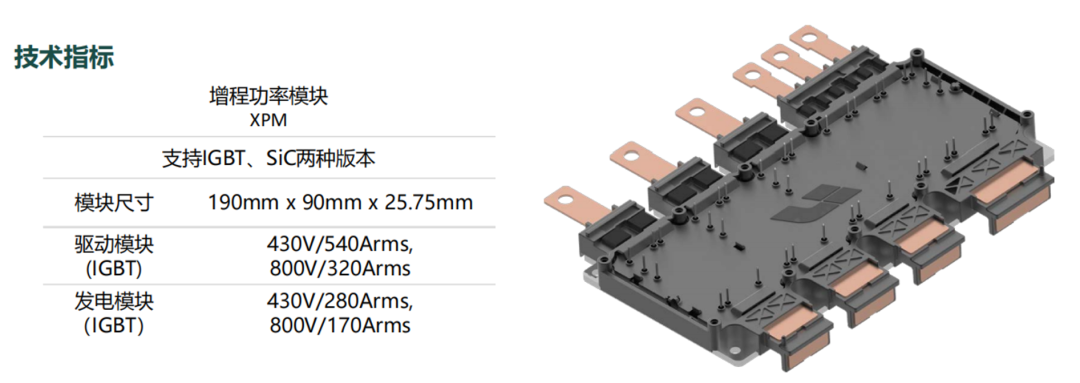

XPM支持IGBT与SiC两种芯片版本，两个版本在400V平台及800V平台下的核心参数如下：

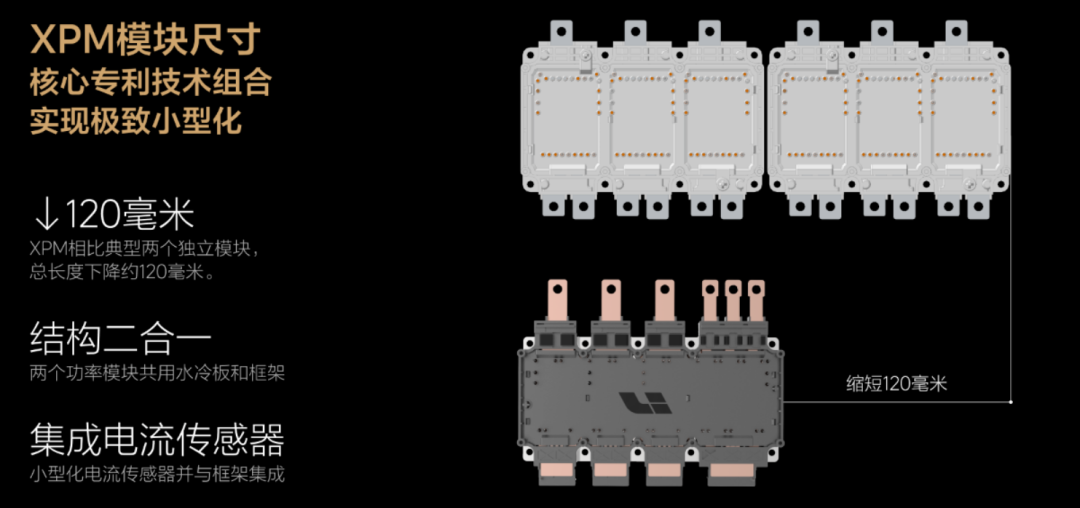

模块整体尺寸仅为190mm × 90mm × 25.75mm，相比上一代产品模块长度缩短120mm，降幅达38%；电控整体重量降低1.8kg。
整车层面的价值
1.空间释放：电控体积大幅缩小，为前舱布局、电池布置或座舱空间优化提供了更多余量；
2.油耗优化：发电效率提升直接降低增程器的发电损耗，改善亏电油耗，提升续航表现；
3.成本可控：全链条降本让增程电驱系统更具成本优势，支撑车型的市场竞争力；
4.可靠性提升：减少连接点、简化装配流程，降低了连接失效、密封失效等风险点。
七、总结
XPM模块的技术逻辑，本质上是「拒绝通用参数堆砌，深度绑定自身技术路线做场景化优化」。
它没有盲目追求最高的芯片参数，而是锚定增程车型发电侧的稳态工况特性，从芯片面积配比这一最基础的维度切入，向上延伸到衬板集成、端子设计、散热共用、制造流程，完成了一套体系化的创新。
我们也可以看到增程场景下功率模块发展的行业趋势：
针对增程场景优化IGBT与FRD的面积比例，正成为功率模块的主流设计方向；
电控与电驱的全链条制造费用占比高，冷板集成、框架共用等DFMA设计是降本核心；
更高结温、更高可靠性的封装技术，以及1200V器件的开关损耗优化，仍是未来重要的突破方向；
全行业技术路线统一、底层部件标准化、开发与生产资源协同，将是长期发展趋势。
当车企的自研深入到功率半导体的芯片配比、封装工艺、制造流程层面，意味着电动车的技术竞争已经进入了「深水区」。不再是简单的供应链选型堆砌，而是基于自身场景的定义能力，重构零部件的技术标准与成本结构。这或许才是车企真正的技术护城河。
你觉得这套场景定制化的功率模块方案，会成为增程车型的行业标配吗？欢迎在评论区聊聊你的看法。
