新能源汽车对外放电V2L的绝缘安全问题
点击上方蓝色关注公众号，设置星标⭐，即可第一时间看到最新内容。
https://t.zsxq.com/N6eNG (二维码自动识别)
V2L（车辆对负载）是新能源汽车高压架构设计中非常重要的一个功能。目前，V2L功能在乘用车上发展迅速，尤其受到户外露营和应急用电需求的推动。因此，V2L 系统设计时，需要在满足负载电参数需求的同时，兼顾负载多使用场景。

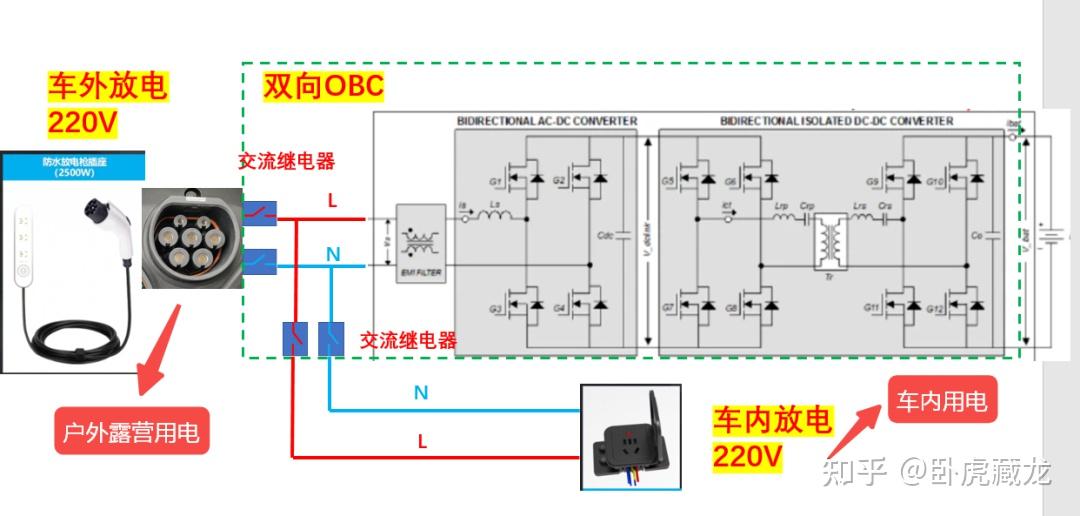

V2L 需要考虑的场景主要有两种：车外放电（即通过插入放电枪实现取电功能）和车内放电（即通过车内的 220 V 家用放电插座直接取电）。并同步考虑充电场景和放电场景的高压安全问题。

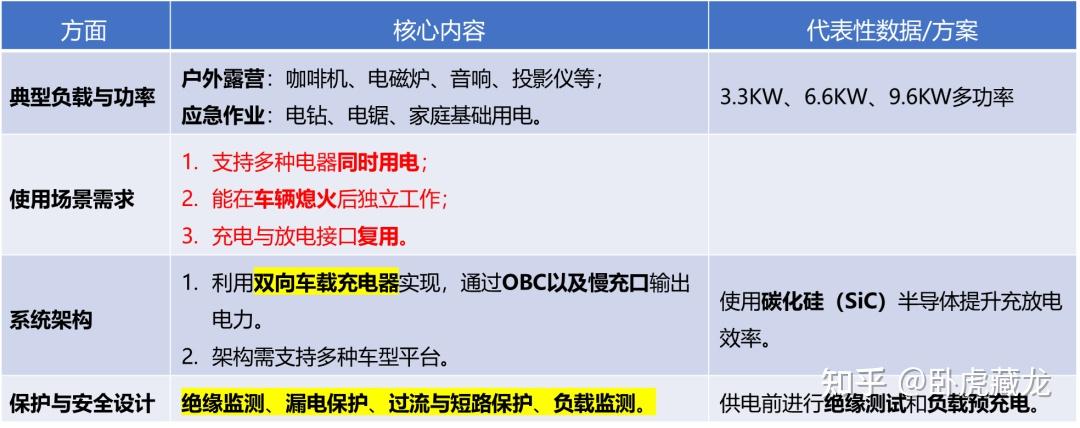

乘用车的V2L功能设计需立足于实际使用场景，针对典型负载需求进行系统化设计。
从架构设计、逆变拓扑、持续放电、负载匹配、保护设计等多维度进行专业分析，去解决乘用车V2L功能中特有的负载启动问题、过流保护频繁触发、绝缘故障等问题。
本期我们就先重点来聊一下V2L的绝缘监测及绝缘故障的处理方案。
1、V2L绝缘监测的法规要求；
2、V2L绝缘监测的难点；
3、V2L绝缘监测的可行性方案。
V2L绝缘监测的法规要求
1、GB18384 法规要求

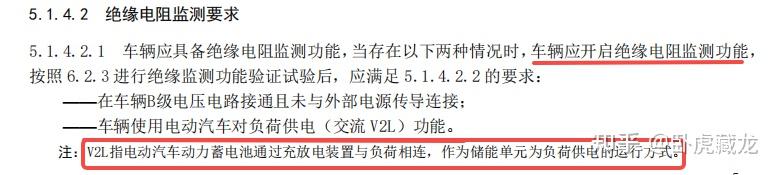

GB 18384-2020中5.1.4.2绝缘电阻监测要求只对车辆正常上电状态下的绝线像电阻监测进行了要求,但是随着电动汽车对外放电功能越来越普及,未有标准从整车层面对车辆在使用对外放电功能时的绝缘电阻监测情况进行要求。
从整车安全角度出发,考虑用户在使用车辆对外放电功能时可能存在安全隐患，同时当前车辆常见的对外放电功能中,交流V2L使用场景占比最大。
所以在本次修订过程中增加车辆使用交流V2L放电功能时车辆的绝缘电阻监测要求,要求车辆使用交流V2L对外放电功能时车辆也应开启绝缘电阻监测功能。
2、ISO 5474-2

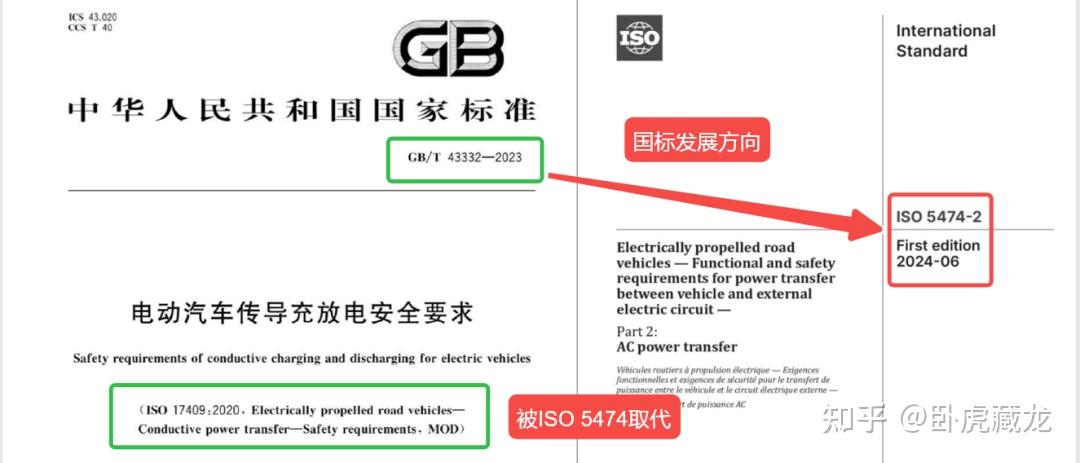

针对于充电安全领域，我们国内目前主要是参考GB/T 43332-2023，而GB/T 43332-2023就是直接修改采用的ISO 17409-2020。（注：下图中MOD是中国标准与国际标准一致程度的代号之一，代表“修改采用”（modified））
但是随着ISO 5474系列标准的发布会取代ISO 17409-2020，这就意味着我们的GB标准将来大概率也会随着ISO 5474系列的发布去进行更新（但是因为ISO 5474 2024年刚发布，GB会存在一定延迟）。
这里面主要是因为为了实现新能源汽车越发复杂的充放电需求,OBC的电路拓扑愈发复杂。这一方面增加了漏电故障的可能性,一方面也使漏电流波形成分更加复杂。传统的AC/A型漏电流保护器只能检测测交流和脉动直流漏电,无法对OBC产生的复杂电流进行全方位保护,比如直流分量。
而V2L功能输出高压交流电（AC 220V），用户可能直接接触外接设备。绝缘一旦失效会导致设备外壳带电，引发触电事故（如露营时触摸带电烧烤炉）。
反向供电特殊要求

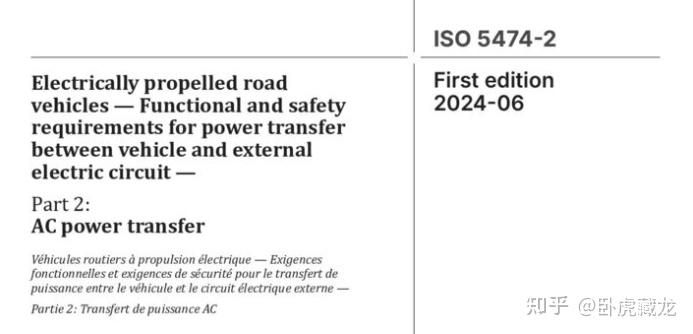

基于以上的这些变化及风险，这里单独提一下ISO 5474-2中对于V2L的高压安全要求（这个标准大家感兴趣可以去阅读一下）：
V2L（车对负载）模式，在孤岛运行模式下：
① 必须配置30mA剩余电流保护或500Ω/V绝缘监测系统；
② 非对称绝缘故障时需在1秒内将输出电压降至30V AC以下；
③ 输出波形THD需<10%（IEC 62109-2）。
V2L绝缘监测的难点
1、Y电容的影响：
车载充电机本身及负载设备的L/N线对地Y电容值通常是不平衡的。能够“兼容Y不平衡的工况”意义非常大，而许多传统方案并未很好解决此问题。
Y电容会直接影响检测信号的幅值和相位，导致误判。
2、实时性与精准性的平衡：
在逆变输出工况下，需要实现“一直实时监控”，并要求响应速度快（下文方案可以实现在60ms内响应）。
同时，还要能“精准检测绝缘阻值变化”，区分是L线还是N线故障，这对算法的精确性提出了高要求。
3、瞬态过程的准确判断：
车辆逆变开机输出瞬间，由于Y电容的充放电效应，检测信号会有很大变化。如何区分正常的瞬态过程与真实的绝缘电阻劣化（“开机瞬间快速绝缘电阻检测及保护”），是一个技术难点。
目前主要通过分析电压幅值的变化规律（如是否递减）来解决此问题。
4、与非隔离拓扑的兼容：
如果使用了非隔离交直流电源，其电气连接的非隔离特性会对交、直流侧的绝缘检测电路产生干扰，导致“绝缘检测精度大幅下降”。
针对以上这些问题，都需要在设计V2L交流侧绝缘监测方案时充分考虑，而解决这些问题的核心就在于由分压检测电路、图腾柱逆变电路和过零信号检测电路组成绝的缘监测方案，下面我们就来看下这个技术方案。
V2L的绝缘监测方案
1、核心电路设计（三大模块）

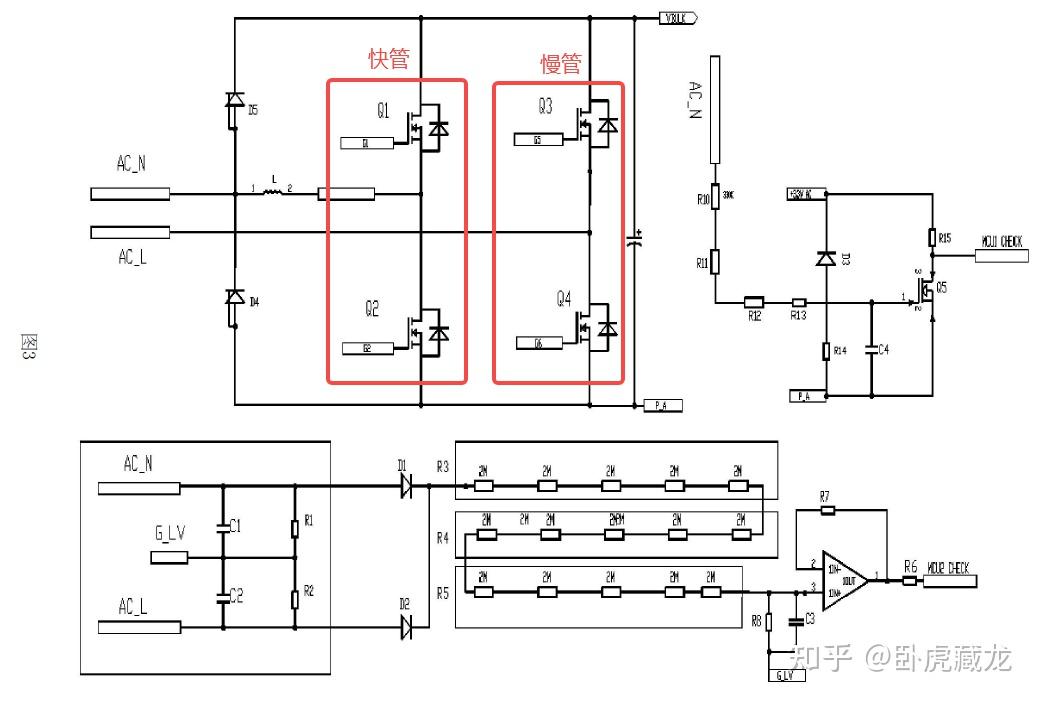

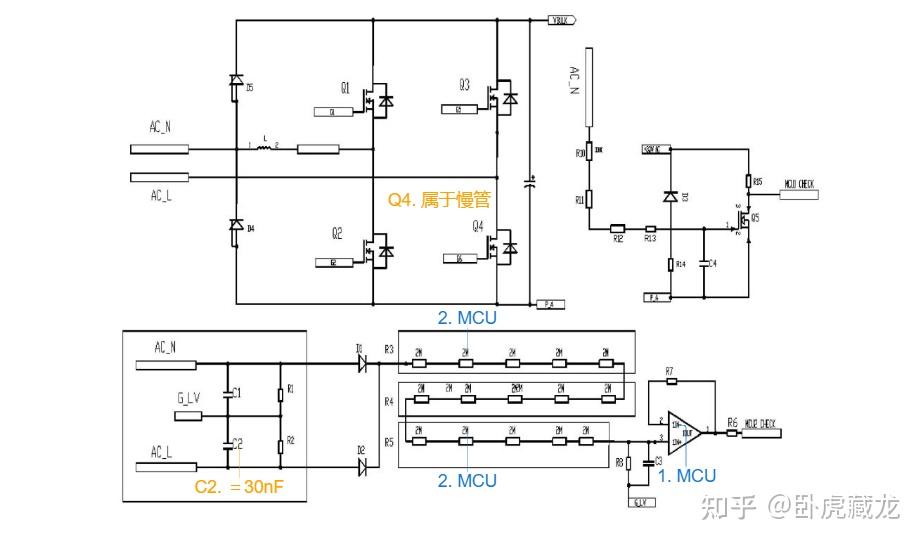

核心电路由分压检测电路 100、图腾柱逆变电路 200、过零信号检测电路 300组成。
① 分压检测电路 100

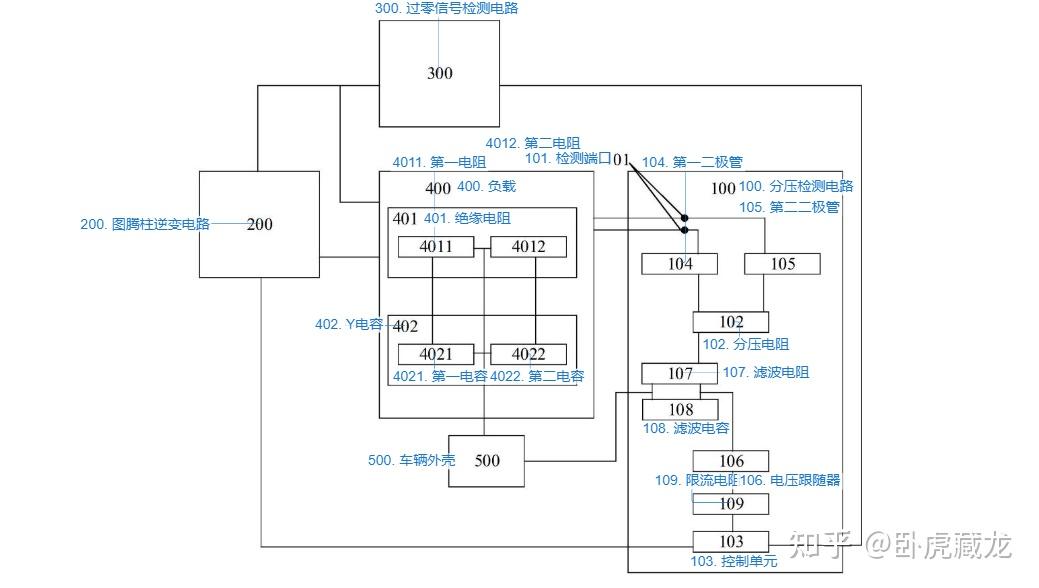

电路包含检测端口 101（用于连接负载 400）、分压电阻 102（≥2 个串接）、控制单元 103（MCU2 CHECK），还集成第一二极管 104（D1）、第二二极管 105（D2）、电压跟随器 106（运放）、滤波电阻 107（R8）+ 滤波电容 108（C3）、限流电阻 109（R6）；
负载 400 由绝缘电阻 401（第一电阻 4011/R1、第二电阻 4012/R2）与 Y 电容 402（第一电容 4021/C1、第二电容 4022/C2）并联模拟，且与车辆外壳 500（G_LV）连接。
核心功能：
响应图腾柱逆变电路的 AC220V 放电电压信号，为负载 400 充电；
同时将绝缘电阻 401 的电压信号经处理后，输出稳定的绝缘电阻电压信号至控制单元 103，二极管 104/105 可防止电流倒灌至逆变电路。
② 图腾柱逆变电路 200
该电路包含 4 个 MOS 管（Q1/Q2 为快管、Q3/Q4 为慢管），火线输出端为 AC_L、零线输出端为 AC_N；
输入端接车载高压直流（DC330V-420V），输出端分别连接分压检测电路 100（供电）与过零信号检测电路 300（传输过零信号）。
核心功能：
响应用户端充电信号，输出两路关键信号 ——
放电电压信号（AC220V，给分压检测电路供电）；
过零信号（反映正弦波过零点时刻，给过零检测电路）。
③ 过零信号检测电路 300
该电路输入端接图腾柱逆变电路 200 的零线输出端 AC_N，输出端接分压检测电路的控制单元 103（MCU2 CHECK），核心为过零检测芯片（MCU1 CHECK）。
核心功能：
为控制单元 103 提供 “电压幅值判断的时间锚点”，确保精准采集绝缘电阻电压信号的波峰（避免因相位偏差导致误判）。
2、绝缘电阻检测方法（两步判断逻辑）
检测方法基于 “瞬态 + 稳态” 双场景判断，：

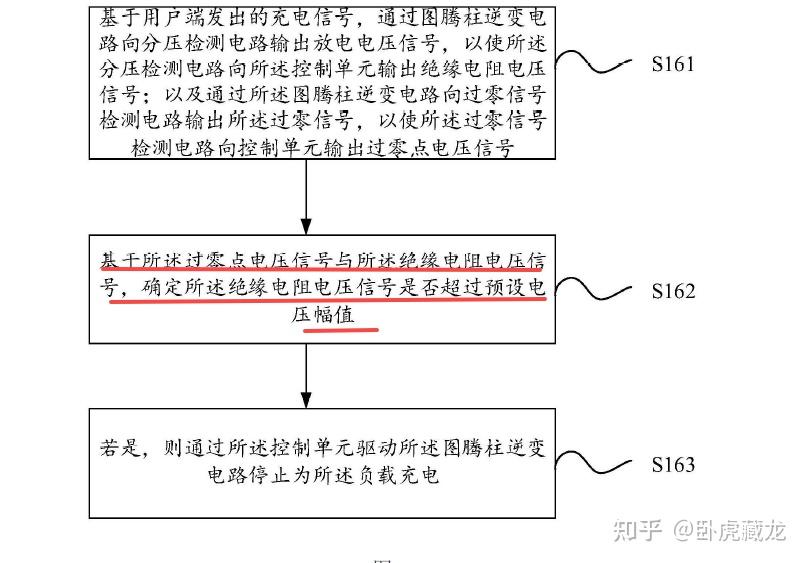

1. 总流程
信号触发与输出（S161）：用户发出充电信号→图腾柱逆变电路输出放电电压信号（至分压检测电路）和过零信号（至过零检测电路）→分压检测电路输出绝缘电阻电压信号、过零检测电路输出过零点电压信号，均传输至控制单元；
信号判断（S162）：控制单元以过零点电压信号为基准，判断绝缘电阻电压信号是否异常；
故障执行（S163）：若异常，驱动图腾柱逆变电路停止放电，切断 AC220V 输出。
2. 瞬态判断逻辑（开机瞬间）
适用场景：放电时长＜预设时长（如 5s）；此时 Y 电容 402 未充满电，电压信号处于波动阶段。
说明：

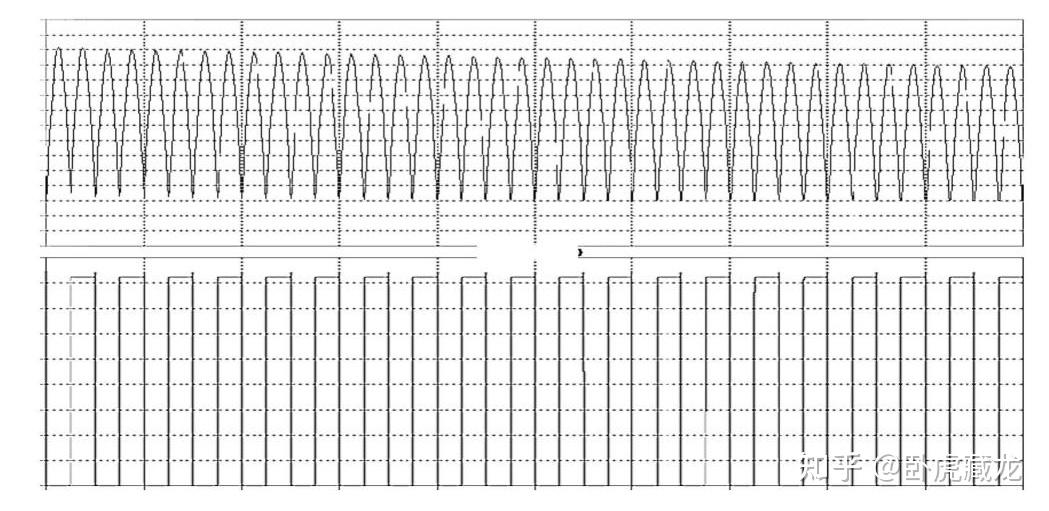

正常工况（下图）：R1=R2=500MEG，绝缘电阻电压信号幅值随时间逐步递减（第一个波峰最大，后续降低至稳态），符合 “预设变化”；
故障工况（下图）：R1=1MEG（L 线绝缘故障），电压信号幅值保持不变，不符合预设变化。
判断标准：若绝缘电阻电压信号无 “递减趋势”，判定为绝缘故障，驱动停机。
3. 稳态判断逻辑（充电稳定后）
适用场景：放电时长≥预设时长（电容充满，电压稳定），
说明：

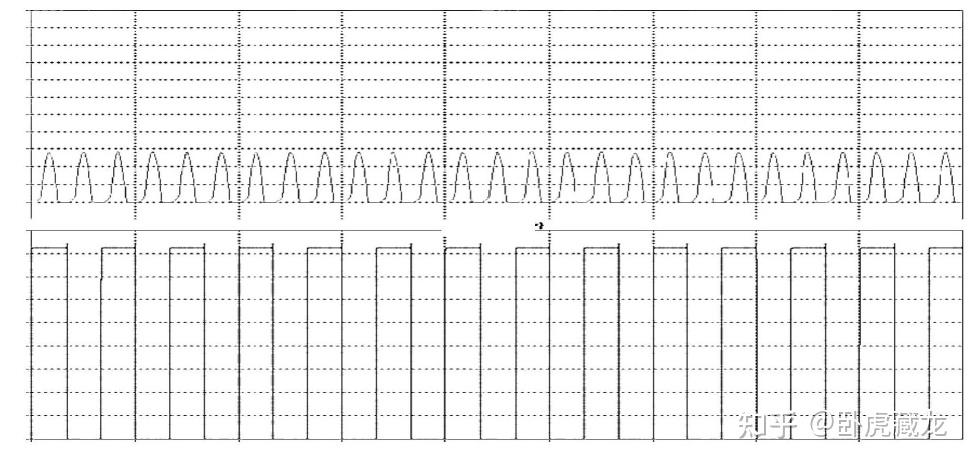

正常工况（下图）：R1=R2=500MEG，电压信号周期内双波峰平均值为 0.2-0.3V，低于 0.98V；

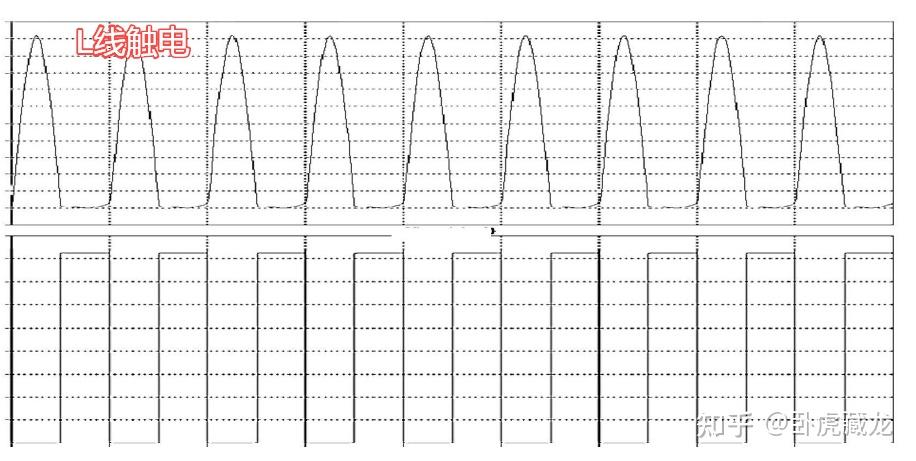

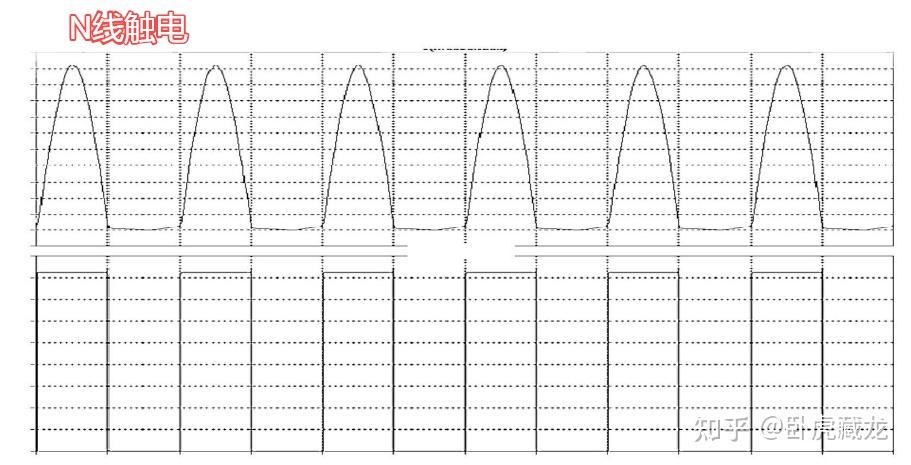

故障工况（下图）：如 N 线触电（R1=1K）、L 线触电（R2=2K），电压信号平均值高于 0.98V。
判断标准：绝缘电阻电压信号周期内双波峰平均值＞0.98V（对应绝缘电阻＜2MΩ），判定为故障，驱动停机。
3、技术总结
现有电桥法需多个继电器切换电阻，体积大、成本高；该电路仅采用贴片电阻、电容、二极管、运放（电压跟随器），无继电器，元器件成本降低 30% 以上，且体积更小，适配车载狭小空间；
现有交流注入法需额外的交流电压源和检测电阻，成本高；该电路复用图腾柱逆变电路的 AC220V 输出信号，无需额外电源，简化结构。
现有常规 RC 分压法无法兼容 Y 电容不平衡工况（L/N 线 Y 电容容值差异会导致分压电压误判）；该电路通过 “过零点校准 + 周期内双波峰平均值计算”，即使 C1≠C2（如 C1=20nF、C2=30nF），电压平均值仍稳定低于 0.98V，不会误触发保护，适配车载充电机及外部负载的 Y 电容差异场景。
总结
V2L技术将电动汽车从单一的交通工具转变为一个移动的储能单元，极大地拓展了其应用场景。当前技术已能较好地满足户外露营等休闲场景的用电需求，并正朝着功率更高、系统更集成、安全标准更统一的方向发展。随着电池技术的进步和双向充电标准的完善，V2L在未来家庭能源管理和支撑电网稳定性方面，有着广阔的想象空间。
但在BMS的直流绝缘监测之外，再为V2L交流侧部署一套独立、高可靠性的监测系统，会增加系统的复杂性和整体成本。如何在满足安全标准的前提下，优化方案、控制成本，是所有主机厂量产面临的实际问题。因为安全无小事。
