压缩机与 PTC 的另类集成：比亚迪二合一方案的技术解析
在新能源汽车热管理领域，「集成化」从来不是一句口号，而是实打实解决空间、成本、性能三大矛盾的核心路径。
开过纯电车的人都有直观感受：低温环境下热泵制热效率跳水、压缩机启动拖沓，是冬季续航打折的核心原因之一；站在整车开发端看，压缩机、PTC、水泵、阀组各自带一套控制器，前舱越塞越满，线束接插件越布越多，成本和可靠性压力同步上涨。
怎么破局？比亚迪给出了一个非常务实的答案：把 PTC 的控制电路直接集成进压缩机控制器里，用一套电控搞定两大高压负载。这套方案 2020 年完成平台化预研，2022 年随海豹车型正式量产落地，走完了从技术构思到批量验证的完整路径。
那么这套「二合一」到底是简单的物理拼盒，还是电控级的深度融合？它解决了哪些行业长期问题？对热管理技术路线又有哪些启发？本期我们结合完整的专利设计方案与量产技术细节，一层层拆开来讲。
一、分立方案的困局
传统热管理架构中，电动压缩机自带一套完整的驱动电控系统，PTC 加热器也配备独立的高压控制板，两者在整车中物理分离，分别接入高压配电、分别对接整车通讯。这种分立模式在行业发展初期尚可接受，但随着整车集成度提升，其弊端愈发凸显：
空间冗余严重：两套控制器各有独立壳体、散热结构与安装支架，在前舱、空调箱内占用大量宝贵布局空间；随着 800V 平台、热泵系统的普及，热管理部件持续增加，分立方案的布局难度呈指数级上升。
成本重复投入：两套主控电路、两套 IGBT 功率模块、两套高低压接插件、两套整车线束，BOM 成本存在大量重复；同时两套产品各自的生产、测试、装配工序，也推高了制造端成本。
可靠性隐患突出：高压接插节点越多，接触失效、绝缘失效的概率越高；分立控制器各自独立设计散热，散热资源无法共享，极端工况下的热风险冗余度更低。
低温适配性不足：传统压缩机无辅助加热能力，低温环境下冷媒黏度升高、压缩机启动负荷大，热泵系统制热效率骤降；额外加挂独立 PTC 又会进一步加剧空间与成本压力，陷入 “性能与成本二选一” 的两难。
这正是比亚迪二合一方案诞生的核心背景 —— 以电控集成为核心，用一套架构同时解决空间、成本、可靠性与环境适应性四大行业问题点。
二、电控级深度集成的设计逻辑
这套 “集成 PTC 控制器的 2 合 1 压缩机”，核心思路是共用压缩机的电控硬件平台，将 PTC 的驱动控制电路深度集成进压缩机 PCBA 中，实现 “一套主控、双路功率输出、发热本体分立” 的集成架构。结合专利与量产技术细节，我们从外到内逐层解析。
1. 双腔一体式机壳：集成的物理载体

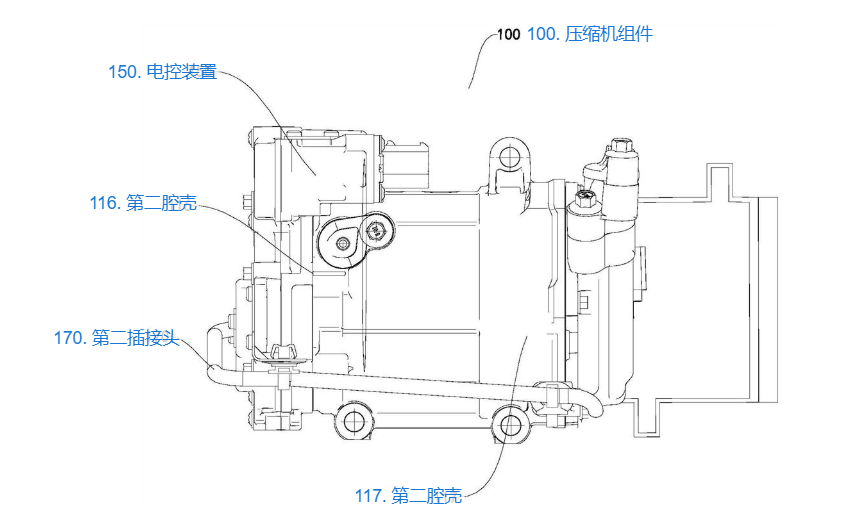

从下图的整机外观可以直观看到，整体采用“电控腔 + 压缩腔”分体式机壳设计，这是集成方案的物理基础：
侧部的第一腔壳内部限定出独立的电控腔室，容纳整套电控装置，同时承担压缩机与 PTC 的控制功能；
主体的第二腔壳内部为放置腔，安装涡旋式压缩核心部件（压缩静盘、动盘与驱动电机）。

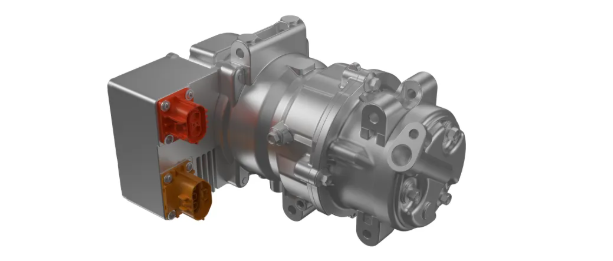

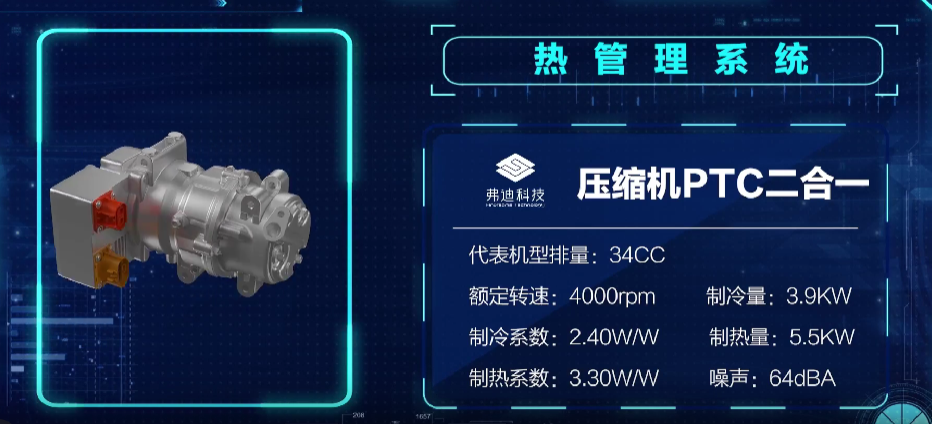

对应量产产品外观，左侧方形盒体就是集成后的电控腔，右侧圆柱形部分为压缩机本体。这种设计既保证了电控部件与压缩部件的物理隔离，避免冷媒、油气侵入电控腔引发失效，又直接省去了 PTC 控制器的独立外壳，整机体积与安装占用显著下降。

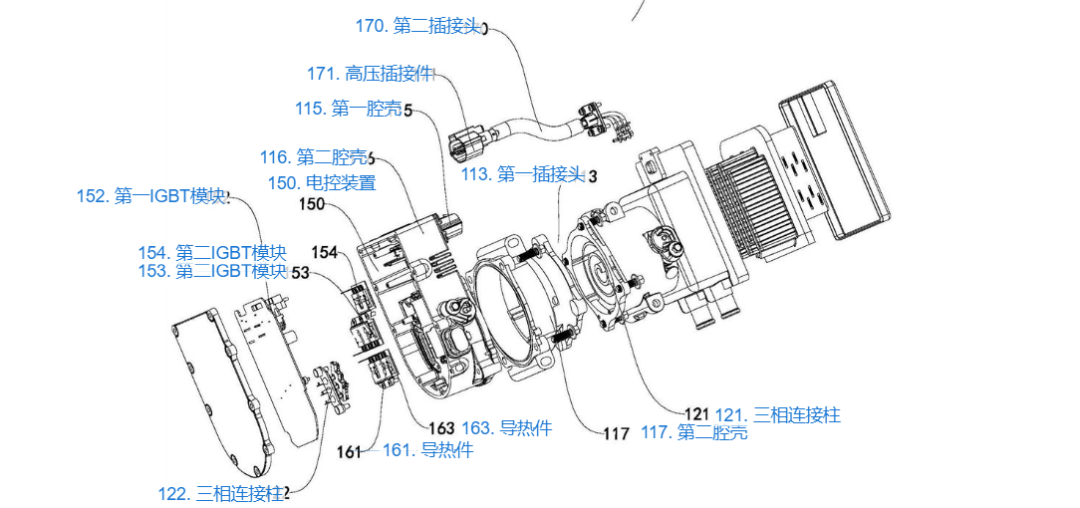

结合专利的爆炸图（如下图），可清晰看到其分层装配逻辑：以机壳为基础，散热绝缘部件、电控部件、固定部件依次装入电控腔，压缩部件装入放置腔，最终合壳紧固。分体式结构既便于加工制造，也大幅提升了后续维修更换的便利性。
2. 共板式电控架构：集成的核心灵魂
很多人对 “二合一” 的误解是 “把两个控制器装进一个盒子”，但这套方案的真正核心是PCB 级的深度共板集成，而非简单的物理拼合。
专利中明确，电控装置包含一块统一的电控板，以及两路独立的 IGBT 功率模块：
第一 IGBT 模块：电连接电控板与压缩机构驱动电机，负责压缩机的变频驱动与转速调节；
第二 IGBT 模块：电连接电控板与 PTC 加热器，负责 PTC 的功率调节与通断控制。
这与量产技术描述中 “将 PTC 的控制电路集成在压缩机 PCBA 板上” 完全对应 —— 两路功率输出共用同一块主控 PCB、同一个主控芯片、同一套电源电路、同一套整车通讯接口。
这种设计带来了三个关键价值：
省去 PTC 独立的主控芯片、低压电源、CAN 通讯电路，元器件数量大幅减少，成本直接下降；
PTC 温度采集信号直接接入 AC 控制器，由压缩机电控统一处理，无需额外增设采集模块；
压缩机本身的控制逻辑与集成前完全一致，整车端软件适配几乎零改动，大幅降低平台化迁移成本。

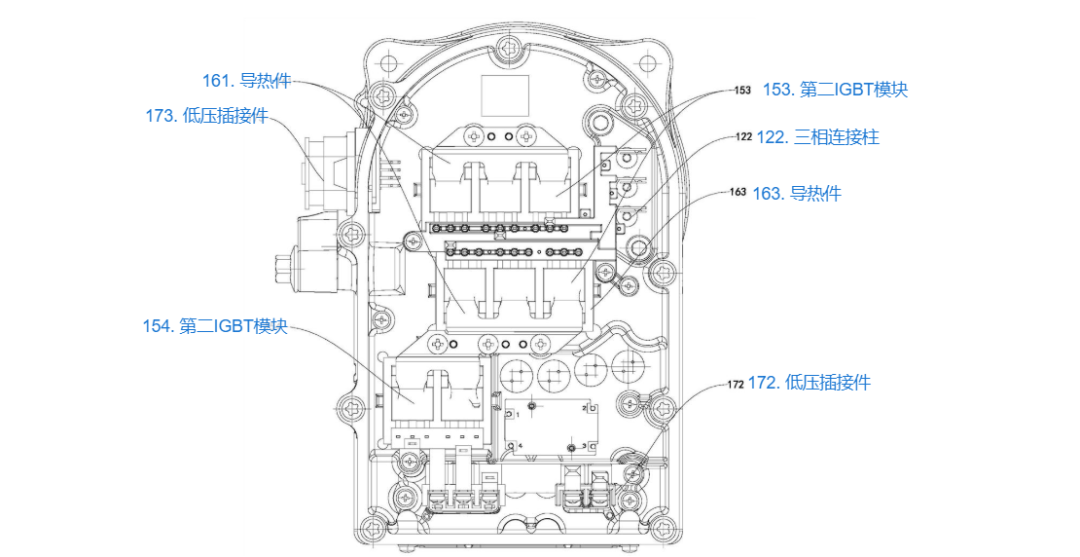

专利同时提到，两路 IGBT 也可整合为单模块方案，进一步压缩电控占用空间，适配不同功率等级的产品需求。从专利的电控腔俯视图可以看到（如下图），两个 IGBT 模块并排紧贴腔底散热面布置，对外仅保留一套高压输入、一套低压通讯接口，相比分立方案直接减少一路高压节点。
3. 绝缘散热一体化：兼顾安全与性能
高压电控的设计核心，永远是绝缘与散热。这套方案在有限的电控腔内，设计了“导热硅脂 + 陶瓷绝缘 + 弹性压合”的层叠结构，同时满足固定、绝缘、散热三重需求。

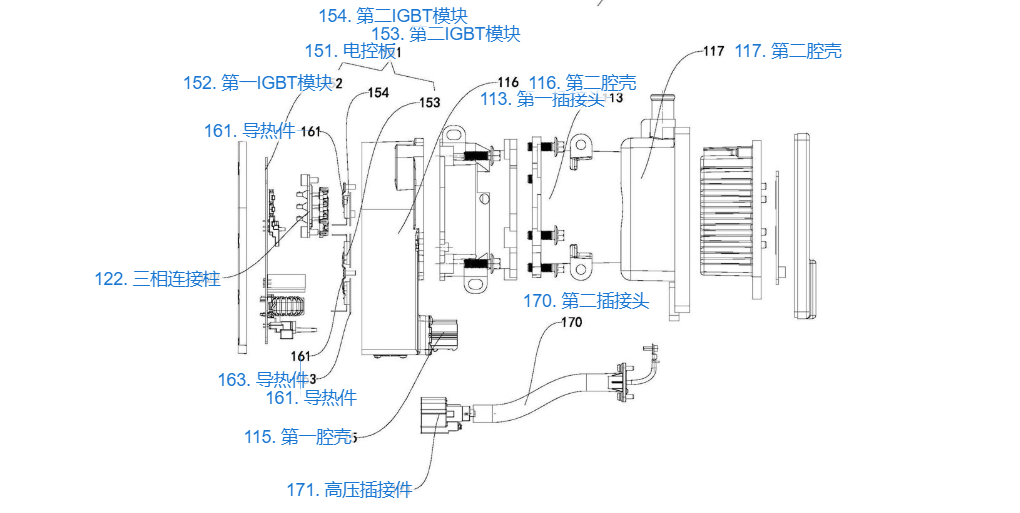

从爆炸图的装配顺序来看，从机壳内壁向上依次为：
1.导热硅脂层：填充机壳与绝缘片之间的微观间隙，构建低热阻的热量传导路径；
2.陶瓷绝缘片：实现高压电控部件与金属机壳的电气隔离，兼具高耐压与高导热特性，在保证绝缘安全的同时不阻碍散热；
3.电控板与 IGBT 模块：功率器件发热面紧贴陶瓷片，工作热量向下传导至金属机壳散出；
4.刚性弹片（弹性件）：通过螺栓固定在机壳上，以弹性预紧力将电控板持续压紧在散热面上。
这套结构的工程巧思在于：
无需在电控板上穿孔锁螺丝，避免了穿孔带来的绝缘失效、漏电风险；
弹性压合可自适应不同厚度的电控板，零部件通用性更强，同时保证散热面紧密贴合，热阻更低；
共用压缩机金属机壳作为散热体，无需为 PTC 控制器单独设计散热结构，进一步降本减体积。
4. 模块化插拔连接：兼容全场景 PTC
集成并不等于 PTC 发热体与压缩机硬绑定。这套方案保留了 PTC 的独立执行器属性，通过标准化插拔线束实现电控与发热体的连接，兼顾集成度与布局灵活性。
专利在机壳侧设计了第一插接头，配套连接线束的一端为第二插接头，另一端直接连接 PTC 加热器。对应量产技术中“PTC 有独立的高压插件，经过 PWM 调制的高压电，由压缩机控制器输入给 PTC 加热”。
这种插拔式方案的优势非常突出：
通用性极强：风加热 PTC、水加热 PTC 均可适配，只需更换对应线束与发热本体，控制器端完全通用；
装配维护简便：插拔连接无需复杂接线，产线装配效率高，售后更换 PTC 无需拆解压缩机控制器；
布局灵活：PTC 本体可根据整车需求布置在空调箱、水路回路等任意位置，控制器随压缩机集成，不限制 PTC 的安装点位。
三、集成化的核心优势
这套二合一方案不是为了 “集成” 的概念而设计，每一处结构都指向明确的工程收益。
1. 空间价值：释放整车布局余量
针对风加热 PTC 场景，传统方案需要将 PTC 控制器与发热体一同布置在空调箱体内，挤占风道、蒸发器与暖风芯体的空间。集成后，控制器转移至压缩机端，空调箱内仅保留发热本体，大幅压缩箱体体积，既为整车其他部件让出空间，也优化了空调箱内部风道设计，提升换热效率。
2. 成本价值：全链路降本增效
BOM 端：省去一套控制器外壳、一套主控电路、一套接插件与线束，物料成本显著下降；
制造端：PTC 仅保留发热本体，制造难度大幅降低，无需再投入控制器的生产、测试与标定资源；
整车端：减少一路高压线束、一路通讯线束，整车装配工序减少，产线节拍进一步提升。
3. 性能价值：低温适应性与可靠性双提升
一方面，集成 PTC 后，系统可在低温环境下快速预热压缩机与冷媒，彻底解决低温下压缩机启动困难、热泵效率衰减的问题，拓宽热泵系统的工作温度范围，直接提升整车冬季续航表现。另一方面，高压接插节点减少，绝缘与散热设计更完善，弹性固定结构抗震性更强，整套电控系统的可靠性显著高于两套分立控制器。
4. 平台价值：全场景全车型复用
这套方案天生具备平台化属性：
兼容风加热、水加热两种 PTC，适配直接热泵、间接式热泵两大技术路线；
纯电、混动车型均可应用，只需调整功率等级与 PTC 类型，电控架构完全复用；
压缩机控制逻辑不变，整车软件适配成本极低，可快速搭载到不同车型平台。
四、总结
这套方案的落地节奏非常清晰：2020 年完成平台化预研并完成技术专利布局，2022 年正式搭载量产车型上市，是典型的「技术构思 — 专利保护 — 产品落地」研发路径。
当前行业热管理集成主要有两条路线：一条是物理集成，把压缩机、冷凝器、阀组、PTC 等部件集中到一个模块里，减少管路与支架，代表是各类多合一热管理模块；另一条是电控集成，把多个执行器的驱动控制整合到同一控制器中，共享硬件与软件资源，这套压缩机 + PTC 二合一正是典型代表。
比亚迪选择的「电控深度集成 + 本体分立」路线，相比激进的物理全集成，有着非常鲜明的务实优势：工程化难度低、可靠性风险小、量产落地快；零部件通用性强，不同车型、不同技术路线适配灵活；降本效果直接，且不牺牲部件的维修便利性。
这也给行业带来一个很重要的启示：集成不等于盲目堆砌，更不是合一数量越多越好。对于压缩机与 PTC 这类安装位置不同、功能独立的部件，电控级的深度集成，往往比物理硬集成的性价比更高、工程可行性更强。
随着 800V 高压平台全面普及，热管理系统的高压化、集成化还会持续深化。从压缩机 + PTC 二合一，到未来的热管理域控制器 —— 把压缩机、PTC、水泵、风扇等所有热管理执行器的驱动控制全部整合到同一控制器中，实现硬件高度集成、软件统一调度，会是行业下一个核心制高点。
而这套二合一方案，正是热管理电控集成化的关键一步：它验证了共用控制平台的可行性与经济性，也为更高阶的域集成打下了扎实的技术基础。
写在最后
从分立到集成，是汽车零部件发展的必然规律。压缩机与 PTC 的二合一，看似只是热管理系统的一次小迭代，背后却是对整车空间、成本、性能的深度优化。
新能源汽车竞争进入深水区，每一处细节的工程优化，都是产品竞争力的基石。这套从技术构思走到量产的方案，不仅是企业技术沉淀的体现，也为整个热管理行业提供了一份可参考、可落地的集成化样本。
