比亚迪二代刀片电池解析（5）：1000V高压系统拉弧防护验证方法研究
1000V 高压架构设计并非简单的电压参数提升，而是整车电气、机械、热、安全体系的全面重构。相比 400V（主流）和 800V（快速普及）平台，1000V 平台在实现兆瓦超充、降低线束损耗的同时，也带来了指数级增长的工程挑战 —— 许多物理特性（如绝缘击穿、拉弧能量、电磁干扰）随电压升高呈非线性增长，且 800V 平台的成熟技术无法直接平移复用。
而高压安全正是 1000V 平台的首要挑战，其核心矛盾在于：电压升高后，绝缘失效、拉弧、触电的风险呈指数级放大，而传统 400V/800V 安全防护体系的响应速度和防护能力已无法覆盖。
本期，针对新能源汽车1000V高压平台拉弧风险高、防护验证体系缺失的问题，我们结合比亚迪在中国汽车工程学会年会的相关论文及专利，系统分析拉弧机理，以及相应的分级防护策略。
1、拉弧的研究背景及机理；
2、拉弧实验的结果分析；
3、比亚迪直流电弧检测专利解析
1、研究背景与意义
1.1 拉弧研究
拉弧本质与危害：拉弧是气体放电现象（闪电、脱毛衣电火花、插拔插座电弧均属此类），当电极间电场强度超过(3×10^6V/m)时，空气被电离形成等离子体导电通道。区别于短路，拉弧电压通常≥10V、电流≥80mA，会导致触头氧化烧蚀、火花飞溅，严重时引发整车起火。
1000V平台的特殊风险：相比400V/800V系统，1000V高压平台电场强度更高，更易击穿空气；同时电子电气架构复杂度提升，连接点数量增多，螺栓松脱、端子退针、绝缘破损等故障引发拉弧的概率显著增加，且电弧能量更强、危害更严重。
1.2 拉弧产生机理

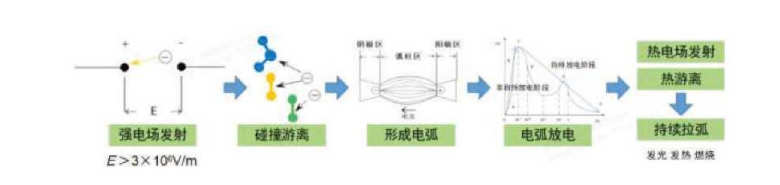

拉弧分为非自持放电和自持放电两个阶段：
非自持放电：强电场发射（阴极表面电子被电场力拉出）→碰撞游离（自由电子碰撞气体分子产生新的电子和离子）→形成初始电弧。
自持放电：热电场发射（电弧高温使阴极持续发射电子）→热游离（高温下气体分子剧烈碰撞产生大量电荷）→形成持续稳定的等离子态电弧。
1.3 电弧模型与影响因素
基于能量守恒定律建立基础电弧模型：
单位长度电弧能量变化=输入功率-散热功率，并推导经典Mayer电弧模型，明确拉弧的核心影响因素：
电压：相同间隙下电压越高，电场强度越大，越易击穿且拉弧长度更长；
电流：电流越大，电弧能量越高、持续时间越久；
绝缘介质：热导率高、电离能高的介质（如SF₆）更易熄弧；
电极特性：导电性好、熔点沸点高的材料烧蚀更轻；尖端电极会导致电场集中，加剧拉弧。
2、试验策划与数据分析
2.1 试验总体设计
监测手段：从光（高速相机观测电弧形态）、热（热电偶、红外热成像测温度）、电（BMS、示波器采集电压电流）、声（超声波传感器检测特征声波）四个维度监测拉弧过程。

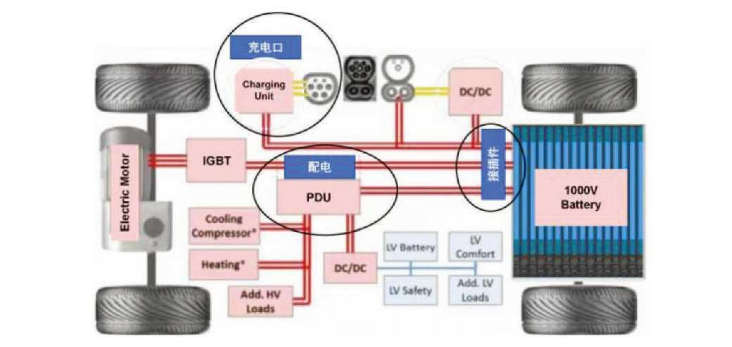

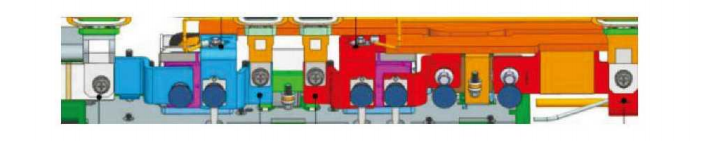

试验对象：选取整车拉弧风险最高的3处连接位置（如下图所示）：
电池包配电螺栓：长期行驶易退扭松动，大电流+振动下易拉弧；

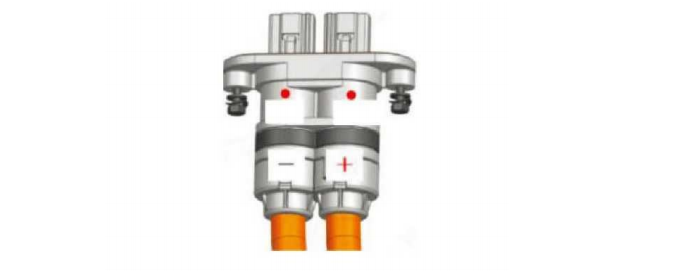

高压插接件：生产/使用中易被拉扯导致端子退针；

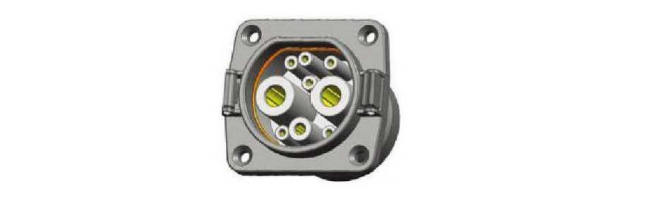

充电口：超充大电流下误拔枪易引发拉弧。
2.2 电池包配电螺栓虚接振动拉弧试验

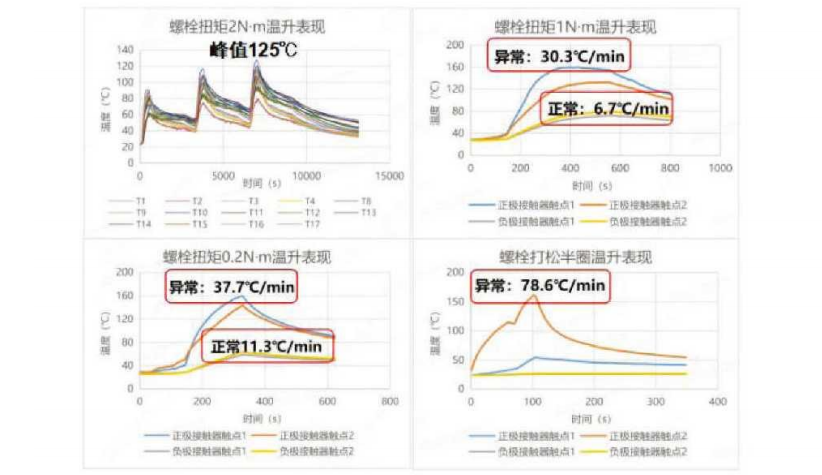

（1）静态温度特性（螺栓虚接温升变化）
通过控制螺栓不同退扭程度测试温升，结果表明：
扭矩≥2N·m时，温升与正常工况无明显差异，峰值125℃；
扭矩1.5N·m时，平均温升速率30.3℃/min（正常为6.7℃/min）；
扭矩0.2N·m时，温升速率37.7℃/min（正常为11.3℃/min）；
螺栓打松半圈（扭矩为0）时，温升速率达78.6℃/min，拉弧着火风险急剧升高。
（2）动态电信号特性（螺栓虚接电信号变化）

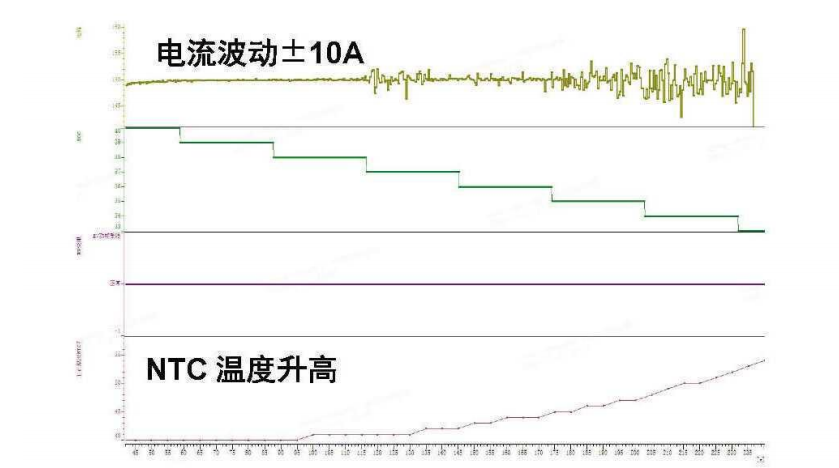

螺栓扭矩接近0时，充放电叠加振动工况会出现电火花，此时电流波动±10A，NTC温度显著升高，原因是振动导致触点反复开闭，空气间隙被持续击穿。
（3）BMS分级保护策略与验证

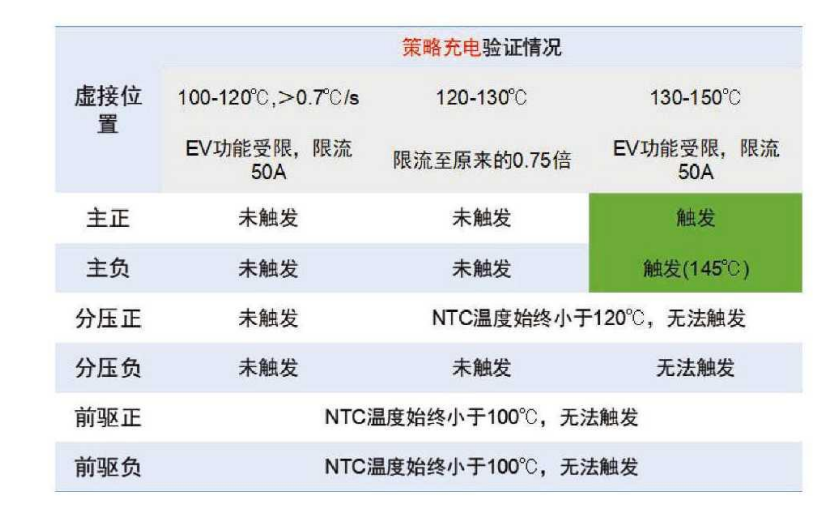

基于温度阈值制定三级保护策略：
验证结果：主正、主负配电螺栓位置可有效触发保护；分压回路、前驱回路螺栓因工作温度低，无法达到触发阈值。
（4）策略有效性验证

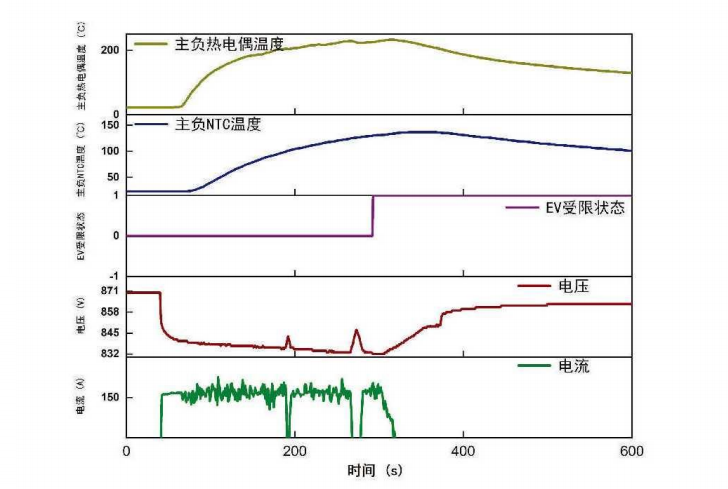

将主正螺栓打松半圈，在130kW放电+振动工况下，螺栓处出现拉弧，温度持续上升；当温度达到130℃时，BMS成功触发限流，58s后电流降至50A，热电偶最高温度213℃后开始下降，证明小强度拉弧下，基于温度的BMS限流策略可有效抑制拉弧着火。
2.3 高压插接件拉弧试验
（1）虚接振动拉弧
试验条件：端子退针20mm+螺钉打松+500A充电+振动，结果：
拉弧迅速剧烈，最高温度达830℃，导致正负极公母头熔融、托盘烧穿；

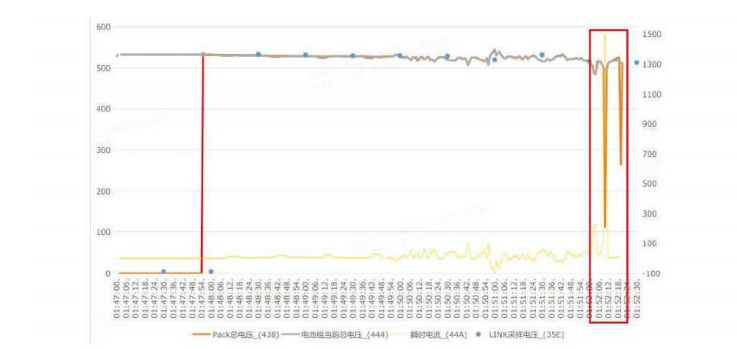

电信号表现为PACK电压骤降200V，瞬时电流飙升至1500A；
拉弧发展速度远超BMS响应时间，无法通过软件策略保护，必须在车辆下线前严格检查高压线束端子装配质量。
（2）喷盐水拉弧
模拟沿海潮湿、电池包进水工况，对高压正负极喷洒盐水后振动：
试验现象：盐水降低绝缘性能，导致正负极反复通断，拉弧强度随温度升高持续加剧；

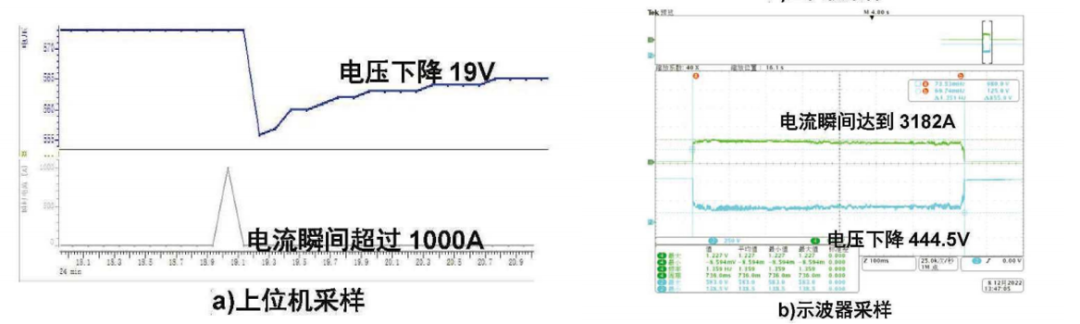

电信号差异：上位机（采样率1Hz）显示电流瞬间超1000A、电压降19V；示波器（采样率1MHz）捕捉到拉弧持续740ms，最大电流3182A、最大电压降444.5V；
结论：BMS低采样率无法捕捉瞬时大电流拉弧，需选型适配的高速分断接触器，拉弧发生时立即断开回路。
2.4 拔充电枪拉弧试验
使用机械臂模拟不同电压、电流下的误拔枪工况：

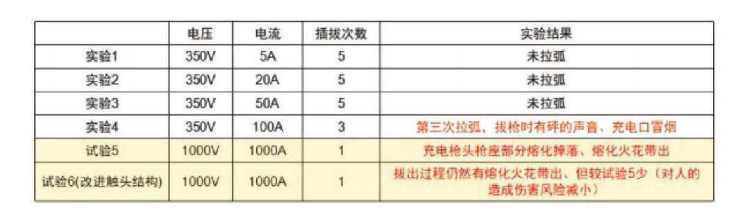

基础试验结果：350V/100A时第三次拔枪出现拉弧；1000V/1000A时充电枪头部分熔化，火花飞溅；
触头结构优化：将原有触头改为套筒式结构，增加气体间隙，降低电场强度并提升散热能力；
优化效果：1000V/1000A拔枪时仍有熔化火花，但带出量显著减少，对人体的伤害风险大幅降低。
2.5 结论与防护体系
基于试验结果，将高压系统拉弧分为两类并提出针对性防护措施：
连续拉弧：
瞬时电流>1000A：通过高速分断接触器及时断开回路；
瞬时电流<1000A：通过BMS监测温度和电流波动，分级限流抑制拉弧。
一次拉弧（如拔充电枪）：通过优化触头结构（如套筒式）降低拉弧强度，减少熔融物飞溅。
3、比亚迪直流电弧检测专利解析
新能源汽车动力电池因材料老化、连接失效、进水漏液等问题易产生直流电弧。与交流电弧不同，直流电弧无电压过零点，一旦产生极难熄灭，长时间燃弧会导致电池局部击穿、模组过热，最终引发热失控起火，是高压电池系统最主要的安全隐患之一。
3.1 研究背景与传统检测技术的缺陷
现有主流方案通过采集高压回路的电压、电流信号进行电弧判定，存在三大不可克服的缺陷：
高低压无法隔离：检测电路需直接接入高压回路，增加了电池系统和检测电路的失效风险；
信号混杂严重：采集到的电信号包含电池正常工作信号和故障电弧信号，难以设置合理的判定阈值，误检率和漏检率高；
平台适配性差：不同电压、容量的电池需要重新设计阻抗匹配电路，无法实现平台化复用。
3.2 直流电弧检测电路
专利的核心创新是放弃传统电信号检测，转而采集电弧发生时产生的高频振动信号，通过三级模块化电路实现精准检测。
1. 整体电路架构

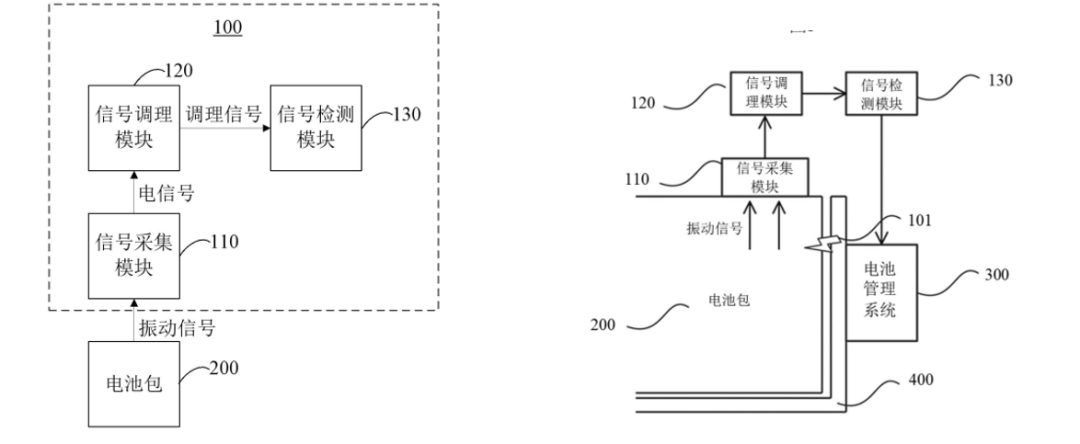

如下图所示，检测电路 100 采用三级串联设计：
信号采集模块 110：接收电池包 200 产生的振动信号，转换为电信号；
信号调理模块 120：对原始电信号进行滤波、放大和特征提取，得到标准化调理信号；
信号检测模块 130：对调理信号进行模数转换和特征匹配，输出电弧判定结果并发送至 BMS 300。
其中，检测电路与整车系统的连接关系：检测电路完全独立于高压回路，仅通过低压线束与 BMS 通信，实现了高低压完全隔离。
2. 信号采集模块

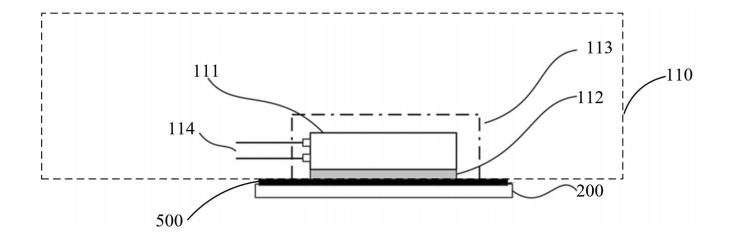

如下图所示，信号采集模块 110 是实现非接触检测的核心，由四部分组成：
传感器 111：核心检测元件，优先采用压电传感器（将振动转换为电压信号）或PVDF 薄膜传感器（将振动转换为电荷信号），可捕捉电弧产生的 kHz 级高频振动；
耦合剂 112：填充在传感器与电池包包覆膜 500 之间，用于固定传感器并高效传递振动信号，通过优化声阻抗匹配提升检测灵敏度；
金属屏蔽层 113：包裹传感器和耦合剂，屏蔽外界电磁干扰，避免车载电子设备的噪声影响检测精度；
信号输出端 114：通过低压线束将转换后的电信号传输至信号调理模块。

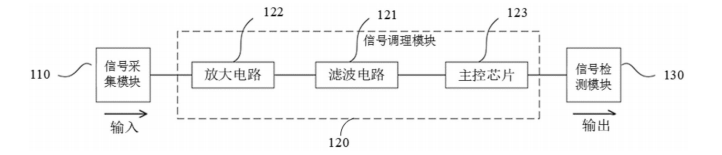

3. 信号调理模块

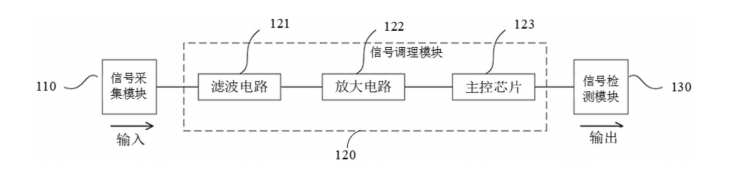

信号调理模块负责将微弱的原始电信号（mV 级）处理为可识别的标准信号，提供两种拓扑结构：
拓扑一：先滤波后放大，适用于干扰较强的场景；
拓扑二：先放大后滤波，适用于信号极微弱的场景。

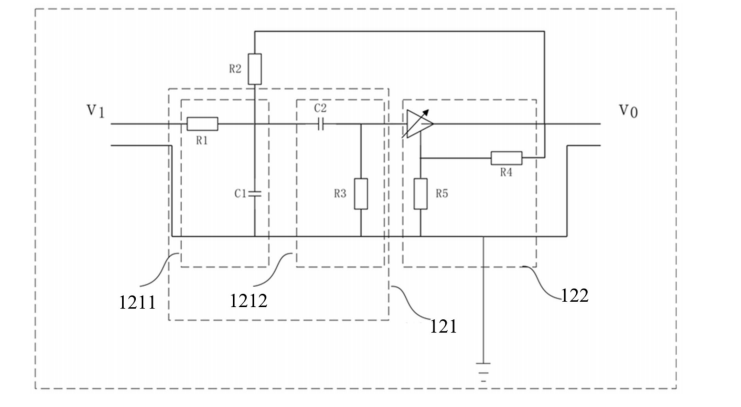

下图展示了具体的电路原理图，核心包括：
带通滤波电路 121：由低通滤波电路 1211（R1、C1）和高通滤波电路 1212（C2、R3）组成，可滤除电池正常行驶振动（低频）和车载电力电子设备噪声（高频），仅保留电弧特征频段的信号；
放大电路 122：采用三极管 + 电阻网络构成的放大电路，可将 mV 级信号放大至 V 级，满足后续处理要求；
主控芯片 123：执行边缘计算，通过傅里叶变换、小波变换等算法提取信号的时域和频域特征（如电弧特有的低频峰值），大幅降低后续信号检测模块的计算压力。
4. 信号检测模块 130
模数转换（AD）模块：将模拟调理信号转换为数字信号；
判定模块：将提取的特征与预设的直流电弧特征库进行匹配，若匹配成功则判定为电弧故障，并立即向 BMS 发送故障信息。
3.3 直流电弧检测方法

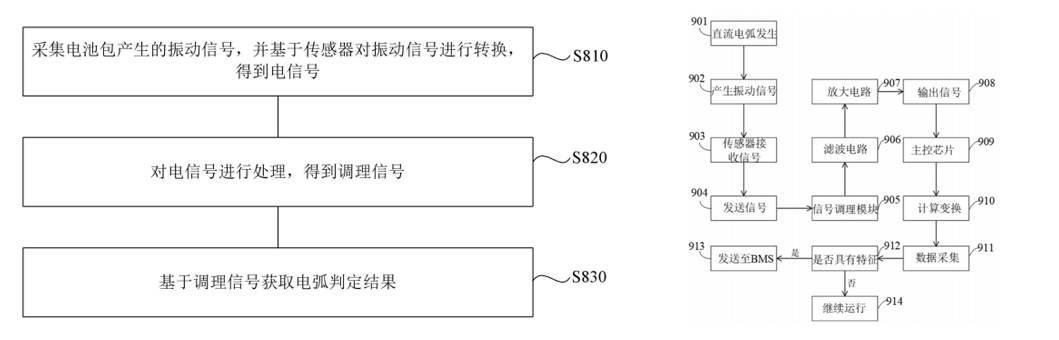

1. 基本检测流程
检测方法分为三个核心步骤：
信号采集：通过传感器采集电池包产生的振动信号，转换为电信号；
信号调理：对电信号进行滤波、放大和特征提取，得到调理信号；
电弧判定：基于调理信号的时域和频域特征，判断是否发生直流电弧故障。
完整的检测闭环流程：
直流电弧 101 发生，产生特征高频振动信号；
振动信号通过耦合剂 112 传递至传感器 111；
传感器将振动信号转换为微弱的电压 / 电荷信号；
信号经滤波电路 121 滤除杂波，再经放大电路 122 放大；
主控芯片 123 对信号进行傅里叶 / 小波变换，提取电弧特征；
信号检测模块 130 进行模数转换和特征匹配；
若匹配到电弧特征，立即向 BMS 发送故障信息，BMS 触发分级保护（限流、断电等）；
若未匹配到特征，系统继续循环检测。
4、总结
1000V 高压架构的开发难点，本质上是从 “低电压大电流” 向 “高电压小电流” 的技术路线转型，它不仅要求车企掌握高压电气系统的核心技术，还需要推动整个产业链的升级。相比 800V 平台，1000V 平台的技术门槛更高，投入更大，但也能带来更极致的超充体验和更低的整车能耗。
