冷却液这一基础化学品的长期防腐性能不足，是如何击穿了由材料选择、密封设计和系统监控构成的层层防线，进而摧毁了整车的高压安全系统，导致最终的起火事故发生的？
作为目前市场绝大部分的纯电动汽车，其热管理依赖液冷系统，核心冷却对象为动力电池包（含电芯、高压巴片）和电控单元（含IGBT、高压端子），冷却介质为电动汽车专用冷却液。而从近年来已经发生的诸多冷却液点蚀泄漏导致起火的事故中，可以发现存在一条清晰的失效链条：
“缺陷冷却液（Cl⁻超标/缓蚀失效）” + “薄弱水冷板（铝氧化膜/焊缝缺陷）”在“恶劣工况（高温/冲刷）”的催化下
→ 诱发并加速“点蚀”
→ 导致“穿孔泄漏”
→ 引发“高压绝缘失效”
→ 最终可能造成“拉弧/热失控/起火”。
本篇文章，我想用五个章节，从电池水冷板、新国标冷却液、点蚀发生、快/超充影响、绝缘失效，5个方面重新梳理一遍，来详细描述这一过程是如何发生的。
动力电池与钎焊液冷板
第一章：认识“心脏”的“散热器”——动力电池与钎焊液冷板
1、为什么电池需要强力散热？
动力电池是电动汽车的“心脏”。它在充放电时会像人运动一样产生大量热量。温度过高（超过35°C）会极大影响电池寿命与安全性，严重时甚至可能引发热失控起火。因此，一个高效的散热系统至关重要。

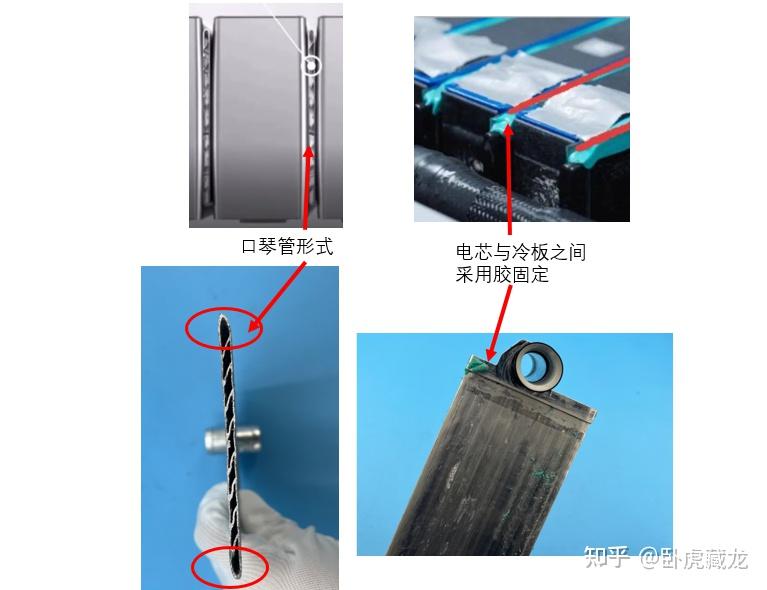

2、什么是钎焊液冷板（口琴管式）？
这是目前主流的电池散热部件。您可以把它想象成一块扁平的“暖气片”，贴在电池包底部/侧边。它的核心结构和工作原理如下：
主要构成：
口琴管：内部有多条平行的细小流道，像口琴的簧片，冷却液在其中流动带走热量。
集流管：分布在口琴管两端，负责将冷却液均匀分配到各条细小流道，并汇总流出。

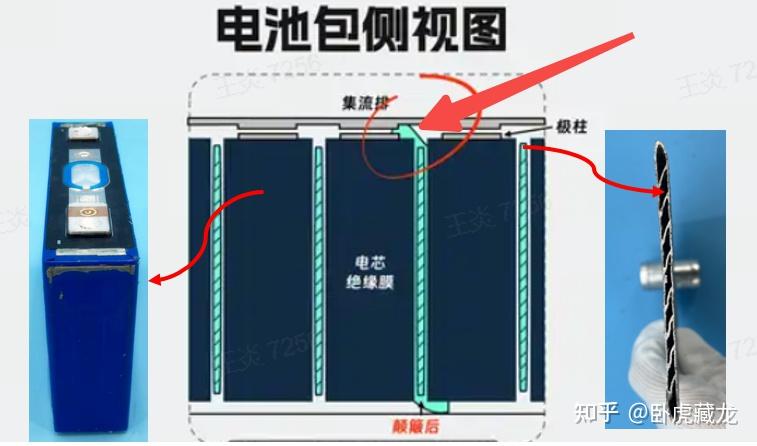

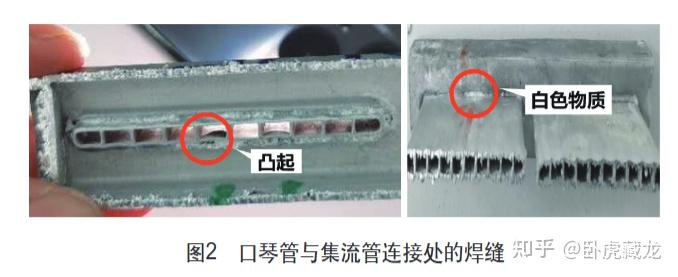

口琴管式水冷板潜在泄漏点示意图，泄漏多发生在口琴管与集流管的连接焊缝处

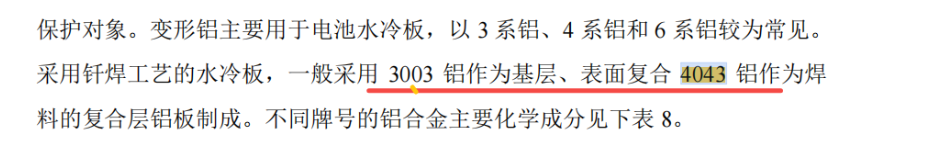

铝合金主体：当前主流动力电池液冷板多为口琴管式结构，采用铝合金钎焊工艺制造。其构成主要包括3003铝合金基材、4043铝硅合金钎料以及由两者焊接形成的复杂流道系统。该结构虽实现了轻量化与高效换热，却在材料与界面层面埋下了失效的种子。
工作原理：冷却液在口琴管的细小流道中高速循环，流经电池底/侧部时吸收热量，变成“热水”流出，再经过车头散热器冷却后，变回“冷水”继续循环，如此往复，将电池热量持续带走。
这种冷板天生的“阿喀琉斯之踵”（固有缺点）：虽然这种结构散热效率高，但它存在一个与生俱来的致命弱点——焊缝。
1. 材料电化学不均一性：

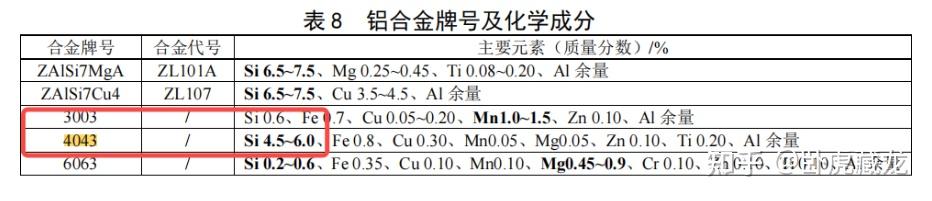

钎焊焊缝是典型的 “异种材料连接区” 。基材3003铝（Si≈0.6%）与钎料4043铝（Si=4.5-6.0%）在化学成分上存在显著差异，导致二者在电解液环境中的自腐蚀电位不同。
这种差异构成了电偶腐蚀（Galvanic Corrosion） 的理想条件，使焊缝区域成为整个冷板中电化学活性最高的阳极区，优先发生溶解。
2. 微观结构缺陷：

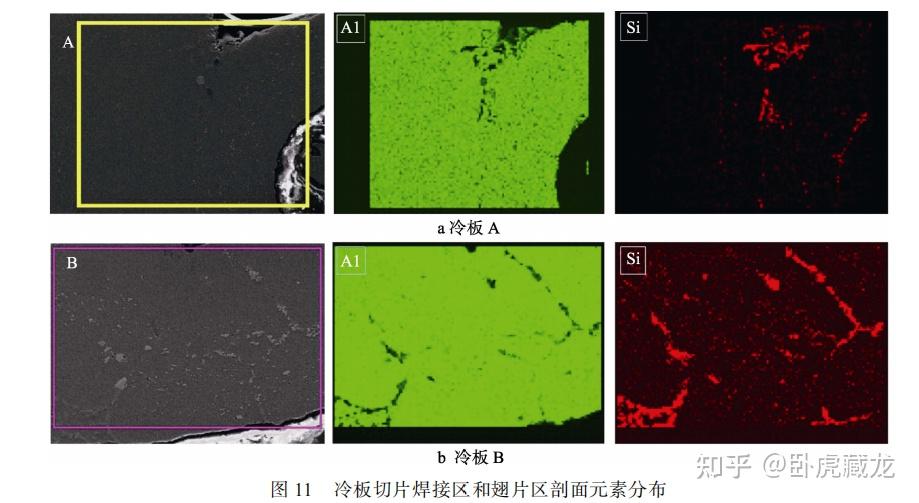

钎焊过程易在焊缝及热影响区引入微观组织不均、共晶相偏聚及残余应力。研究显示，铝硅镁钎料（如4004）中的硅元素分布状态会显著影响冷板在冷却液中的反应行为，硅的偏析可能导致局部腐蚀敏感性急剧升高。这些微观缺陷成为腐蚀介质优先攻击的“突破口”。
资料来源：铝硅镁4004钎料对冷板与硅酸盐体系乙二醇冷却液腐蚀相容性的影响研究
3. 机械可靠性瓶颈：
相比搅拌摩擦焊等工艺，钎焊接头的强度相对较低，在长期振动与热循环载荷下，抗疲劳性能不足，存在开裂风险。

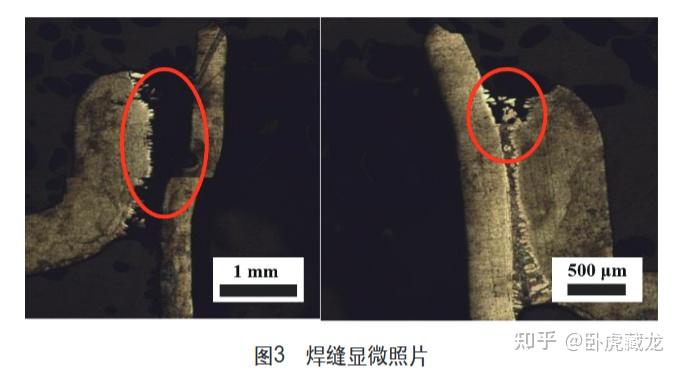

早期冷却液泄漏事故的拆解分析也证实，失效点多集中于“口琴管与集流管焊缝处”，金相观察可见焊缝存在因腐蚀加剧的明显缺口。
它警示目前所有的新能源车企们：
制造工艺至关重要，焊缝是整块水冷板最薄弱、最易被攻击的部位，所有问题都将从这里爆发。需要不断提升水冷板焊接质量和均匀性。
电动汽车专用冷却液
第二章：认识“血液”——电动汽车专用冷却液
1、冷却液应该是什么样？
理想的冷却液应该是绝缘、防腐、防冻的“万能卫士”。国家标准对其有严格规定：
低电导率：初始电导率 ≤100 μS/cm（像纯净水一样几乎不导电），确保泄漏后不会导致高压短路。
极低腐蚀离子：氯离子（Cl⁻）含量 ≤10 mg/kg，硫酸根含量 ≤10 mg/kg。这些离子是腐蚀的“元凶”。
长效缓蚀：含有特殊的有机缓蚀剂，能在金属表面形成一层坚固的“保护膜”，隔绝腐蚀。
2、现实中的冷却液存在哪些“致命问题”？
然而，现实中冷却液常常“带病上岗”：
问题一：氯离子（Cl⁻）严重超标。这是诸多冷却液导致的事故中的核心祸首。

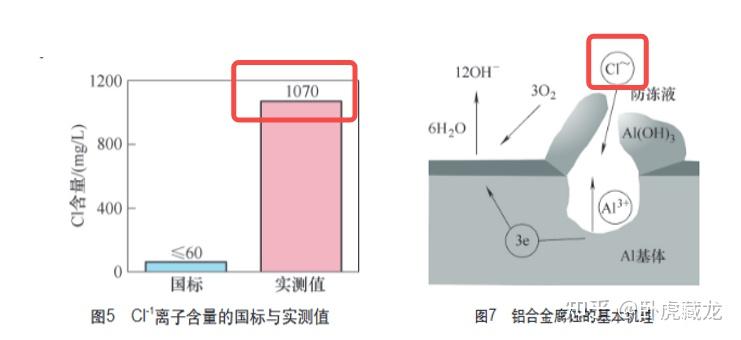

案例：在早期四川宜宾的一起故障案例中，冷却液Cl⁻含量实测高达 1070 mg/L，超标近18倍！同线路其他车辆也普遍超标。
理想MEGA事故同样源于“冷却液防腐性能不足”，标准分析明确指出Cl⁻是铝点蚀的关键触发因子。
来源：并非全是生产问题，也可能是在储存、运输和维修保养过程中混入了自来水或硬水，或者系统未清洗干净，旧液污染新液。
问题二：缓蚀剂失效。
冷却液依赖有机/无机缓蚀剂在金属表面形成保护膜。若配方不当（如硼酸盐含量超标，高温下促进铝腐蚀）、缓蚀剂消耗殆尽或长期高温分解，则保护膜无法有效生成或维持，金属基体直接暴露。
静态腐蚀试验数据表明，缓蚀不足的冷却液可使3003铝试片质量变化达-5.5 mg/片，而合格样品可控制在±1 mg/片以内。
问题三：电导率升高。
冷却液在使用中因吸收金属离子、助焊剂残留、缓蚀剂分解产物等，其电导率会持续上升。高电导率冷却液一旦泄漏，将极大增加高压系统短路风险。标准要求使用中电导率总影响≤300 μS/cm，但污染严重的系统可能远超此限。
它警示目前所有的新能源车企们：
冷却液质量是生命线，必须严格管控其离子含量和缓蚀性能。
点蚀的发生
第三章：腐蚀如何发生？——一场静默的“蚁穴溃堤”
当有问题的冷却液流经有先天缺陷的水冷板时，一场隐秘而致命的腐蚀就开始了。其核心是 “点蚀”。
第一步：攻击开始（点蚀萌生）
“特洛伊木马”：超标的氯离子（Cl⁻） 像特工一样，凭借其体积小、穿透力强的特性，专门寻找铝合金表面氧化膜（天然防锈层）最薄弱的地方——就是那条该死的焊缝——发起攻击。
“破防”：Cl⁻等侵蚀性离子优先吸附于焊缝、划痕等氧化膜薄弱处，引发局部膜破裂，形成微米级的点蚀核。

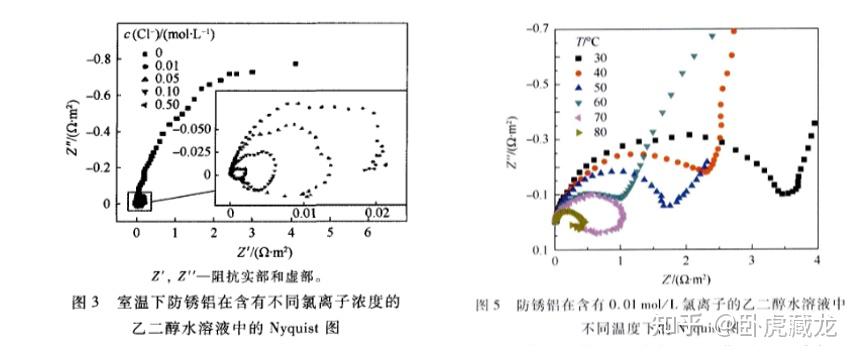

电化学阻抗谱显示，当Cl⁻浓度超过0.01 mol/L（≈354.5 mg/kg，远超国标要求）时，低频区出现感抗弧，标志着点蚀的萌生。
第二步：加速侵蚀（点蚀生长）
“大阴极，小阳极”效应：坑内暴露的活泼铝是“小阳极”，坑外大面积的氧化膜是“大阴极”。这种结构导致腐蚀电流高度集中，蚀坑像被聚焦腐蚀一样，疯狂地向金属深处钻探。
“催化剂”加持：

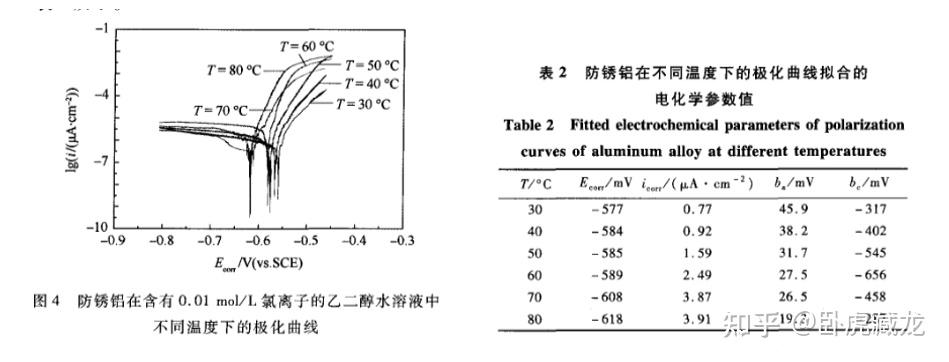

高温：电池工作，尤其是快充时，冷却液温度升高。温度每升10℃，腐蚀反应速率可翻倍。研究证明，高温下Cl⁻破坏氧化膜的能力更强。
冲刷：冷却液在流道内高速循环，产生持续的流体剪切力。这不仅阻碍保护膜的稳定修复，还会导致腐蚀产物脱落，使新鲜金属表面持续暴露，形成冲刷腐蚀（Erosion-Corrosion） 的协同加速效应。

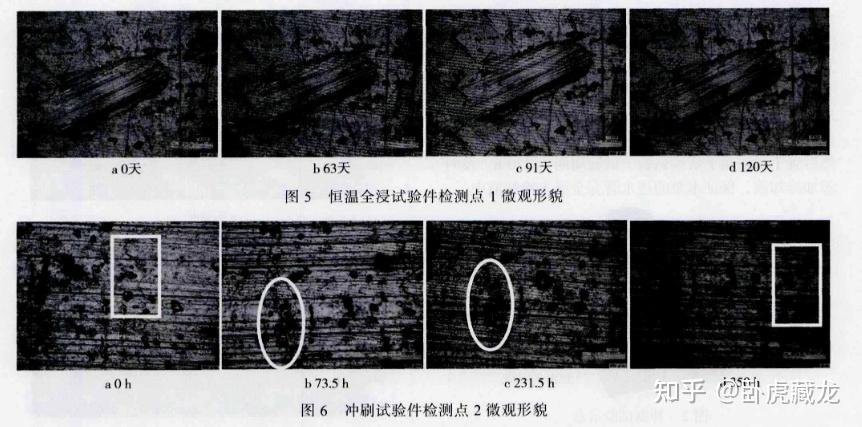

下图对比试验证实，冲刷条件下的腐蚀损伤远较静态浸泡严重。
第三步：灾难降临（穿孔泄漏）
这个隐蔽的过程持续数月或数年。最终，蚀坑深度超过水冷板的壁厚（通常仅1-3毫米），形成一个贯穿的小孔。

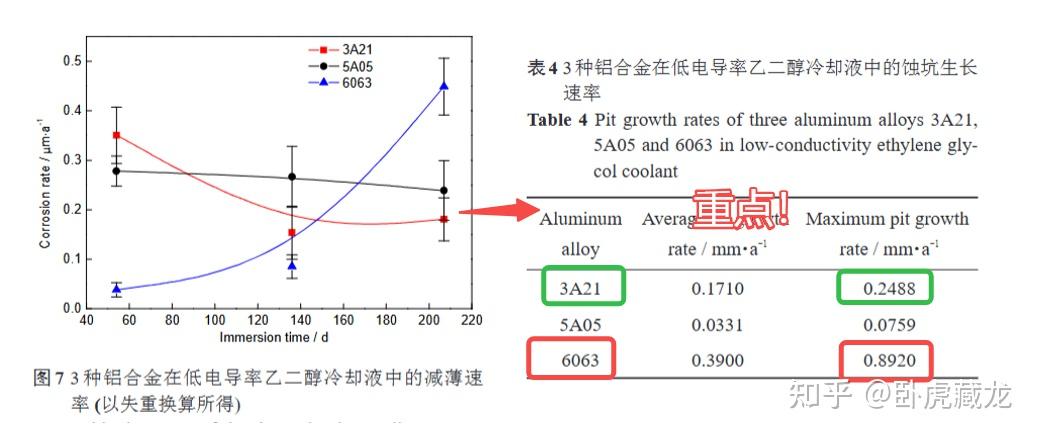

腐蚀程度：研究通过长期浸泡实验量化了腐蚀速度。例如，耐蚀性较差的6063铝合金，在207天后点蚀坑最大生长速率可达每年0.892毫米【3A21、5A05和6063铝合金在低电导率乙二醇冷却液中的腐蚀行为】。这意味着，在恶劣条件下，2-3年内就可能蚀穿。

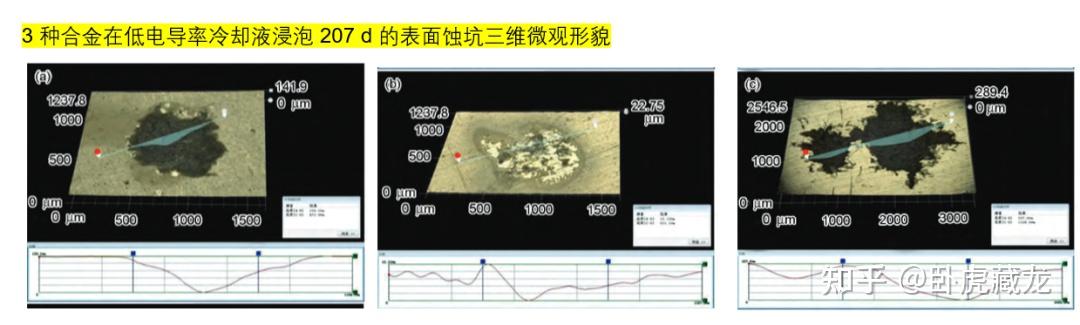

如下图：显微镜下的蚀坑三维形貌，其深度已非常可观，离穿孔仅一步之遥
它警示目前所有的新能源车企们：
维保规程不容有失，必须杜绝用自来水等污染冷却液，并定期检测更换。
超充的影响
第四章：新时代的“压力测试”——5C超快充带来的严峻考验
5C超快充意味着，电池在十几分钟内就能从低电量充至80%以上。这给散热系统和冷却介质带来了前所未有的极端挑战。
1、对水冷板的考验与风险：
极端热冲击：充电时，电池产热功率急剧飙升，水冷板需要在极短时间内承受巨大的热负荷，温度急剧上升。这加剧了铝基体与氧化膜之间的热应力，使氧化膜更易产生微裂纹。
交变应力疲劳：频繁的快充导致水冷板持续经历剧烈的“冷-热-冷”循环，如同反复弯折铁丝。这会加速焊缝等薄弱处的金属疲劳，可能与腐蚀协同作用，大大缩短其寿命。
2、对冷却液的考验与风险：
长期高温工作：为应对快充发热，冷却系统可能长期在较高温度下运行（接近80°C）。这会加速缓蚀剂的分解失效，并显著提升Cl⁻等腐蚀离子的活性，使腐蚀进程呈指数级加快。
电导率失控风险：高温和系统内更活跃的离子交换，会使冷却液电导率更快地上升，更快地丧失其关键的“绝缘”属性。
它警示目前所有的新能源车企们：
超快充技术在追求速度的同时，必须对散热系统的基础材料和化学兼容性提出更高、更苛刻的安全标准。否则，追求性能的“快车道”，可能成为引发安全隐患的“加速器”。
绝缘的失效
第五章：热失控的发生
点蚀坑深度超过水冷板厚度（通常 2-3mm）时，会导致水冷板穿孔，冷却液泄漏至高压区域（电池包内的高压巴片、电控单元的 IGBT 端子），具体泄漏路径：
1、冷却液的泄露
电池包水冷板穿孔：冷却液直接泄漏至电芯之间的间隙，或渗透到高压巴片（连接电芯的铜排）区域；

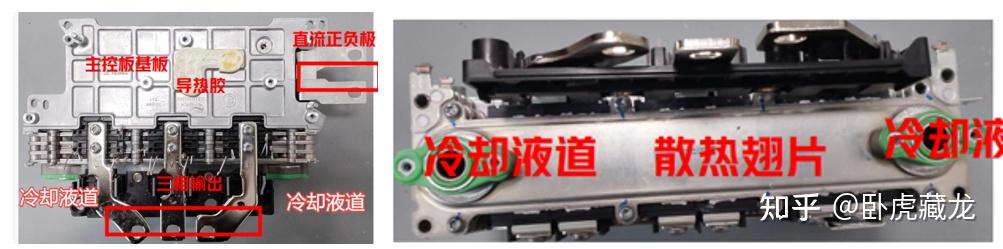

电控水冷板穿孔：冷却液泄漏至电控外壳内，接触 IGBT 高压端子、电容等部件。
2、漏电流增大→局部发热：冷却液汽化的前奏
导电冷却液形成的 “导电桥梁” 会导致高压系统出现漏电流（非短路电流，但远超安全限值）：
漏电流流经冷却液时，会因焦耳效应产生热量（Q=I²Rt），电导率越高，漏电流越大，发热量越大；

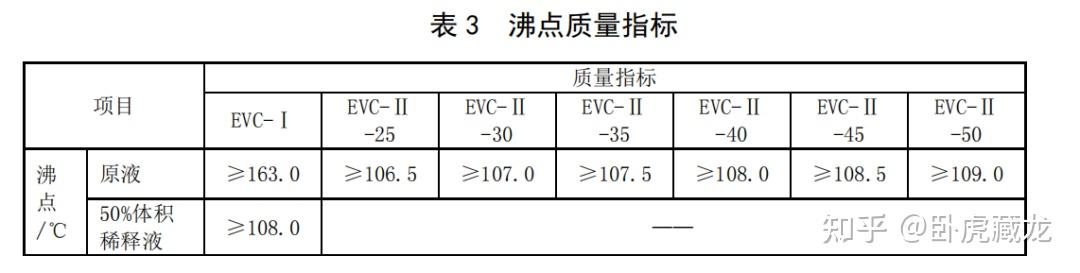

热量会使冷却液温度快速升高，当温度超过 100℃（冷却液沸点通常≥108℃，标准说明中表 3）时，冷却液中的水分会汽化产生气泡（标准说明中提到 “液体击穿的关键步骤是水分汽化”）。
3、气泡引发液体击穿→拉弧：高温的直接来源

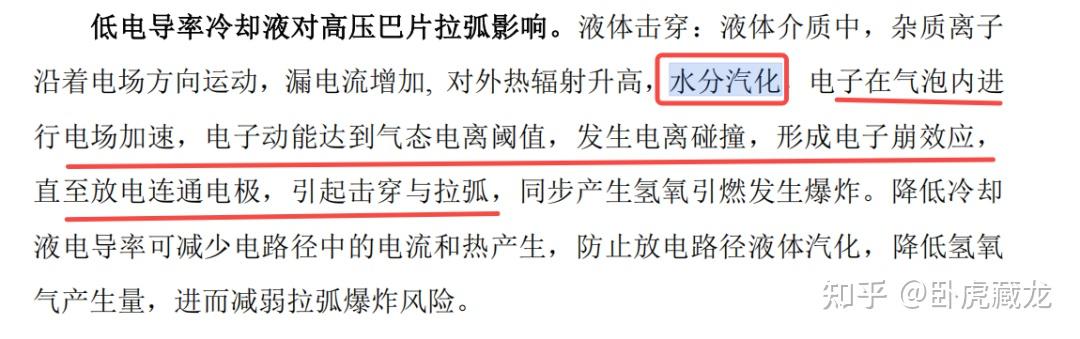

气泡的产生会彻底破坏绝缘，引发液体击穿拉弧，标准说明中详细描述了该机理：

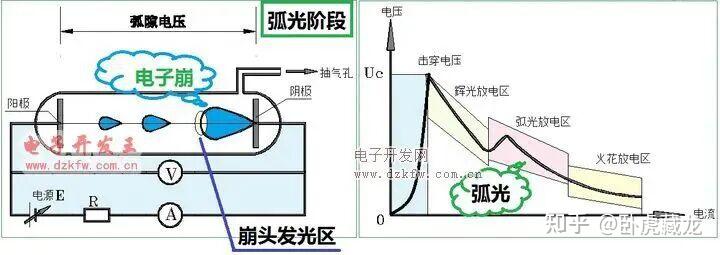

气泡内为空气，其击穿场强远低于液体，电子在高压电场下会在气泡内加速，动能达到气态电离阈值后，发生 “电离碰撞”，形成 “电子崩”；
电子崩持续发展，最终连通两个高压电极，形成 “拉弧”（类似电弧焊的高温电弧），拉弧温度可达 3000-5000℃，远超冷却液（乙二醇）的燃点和电池电解液的燃点。
4、拉弧引燃→热失控起火：最终结果
高温拉弧会通过两种路径触发起火：
直接引燃冷却液：拉弧高温瞬间点燃泄漏的冷却液（乙二醇为易燃有机物），形成明火；
触发电芯热失控：若拉弧发生在电池包内，高温会传导至电芯，导致电芯隔膜击穿（隔膜熔点一般约 130℃左右），正负极短路，释放大量热量和可燃气体（如 CO、CH₄），与明火混合后发生爆燃。
总结
现在，我们就可以把所有的拼图组合起来，形成一条完整的、从微小缺陷到重大事故的失效链条：
前提：使用了氯离子超标/缓蚀不良的冷却液 + 存在焊缝弱点的钎焊铝制水冷板。
第一阶段：静默潜伏期（数月-数年）
1.Cl⁻离子攻击焊缝处的氧化膜，诱发点蚀。
2.在高温和冲刷的持续作用下，点蚀坑向水冷板内部纵深生长。
3.此阶段车辆毫无异常，但水冷板正在被悄悄“掏空”。
第二阶段：故障预警期（数小时-数天）
4. 蚀坑穿透水冷板，冷却液开始微量泄漏。
5. 具有导电性的冷却液侵入电池包，导致电池绝缘电阻下降。
6. 车辆BMS（电池管理系统）检测到绝缘故障并报警。
第三阶段：灾难爆发期（瞬间）
7. 泄漏的冷却液在高压部件（如电芯正负极柱）间形成导电路径。
8. 在高电压作用下，冷却液可能产生气泡并引发高压拉弧，产生3000-5000°C的极高温度。
9. 高温电弧直接引燃泄漏的冷却液（乙二醇可燃）和/或烧穿电芯隔膜，引发电池内部短路。
10. 热失控连锁反应开始，电池包在短时间内爆燃起火。
结论与警示：
这个链条表明，最终起火的“明火”只是结果，而根源早在数月甚至数年前，就已经由不合格的冷却液和脆弱的水冷板焊缝埋下。

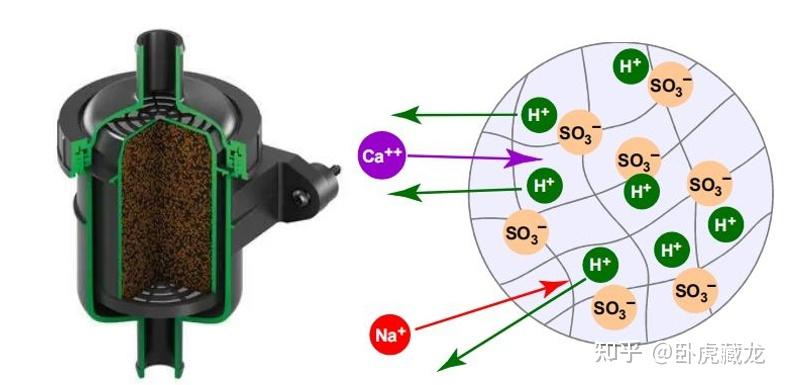

最后拓展一个小的想法，之前在开发燃料电池系统过程中，深受绝缘问题困扰，如果能把燃料电池系统的去离子器，适配化开发纯电动乘用车上，应该也是个不错的思路。
