从直流电到交流电：保时捷 AC Battery 如何重构电动汽车高压架构？
当前新能源汽车高压架构的主流量产集成化方案，是以「固定拓扑高压电池包 + 集中式多合一电驱系统」为核心的层级化架构：
电池包：仅作为储能单元，通过固定硬接线实现电芯 - 模组（可选） - PACK 的串并联，输出恒定范围的高压直流电；
电驱域：集中集成逆变器、DC-DC、OBC、PDU 等功率变换单元，负责直流 - 交流变换、电压等级转换、交直流充电、高压配电等所有功率控制功能，代表方案有比亚迪十二合一电驱、吉利星驱十一合一电驱等，全产业链已实现车规级量产的全流程标准化。
但其实在高压架构的演进逻辑上，各方车企的工程哲学差异其实是极为深刻的。保时捷交流电池的核心思路是把动力电池从“静态电芯堆叠”转向“动态模块化电源”——将传统的“电池组+逆变器+充电机”分解为一系列可独立控制的、兼具储能与变流功能的电池模块，通过模块间的动态串并联重组直接合成驱动电机所需的正弦交流电。

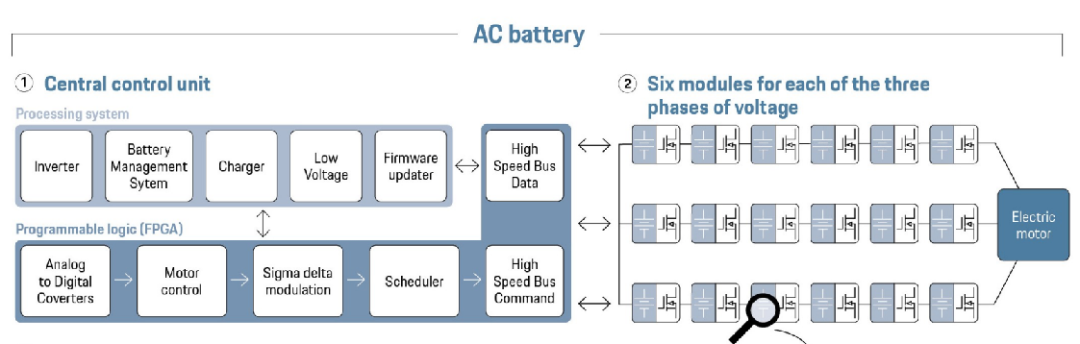

在具体架构设计上，保时捷AC Battery采用了模块化多电平串并联变流器拓扑，在拓扑根源上打破了“电池储能”与“电力电子变换”的物理边界。

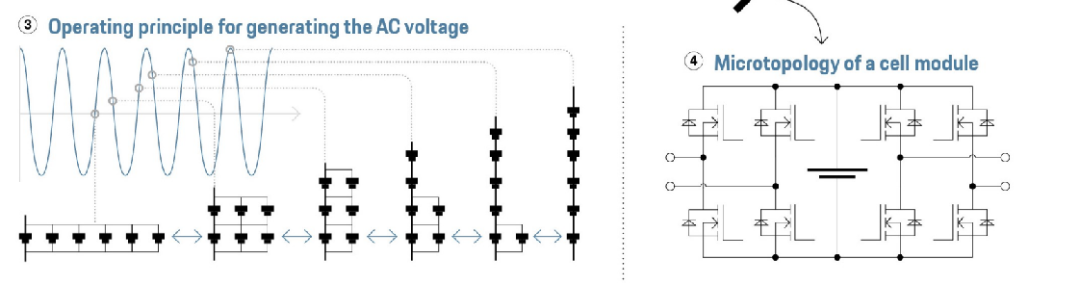

通过将传统电池包中固定串并联的电芯拆分为18个独立电池模块，分布于三相（每相6个模块），每个模块均配备功率半导体开关。在模块微观层面，每个电池单元模块集成8颗MOSFET，构成一个具备完整控制和变流功能的独立电源单元。
这其实反应了保时捷对于未来整车高压架构的全新思考：电动车辆对续航、空间、成本的极致要求，需要高压系统实现高度集成化。AC Battery 的诞生初衷，就是通过拓扑重构，在架构层面实现储能与功率变换的一体化设计，省去了传统架构的外置逆变器、车载充电机、高压 DC-DC 等独立部件，显著降低系统体积、重量与多级功率变换损耗；
另外故障时电池可自动分解为独立低压模块，单点故障支持跛行回家，维修与事故安全性大幅提升；同时通过增减模块数量即可适配不同功率与续航需求，实现更优的平台化扩展性。
尽管AC Battery在理论层面展现出诱人的技术前景，但从实验室走向量产阶段，它面临着传统架构所不具有的独特工程化矛盾。144颗功率半导体的可靠性与一致性挑战、高频切换调度算法复杂度与实时系统瓶颈、EMC电磁兼容与热管理的设计挑战，这些挑战并非简单的工艺改良能够逾越，而是深层架构选择带来的结构性难题，体现在成本、可靠性与系统设计三个维度。
本期，我们就通过保时捷关于AC Battery的四份核心专利，来了解保时捷针对上述问题工程落地的解决思路：
1、AC Battery的故障安全系统设计方法；
2、AC Battery的12V/48V低压辅助电源的集成与效率问题;
3、AC Battery的交流充电电压适配与车载充电器（OBC）消除问题;
4、AC Battery的动态重构下的荷电状态（SOC）精确估算问题
1、AC电池的故障安全系统设计方法

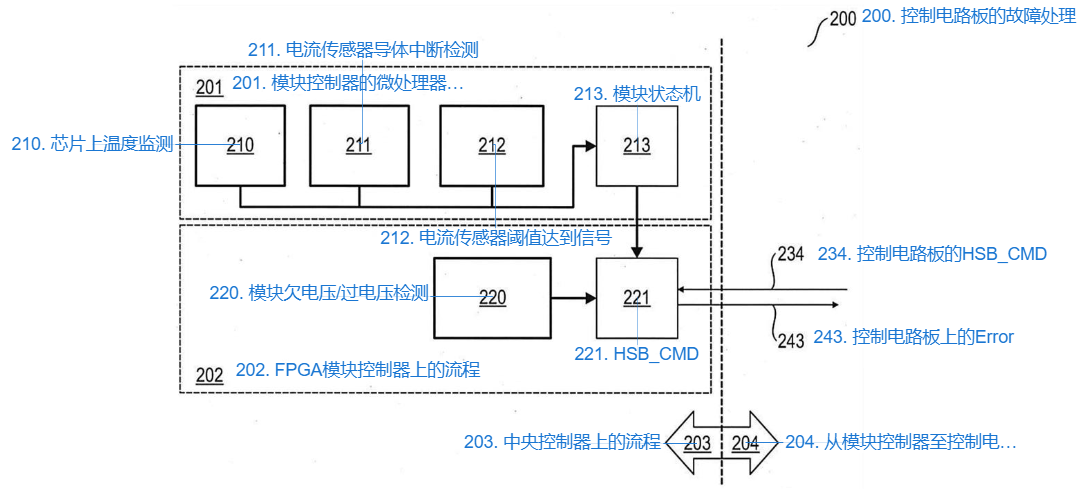

工程应用问题：交流电池内部包含大量可动态重构的电池模块、接触器和高速总线。当发生断线、故障环路触发、CAN总线异常等“中止故障”时，传统集中式控制器难以在极短时间内（微秒级）协调所有模块进入安全状态，可能导致高压触电、短路或电机失控。

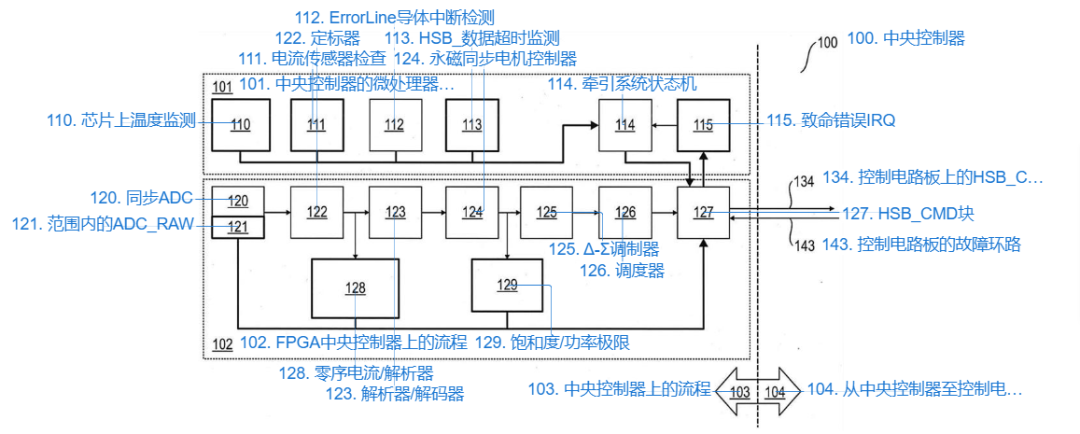

1.1 AC 电池安全基础架构
系统组成：中央控制器 + 多串级联可重构电池模块 + 接触器组 + 电流传感器 +双冗余通信链路（高速总线 HSB + 硬件故障环路），AC 电池直接输出三相交流电驱动牵引电机，无外置逆变器。
中央控制器硬件：采用FPGA + 多核微处理器异构架构，核心安全状态机固化在 FPGA 中实现硬件级执行，避免软件跑飞导致的控制失效。
双链路设计：所有电池模块、接触器、外围单元同时接入高速总线（用于正常控制指令传输）和硬件故障环路（用于紧急故障信号传输），两条链路物理独立、互不干扰。
1.2 中止故障定义与分级响应机制
中止故障：定义为需立即进入安全状态的致命故障，触发条件包括：高速总线断线、故障环路硬件触发、CAN 总线上报错误运行状态、电流传感器全失效 / 多数失效、相电流超范围、转子位置解析错误、功率流超限。
三级故障响应：
非致命错误：启动软停机（soft shutdown），逐步降低功率后安全停机
扭矩控制失效 / 转速超限：启动快速停止（QuickStop），零扭矩控制电机停转
中止故障：启动紧急安全停机，执行三级时序安全切断流程
1.3 三级时序安全切断执行逻辑
识别到中止故障后，按以下严格时序执行安全状态建立：
微秒级模块旁路：中央控制器通过高速总线广播 "旁路" 指令，所有电池模块同步切换至 "Bypass-" 状态，电流绕过所有电芯，整串无有效电压输出
毫秒级接触器动作：主动短路（AKS）接触器闭合实现电机三相短路，充电回路接触器断开隔离充电端口
最终中央控制器切断：锁死安全状态，仅能通过上电复位（Power-On-Reset）重启退出
2、集成 12V/48V DC 转换器的方法和电路
工程应用问题：传统电动车需要独立的DC‑DC转换器将高压电池（400-800V）降压至12V或48V，为车载低压负载供电。该独立部件占用空间、增加成本且引入额外能量损耗。在交流电池中，如何利用已有的模块化拓扑“零成本”产生低压辅助电源是一个挑战。

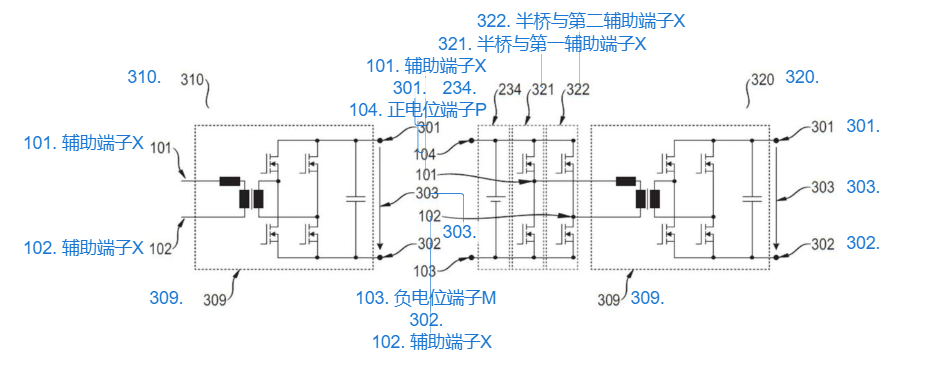

2.1 核心方案：辅助端子复用基础拓扑

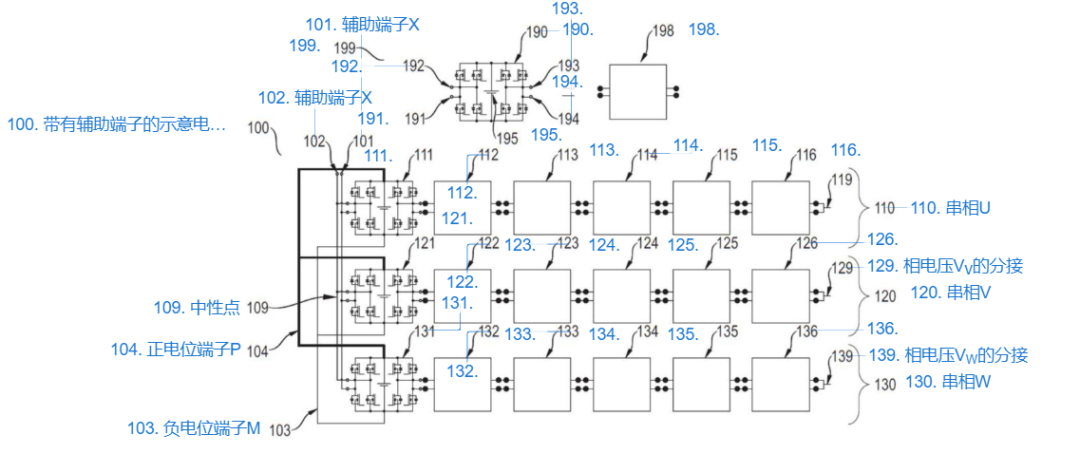

适配 AC 电池对称模块拓扑：每个电池模块包含 4 个半桥（8 个 MOSFET）+ 储能单元，具备双芯输入 / 输出端子，三相串输入端互连形成双星点结构
无改造辅助端子引出：
双星点处引出 2 路星点辅助端子（X1、X2）
引出所有相串首模块的公共正电位端子（P）、公共负电位端子（M）
核心复用逻辑：复用各相串首模块输入侧的半桥开关作为 DC 转换器的驱动桥臂，无需额外增加主功率半导体器件。
2.1 多场景适配的集成 DC 转换器拓扑方案
基于上述辅助端子，保时捷提供4 种可无缝切换的转换器方案，均无需改动 AC 电池主功率回路：

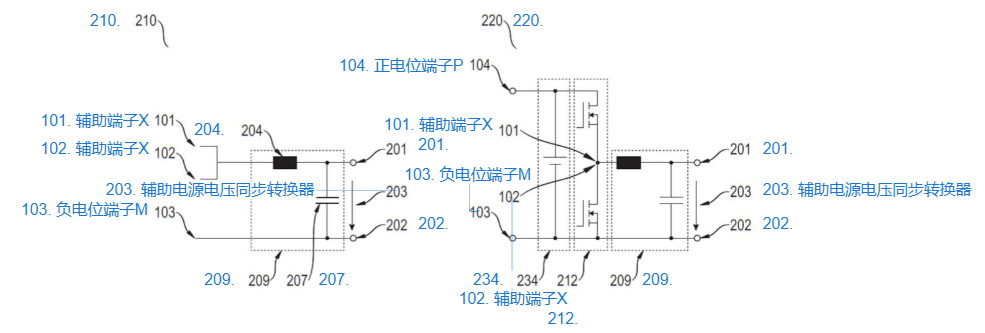

方案 1：同步降压转换器
适配场景：12V 车载低压系统，小功率、低成本需求
电路连接：星点辅助端子 X1、X2 共同连接至电感 L，公共负电位端子 M 连接至 DC 链路电容 C
工作原理：复用首模块输入侧半桥的开关动作驱动电感，实现同步降压变换

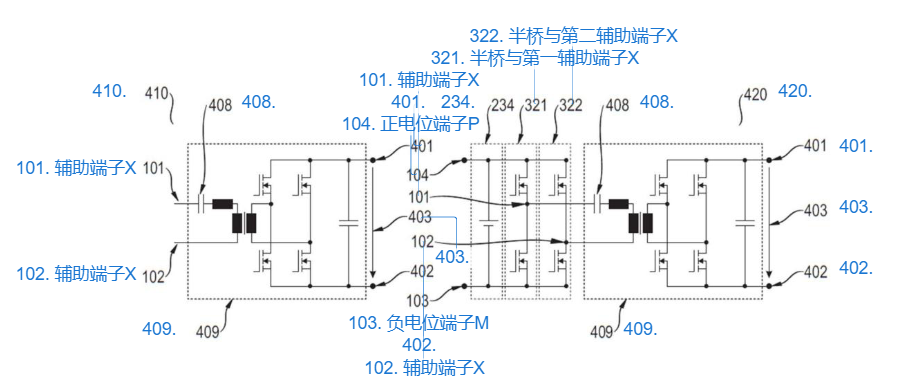

方案 2：双有源桥（DAB）转换器
适配场景：高隔离、中大功率场景（如 48V 系统）
电路连接：双星点 2 路辅助端子 X1、X2 分别连接至变压器原边线圈两端
工作原理：原边侧复用首模块并联半桥作为全桥驱动，副边侧配置全桥电路，实现原副边高压隔离与双向功率传输
方案 3：LLC 谐振转换器
适配场景：高效率、宽输入电压范围场景
电路连接：在双有源桥拓扑基础上，在 X1 端子与变压器原边之间串联谐振电容
工作原理：控制首模块半桥工作在谐振频率点实现软开关，全负载范围开关损耗极低，效率可达 95% 以上

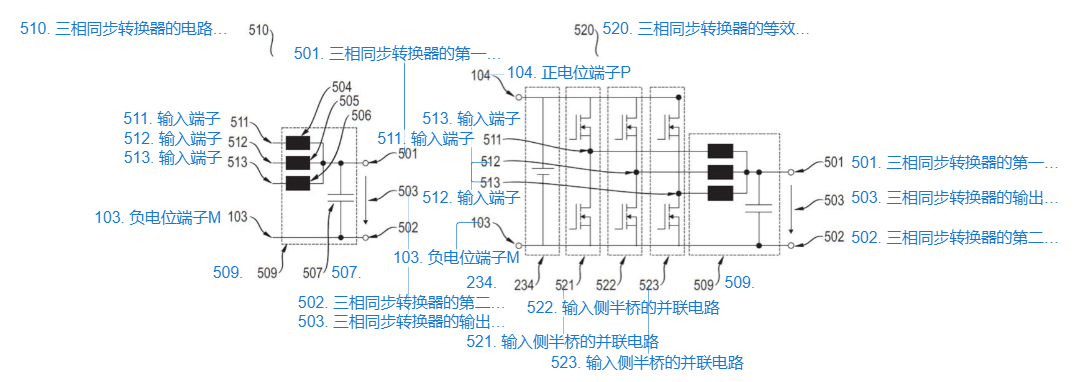

方案 4：三相同步转换器
适配场景：大电流、三相均衡场景
电路连接：各相串首模块的输入端子与星点之间分别串联独立电感，公共负电位端子 M 连接公共电容
工作原理：三相分别复用对应相首模块的半桥驱动，三相驱动均衡，不会导致各相串模块负载不均，输出电流大、纹波小
低阻抗辅助电源扩展设计
基于公共正电位端子 P 和公共负电位端子 M，提供第二路辅助电源输出
优势：电源电流无需流经模块半导体开关，直接从储能单元正负极取电，回路阻抗显著降低，可提供大电流、低损耗的辅助电源输出（如 48V 车载电源）
解决了传统星点取电方案中，需要持续导通模块半导体开关带来的导通损耗、各相串负载不均的问题
3、交流充电电压适配与车载充电器（OBC）消除问题
工程应用问题：传统电动车使用固定串并联的电池包，必须依赖车载充电器（OBC）将交流充电桩的电压转换为电池所需的直流电压。当充电桩电压等级与电池不匹配（如低压桩充高压电池）时，无法直接充电。交流电池虽然可动态重构，但如何根据不同的充电电压等级自动调整连接方式，实现无需OBC的直接交流充电，是亟待解决的工程难题。
3.1 一体化充电系统基础架构与核心原理
系统组成：可重构 AC 电池（中央控制器 + 3 个相串）+ 充电回路（充电开关 + EMI 滤波器）+ 充电源
核心充电原理：充电过程中，中央控制器实时调整 AC 电池相电压瞬时值，完全跟随充电电压的时域波形，原生实现功率因数校正（PFC）功能，无需额外 PFC 电路；同时通过相串拓扑重构，适配不同等级的充电电压，确保 AC 电池输出电压≥充电电压，实现充电电流全可控。
硬件基础：中央控制器采用 FPGA + 微处理器架构，充电控制逻辑在 FPGA 上实现，开关状态调度与电压跟随响应速度达到微秒级。
3.2 单相交流充电全场景拓扑重构方案
根据充电电压与 AC 电池相电压、线电压的匹配关系，提供 3 种可无缝切换的拓扑重构方案：

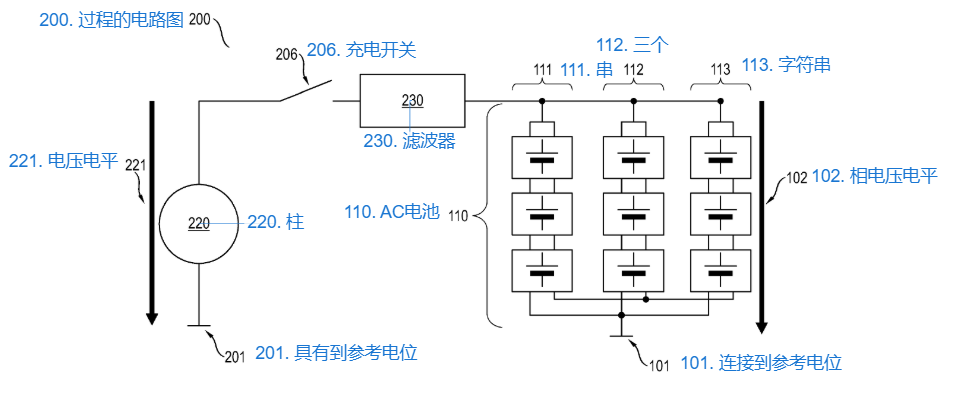

方案 1：低电压单相充电（如下图，充电电压＜AC 电池相电压）
拓扑重构：将 AC 电池的三个相串输出端并联，重构为单相输出
连接方式：直接通过滤波器连接至单相充电源
优势：无需额外整流电路，直接实现 AC-AC 充电

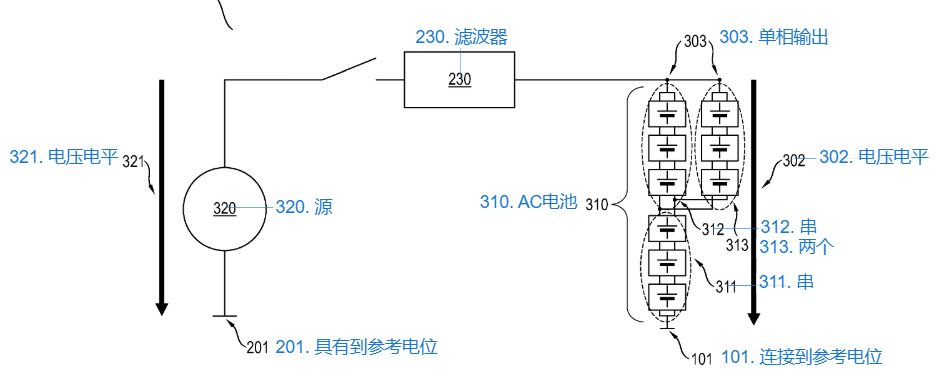

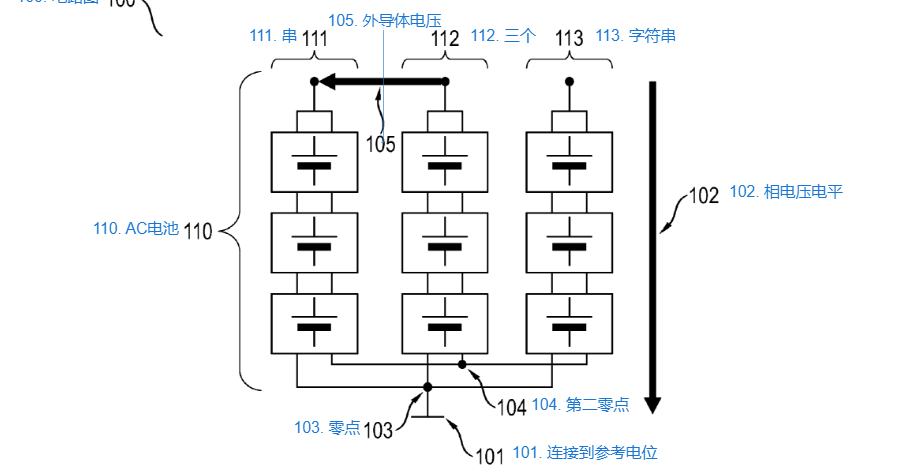

方案 2：中电压单相充电（如下图，AC 电池相电压≤充电电压＜AC 电池线电压）
拓扑重构：第一相串输入端接参考电位，第一相串输出端并联至另外两个相串的输入端，另外两个相串输出端并联形成单相输出
连接方式：直接通过滤波器连接充电源
优势：输出电压等级提升至 AC 电池线电压水平，适配更高的充电电压

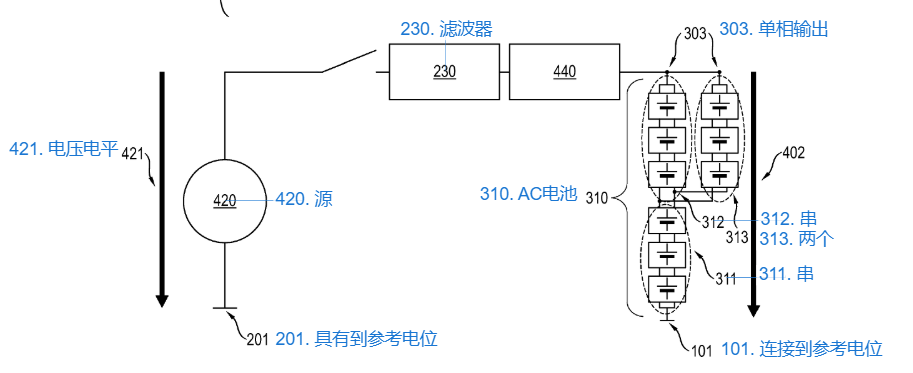

方案 3：高电压单相充电（如下图，AC 电池线电压≤充电电压＜2 倍 AC 电池线电压）
拓扑重构：在方案 2 的基础上，在 AC 电池单相输出端与滤波器之间增加单相整流器
工作原理：整流器将交流充电电压整流为正向脉动直流，AC 电池输出适配整流后的电压等级
优势：通过整流器将充电电压峰值减半，确保 AC 电池输出电压始终≥充电电压，适配超高压单相充电场景
3.3 三相交流充电全场景拓扑重构方案

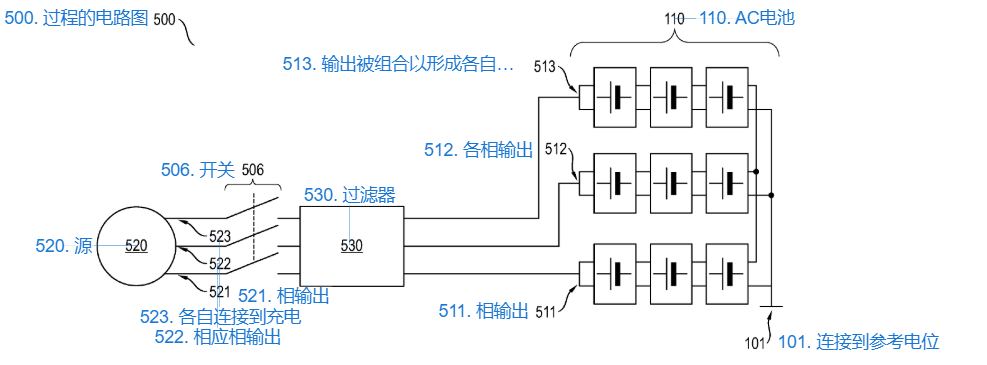

方案 1：低电压三相充电（如下图，充电电压＜AC 电池相电压）
拓扑重构：AC 电池三个相串输出端分别对应连接至三相充电源的三个相线
连接方式：直接通过滤波器连接
优势：每个相串独立跟随对应相线电压波形，原生实现三相 PFC，直接 AC-AC 充电

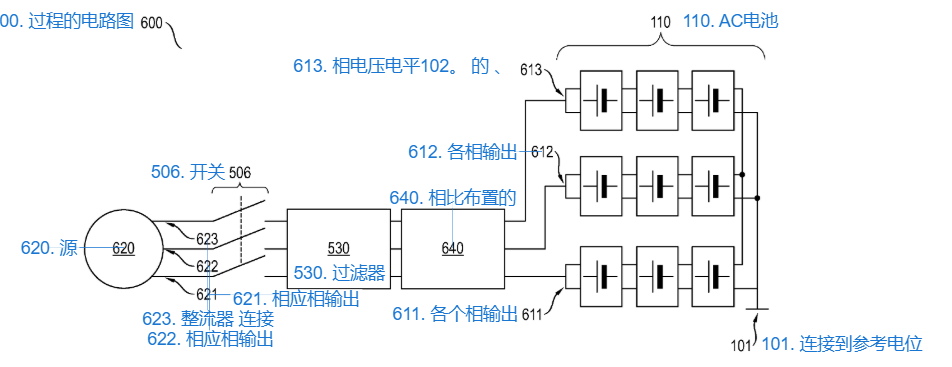

方案 2：中高电压三相充电（如下图，AC 电池相电压≤充电电压＜2 倍 AC 电池相电压）
拓扑重构：在 AC 电池三相输出端与滤波器之间增加三相整流器
工作原理：整流器将三相交流充电电压整流为直流，AC 电池输出适配整流后的直流电压
优势：实现大功率三相快充，兼容现有高压三相充电桩
4、动态重构下的荷电状态（SOC）精确估算问题
工程应用问题：交流电池中的模块不断在串联、并联、旁路之间高频切换，导致每个电芯的电流路径和负载情况瞬息万变。传统的库仑积分法（基于电流传感器测量）会因传感器漂移、开关噪声和动态切换而积累巨大误差，无法准确获知每个能量存储单元的SOC，进而影响均衡控制和系统寿命。

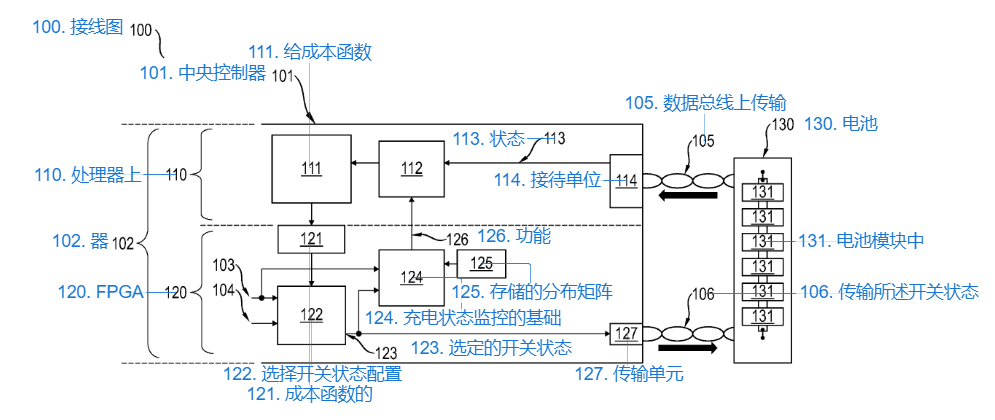

4.1 核心技术方案 SOC 监测与控制一体化基础架构
核心创新：将 SOC 监测功能内嵌于中央控制器的调度器内，调度器同时负责电池模块开关状态预设、SOC 监测、充放电调度，实现 SOC 监测与模块控制的微秒级同步，无传统 BMS 的通信延迟。
硬件拆分执行：调度器拆分部署在处理器单元（MCU）+ FPGA双单元
FPGA：负责开关状态分配、实时电流计算、监测态 SOC 估算
MCU：负责传感器数据采集、测量态 SOC 估算、双维度数据融合
4.2 双维度 SOC 融合估算核心方法
打破传统仅依赖实测电流安时积分的 SOC 估算方式，采用"测量态 SOC + 监测态 SOC"双维度融合的估算方案，大幅提升 SOC 估算精度：
第一维度：测量态 SOC 估算（MCU 实现）
数据来源：通过测量传感器持续采集相电流、每个储能单元的端电压、电池模块阻抗、开关状态等参数
估算方法：安时积分法，提供基于实测数据的 SOC 基准值
第二维度：监测态 SOC 估算（FPGA 实现）
数据来源：持续记录模块开关状态、实时相电流、相电压、各开关状态下的回路阻抗
估算方法：建立电流分布模型，计算每个储能单元的实时电流流量，进而估算监测态 SOC
两种实现模型：
查表法：基于覆盖所有开关状态组合的赋值表直接获取电流
简化函数法：通过含储能单元电压、模块阻抗的分布矩阵，建立简化电流计算函数
双维度数据融合：通过卡尔曼滤波算法，将测量态 SOC 与监测态 SOC 进行融合，输出最终的 SOC 监测结果，同时通过实测数据持续修正电流分布模型与分布矩阵，形成闭环优化。
5、总结
从 2021-2023 年的核心专利布局，到 2025 年的实车可行性验证，保时捷 AC 电池技术已完成从理论到原型的关键跨越。但从商业可行性来看，保时捷已于2025年8月宣布放弃自研电池量产计划。首席执行官奥利弗·布鲁默指出，电池生产成本极高，需投入数十亿美元前期资金，且难以实现规模化生产；结合当前电动汽车市场的发展节奏，自研电池已无可行路径。这一决策从侧面印证了AC Battery在硬件成本摊销和规模化生产上面临的重大商业障碍。
综上所述，保时捷AC Battery代表了从“能量存储”到“能量主动合成”这一变革方向，在理论上实现了技术理想主义的极致。然而，它也必须面对半导体可靠性的统计学困境、异构控制的软件复杂性爆炸，以及耦合度极高的EMC/热管理等诸多结构性问题。未来是否会成为主流，取决于这些工程成本曲线是否会随着半导体工艺、AI调度算法和系统级封装技术的突破而降到可接受的范围。
