插枪握手失败、直接充不上电？小米汽车是如何解决 800V 车型桩车兼容难题的？
最近两年，国内新能源车的电压平台正在经历一次集体跃迁——从沿用多年的400V，快速走向800V，甚至更高。对车企来说，电压翻倍意味着在同样的电流上限下，充电功率几乎翻倍：过去400V平台顶到120kW、150kW就接近极限，800V平台则可以轻松冲击400kW、480kW级别，补能十几分钟就能跑几百公里。这正是高压平台最被津津乐道的卖点。
但车和桩，从来不是同步进化的。
桩端的更新远比车端慢。直到今天，公共充电网络上仍然趴着大量500V、750V的直流桩，连早期建成的750V/1000V桩，内部也常常是用500V充电模块“拼”出来的。于是矛盾出现了：一辆标称800V的车型，兴冲冲插上一根老桩，结果不是握手失败，就是预充超时、直接跳枪。高压平台的体验红利，在小区的慢桩、高速服务区的旧桩面前，被瞬间打回原形。
这里有个容易被人忽略的“木桶效应”：一辆800V车宣称的峰值充电功率再漂亮，真实补能速度也只取决于它能“搭上”的那根桩。2024年起，800V车型密集上市，从高端轿跑到主流家轿都在上高压平台，可公共桩的电压平台却明显滞后——大量场站仍以500V为主力，750V次之，1000V超充更是稀缺。于是“买得起800V、充不上满血”的落差，成了车主吐槽的高频词。
这其实不是某一家车企的难题，而是整个800V时代必须跨过的“兼容性门槛”。有意思的是，小米汽车在几份公开专利里，给出了一种相当务实的解法：车端主动“向下兼容”。下面我们就顺着三份专利，把这套电驱升压充电方案拆开看清楚。
本期主要内容如下：
1、第一部分：如何解决充电兼容性的“握手难题”
2、第二部分：充电兼容策略——如何让800V“伪装”成500V
3、第三部分：高度集成化的升压辅助装置
4、第四部分：升压硬件的“力学美学”——正负极继电器的错相布置
1、充电兼容性的“握手难题”
要理解小米的方案，得先弄清楚：800V车插上低电压桩，到底卡在哪儿？

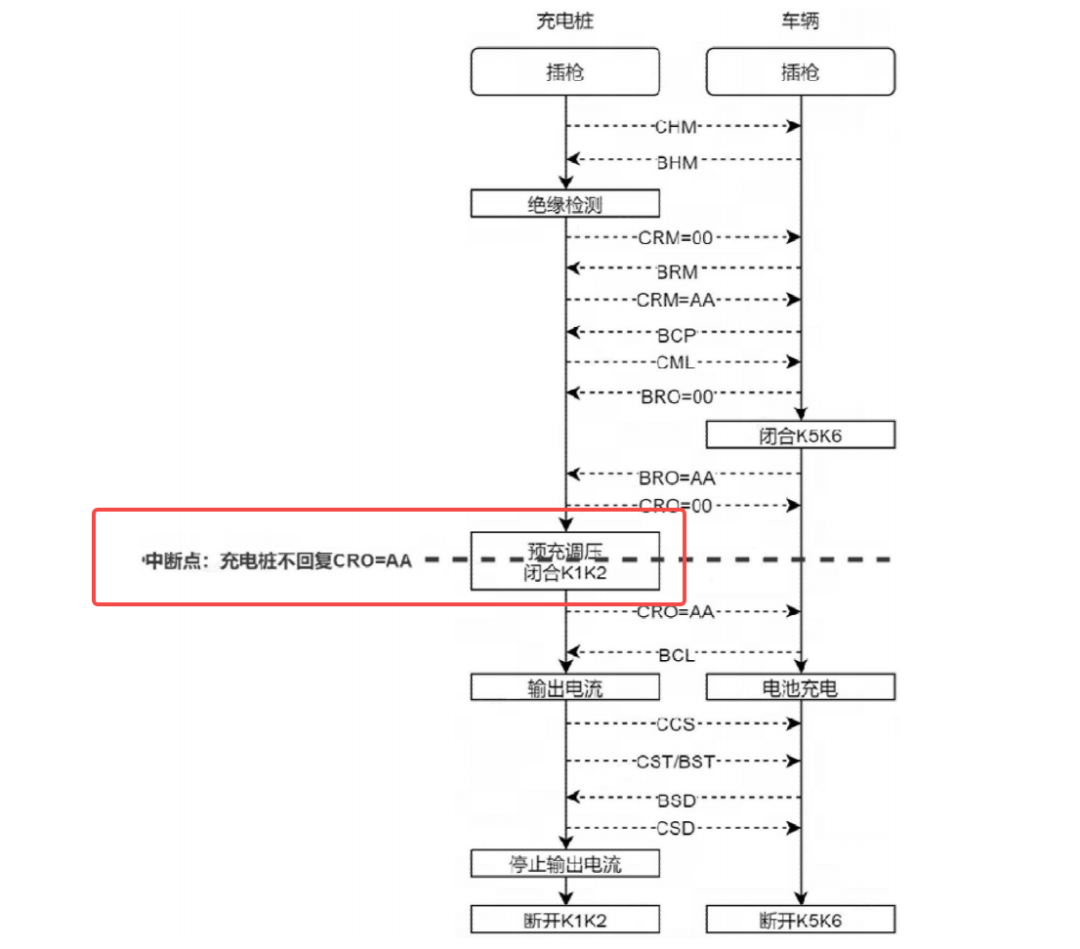

答案藏在充电桩和车辆之间的“握手”协议里。按照国家标准的直流充电流程（GB/T 27930），车和桩要先用一组报文互相“通名报姓”：车辆先报出自己电池的最高允许充电电压（BHM）、电池参数（BCP）和充电需求（BCL），桩端回应它的能力；随后车辆发出“车辆准备就绪（BRO=AA）”，桩端本应进入预充调压，把输出电压调到车辆需要的电压，闭合输出继电器，再回复“充电桩准备就绪（CRO=AA）”，双方这才算握手成功、可以通电。（如下图：GB/T 27930协议交互流程图）
问题就出在“预充调压”这一步。
市面上相当一部分750V、1000V充电桩，内部其实是由500V模块堆叠构成的。面对400V车，它们把所有500V模块并联，输出500V；一旦识别到800V车，就需要把模块从“并联”切到“串联”，才能把输出电压抬上去。

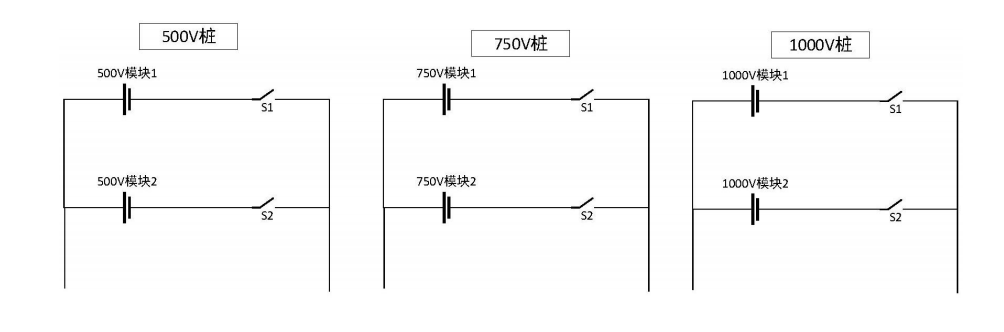

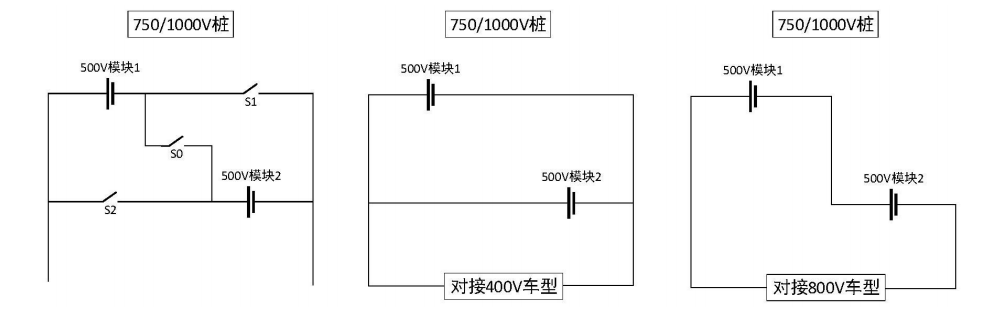

可不少老桩的软件逻辑有漏洞，或者继电器状态检测会出错，这一切换往往失败——结果就是：桩端收了BRO=AA，却再也不回CRO=AA，整个握手流程直接中断。（如下图：不同电压平台充电桩的内部结构；由500V模块堆叠成750V/1000V充电桩的结构）
专利里把这个现象定义得很干脆：只要在单次充电循环里，车辆发出BRO=AA后没有收到CRO=AA（无论是桩直接发结束报文、60秒超时，还是用户拔枪），就叫“充电桩预充调压失败”。
根源很清楚：车端诚实地报出了800V的真实电压，逼着桩端去切换模块串联模式，而桩端的切换又偏偏会“翻车”。想从桩端解决，几乎不可能——已经铺出去的桩太多了，谁也做不到逐一升级。所以小米的解题思路掉转了方向：既然改不了桩，那就让车学会“伪装”。
2、充电兼容策略：“伪装”
“伪装”听起来像耍小聪明，其实是精准的协议适配。
整套策略分三步走。
第一步，识别失败。车辆在与桩交互协议报文时，持续盯着BRO=AA之后的CRO=AA。一旦在约定时间内没收到，就判定当前桩发生了预充调压失败。

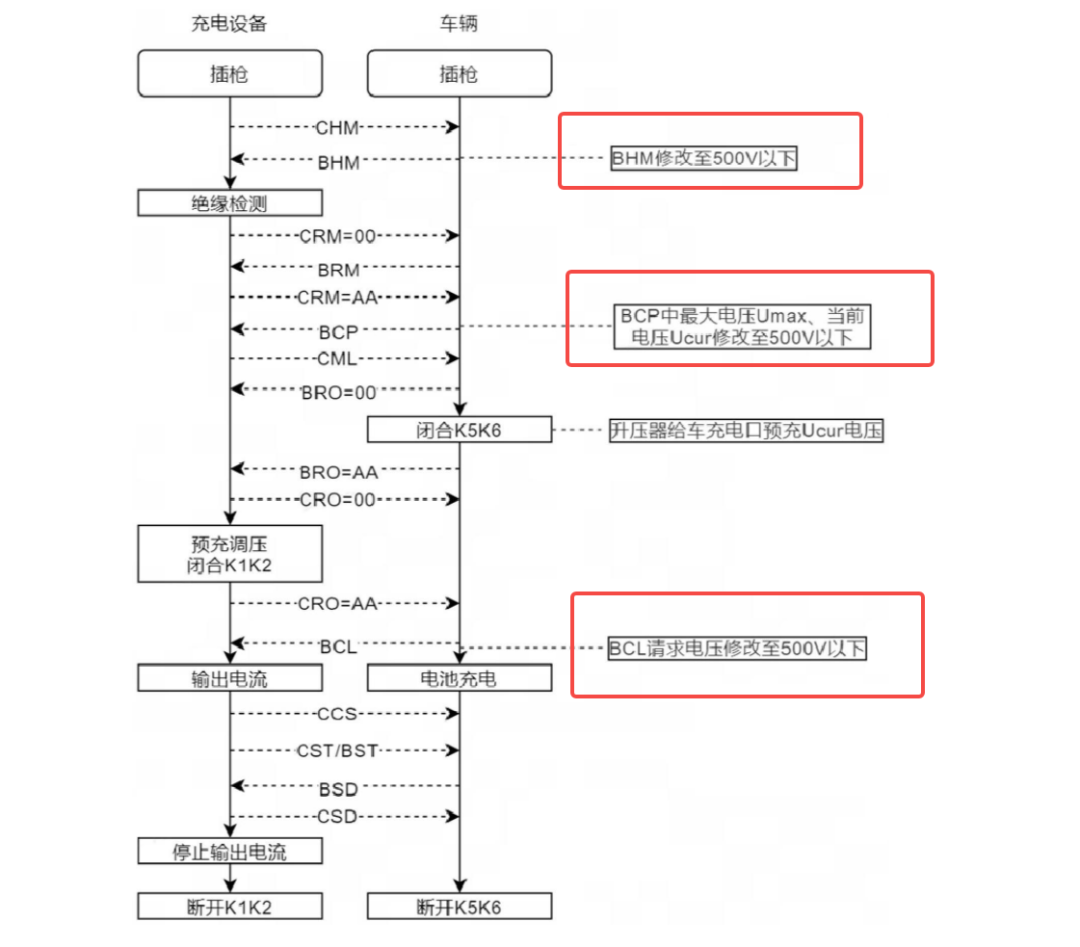

第二步，下调参数。既然桩是因为“车电压太高、被迫切串联”才出错的，那就把车的电压参数压到桩的并联模式能扛住的范围。以800V车适配500V桩为例，需要同时改低三组关键报文：
把车辆最高允许充电总电压（BHM）压到500V以下；
把电池参数报文（BCP）里的最大电压Umax、当前电压Ucur，都压到500V以下；
把充电需求报文（BCL）的请求电压也压到500V以下，且不能高于前面BHM、BCP里的Umax。
三处一起改低之后，桩端会“误以为”自己面对的是一辆500V车，于是老老实实保持模块并联、输出500V，再也不会去碰那个会失败的串联切换。预充调压失败的根因，就这么被绕开了。

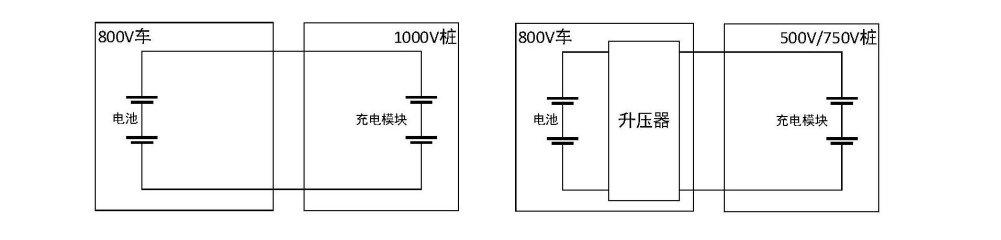

第三步，启动升压回路。桩端只肯给500V，但车上的电池要吃800V。差值从哪来？靠车上自带的升压充电回路补。车辆闭合回路里的可控开关，把充电桩输出的低压“泵”到电池所需的高压，再正式进入充电阶段。为了不让升压器功率反超桩端功率、引发电压下跌或电流冲击，整车控制器会实时按桩端最大功率来约束升压器的目标，桩端功率再怎么骤升骤降，升压器都稳得住。
这里还有个聪明的收尾——复位逻辑。参数一旦被压低，可不能一直当500V车用，否则下次连上1000V桩也只按500V要电，白白浪费功率。所以车辆在“充电成功”或“已经驶离这根问题桩（位置变化/持续产生车速）”之后，会自动把参数和回路恢复成原始状态。下次遇到高电压桩，照常满功率直充。（见专利A 图5）
一句话总结这段：软件负责“骗过桩”，硬件负责“补足压”，二者配合，才完成一次低电压桩上的成功充电。
3、升压辅助装置的设计方案
“升压”这件事，硬件上可以有两种走法：一种是额外装一台独立的DC/DC变换器，简单但贵、占地方、还要单独解决散热和EMC；另一种更巧妙——把车上本就存在的电驱动总成“兼职”用起来。
小米的方案毫无疑问选了后者。电机的三相绕组，在驱动时是电机的一部分；在充电时，完全可以当成Boost变换器的储能电感来用。三相逆变器里的六个功率管，平时驱动轮端，充电时则充当高频开关和同步整流网络。这么一复用，车上几乎不用为充电额外添一套大功率电感与功率模块。

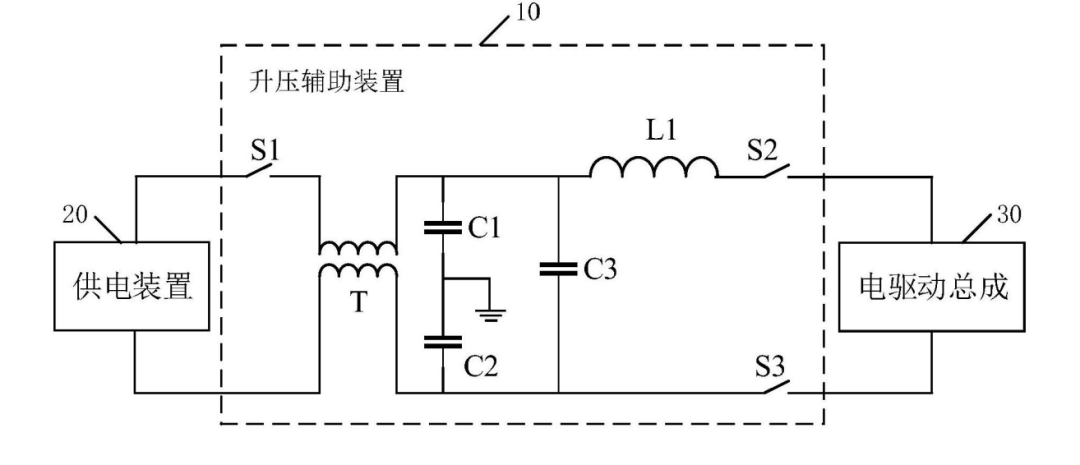

具体实现上，有一份专利专门描述了一种升压辅助装置（简称E-Booster）：把第一可控开关、第一电感、第二可控开关、第三可控开关高度集成在一个单元里，可以灵活布置在电驱动总成附近。它对外只接几个关键点——一端接充电桩正/负极，另一端接电驱动总成；同时内部还塞进了采样单元、滤波器、第三电容和散热装置：
采样单元：通过差分接口，把关键节点电压和电感温度送到电机控制器，用于诊断开关是否异常、是否过温。

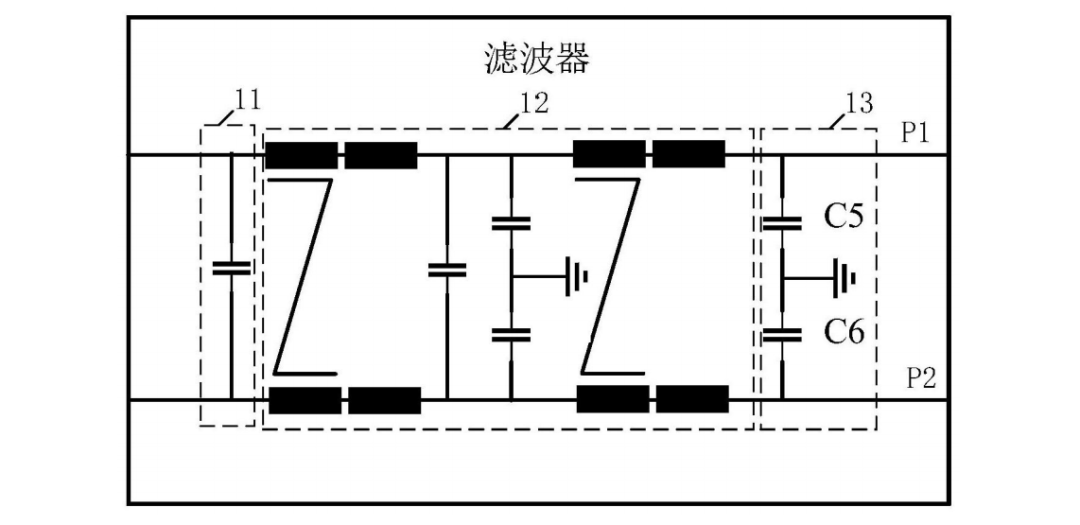

滤波器：（含第二电感、第一/第二电容）压低充放电时的高频噪声，提升电磁兼容；滤波器还可通过高压平衡电阻对正、负输出端电压做均衡，防止电容因承受压差过大而损坏，延长使用寿命；
第三电容在升压前先由电机控制器预充到目标电压，避免上电瞬间过冲打坏电容；
散热装置对第一电感做水冷，从而允许更大的充电功率。

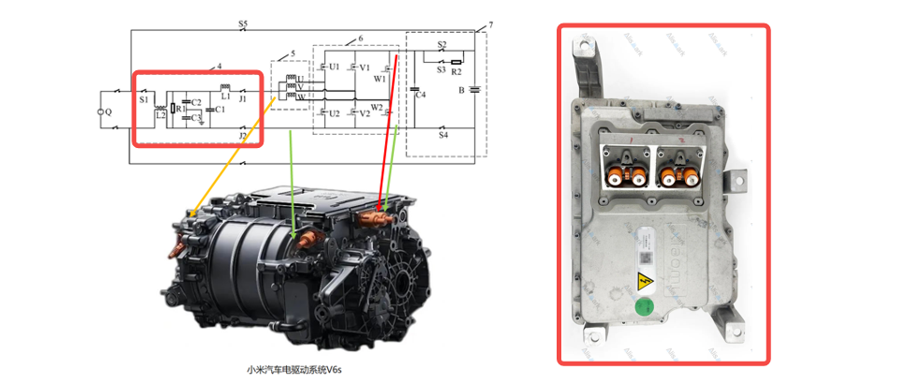

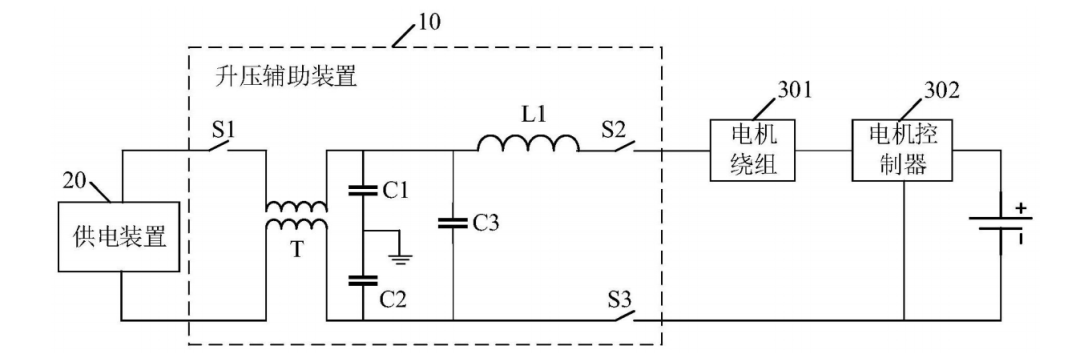

真正精彩的是它的集成拓扑。在这套充电系统里，升压辅助装置、电机绕组、电机控制器（三相逆变器）、电池首尾相接：桩端正极经升压开关和电感后，接到电机三相绕组的公共中性点；
三相绕组的另一端各自接到逆变器三个桥臂的中点；逆变器正直流端接电池正极，负直流端同时接到升压装置的负输出端和电池负极。如此一来，三相绕组并联充当升压电感，逆变器完成斩波和整流，电池成为输出端口。
同一思路下，另一份关于升压装置本体的专利把这套系统拆得更细：升压装置的正输出端接电机中性点，电机的绕组端接三相电桥的交流端，电桥正直流端接电池正极，电桥负直流端同时接到升压装置负输出端和电池负极，充电桩则经主开关接入升压装置输入端。也就是说，升压前端、电机绕组、三相电桥、电池四个部分首尾咬合，构成一个完整的升压充电回路，充电时电流依次穿过“桩→升压前端→电机绕组→三相电桥→电池”，再回到桩负极。
更有意思的是，靠开关组合，这一套拓扑能玩出多种模式：桩电压够高就直接充电（直充回路，绕开升压器，效率最高）；桩电压不够就升压充电；甚至还能降压充电、把电池的电反向放给别的车（V2V）。驱动、充电、放电，共用同一套功率级——这正是高压平台追求高集成度、轻量化、降本的精髓所在。
4、正负极继电器的错相布置
硬件讲完集成，还有一个容易被忽略、却很见功力的细节：继电器的布置。
升压装置里，串在正回路的正极继电器、串在负回路的负极继电器，在行车时是不工作的——线圈不通电、触点断开。可车辆一旦遇到大冲击载荷（比如快速碾过坑洼），麻烦就来了。

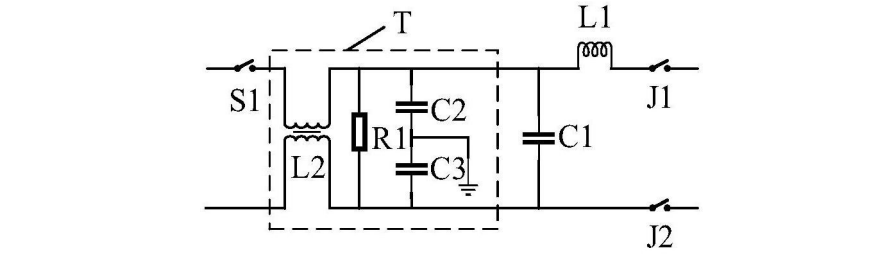

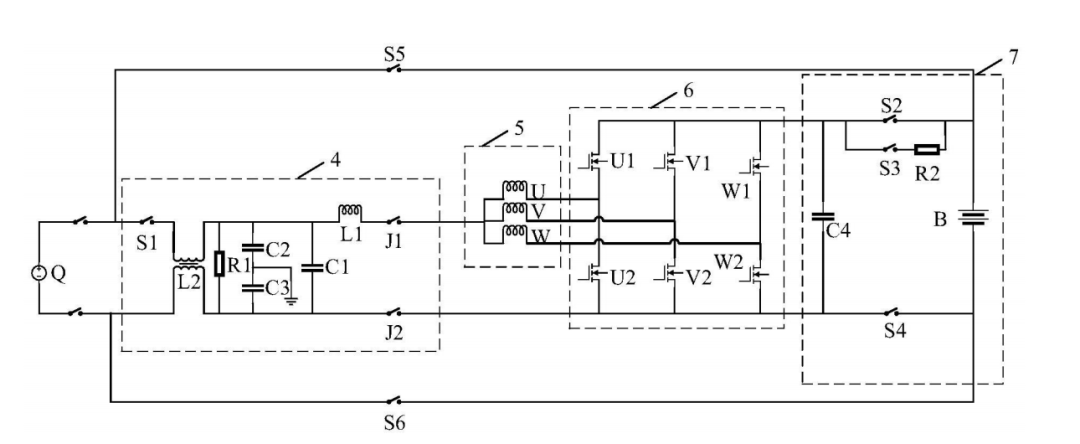

从电路细节看（如下图：升压电路结构示意），升压回路依次包含第一开关、滤波器、第一电容、功率电感和正负继电器，正、负极分别通过正、负极铜排连接；滤波器内部由共模电感、电容和电阻构成，专门抑制充电桩输入侧的高频噪声，这也是整套装置能在充电时保持低EMI的关键一环。
一份专利指出，传统设计里两个继电器都采用“立式”布置，而继电器线圈在断电状态下，不同方向的抗冲击能力并不一样：X、Y方向能扛50G，垂直于触点方向的Z方向却只有约20G。两个继电器同时立式，遇到Z方向的大冲击，正极、负极继电器可能同时“被震闭合”，导致电机中性点与负极瞬态导通，驱动电机控制当场异常。（如下图：传统立式布置、继电器结构与冲击方向示意）

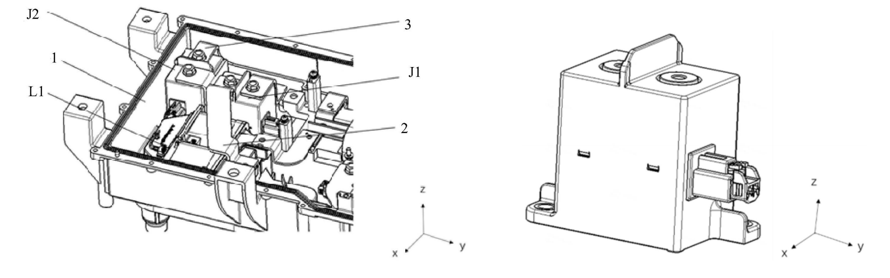

小米的解决办法很有“力学美学”——让正极、负极继电器相互错相布置：一个卧式、一个立式。

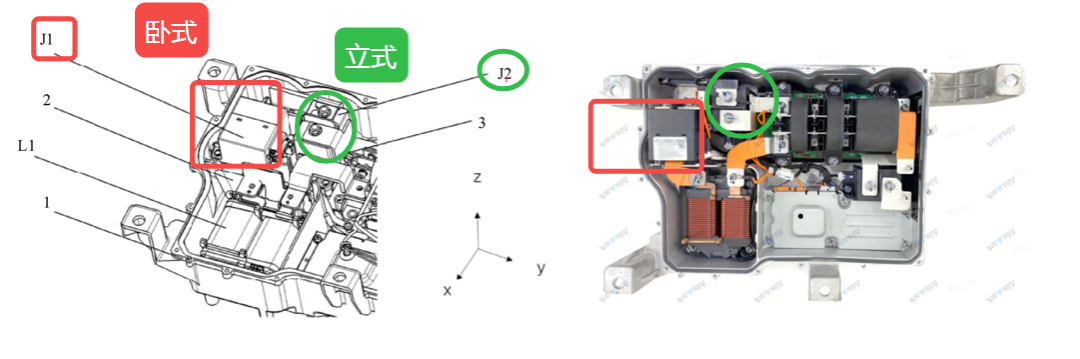

这样一来，当整个升压装置受到Z方向冲击时，对正极继电器而言冲击落在它抗冲击强的X方向，对负极继电器而言却落在抗冲击弱的Z方向；而落在X方向阈值（约50G）和Z方向阈值（约20G）之间的那一段冲击，只会让负极继电器可能误动，正极继电器却稳如泰山。两者不再“同频误动”，也就不会同时瞬态闭合，电机驱动异常被从源头掐掉。（如下图：升压装置错相布置结构）
这种看似只是“转个方向”的改动，背后是对行车可靠性的较真：升压装置大多时候在充电时干活，但行车时它必须绝对安静、绝不误动作。把力学方向的差异变成安全冗余，正是硬件设计里“四两拨千斤”的一笔。
5、总结
把三份专利串起来，小米的电驱升压充电方案其实是一条清晰的技术闭环：
架构上，用电驱复用取代独立DC/DC，电机绕组当电感、逆变器当开关，升压辅助装置做前端调理；
拓扑上，同一套电驱总成在驱动与充电之间切换角色，既能直充、升压，也能降压、对外放电；
协议上，车端主动识别桩端“预充调压失败”，临时把BHM/BCP/BCL报文压成低电压平台数值“骗过”老桩，再靠自身升压把电压补回去，离开问题桩后自动复位；
细节上，正负极继电器错相布置，用力学方向的差异换来行车可靠性。
对行业而言，这是一种务实的“过渡哲学”：不苦等基础设施一步到位，而是让车端具备更强的自适应能力。对800V车主来说，这意味着老旧小区、高速服务区、城市旧桩这些“烦人场景”下的实际可用率被显著拉高——这才是高压平台真正落地、而不只是参数漂亮的关键。
