EA113 CDL 润滑系统 —— 油路就是发动机的命脉
下面这段如果只能记住一句话，那就是：润滑系统不出问题的时候你觉得它不存在，一旦出问题，发动机就离大修不远了。
开篇：为什么我决定写这篇
这辆车（2012 Golf R，EA113 CDL，14 万公里，Stage 1）在我手里跑了几万公里，换过好几次机油，拆过油底壳。润滑系统是我花时间最多的系统之一——不是因为它在改装清单上排第一，而是因为不搞懂它，其他改装都是瞎搞。
涡轮 220,000 rpm、曲轴 7,000 rpm、连杆载荷从原厂 42kN 起步——这些数据背后都是那层厚度不到 0.1mm 的机油油膜在撑着。油膜破了，改装花的钱全白给。
这篇按油流路径走：油底壳 → 机油泵 → 滤清器+冷却器 → 主油道 → 五个润滑点 → 回油。每段先说「这东西有什么用」，再说数据和参数。
一、油流路径：3 秒看懂全图

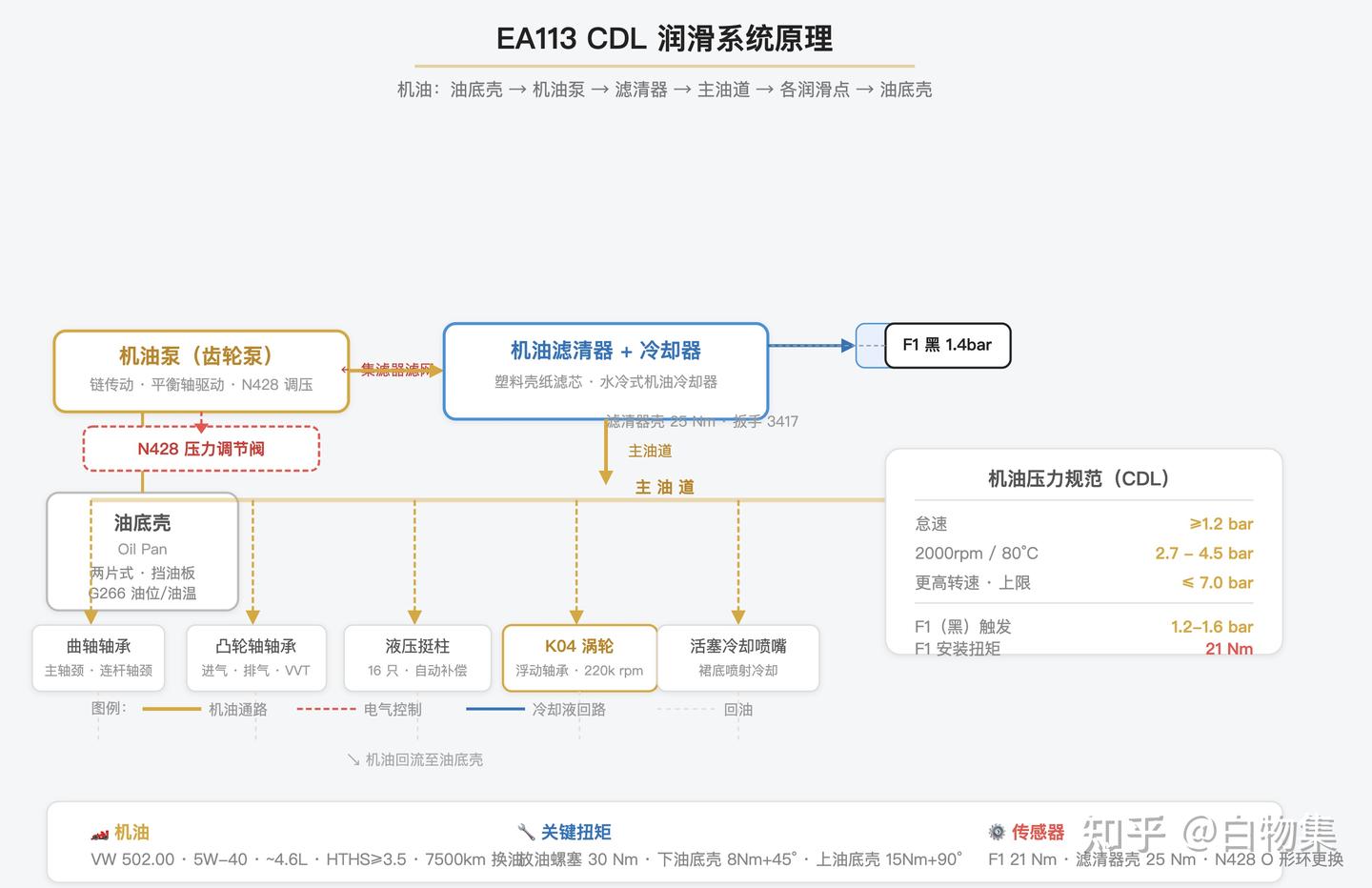

看原理图上的金色箭头，油是这样走的：
原理图右侧有压力规范表，底部汇总了机油规格和关键扭矩。
二、油底壳 —— 机油的家
它在哪、干嘛用
发动机里有几十个摩擦副——曲轴在瓦里转、活塞在缸套里滑、凸轮轴推着气门开合——都靠机油。机油得有个容器装着，这就是油底壳，装在发动机最下面。原理图左下角的金色框就是它。
EA113 CDL 的油底壳是上下两片式，用密封胶贴合。为什么不做成一片？因为油底壳里面有机油泵、挡油板，一片式没法装也没法修。
下部件（换油时能摸到的）
| 参数 | 值 | 为什么重要 |
|---|---|---|
| 拧紧力矩 | 8 Nm + 45° | 拧太紧密封胶被挤走→漏油；太松也漏 |
| 螺栓数量 | 20 颗 | 靠数量保证均匀密封 |
| 密封方式 | 硅胶密封剂 D 174 003 A2 | 不推荐打垫片，原厂设计就是密封胶 |
| 传感器 | G266 油位/油温 | VCDS 通道 G140 读油温 |
| 放油螺栓 | 30 Nm | 铜垫圈必须换，不换=漏 |
上部件（拆一次挺麻烦）
| 参数 | 值 | 为什么重要 |
|---|---|---|
| 拧紧力矩 | 15 Nm + 90° | 角度拧紧比纯力矩更可靠 |
| 螺栓数量 | 14 颗 | |
| 密封方式 | 硅胶密封剂 D 174 003 A2 | |
| 挡油板 | 每次必须更换 | 塑料边条第一次拧紧就永久变形了 |
| 拆卸前提 | 需拆卸变速箱 | 这就是为什么大部分人都不拆 |
说句实话： 我拆过一次下部件的经验是——放油螺栓别往死里拧。30 Nm 就够了，用手感就是「拧不动了再用小扳手带半圈」。上部件渗油我到现在还没处理，因为要抬变速箱，工时费够买一年机油了。
油底壳里面还有一块挡油板——急加速、重刹车、快速过弯时防止机油晃荡、机油泵吸不到气蚀。原理图上标着「两片式 · 挡油板」。
三、机油泵 —— 让机油动起来
它在哪、干嘛用
机油在油底壳里待着，自己不会往发动机上面跑。凸轮轴在缸盖里、涡轮在发动机侧面，油得送上去才行。机油泵的作用就是加压输送——跟楼顶水箱要水泵打水一个道理。
顺着金色箭头从油底壳往上走，就是机油泵。原理图中上部的金色框。
怎么工作的
CDL 用齿轮式机油泵——两个齿轮咬合转动，机油被夹在齿间推着走。它由平衡轴正时链条驱动，平衡轴转速是曲轴的 2 倍（二阶平衡需要），机油泵跟着也大约是这个速度。
怠速 700rpm → 机油泵 ~1400rpm 拉到 7000rpm → 机油泵 ~14000rpm
原理图上标了三样东西：链传动（怎么转起来的）、N428（怎么调压力的）、集滤器滤网（进油口前的粗滤）。
N428 机油压力调节阀
原理图上用红色虚线连接机油泵和 N428，表示这是电气控制。
没必要任何时候都打最高压力。 怠速时打高压是浪费——机油泵本身消耗发动机功率。高速大负荷时压力不够又容易出问题。N428 解决的正是这个矛盾：
- 低转速/低负荷 → 降低机油压力（省油）
- 高转速/高负荷 → 提高机油压力（保润滑）
个人感受： 这车冷启动后大约 10-15 秒，机油压力建立起来、挺柱充满油、气门声消失。如果这个时间超过 30 秒，或者热车怠速机油灯闪，先别急着换泵——用 VCDS 读一下 N428 的占空比，可能是电磁阀问题而不是机械磨损。
关键参数
| 参数 | 值 | 为什么重要 |
|---|---|---|
| 类型 | 齿轮泵（链传动） | 比转子泵耐用，但噪音大一点 |
| 驱动 | 平衡轴正时链条 | 换正时皮带时顺便检查链条状态 |
| 进油管 | 带集滤器滤网 | 发动机磨损出金属屑，这里先卡住 |
| 机油泵螺栓 | 9 Nm | 别往死里拧 |
| 定位套 | 2 个 | 安装时不能漏，否则对不齐 |
四、机油滤清器和冷却器 —— 脏了滤、热了凉
它在哪、干嘛用
机油在发动机里跑一圈，会带上积碳微粒、金属碎屑、氧化胶质。不滤掉就是磨料。另外机油被加热后粘度下降，保护能力减弱。所以机油从泵出来之后，必须先过滤再降温，然后才送去发动机各处。
原理图中部靠右的蓝色边框框就是总成——蓝色是因为有冷却液进出，跟冷却系统有交集。
机油滤清器
就是换油时拧开那个塑料盖子，里面是一个纸滤芯。
| 参数 | 值 |
|---|---|
| 类型 | 塑料壳+纸滤芯（旋盖式） |
| 拆卸工具 | 扳手 3417 |
| 滤清器壳扭矩 | 25 Nm |
水冷式机油冷却器
原理图上从冷却器框向右有条蓝色箭头连着「冷却液」。
CDL 不用风冷式（散热鳍片那种），用水冷式——机油把热量交给冷却液，冷却液去车头水箱散热。好处是：冬天冷启动时，热冷却液反过来给机油加热，暖机更快。
冷却器位置： 滤清器支架下方。 注意： 密封件老化后最常见的后果是机油混进冷却液，或者冷却液混进机油。两种都很严重。
机油压力开关
原理图右侧有两个小框，但 CDL 实际只装了一个机油压力开关 F1（黑色，1.4 bar），安装在机油滤清器支架上。有两种变体：1 芯（单线+外壳接地）和 2 芯（双线），CDL 用哪种看实际配置。
| 开关 | 颜色 | 扭矩 | 触发压力 |
|---|---|---|---|
| F1 | 黑色 | 21 Nm | 1.2-1.6 bar（接通） |
检测条件：机油油位正常、油温 80°C。F1 在压力低于 1.2 bar 时断开报警，达到 1.2-1.6 bar 时接通表明压力正常。2000rpm / 80°C 时机油过压应在 2.7-4.5 bar 之间，更高转速不超过 7.0 bar。
五、主油道 —— 分岔口
过滤冷却后的机油沿垂直金色箭头进入主油道。原理图上那条贯穿画面的半透明金色横线——所有润滑分支都从这里引出。相当于一根主管道从发动机头通到尾，沿途开了五个出水口。
六、五个润滑分支 —— 油到了，分给谁？
① 曲轴轴承
干吗用： 曲轴在缸体里转，靠主轴瓦兜着。活塞上下运动通过连杆推曲轴，连杆大头在曲轴连杆颈上转——靠连杆瓦。机油油膜在这里把金属隔开。
框内容：「曲轴轴承 · 主轴颈 · 连杆轴颈」
机油从主油道进主轴瓦，再通过曲轴内部钻的油道到连杆轴瓦。主轴颈上的油孔每转一圈跟主油道孔对齐一次，间隙性供油。
个人感受： 这是全发动机最关键的润滑点。Stage 1 后燃烧压力从 ~80bar 提高，连杆载荷从 ~42kN 往上走（Stage 3 到 ~75kN），油膜一直扛着。
轴瓦选型： 原厂主轴瓦分颜色等级（BLA 标准 / GLB -0.25mm / ROT -0.5mm），换瓦时按曲轴测量值选尺寸。
② 凸轮轴轴承
干吗用： 凸轮轴推着气门开合，自己也在轴承里转。进气侧还有 VVT（可变气门正时），靠机油压力驱动——ECU 改变油路方向，推动 VVT 调节器转一个角度，进气门就提前或推迟开了。
框内容：「凸轮轴轴承 · 进气 · 排气 · VVT」
CDL 只有进气侧有 VVT，排气侧固定。机油压力不足或者油脏了，VVT 响应变慢，可能报 P0011/P0012。
③ 液压挺柱
干嘛用： 气门打开需要压下气门杆，这个力从凸轮轴经过液压挺柱传过来。挺柱里面有个小油腔，机油压力自动补偿气门间隙——不用像老发动机那样手动调。
框内容：「液压挺柱 · 16 只 · 自动补偿」
16 只，每缸 4 只。熄火后挺柱里的机油缓慢泄漏，所以冷启动会有一阵「哒哒哒」——几秒内消失就是正常的。如果持续响，先看机油压力够不够。
④ K04 涡轮（金色粗框）
干吗用： 涡轮是发动机里转速最高的零件——K04 最高 ~220,000 rpm（曲轴的 30 多倍）。轴在壳体里靠浮动轴承悬浮，轴和壳体之间只有一层机油油膜，金属不接触。
框内容：「K04 涡轮 · 浮动轴承 · 220k rpm」
机油在涡轮里做三件事：
- 润滑——浮动轴承的油膜
- 冷却——排气侧七八百度，机油带走热量
- 阻尼——抑制轴系在高速下的振动
个人觉得： 涡轮是润滑系统里最容易被忽视的薄弱点。很多人只关注机油泵够不够力、滤芯换没换，但涡轮浮动轴承对油膜质量的敏感度远高于曲轴轴承。涡轮轴承磨了，碎屑跟着回油到油底壳，然后整箱机油都被污染——这就是润滑系统的隐患闭环。原理图上 K04 框用金色粗边框不是随便画的。
⑤ 活塞冷却喷嘴
干吗用： 活塞顶部承受瞬时 ~2500°C 的燃烧温度。铝合金活塞不冷却的话几秒钟就熔了。解决办法是从活塞下方喷机油。
框内容：「活塞冷却喷嘴 · 裙底喷射冷却」
机油通过缸体内部油道到活塞下方，从喷嘴喷到活塞裙底：
- 冷却——带走活塞顶的热量
- 润滑——活塞销和活塞环靠飞溅润滑
回油
五个点供完油，机油靠重力回流到油底壳。原理图上灰色虚线箭头就是回油路径。回到左下角油底壳，一次循环结束。
七、机油压力规范
原理图右上角的数据面板。CDL 官方维修手册的数据（大众 4 缸汽油直接喷射 2.0L 4V 涡轮增压发动机 CDL BYD 尚酷）：
| 工况 | 机油压力 | 判断 |
|---|---|---|
| 怠速（1.2-1.6 bar 触发压力） | 不低于触发值 | 低于触发值检查油路 |
| 2000 rpm / 80°C 油温 | 2.7 - 4.5 bar | 低于 2.7 bar 要查 |
| 更高转速 | 不超过 7.0 bar | 超压检查油道和安全阀 |
这个数据范围比 CGM（GTI）宽不少——CGM 在 2000rpm 的标准是 1.6-2.1 bar，CDL 因为 K04 涡轮需要更高的机油流量和压力来润滑浮动轴承，所以标准更高。
排查顺序： 检查滤网 → 检查油道 → 换机油泵（带平衡轴箱总成）
八、机油规格与保养
原理图底部信息栏的内容：
| 项目 | 规格 | 为什么重要 |
|---|---|---|
| VW 认证 | VW 502.00（必须） | 不是建议 |
| 首选粘度 | 5W-40 | Stage 1 油温高，40 级 HTHS 更可靠 |
| HTHS | ≥3.5 mPa·s | 保护凸轮从动件和涡轮浮动轴承 |
| 加注量 | ~4.6L | 换油量，干机加注是 5.6L（CGM 数据参考） |
| 换油周期 | 7,500 km | 14 万公里 Stage 1，别拖到 1 万 |
推荐： Mobil 1 FS 银美 5W-40（首选）、金美 0W-40（冬天）、Shell Helix Ultra 5W-40（替代）。
油温管理
| 温度 | 状态 | 建议 |
|---|---|---|
| 90-100°C | ✅ 正常 | |
| 100-115°C | 中等 | 持续超 110°C 检查机油量 |
| 115-125°C | ⚠️ 高 | 缩短换油周期 |
| 125°C+ | 危险 | 必须降油温 |
个人实测： 这车激烈驾驶后油温 110-115°C，在正常范围。连续山路或者夏天堵车可能会到 120°C，超过 5 分钟就得注意了。
九、保养扭矩速查
| 项目 | 扭矩 |
|---|---|
| 放油螺栓 | 30 Nm |
| 机油滤清器 | 手紧 + 工具 |
| 下油底壳螺栓 | 8 Nm + 45° |
| 上油底壳螺栓 | 15 Nm + 90° |
| 机油泵螺栓 | 9 Nm |
| 机油压力开关 F1 | 21 Nm |
| 滤清器壳 | 25 Nm |
十、Stage 1 润滑方面该注意什么
你的车如果也是 Stage 1（~310-330hp / ~420Nm），结合上面讲的润滑系统，这几个点值得留意：
- 机油泵够用——齿轮泵+链传动在 Stage 1 功率范围内完全没压力，N428 逻辑和原厂一致，不用换
- 油温是真正的瓶颈——功率从 256hp 到 ~320hp（+25%），油温管理表是 Stage 1 车主最重要的参考
- 涡轮是薄弱点——220k rpm + 浮动轴承对油膜质量极其敏感，别省机油的几十块钱
- 换油周期别拖——7,500 km 是我实测下来的感觉，不是随便写的数字。原厂说 1 万公里，但那是给 256hp 的工况定的
十一、通病快查
机油消耗大： 7,500km 周期内机油灯不亮、油尺下降不明显就算正常。明显消耗→查 PCV 阀 → 涡轮油封 → 气门油封。
机油压力灯闪： 先看油位→查 F378（棕色）触发→用 V.A.G 1342 压力测试仪读实际压力。
机油乳化（加注口盖白色乳状）： 短途为主没热透导致水分没蒸发，机油尺上没事就不是问题。机油尺上也有→查机油冷却器密封。
油底壳渗油： 两片式设计+密封胶，8-10 年后老化渗油常见。上部件渗油建议跟正时皮带更换一起抬变速箱处理。
结论
EA113 CDL 的润滑系统本身设计是成熟的——齿轮泵链传动、N428 电控调压、水冷冷却器，2009 年的配置放在今天并不过时。
但设计归设计，机油选对、换对时间才决定这套系统能跑多久。原理图上每一个金色箭头代表的油路，都建立在正确的机油之上。
VW 502.00 的 5W-40 是底线。HTHS ≥3.5 不是配置参数，是保护涡轮浮动轴承和 HPFP 凸轮从动件的硬性要求。7,500 km 换一次油，14 万公里的 CDL 会感谢你的。
数据来源： 维修手册（版本 03.2010）修理组 17 — 润滑 · 修理组 00 — 技术数据 · mycar 参考文件 fluids-specs.md · 车主 14 万公里 Stage 1 实测数据
