进气与燃烧 —— 从空滤到排气的完整气流数据
（上一篇用 VCDS log 看缸压，这篇沿着喷油、燃烧、增压控制的实际数据走一遍。）
测试条件：
- 车辆：2012 Golf R Mk6 · EA113 CDL · Stage 1（约 390 Nm）
- ECU：1K8 907 115 D · ADVMB · 程序版本 0030
- 进排气：KN 高流量空滤 + 加大中冷 + 200 钼头段 + Scorpion 蝎子中尾
- 测试项目：3 档全油门加速（多组通道录得）
- RON 95
核心数据速览：
| 环节 | 实测数据 | VCDS 通道 |
|---|---|---|
| 高压轨压（全油门） | 73 bar @ 1640rpm → 118 bar @ 6600+rpm | Ch 106 / Ch 230 |
| 喷油脉宽 | 3.31 ms → 9.18 ms | Ch 002-2 |
| 全油门 λ 目标 | 0.74~1.00（转速越高越浓） | Ch 031-1 |
| 低压油压 | 4.4~5.2 bar 全程稳定 | Ch 103 |
| N75 占空比 | 64 → 95% WOT | Ch 114-3 |
| 峰值增压 | 2440 mbar @ 3760 rpm | Ch 115-3 |
| 爆震退火 | 4 缸全程 0° | Ch 020 |
一、轨压爬升曲线：从 73 到 118 bar，高压油泵交出的答卷
轨压是什么？ 简单说就是喷油嘴的油压。压力越高，喷油嘴打开时喷出来的油雾化越好、喷得越快。汽油机的高压共轨系统，就是在喷油嘴前修了一条“高压油轨”，让所有喷油嘴共享同一个压力源——所以叫“共轨”。EA113 CDL 的高压油泵（HPFP）可以把油压打到 120 bar 左右，大约是家用轿车轮胎气压的 80 倍。

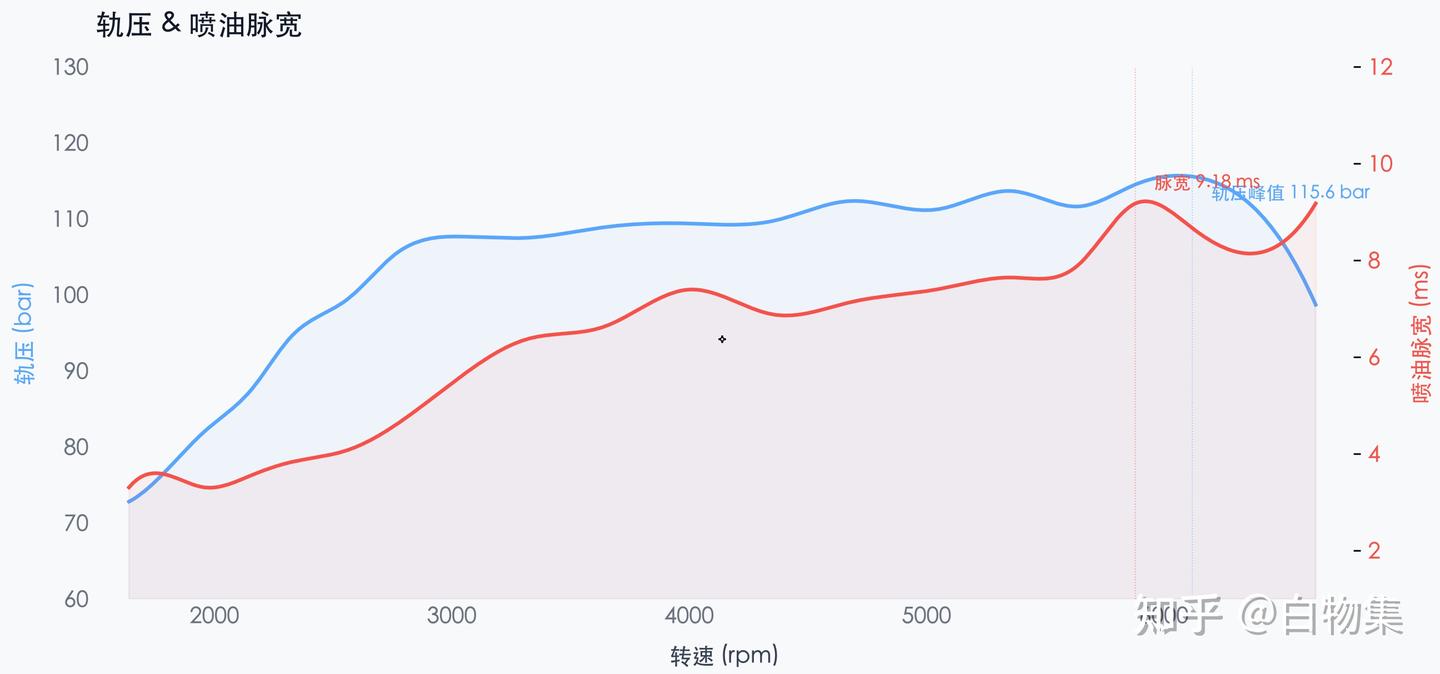

高压共轨压力——也就是喷油嘴入口处燃油的实际压力——全油门爬升轨迹如下：
| 转速 | 轨压（bar） | 喷油脉宽（ms） | 注 |
|---|---|---|---|
| 1640 | 72.8 | 3.31 | 刚踩下，轨压还在建 |
| 1960 | 82.1 | 3.31 | 低压段 |
| 2320 | 94.4 | 3.83 | 轨压逼近 100 |
| 2760 | 105.3 | 4.59 | 跨过 100 bar 门槛 |
| 3320 | 107.5 | 6.38 | 稳定上升 |
| 3640 | 108.9 | 6.63 | 峰值增压点（2580 mbar） |
| 4000 | 109.4 | 7.40 | 稳定在 110 附近 |
| 4680 | 112.4 | 7.14 | 持续上升 |
| 5360 | 113.7 | 7.65 | 高转段 |
| 6120 | 115.6 | 8.67 | 轨压峰值 |
| 6400 | 110.9 | 8.16 | 换挡前略回落 |
| 6640 | 118.7 | — | 另一组 WOT 拉到的更高点 |
全油门全转速段，轨压从 73 bar 平滑爬升至接近 120 bar，全程稳定可控，没有出现高转供油不足的迹象。ECU 控制轨压的节奏是同时做两件事：随着喷油量需求同步拉高轨压（转速越高，单位时间喷油次数越多，需要更高轨压来维持每次喷射的油量），并在 6100~6600 rpm 附近达到峰值后主动限制在 120 bar 以内——这很可能是这版程序的标定上限。
原厂喷油嘴 06F906036F 额定 550 cc/min @ 150 bar。实际轨压 110~115 bar 下的喷油量约为额定值的 √(110⁄150) ≈ 85.6%。6400 rpm 时一个完整 720° 循环 18.75 ms，喷油脉宽 8.16 ms，占空比 43.5%——余量一倍以上。
占空比 43.5% 意味着什么？ 喷油嘴在一个发动机循环中有约 18.75 ms 的时间窗口，ECU 只用了 8.16 ms 来喷油——不到一半。还有超过一半的余量可以调，说明喷油嘴远没到极限。
结论：燃油供油环节没有瓶颈。HPFP 状态良好，喷油嘴占空比余量充足。
二、喷油脉宽：3.31 → 9.18 ms，ECU 的供油逻辑
喷油脉宽是什么？ 喷油嘴打开喷油的时间长度，单位毫秒（千分之一秒）。可以理解成水龙头打开的时间——打开越久，流出来的水越多。发动机需要更多动力（比如全油门加速）时，ECU 就会让喷油嘴打开更久，喷更多油。EA113 的喷油嘴在一秒钟内要完成多次开闭，全油门时每次打开的时间只有 8~9 ms——比眨一下眼睛（约 100 ms）快 10 倍还多。
全油门全段的喷油脉宽变化：
| 工况 | 喷油脉宽 | 轨压 | 注 |
|---|---|---|---|
| 轻负载巡航 | 1.02~1.53 ms | ~50 | 数据采集早段 |
| 中负载加速 | 3.06~3.83 ms | 73~94 | 准备进入 WOT |
| 全油门爆发 | 4.59~6.38 ms | 105~108 | 3000~3600 rpm |
| 全油门中段 | 7.14~7.65 ms | 112~114 | 4500~5500 rpm |
| 全油门高转 | 8.16~9.18 ms | 111~116 | 5600~6600 rpm |
从 3.31 ms（低压段刚踩下）到 9.18 ms（5880 rpm 全油门），脉宽增长近 3 倍，跟轨压的爬升同步——ECU 同时拉长喷油嘴打开时间并拉高轨压，两者配合凑出全负荷所需喷油量。
三、空燃比 + 爆震：这版程序的标定性格
空燃比（λ / Lambda）是什么？ 空气和燃油的重量比例。汽油的理想燃烧比例是 14.7:1（14.7 份空气对 1 份汽油），这个点叫 λ=1.00。λ 小于 1（比如 0.85）叫「浓」——油多空气少，燃烧温度低但费油；λ 大于 1 叫「稀」——空气多油少，省油但燃烧温度高。涡轮增压发动机在全油门时需要偏浓的混合气，利用多余的汽油蒸发吸热来降低缸内温度、防止爆震。
爆震是什么？ 混合气在火花塞点火之前自己爆炸了——就像柴油机那样。爆震产生的冲击波会击打活塞和缸壁，长期爆震能把活塞打穿。ECU 通过爆震传感器（贴在缸体上的麦克风）监听爆震，一旦发现就推迟点火角来保护发动机。推迟点火就是让火花塞在活塞过了上止点后再点火，降低缸压峰值——但代价是动力下降。你看到的「爆震退火 0°」就是 ECU 说：我没检测到爆震，不需要退火。

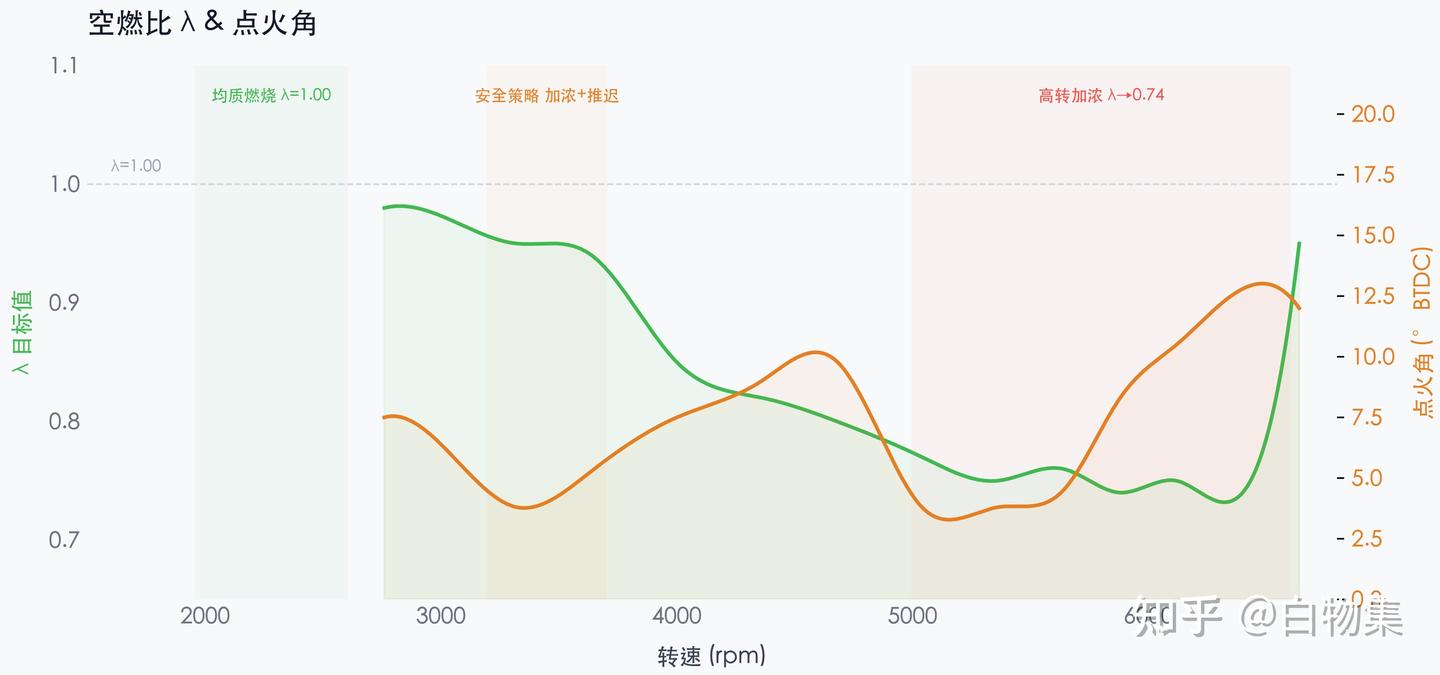

全油门段的 λ 目标和点火角放在一起看，能读出一版程序的设计思路：
| 转速 | λ 目标 | 点火角 | 增压实际 | 说明 |
|---|---|---|---|---|
| 1640 | 0.87 | 15.0° | 990 | 刚踩，偏浓起步 |
| 1960 | 1.00 | 14.3° | 1130 | 起压初期，λ=1.00 均质燃烧 |
| 2760 | 0.98 | 7.5° | 1700 | 开始加负荷，轻微偏浓 |
| 3320 | 0.95 | 3.8° | 2520 | 峰值增压附近，点火大幅推迟保安全 |
| 4000 | 0.85 | 7.5° | 2430 | 开始加浓，点火逐步恢复 |
| 5040 | 0.77 | 3.8° | 2350 | 高转，λ 很浓，点火又推迟 |
| 5880 | 0.74 | 8.3° | 2280 | 最浓时刻 |
| 6400 | 0.74 | 12.8° | 2150 | 高转收尾 |
两个明显的标定特征：
第一，2000~2600 rpm 中段负载时 λ=1.00 持续了约 400 rpm。 在增压还没完全建立起来的区间，程序选择了均质燃烧（λ=1.00）而不是一上来就加浓——程序认为这个区间的缸内温度不需要偏浓冷却（增压还没到位），标定倾向于在中段优先保证燃烧完全性，而不是一味堆油。
第二，增压峰值点（3320~3640 rpm，2520~2580 mbar），点火角被推迟到 3.8~5.3°，同时 λ=0.94~0.95 轻度偏浓。 这是 MED9.1 上经典的「峰值扭矩点安全策略」——增压到了最高点，缸压接近最大，此时推迟点火可以降低爆发压力峰值，同时轻度加浓作为温度保障。过了增压峰值点（4000 rpm 以上），程序开始重新推进点火角到 12.8°，同时 λ 持续加浓到 0.74 来支持更激进的点火。
为什么高转反而要加浓到 0.74？ 高转速时发动机每分钟点火次数翻倍，缸内热量堆积远超中低转速。此时的 λ=0.74 不是为了燃烧，而是为了“用汽油喷散热”——多余的汽油不参与燃烧，直接蒸发带走热量。所以你看排气温度最高的时候，反而是喷油最多的时候。
爆震方面——四个气缸的爆震退火值在整个 WOT pull 中全部是 0.0°。从怠速到 6600 rpm、从低压到 2580 mbar 峰值增压，没有一次爆震事件触发退火。说明燃烧室密封性、燃油雾化质量、点火标定三者配合得当，铸铁缸体在 Stage 1 负载下安全余量充足。
四、N75：程序在高转把调节能力用尽了
N75 是什么？ 一个电磁阀，ECU 通过它来控制涡轮的增压压力。你可以把它理解成一个“聪明的水龙头”——涡轮废气侧有一个废气旁通阀（也叫 wastegate），废气太多时打开让部分废气直接排走，避免涡轮超速。N75 就是这个阀门的遥控器：ECU 说“增压太高了”，N75 就打开旁通阀放走废气；ECU 说“再来多点增压”，N75 就关小旁通阀让更多废气吹动涡轮。数据里看到的 N75 duty（占空比）越大，说明 ECU 正在尽量关闭旁通阀、全力维持增压。

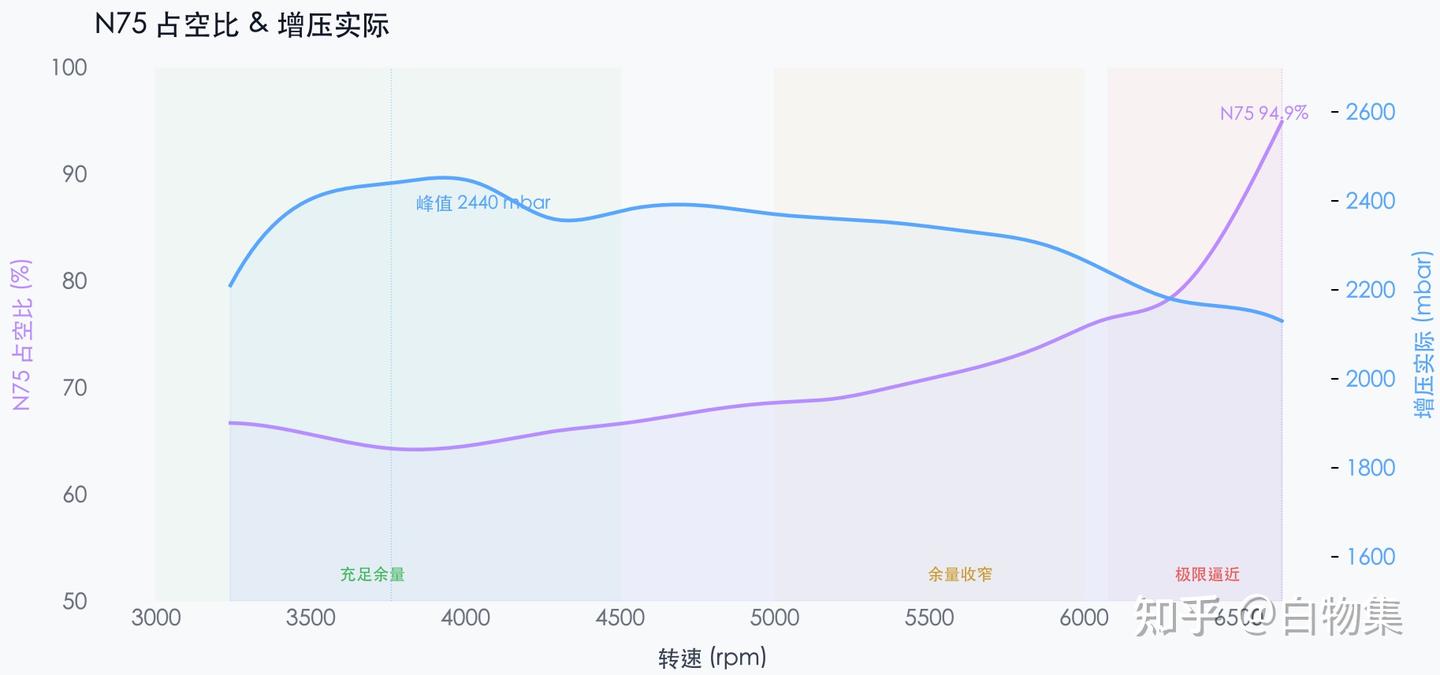

N75 增压电磁阀占空比给出了增压控制系统的运作全貌：
| 转速 | N75 duty | 增压实际 | 偏差 |
|---|---|---|---|
| 3000 | 64.3% | 1900 mbar | -480 |
| 3520 | 65.5% | 2410 mbar | +40 |
| 4000 | 64.7% | 2440 mbar | +60 |
| 4520 | 66.7% | 2380 mbar | +10 |
| 5000 | 68.6% | 2370 mbar | -10 |
| 5640 | 71.8% | 2350 mbar | -30 |
| 6080 | 76.5% | 2240 mbar | -100 |
| 6480 | 85.9% | 2160 mbar | -220 |
| 6640 | 94.9% | 2130 mbar | -250 |
偏差 -250 mbar 有多大？ 目标增压 2380 mbar，实际只有 2130 mbar——差了 250 mbar，相当于涡轮少打了 0.25 bar 的压力。在高转速区域这不算小，功率输出大约打 8~10% 的折扣。
三个特征段：
中低段（3000~4500 rpm）： N75 只用 64~67% 占空比，就把增压控制在目标值 ±60 mbar 以内。涡轮排气能量最充沛的转速区间，调节余量巨大。
中高段（5000~6000 rpm）： N75 从 68% 逐步开到 76%，偏差在 100 mbar 以内。调节余量在收窄，但还能跟住。
高转段（6080~6640 rpm）： N75 从 76% 一路开到 94.9%——接近电磁阀物理极限。增压偏差从 -100 mbar 扩大到 -250 mbar。废气旁通阀已经被 N75 推到头了，排气能量不足以为 K04-023 的小号涡轮壳体提供足够涡轮转速。
这版 Stage 1 程序在 6500 rpm 以上的增压控制，已经从「调节」变成了「全开」。 N75 没有任何继续打开的余地。但这不是程序的问题——MED9.1 的 N75 只是执行器，限制高转增压的是排气侧物理瓶颈。
五、低压油压：5 bar 稳如泰山
低压油压是什么？ 汽油从油箱里的汽油泵被抽出来，先送到发动机舱的高压油泵（HPFP）入口的压力。低压油路负责保证高压油泵有足够的“原料”可以加压——它压力不高（就 5 bar 左右），但流量必须充沛。如果低压油压掉到 3 bar 以下，高压油泵会吸不到足够燃油，高转就会供油不足。

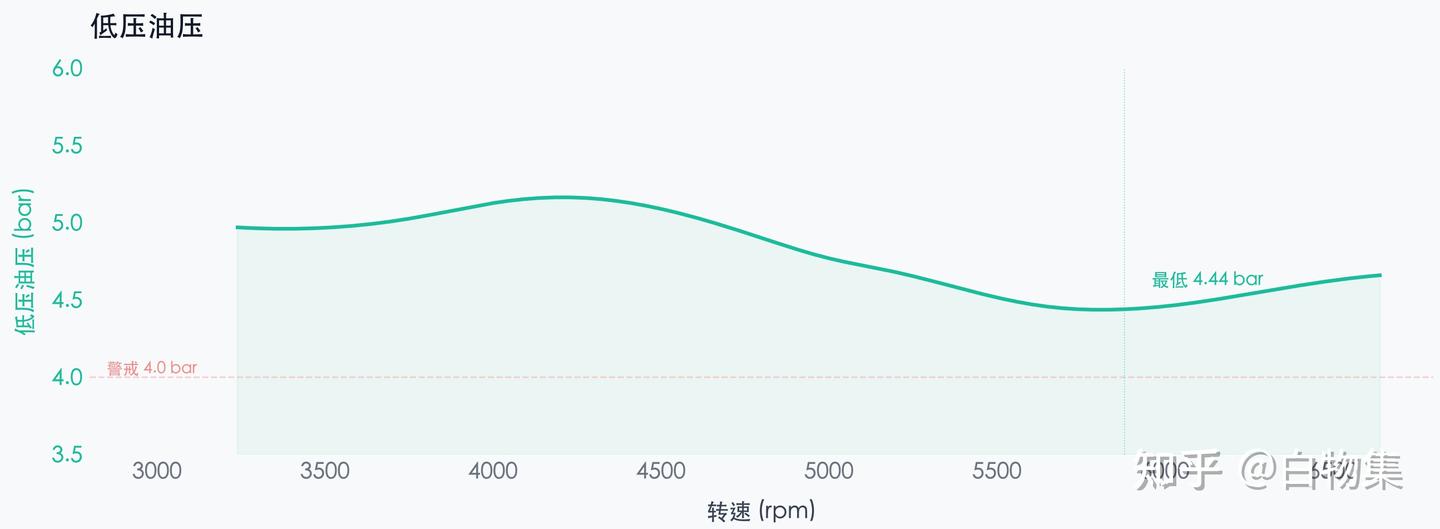

低压燃油压力（油箱泵→HPFP 入口）在整个 WOT 过程中稳定在 4.4~5.2 bar：
| 转速 | 低压油压 | 注 |
|---|---|---|
| 3000 | 5.04 | 起压中 |
| 4000 | 5.14 | 稳定 |
| 5000 | 4.77 | 轻微下降 |
| 6000 | 4.48 | 最低点 |
| 6640 | 4.66 | 收油前 |
波动幅度（±0.7 bar）在正常范围。低压油路无供油不足迹象。
六、这条数据链告诉我们什么
| 环节 | 关键数据 | 结论 |
|---|---|---|
| 低压油路 | 4.4~5.2 bar 稳定 | ✅ 状态良好 |
| 高压轨压 | 73→118 bar 渐进爬升 | ✅ HPFP 状态良好 |
| 喷油嘴 | 占空比 43.5% | ✅ 余量充足 |
| 爆震退火 | 4 缸全程 0° | ✅ 燃烧室密封性好，标定安全 |
| N75 调节余量 | 64→95%，高转接近极限 | Stage 1 已用尽 6500 rpm 以上调节能力 |
| 中高转增压维持 | 偏差从 0 到 -250 mbar | 排气侧物理瓶颈 |
唯一需要关注的是 N75 在高转的表现——它的调节余量已经用到了尽头。但解决路径不是换 N75，是顺着增压和排气系统往上走——下一期展开。
七、下一期预告
K04-023 的出力曲线到底长什么样？3600 rpm 打 2580 mbar 后为什么后面跟不上？
下一期：涡轮 —— K04 的出力曲线与升级路线
