不只是铸铁缸体 —— EA113 CDL 的工程冗余从哪来
「铸铁中缸」是 Golf R Mk6 在改装圈最常被提起的标签。这个标签没错，但缺了上下文——铸铁缸体只是结果，支撑这颗发动机改装潜力的是一整套设计选择：锻造连杆、锻造曲轴、闭式缸顶、脉冲双涡管增压、还有一套原厂设定得像故意留了余量的燃油系统。
上篇讲了宏观判断框架，这篇进入发动机本体——拆开 EA113 CDL，看每个零件的数据和它背后的工程逻辑。
一、缸体：40kg 的铸铁底气
EA113 CDL 的缸体是 GG25 灰铸铁，闭式缸顶（closed deck）设计。
| 参数 | CDL EA113 | EA888 Gen3（对比） |
|---|---|---|
| 缸体材料 | 灰铸铁 GG25 | 铝合金 A356 |
| 缸顶形式 | 闭式（closed deck） | 开式（open deck） |
| 缸体重量 | ~40 kg | ~25 kg |
| 整机重量（含涡轮） | ~145 kg | ~133 kg |
闭式缸顶的意思是：缸筒之间的顶部是完整的金属连接，缸顶是一个实心平面，冷却水套不延伸到缸顶。这种结构刚度远高于开式缸顶——后者的冷却水套围绕缸筒直达缸顶，缸筒在高爆压时容易变形。大众 EA888 Gen1/2 使用开式缸顶，改装超过 400hp 就面临缸垫密封问题。
铸铁的另一个优势是热膨胀系数与活塞环组匹配更好。高负荷工况下，缸筒变形量小于铝缸体，活塞环与缸壁的密封更稳定。
但重量代价是实打实的——光缸体就比 EA888 的铝缸体重了 15kg，整机重了 12kg。发动机作为整车最重的单一总成，这 12kg 的差异直接体现为车头响应和前轴载荷。
以缸体承受的峰值爆发压力（pmax）为基准，安全系数大致如下：
| 配置 | 爆发压力 | 安全系数 | 状态 |
|---|---|---|---|
| 原厂 Stock | 80 bar | ~2.5 | 充裕 |
| Stage 1 | 90 bar | ~2.2 | 安全 |
| Stage 2 | 100 bar | ~2.0 | 安全 |
| Stage 3 | 140 bar | ~1.4 | 需关注 |
| Big Turbo | 180 bar | ~1.1 | 需强化缸体 |
Stage 3 时缸体安全系数降到 1.4，仍在可行范围。铸铁缸体在这颗发动机的改装潜力中扮演的角色是「不用操心」——它不是瓶颈。大多数 CDL 改装到大涡轮级别都不用镗缸或强化缸体，这在铝缸体的 EA888 上做不到。
二、曲柄连杆：锻造底子就是比别人高一阶
CDL 的曲柄连杆机构是大众 2.0T 发动机序列里最特别的地方——到 2026 年回头看，可以说它是一个「过度设计」的典型案例。
连杆
CDL 原厂连杆是 锻造合金钢（36MnVS4），直切口设计，长度约 144mm。对比 EA888 Gen1 和 Gen2 用的铸造连杆，这是 CDL 最容易被忽视的核心优势。
连杆承受两种主要载荷：压缩方向的气体爆发力和拉伸方向的惯性力。
Stock（80bar）气体爆发力： ~42 kN
Stage 3（140bar）气体爆发力： ~75 kNEA888 Gen1/2 的铸造连杆在 Stage 2（约 100bar）以上就需要跟换，而 CDL 的锻造连杆原厂就能扛到 Stage 3。不是 EA888 设计差，是两者的设计目标不同——CDL 的锻造零件是预设了升级空间的设计冗余。
活塞
活塞是最脆弱的一环。CDL 原厂使用 铸造铝合金 AlSi12CuNiMg，抗拉强度约 200 MPa。
| 配置 | 爆发压力 | 活塞安全系数 | 状态 |
|---|---|---|---|
| Stock | 80 bar | 1.8 | 安全 |
| Stage 1 | 90 bar | 1.5 | 安全 |
| Stage 2 | 100 bar | 1.1 | 接近极限 |
| Stage 3 | 140 bar | 0.8 | 必换锻造 |
Stage 2 时铸造活塞安全系数 1.1，已经低于量产发动机通常要求的 1.5。不少车友 Stage 2 用原厂活塞跑了一两万公里没出问题——这不是静态安全裕度够，是疲劳寿命还没到终点。高负荷循环累积到一定程度，活塞环岸或销孔周围可能产生裂纹，最终碎裂。
Stage 3 时安全系数跌到 0.8（低于 1.0 意味着静态设计已不足），必须换成锻造活塞（如 CP-Carrillo、JE、Wossner 的 2618 铝合金，抗拉强度约 400MPa）。
有一个细节值得注意：锻造铝合金的热膨胀系数（~22×10⁻⁶/K）比铸造的（~20×10⁻⁶/K）略大。换锻造活塞时冷态安装间隙需比原厂放宽，否则冷启动时活塞与缸壁摩擦增大，可能出现敲缸异响。
曲轴
CDL 曲轴是锻造合金钢。这是三件中最不用操心的——原厂锻造曲轴在 Stage 3 甚至 Stage 3+ 都不需要更换，直接沿用。
小结
| 组件 | CDL 原厂 | 极限在哪 | 缺了什么 |
|---|---|---|---|
| 连杆 | 锻造 36MnVS4 | Stage 3 没问题 | 大马力可换更高规格螺栓 |
| 活塞 | 铸造 AlSi12CuNiMg | Stage 2 接近极限，Stage 3 必须换 | 缺少锻造选项 |
| 曲轴 | 锻造合金钢 | Stage 3+ 也没问题 | 不用动 |
CDL 的锻造连杆+锻造曲轴是原厂最大的冗余来源。这颗发动机的改装潜力不是偶然的——是设计时就已经决定了的事。
三、配气机构：皮带的宿命
CDL 采用 DOHC + 每缸 4 气门，进气侧配备可变气门正时（VVT），排气侧为固定正时。
| 参数 | 值 |
|---|---|
| 驱动方式 | 齿形皮带 |
| 凸轮轴数 | 2（进气 + 排气） |
| VVT | 进气侧连续可调 |
| 排气侧 | 固定正时 |
| 挺柱类型 | 液压挺柱（自动间隙补偿） |
| 进气门直径 | ~33.5 mm |
| 排气门直径 | ~28.0 mm |
| 气门夹角 | 进气 ~21° / 排气 ~22.5° |
正时皮带 vs 链条
CDL 使用正时皮带，这是它与 EA888 系列最常被混淆的点。
| 对比项 | CDL（皮带） | EA888 Gen3（链条） |
|---|---|---|
| 更换间隔 | 120,000 km / 8 年 | 「终身免维护」 |
| NVH | 安静 | 链条噪声（尤其冷车） |
| 断裂后果 | 气门顶活塞 | 同 |
| 更换成本 | ~¥2,000-3,000（含工） | ~¥5,000+（含工） |
| Stage 3 建议 | 提前至 90,000-100,000 km | 需检查链条拉伸 |
皮带的优势是安静和低成本，代价是有硬性更换期限。过了周期不换就等于赌博——断了直接顶气门，维修费用远超换皮带的成本。EA888 链条虽然号称「终身免维护」，但 Gen1/Gen2 的链条张紧器缺陷导致跳齿顶气门的案例并不少见，只是故障模式不同：一个是老化断裂，一个是张紧器失效。
CDL 正时皮带零件号和扭矩值在维修手册中有完整记录。正时套装（皮带+张紧器+惰轮+水泵）建议一次性更换，避免分批更换漏件。
VVT：只有进气侧
CDL 的进气 VVT 调节范围覆盖了中低转速到高转速的需求，但排气侧是固定的。相比 EA888 Gen3 的进排气双 VVT + 排气可变气门升程（AVS），CDL 的配气系统在灵活性上落后了一代。
但进化侧固定也有好处——少了一个故障点。AVS 系统的机械执行器在 EA888 Gen3 上有一定的故障率，而 CDL 的进气 VVT 液压叶片式执行器在整个发动机寿命期内基本不需要维护。
原厂气门弹簧的设计限速约 7200rpm。Stage 3 设定（7800rpm+）时，惯性力比原厂转速高约 44%，需要升级强化气门弹簧 + 钛合金弹簧座，否则可能出现气门浮振（valve float）。
四、燃油系统：128-130bar 的秘密

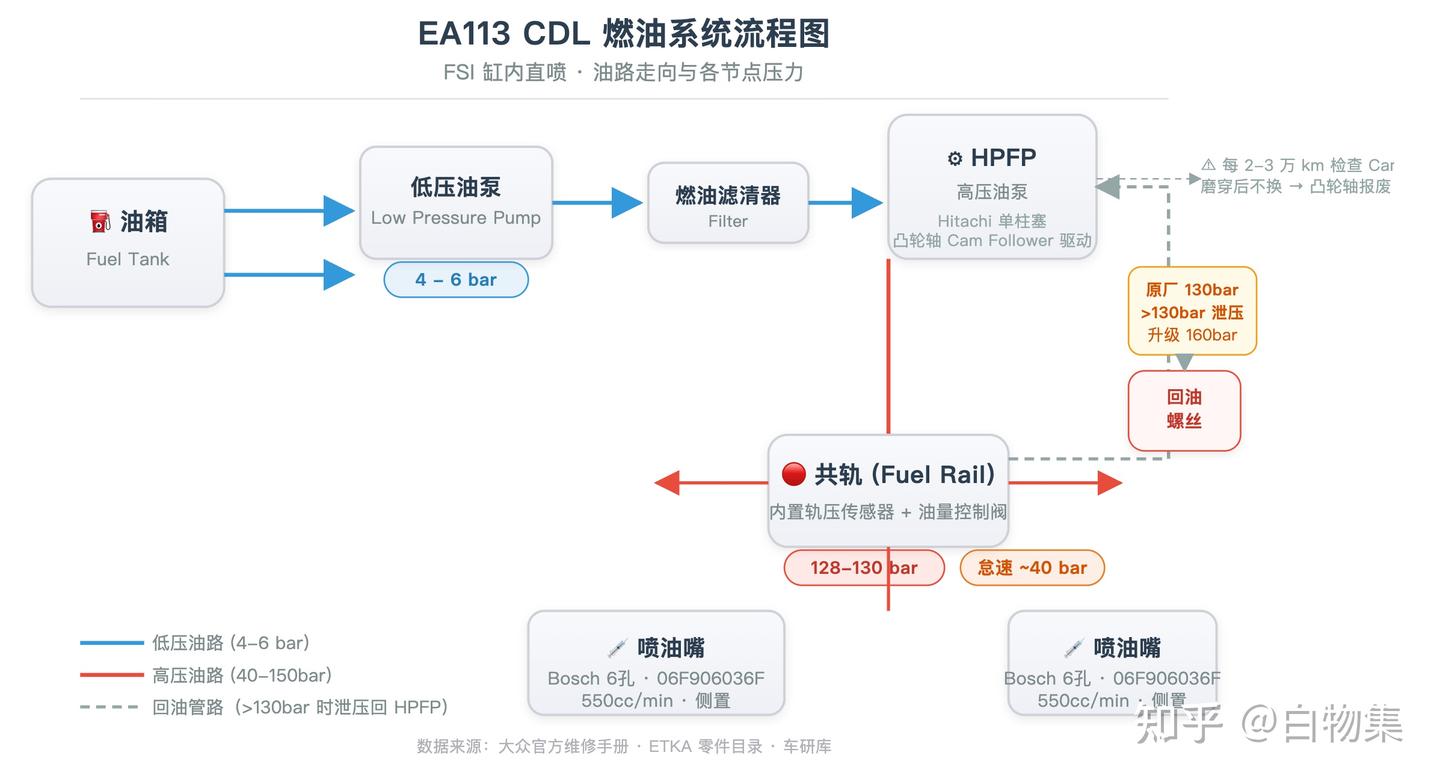

CDL 采用 FSI（缸内直喷），燃油系统分为低压段和高压段。
| 段 | 压力 | 核心部件 |
|---|---|---|
| 低压侧 | 4-6 bar | 油箱内置油泵 + 滤清器 |
| 高压侧 | 怠速 ~40bar / 全负荷 128-130 bar | Hitachi HPFP + 共轨 + 喷油嘴 |
高压油泵（HPFP）是 CDL 燃油系统的核心。它是一个单柱塞泵，由进气凸轮轴上的第三凸轮通过摇臂从动件（Cam Follower）驱动——这个 Cam Follower 是 EA113 全车磨损率最高的消耗品，建议每 2-3 万公里检查一次，磨穿后不换会导致凸轮轴报废。好在更换成本低（约 ¥80-150），工时也很短。
全负荷轨压为 128-130 bar，不是很多人以为的 150bar。这个误区的来源在于 HPFP 的硬件极限大约是 150bar，但原厂 ECU 标定只用到 130bar 附近——留了约 20bar 的安全余量。升级时通过换装 160bar 回油螺丝 可将系统压力上限提升到 160bar，配合 ECU 刷写后全负荷轨压可设在 150-155bar。
回油螺丝（压力限制阀）的作用：
HPFP 出油 → 油轨（目标 128-130bar）→ 回油螺丝（设定 130bar）→ 回油管 → HPFP 入口超过 130bar 时回油阀打开，油压释放回 HPFP 入口。升级 160bar 回油螺丝后，喷油量增加约 15%（流量 ∝ √ΔP）。
这个升级有严格的前置条件： 必须同步写入对应的 ECU 程序。需要调整全负荷轨压目标 MAP、喷油脉宽/正时 MAP、扭矩模型、油量控制阀 MAP。只换螺丝不刷程序会导致混合气过浓——洗缸壁→废三元→故障码。
CDL 的喷油嘴是 Bosch 6 孔侧置电磁式（06F906036F，550cc/min）。Stage 2+（~360-380hp）时，HPFP 在 3500rpm 以上供油开始饱和。超过 360hp 需要升级 HPFP 泵芯（Autotech 或 LOBA），否则混合气过稀→退火→功率下降。
| 级别 | 燃油系统状态 | 功率上限 |
|---|---|---|
| Stage 1 | 原厂，不用动 | ~310-330hp |
| Stage 2 | 原厂 + ECU 程序 | ~340-360hp |
| Stage 2+ | 160bar 回油螺丝 + HPFP 泵芯升级 | ~360-380hp |
| Stage 3 | 需加装歧管喷射（MPI）或升级喷油嘴 | 400hp+ |
Stage 3 时，原厂 HPFP + 160bar 回油螺丝的供油能力已经不够，需要更大幅度的供油系统改造。400hp 以上换大涡轮是常规操作，但燃油系统会先成为瓶颈。
五、涡轮：K04-023 的边界
CDL 原厂搭载 BorgWarner K04-023（OEM 06F145702C），K04-064 为升级加大替代型号。K04 系列是 BorgWarner 为 2.0L 排量汽油机设计的紧凑型涡轮，核心特点是响应快——小惯量设计让它在 2400rpm 就达到最大扭矩平台，日常驾驶感受接近自然吸气。
CDL 采用脉冲增压 + 双涡管（Twin-Scroll） 设计——排气管细分、容积小，利用排气脉冲的动能推动涡轮。双涡管将气缸 1-4 和 2-3 分别接入两个独立涡管，避免相邻点火气缸的排气干扰，排气脉冲能量传递效率更高，显著改善了低速响应。
这个设计的代价是高转背压偏高。超过 5500rpm 后涡轮流量接近饱和，功率曲线趋于平缓。K04-023 的物理上限大约在 350-370hp（曲轴）——这不是一个严格的数字，而是流量、压比、排气温度综合作用的结果。
| 阶段 | 硬件 | 预计功率 | 瓶颈 |
|---|---|---|---|
| Stage 1 | 仅程序，原厂硬件 | ~310-330hp | 原厂排气 |
| Stage 2 | 头段/进气/中冷 + 程序 | ~340-360hp | HPFP 供油 |
| Stage 2+ | + HPFP 升级 | ~360-380hp | K04 流量上限 |
| Stage 3 | 大涡轮 + 锻造活塞 + 燃油改造 | 400hp+ | 腹内强化 |
K04-023 在超过 1.6bar 后进气温度急剧上升。Stage 2+ 必须配合加大中冷，否则进气温度过高会导致 ECU 大幅退火。
六、改装路线图：冗余在哪，瓶颈在哪
把以上五个系统拼在一起，CDL 发动机的「工程冗余分布图」就清楚了：
| 系统 | 原厂冗余 | 第一个瓶颈 | 需要升级的时机 |
|---|---|---|---|
| 缸体 | 高（closed deck 铸铁） | 缸垫密封（Stage 3） | Stage 3 |
| 曲轴 | 高（锻造） | 不需要换 | 不适用 |
| 连杆 | 高（锻造） | 螺栓拉伸（Stage 3） | Stage 3 检查 |
| 活塞 | 低（铸造） | Stage 2 接近极限 | Stage 3 必换 |
| 正时皮带 | 按时更换即可 | 断裂即毁灭 | 6-9 万公里检查 |
| HPFP | 中 | 3500rpm 饱和 | Stage 2+ |
| 回油螺丝 | 低 | 130bar 限制 | Stage 2+ |
| 涡轮 K04-023 | 中 | ~370hp 流量上限 | Stage 3 换大涡轮 |
这张表的模式很清晰：CDL 的高冗余集中在结构件（缸体、曲轴、连杆），低冗余集中在易损件（活塞、HPFP、回油螺丝、涡轮）。这不是设计缺陷——结构件一旦强化就伴随重量和成本增加，而易损件的升级成本和复杂度都低得多。
换句话说，大众在设计 CDL 时做了一个很「德国」的选择：把底座做硬，把升级空间留给了终端用户。
推荐：车研库微信小程序
全部数据来自我的个人项目 车研库 —— 一个 Golf R Mk6 的技术档案库，覆盖发动机、变速箱、底盘、电子、改装的全套数据和文章。
微信小程序搜 「车研库」 或扫码直达：
小程序里你可以：
- 按车型查阅全部技术文章（当前覆盖 Golf R Mk6，逐步扩展到其他车型）
- 查零件号、故障码、保养周期
- 记录你自己的车辆整备和改装历史
直接查、不废话，跟专栏一个风格。
写在后面
这一期拆了发动机的五大系统，下一期进入传动系统——DQ250。这颗湿式双离合在 Golf R Mk6 上到底耐不耐用？
几个数据先摆出来：DQ250 原厂标称扭矩容量 350Nm，Stage 1 的实际输出约 420-440Nm。也就是说你刷一个一阶程序，扭矩就已经超过了变速箱的标称容量。那变速箱为什么没爆？DQ250 的真实冗余到底有多少？
下期见。
数据来源：大众官方维修手册、ETKA 零件目录、车研库技术文章（ID 24-29）、mycar 知识库
