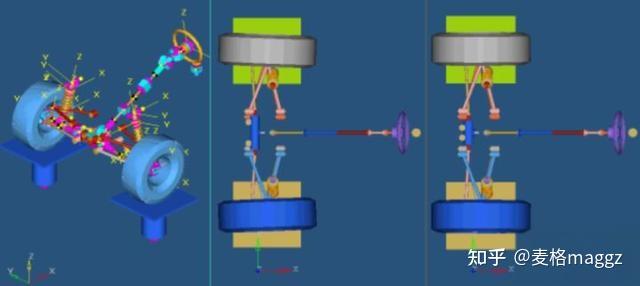

颠簸路面方向盘打手的四条传递路径与两类能量源头

颠簸路面方向盘打手的四条传递路径与两类能量源头

传送门：

汽车底盘电控知识整理汇总

车载嵌入式 通讯/诊断 AUTOSAR/架构 整理汇总

车载嵌入式 功能安全/网络安全 整理汇总

[专栏] 汽车领域 · VMC 线控底盘 线控驱动

0 引言

驾驶车辆经过碎石路或连续减速带时，方向盘有时会突然剧烈抖动，甚至出现反向拖拽，需要用力握住才能保持方向。

这种现象通常被称为“方向盘打手”。

和正常的路感反馈不同的是，路感是持续、可控的力反馈，而打手是突发、冲击性的反向力矩。

两者最本质的区别在于能量传递的方向：路感是驾驶员主动输入后系统的响应，打手是路面冲击反向作用于驾驶员。

要理解打手的成因，需要追溯到它的能量源头，并理清冲击力从路面传递到方向盘的每条机械路径。

1 第一条路径 结构传导

路面冲击转化为方向盘抖动的第一条路径，是结构传导。

当车轮碾过路面凸起时，产生的垂向和侧向冲击力首先作用于悬架系统。

悬架连杆和衬套吸收大部分能量，但仍有残余冲击通过副车架传递到转向器壳体——即齿轮齿条转向机的金属外壳。

壳体受到冲击后，振动通过转向管柱向上传导，最终到达方向盘。

这条路径不经过转向拉杆，而是通过结构件之间的物理接触传递。

工程上，副车架衬套的刚度设计对这一路径有直接影响——衬套越硬，传递的冲击越直接，方向盘打手感越明显。

2 第二条路径 齿条反向拖拽

第二条路径发生在转向器内部，是从车轮侧向输入转化为齿条运动，再拖拽助力系统的过程。

当单侧车轮受到路面侧向冲击时，冲击力通过转向拉杆直接拉动转向齿条。

齿条是一种直线运动的机械件，侧向力迫使它产生非预期的位移，这个位移通过齿轮啮合转化为转向轴的旋转。
