你的发动机，是用沙子"翻模"浇出来的
你知道吗，你爱车的心脏——发动机的缸体，最初的样子，是由一堆砂子定型的。
干制造业十几年，每次带新人进厂我都会问同一个问题
你开的车，发动机缸体是什么做的？
十个人有九个答：“铝的呗。「
行，那我再问一句：”那这个铝疙瘩，是用什么做模具浇出来的？」
没人答得上来。
我告诉你答案：沙子。
你用了几十年的发动机，那个在机舱里精密运转、承受几十个大气压爆燃、跑几十万公里不出问题的核心部件，最初的形状，是由一堆砂子定型的。
不是科幻，这就是铸造行业最基础也最厉害的工艺——砂型铸造。

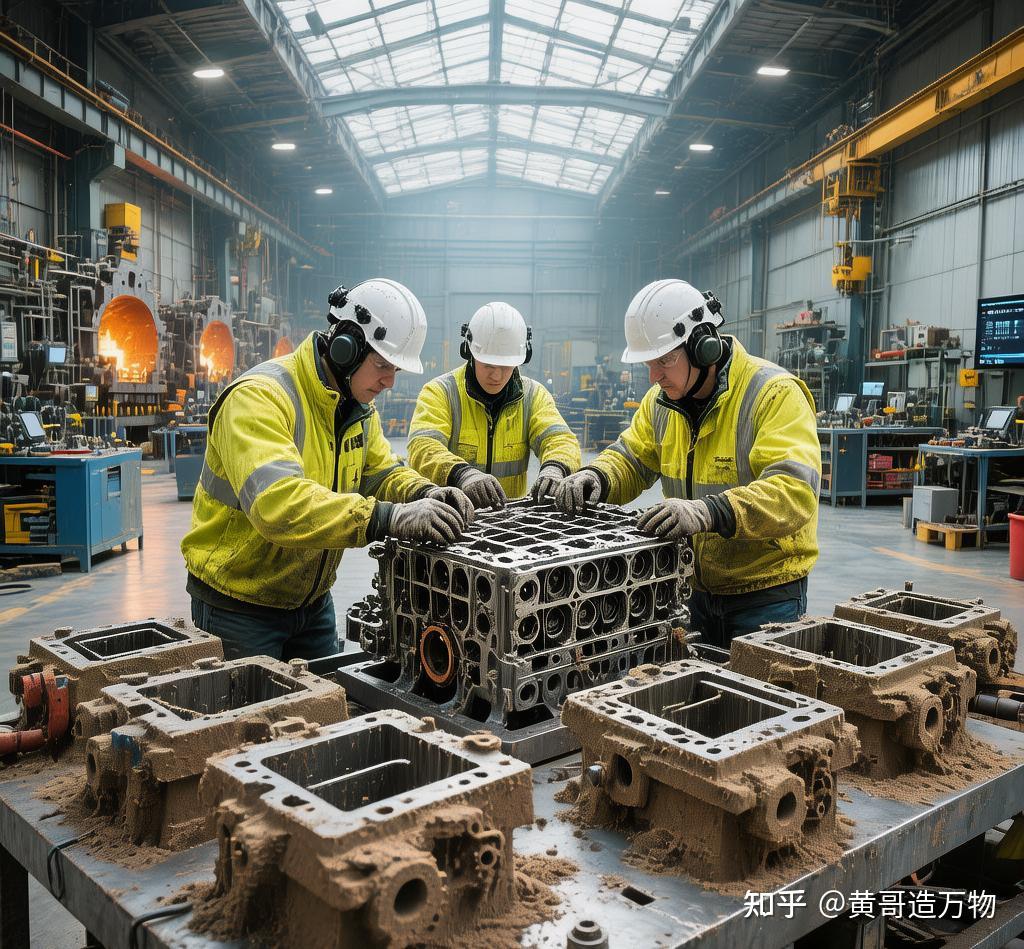

▲ 现代化铸造车间中的砂型装配工位
一、为什么是「沙」？
先说个最反直觉的事实：砂型铸造的模具，是一次性的。
一个发动机缸体，造一个模具，浇一锅铁水，冷却后敲碎模具，取出铸件。模具没了。下一件，重新做。
这和注塑、压铸那种「一个模具用几万次」的逻辑完全不同。为什么要这么搞？因为砂型铸造最大的优势是：便宜，而且什么都能铸。
从几克的小零件到几百吨的船用柴油机缸体，从铸铁到铸钢到铝合金，砂型铸造通吃。一副砂型模具的成本，可能只有金属模具的十分之一。
但代价是：每次都从头来过。
二、一个四缸发动机缸体，需要多少个砂芯？
这是整个工艺里最震撼的部分。
你先想象一个发动机缸体长什么样：里面有四个气缸孔（活塞上下运动的地方）、有冷却水套（冷却液循环的空腔）、有机油回油道、有挺杆室、有曲轴箱……
所有这些内部空腔，都必须用“砂芯”来形成。
一个典型的四缸汽油机缸体，需要 6-8 个独立的砂芯，组装在一起，才能形成一个完整的铸型。分别对应：
砂芯对应空腔水套芯（左右各一）冷却水循环腔曲轴箱芯曲轴旋转空间气缸孔芯（4 个一体或分体）4| 砂芯 | 对应空腔 |
|---|---|
| 水套芯（左右各一） | 冷却水循环腔 |
| 曲轴箱芯 | 曲轴旋转空间 |
| 气缸孔芯（4个一体或分体） | 4个气缸膛孔 |
| 挺柱室芯 | 气门挺柱安装腔 |
| 前后端芯 | 正时链条腔/飞轮腔 |
这几个砂芯像搭积木一样，在合箱工位由人工或机器人组装成一个完整的型腔。任何一个芯子位置偏了 0.5 毫米，浇出来的缸体就可能报废。

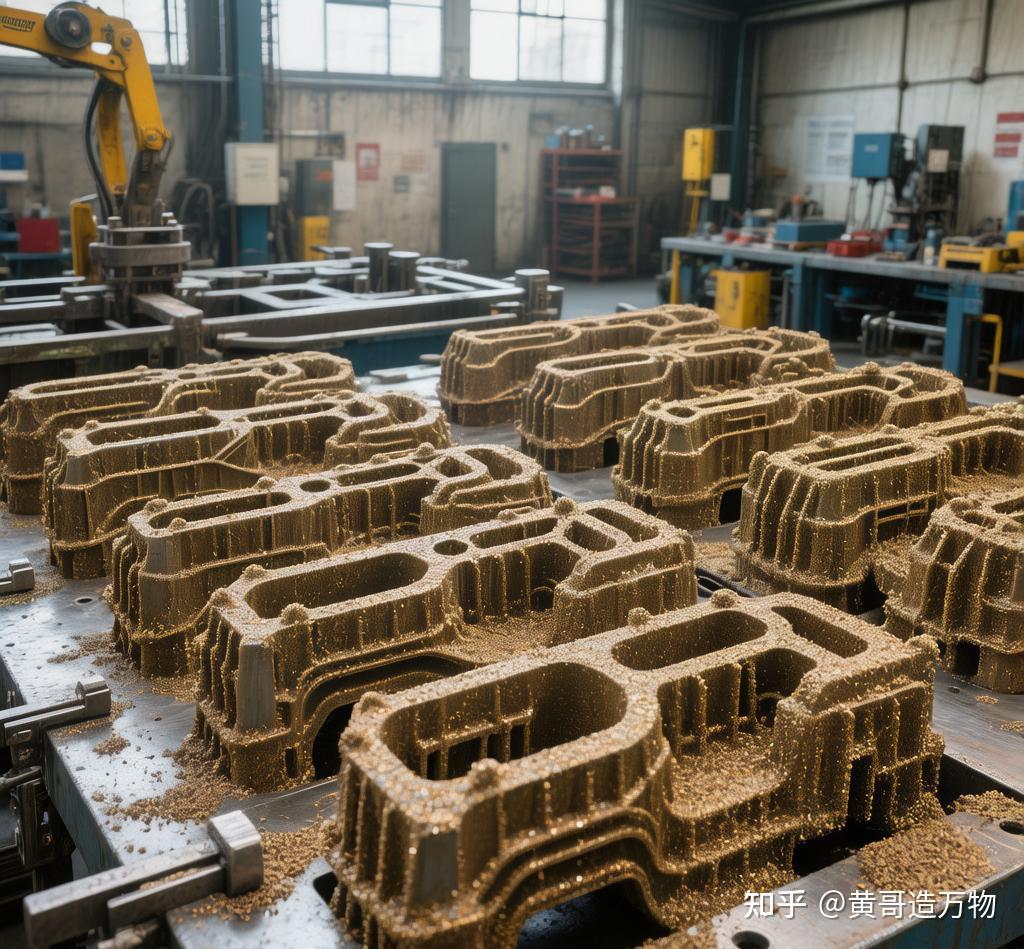

▲ 用于发动机缸体铸造的精密树脂砂芯
冷知识：这些砂芯是怎么做的？用芯盒（金属模具）把混了树脂的沙子吹进去，加热固化。出来的砂芯硬得像石头，但敲一下就碎。工艺上叫「冷芯盒」或「热芯盒」——冷芯盒用三乙胺气体催化固化，热芯盒用加热固化。
三、浇筑：1400℃的铁水，倒进砂子里
砂芯组装好、合箱紧固之后，进入浇注工位。
铸铁缸体：1350-1450℃，铁水像金色的岩浆一样倾入浇口。
铸铝缸体：700-760℃，温度低一些，但对模具要求更高。
铁水在砂型中流动，填充所有空腔和缝隙，然后开始冷却凝固。
这个过程要控制在几分钟到几十分钟，取决于缸体壁厚。太快了会「冷隔」（铁水没填满就凝固了），太慢了晶粒粗大影响强度。
铸造完成后，让铸件在砂型里自然冷却几个小时，然后进入「落砂」工位——简单说就是：把整个砂型砸碎。
震动落砂机猛烈震动，砂子哗哗掉下来，露出里面灰黑色的铸件。这些砂子经过处理可以 95% 以上回收利用，重新混入黏结剂，再次造型。
而那个陪伴了它一生的沙型模具，此刻已经变成一堆散沙。
四、从粗胚到精密部件
从落砂工位拿出来的缸体，还只是一个粗坯——表面粗糙、带着浇口和冒口的残余、砂芯的碎片还堵在油道里。
接下来是一整套后处理：
- 抛丸清理：高速钢丸喷射，清除表面粘砂和氧化皮
- 去除浇冒口：切掉浇注系统和冒口的残余
- 热处理：退火消除铸造应力（500-600℃保温数小时）
- 精加工：用数控机床加工气缸孔、端面、油道孔、螺纹孔——这些加工精度要达到微米级
- 试漏检测：向水套和油道加压，检测是否有微孔渗漏

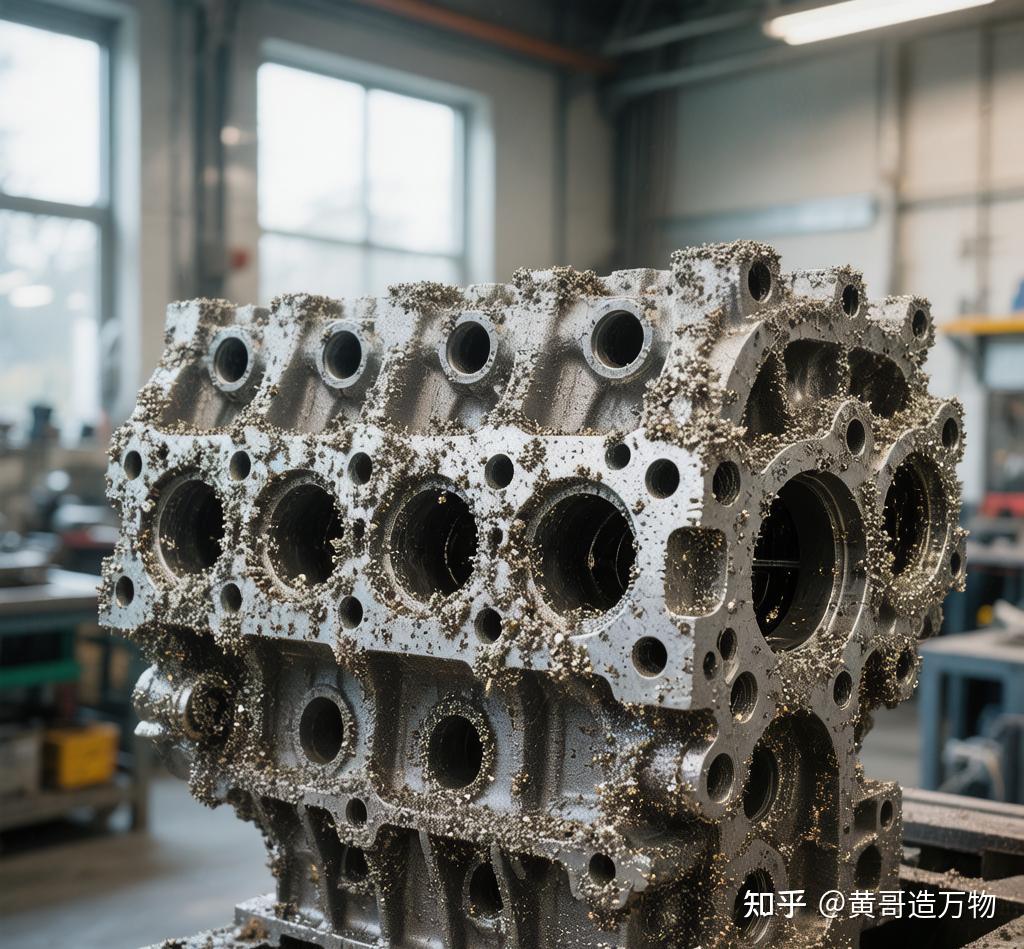

▲ 砂型铸造完成的发动机缸体初坯
一个铸造缸体从砂型到成品，合格率通常在 85%-95% 之间。那 5%-15% 的废品，可能是气孔、缩松、砂眼、裂纹——任何一个缺陷都得回炉重熔。
五、为什么现代发动机还是用“沙”？
有人要问：你都这么精密了，为什么不用压铸？压铸一个缸体又快、又准、表面又好。
答案是：发动机缸体太复杂了。
压铸需要金属模具，而发动机缸体的内部结构极其复杂——有水套、有油道、有各种异形空腔。如果用金属模具形成这些空腔，那模具本身就复杂到几乎无法制造，而且铸件冷却后根本无法脱模。
砂芯可以「碎」掉再取出来——这是它不可替代的优势。
只有沙子做的芯，才能在浇注完成后被震动破碎、从狭窄的油道里流出去。你换成金属芯试试？铸件冷却收缩，金属芯卡在里面就一辈子别想拿出来。
一张表看懂砂型铸造
环节关键参数一句话概括造型砂粒度 70/140 目，树脂粘结用砂子「印」出铸件外形制芯每个缸体 6-8 个砂芯用砂芯搭出内部空腔浇注铸铁 1350-1450℃，铸铝| 环节 | 关键参数 | 一句话概括 |
|---|---|---|
| 造型 | 砂粒度70/140目，树脂粘结 | 用砂子"印"出铸件外形 |
| 制芯 | 每个缸体6-8个砂芯 | 用砂芯搭出内部空腔 |
| 浇注 | 铸铁1350-1450℃，铸铝700-760℃ | 铁水倾入砂型 |
| 冷却 | 数小时，视壁厚而定 | 等它凝固 |
| 落砂 | 震动破碎整副砂型 | 敲碎模具取出铸件 |
| 精加工 | 微米级数控加工 | 把粗胚变成精密件 |
所以下次你打开发动机盖，看到那个写着排量的铸铁或铝块——记住：它曾经活在沙子里，在 1400 摄氏度里烧过，被震碎过，又被精雕细琢到微米级。
一堆沙子加上一锅铁水，撑起了整个汽车工业的基础。这就是制造业的朴素逻辑：不需要多高级的材料，用最便宜的东西加上最贵的工艺，照样能做出扛几十万公里的好东西。
—— END ——
我是黄哥，干了十几年制造业。你拆过发动机吗？知道自己的车缸体是铸铁还是铸铝的？评论区聊聊。
