一辆车的漆面，到底裹了几层"铠甲"？

很多人以为车漆就是给铁皮刷一层颜色。真不是。你车身上那层亮闪闪的漆，是一套四层复合防护系统，而最底下那层电泳漆，才是整车防锈的真正基石。车企敢在合同里写“十年不生锈”，靠的从来不是外头的亮面，是泡在槽子里那一道。

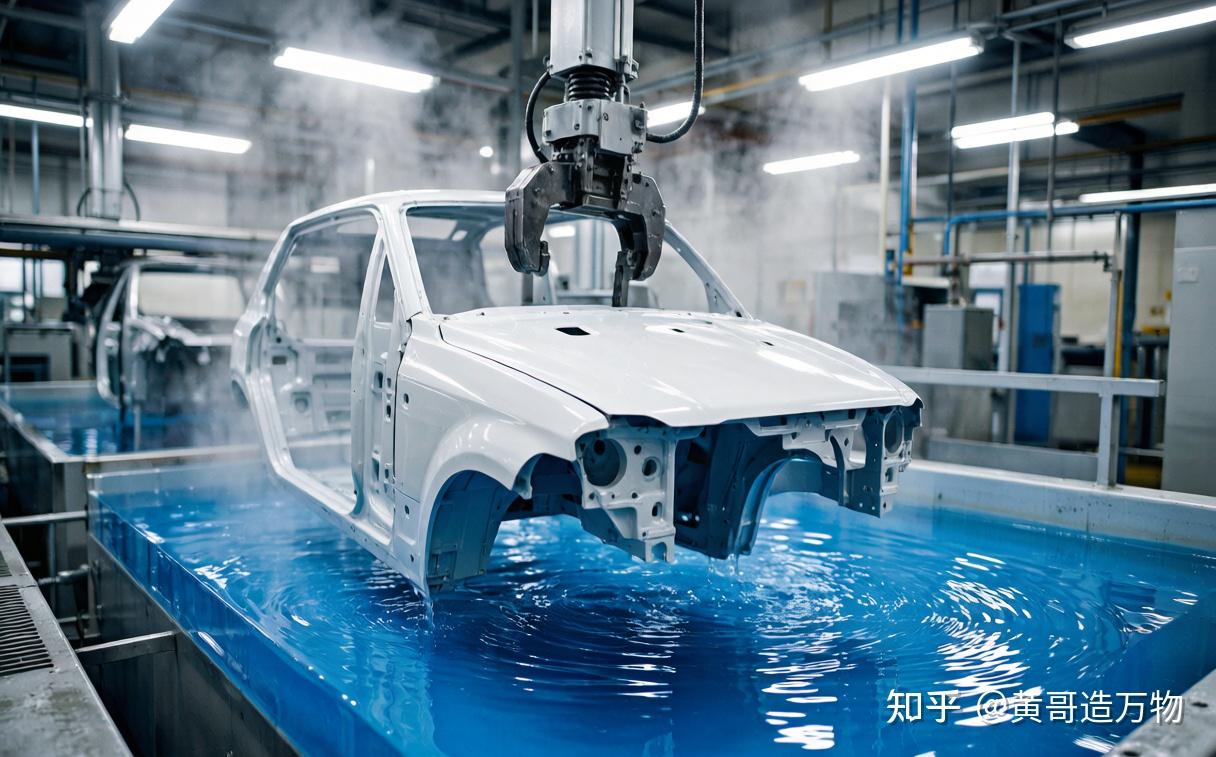

▲ 白车身由机械臂吊装，整体浸泡在蓝色电泳槽液中，槽面有循环搅拌波纹

电泳到底是个什么东西

电泳涂装，学名阴极电泳（CED，Cathodic Electrophoretic Deposition）。原理说白了就是“电场把你推进槽里”。把焊好的白车身当成阴极，整体泡进装满水溶性树脂漆的槽子里，通电之后，带负电的漆粒子在电场作用下往车身表面跑，均匀沉积成膜。

关键点在于：它是靠电场驱动，不是靠喷枪。所以车身的内腔、夹层、焊缝背面这些喷枪根本打不到的地方，漆也能"游"进去覆盖。这个能力叫泳透力（throw power）。普通喷涂的泳透力基本为零，电泳能渗透到几十厘米深的封闭空腔——这就是为什么车门内板、纵梁内部也能被漆覆盖，不会从里面烂出来。

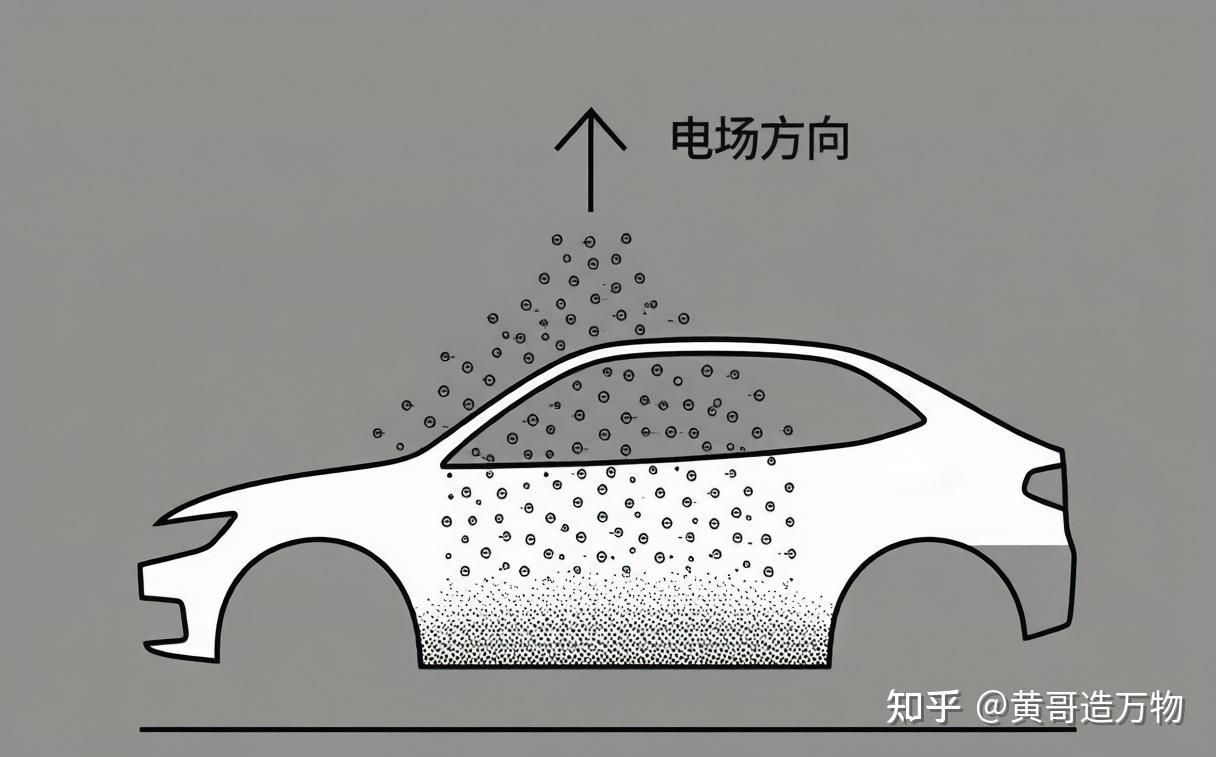

▲ 阴极电泳原理线稿示意图，白车身作阴极，带负电漆粒子在电场箭头驱动下向车身表面迁移，标注"电场""漆粒子""沉积膜"

电泳之前，车身得先“洗澡”

裸车架不能直接进电泳槽，表面有油污、铁锈、焊渣。前处理流程是固定的：脱脂 → 水洗 → 表调 → 磷化（或硅烷化）→ 纯水洗。

磷化这步最关键。钢板表面要生成一层 2-3 微米厚的磷酸锌结晶层，等于给钢板打了一层"绒布底"，电泳漆才能咬得牢。现在环保卡得严，很多新线改做硅烷化（silane）处理，无锌无镍，但目的一样——在金属表面造一层转化膜，让漆膜附着力翻倍。

电泳槽里的参数，全是死数

电泳槽不是温水泡澡，每个参数都有硬指标：

固体分（PVC）：18%-20%。太低漆膜薄、盖不住；太高流平差、容易橘皮

槽液温度：28-32°C，靠板式换热器牢牢控住，±1°C 都不能飘

电压：分段施加，入槽初期 100-150V 防止冲击，主段拉到 250-350V，末段恒压

时间：3-4 分钟

pH值：5.8-6.2，靠阳极隔膜系统（ADS）实时维持，否则树脂会絮凝

电泳完进烘房，160-180°C 烤 20-30 分钟，树脂交联固化成不溶不熔的膜。这一层干膜厚度只有 18-25 微米，却是整车的防锈命门。

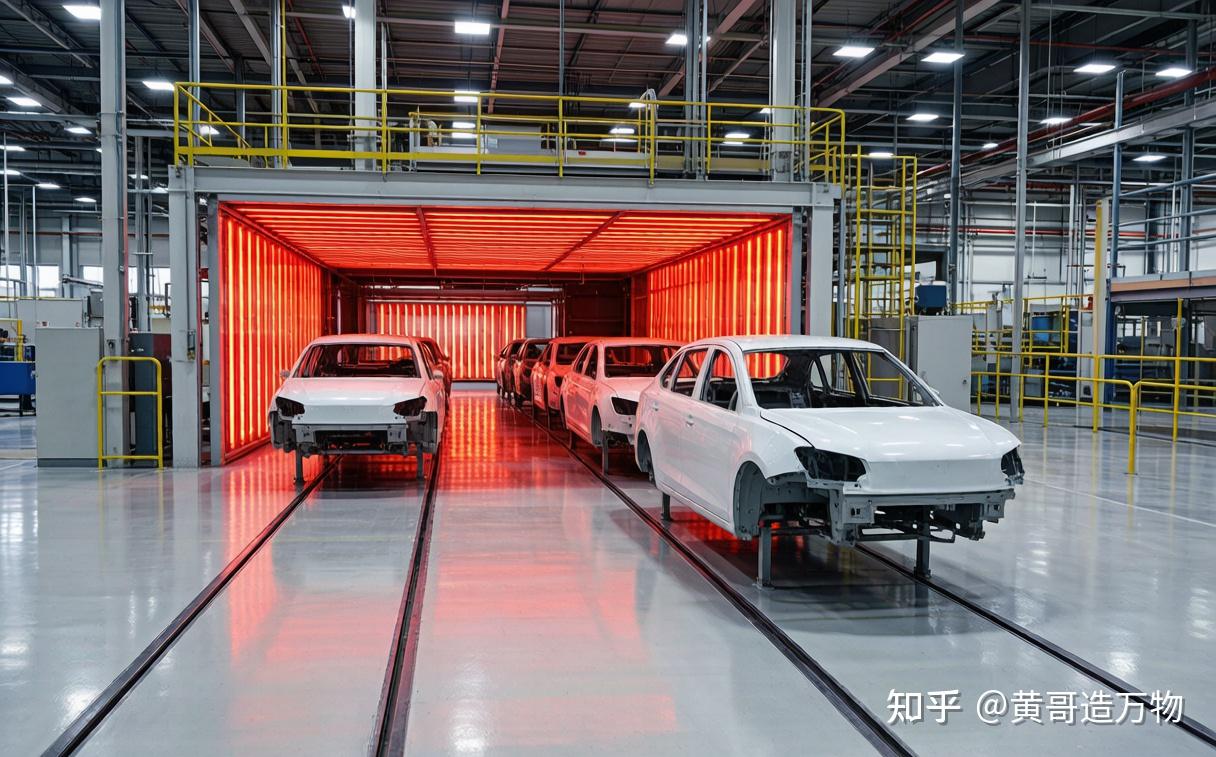

▲ 汽车涂装烘房生产线，多辆车身排队进入红外加热通道，地面有导向轨

电泳之上，还有三层

电泳只是地基。往上还有三道：

中涂（primer surfacer）：30 - 40μm，填平电泳层的小缺陷，主要抗石击

色漆（basecoat）：12-20μm，就是你挑的那个颜色

清漆（clearcoat）：35-50μm，透明罩光层，抗紫外线、抗划伤

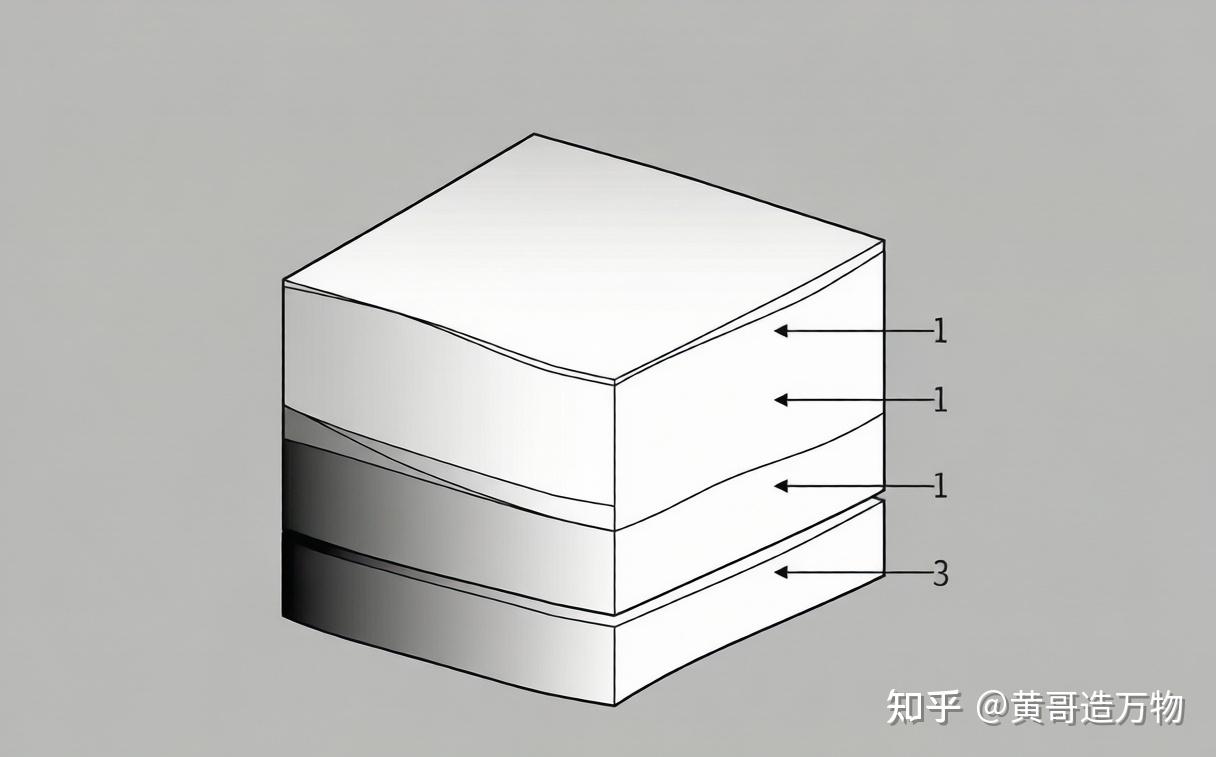

▲ 汽车漆面四层截面放大线稿，自上而下标注清漆/色漆/中涂/电泳层及各自微米厚度

传统工艺叫 3C2B（三层涂层、两遍烘烤），现在主流是 3-Wet（三湿法）——中涂、色漆、清漆湿碰湿连喷，只进一次烘房，能耗直接降掉一截。

几个反直觉的细节

电泳漆膜最怕两样东西：一是缩孔（槽液混进油或硅类污染物），二是颗粒（前处理没洗净）。所以电泳车间洁净度要求接近电子厂，槽液几百吨连续循环、多级过滤。

一辆紧凑型车电泳漆用量大概 3-4 公斤。看着不多，但槽液一次配就是几百吨，补加靠 daily additions 精算，浓度波动超过 0.5% 整批货就可能出问题。

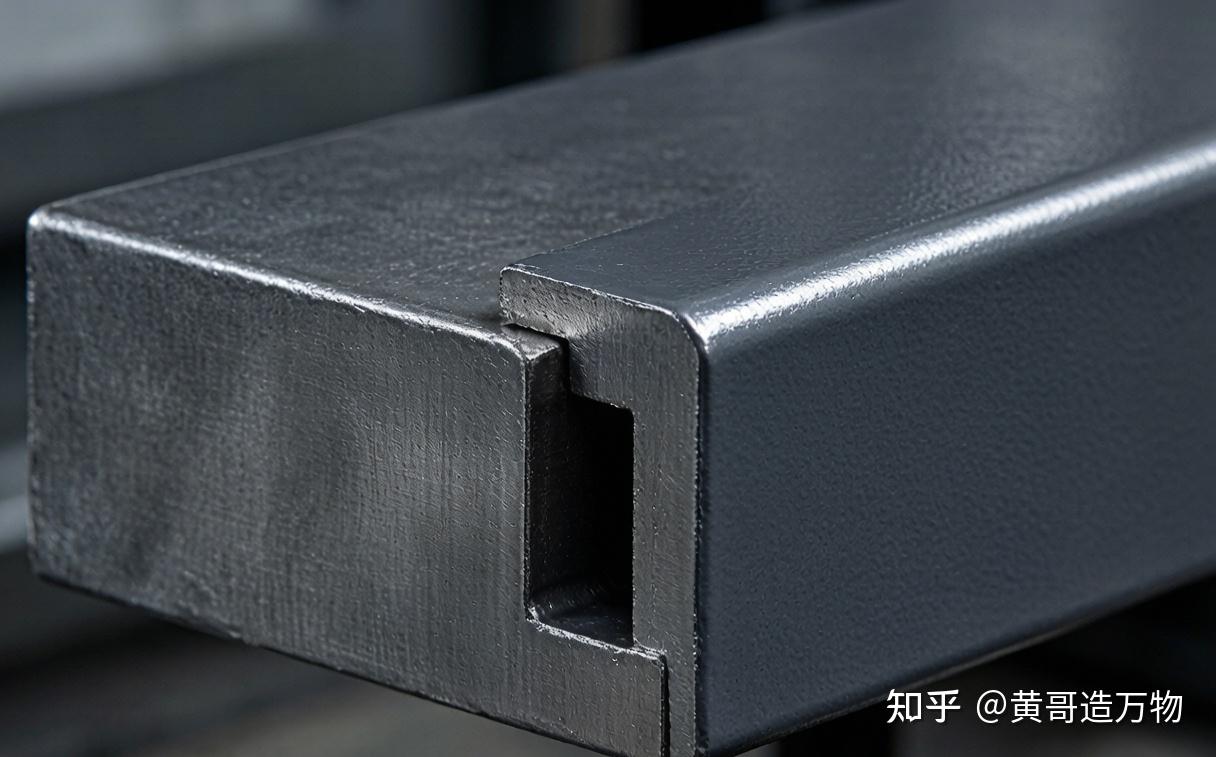

▲ 同一块钢板电泳前后对比，左侧裸金属灰暗、右侧均匀深灰漆膜截面特写

结语

下次有人问"车漆为什么这么贵"，你告诉他：你买的不是那层颜色，是总厚度不到 0.1 毫米、却要扛住十年盐雾、紫外、石击的复合装甲。最底下那层电泳，才是所有车企都不敢偷工减料的地方——因为它烂了，外面再亮也是空架子。
