1 什么是高边驱动

功率开关的一种。

汽车电子系统中的功率开关有高边驱动（HSD）、低边驱动（LSD）和桥式开关。

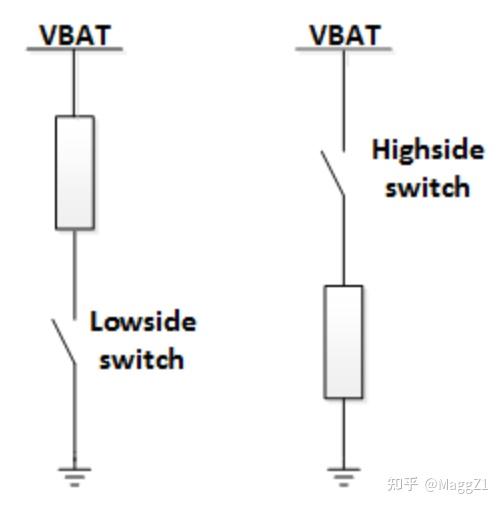

高边驱动（HSD，High Side Drive）和低边驱动（LSD，Low Side Drive）

高边驱动：是在电路的电源端加了一个可控开关。高边驱动就是控制这个开关。

类似于负载接到电源正极。

低边驱动：是在电路的接地端加了一个可控开关。低边驱动就是控制这个开关。

类似于负载接地。

低边驱动比较容易实现，而且电路也比较简单，一般的MOS管加几个电阻电容就可以。

2 什么时候用高边驱动

低边驱动通常用于与动力总成相关的负载，例如电机，加热器。而高边驱动经常用于燃油泵和车身相关功能，如座椅，照明，雨刷和风扇等。

高边和低边驱动的主要区别在于它们对故障状况的响应。

在汽车中，由于接地的金属板无处不在，因此短地故障比短电源故障更容易发生。

短地故障

低边驱动，短地条件意味着打开负载，也就意味着负载将一直继续工作。
