0 引言
驾驶电动车时，我们偶尔会感受到一种高频的振动——不是路面颠簸，而是动力系统本身发出的“颤抖”。
这种被称为“抖振”（Chatter）的现象，在急加速、爬坡或低速蠕行时尤为明显。它像是一种不规则的抖动，让驾驶员产生不安。
抖振并非简单的噪声问题。它直接影响驾乘舒适性，还会加速机械部件磨损，甚至威胁系统寿命。
本文从汽车电机视角来讲讲抖振的成因、危害与控制策略。
1 什么是汽车电机抖振Chatter
1.1 抖振Chatter的定义
抖振是电机输出扭矩的周期性波动，表现为转速波动、车身振动或噪声。
当控制系统的动态特性与机械系统耦合时，可能引发自激振荡，形成持续抖振。

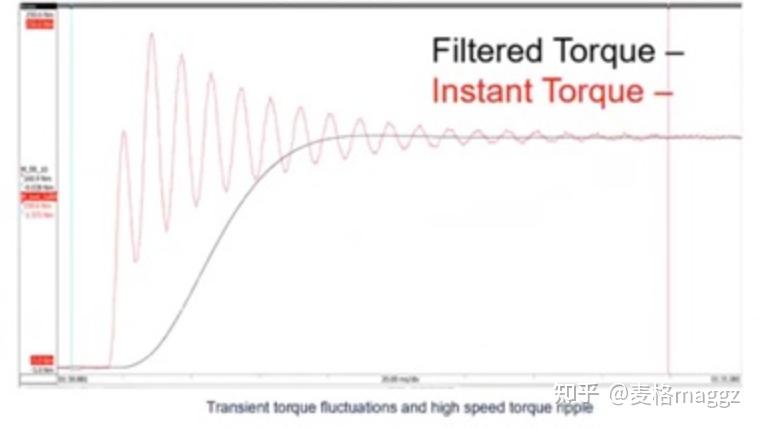

抖振与瞬态振荡有本质区别。瞬态振荡是阶跃响应过程中的超调，收敛后消失。而抖振在系统进入稳态后仍然持续，且与控制参数强相关。
1.2 抖振Chatter与转矩纹波torque ripple的关系
转矩纹波是抖振的根源之一，指电机输出扭矩中叠加的高频波动分量。
纹波频率随转速变化，当与传动系统固有频率耦合时，抖振被放大。
电机设计中的齿槽效应是转矩纹波的主要来源。
定子齿槽与转子磁极相互作用，产生周期性阻力矩。电流谐波也是重要诱因，PWM调制产生的高次谐波与气隙磁场作用，形成附加转矩波动。
1.3 抖振与PID控制和滑模控制的关系
PID控制过程中出现的振荡不一定是抖振。
瞬态超调属于正常响应，收敛后即消失。
若稳态后仍持续振荡，且与控制参数强相关，则属于抖振。
