拆解雷克萨斯RZ450e逆变器：SiC双面冷却技术的首次应用
本次拆解及介绍的对象为雷克萨斯Lexus RZ450e车型专用逆变器，具体为BluE Nexus eAxle 80KW 规格产品，该逆变器采用双面冷却技术，整体结构与此前介绍的丰田bZ4X型号逆变器大致相同（点击查看拆解丰田bZ4X逆变器），是雷克萨斯在逆变器领域的重要应用产品，同时也是其下一代Evo系列逆变器的基础机型。
xEV分解チャンネル、MONOlist、藤嶋屋丨信源
汽车开发圈丨出品
核心结构拆解分析
首先，我们先了解一下这款逆变器的背景：回顾一下过去的新闻：电装于2023 年 3 月 31 日宣布，成功开发出该公司首款采用碳化硅（SiC）功率半导体的逆变器。这款逆变器被集成在 BluE Nexus 开发的电驱动桥 eAxle 的后轮驱动单元中，搭载在丰田汽车于同月 30 日上市的雷克萨斯纯电动专属车型 “RZ” 上。与传统采用硅（Si）功率半导体的逆变器相比，它可将特定行驶工况下的功率损耗控制在一半以下，有助于提升电动车电耗效率、延长续航里程。
RZ 是雷克萨斯品牌首款纯电动专属车型，与丰田品牌 “bZ4X” 采用相同的纯电动专属平台 “e-TNGA”。该车仅提供四驱版本，满电续航里程为 494km，电耗为 147Wh/km。2022 年 4 月 RZ 发布时设定的开发目标值为 “450km 以上”。bZ4X 四驱版车型续航里程为 540km，电耗 134Wh/km。二者在续航与电耗上的差异，主要源于 RZ 搭载了更高功率电机，以及前脸投影面积等空气动力学特性不同。
接下来，我们正式进行拆解。

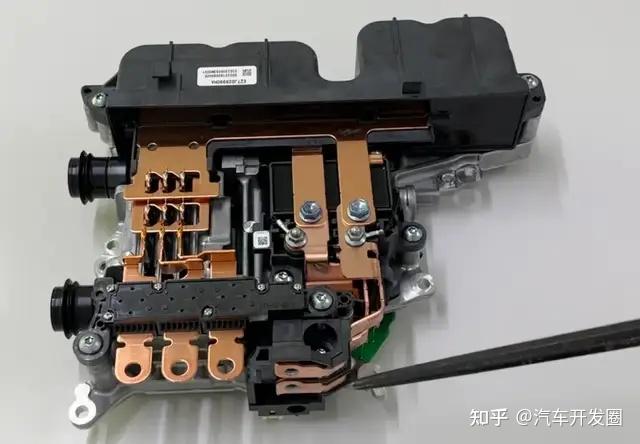

该逆变器核心组件包含双面冷却的功率模块、输入输出接口、电容、控制电路、冷却水路等，各组件布局合理，具备良好的扩展性，可通过调整功率模块数量适配不同功率需求。
关键组件细节：

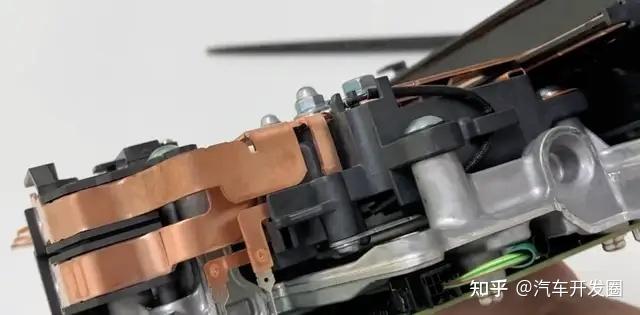

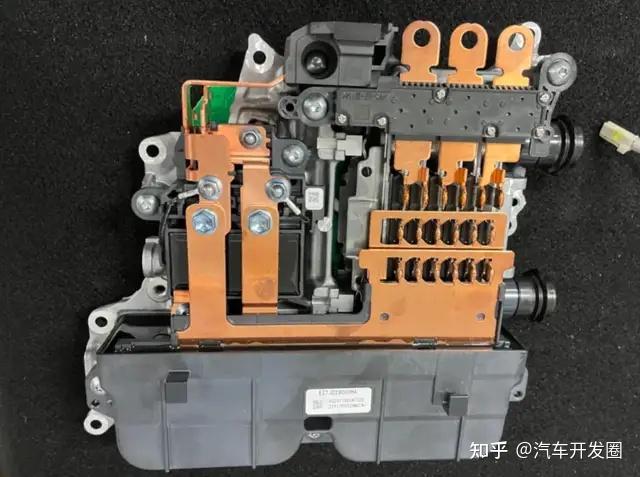

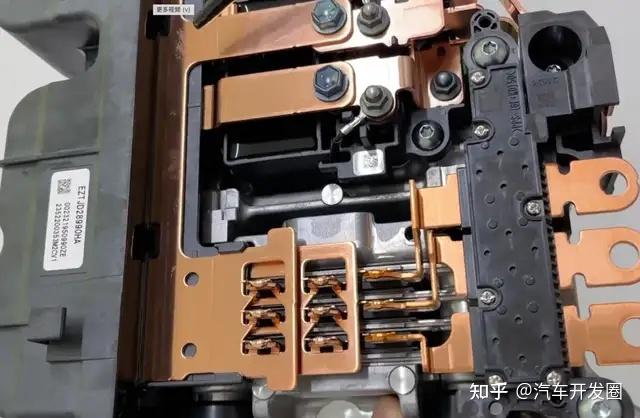

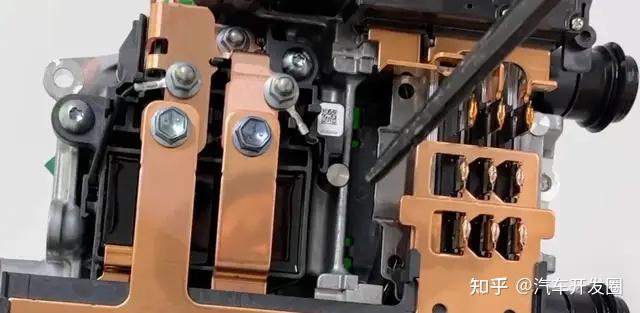

1. 输入与输出回路：逆变器输入端为两个接口，电流经 Y 型接线、松下制造的封闭电容后，由直流线路转换为交流，交流电流通过指定电力线路输出，形成完整的电流转换回路。

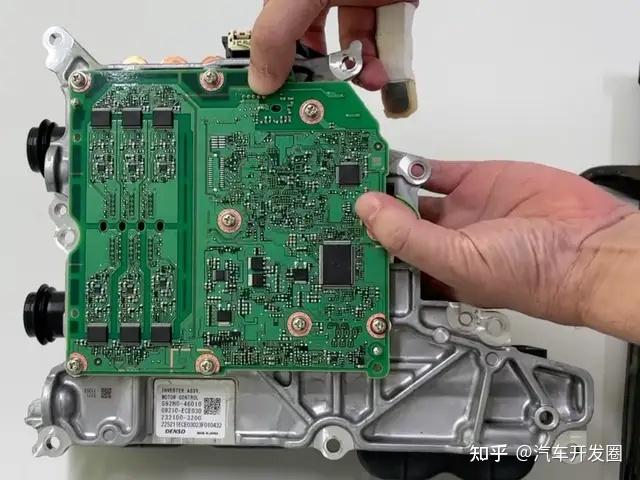

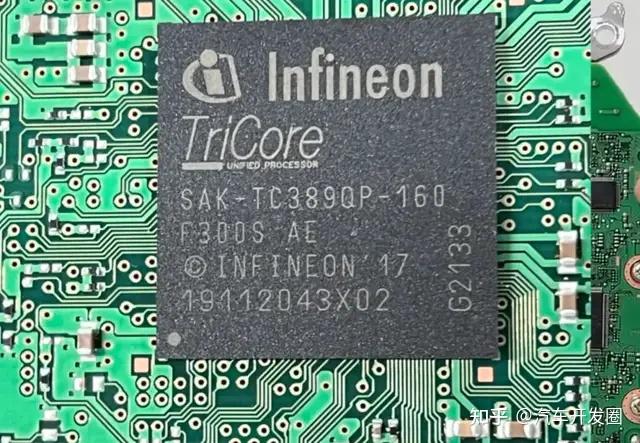

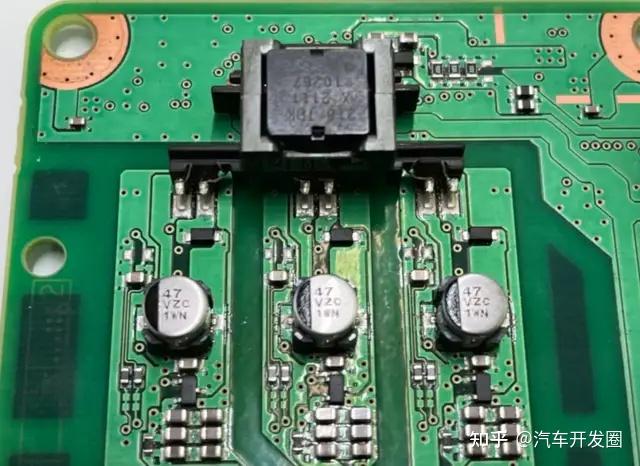

2. 控制电路区域：逆变器表面设置有控制计，其中特定区域为栅极驱动电路，控制系采用英飞凌TriCore 系列产品，以表面安装）方式固定；栅极驱动电路专用的反激式转换器的变压器安装在逆变器背面。

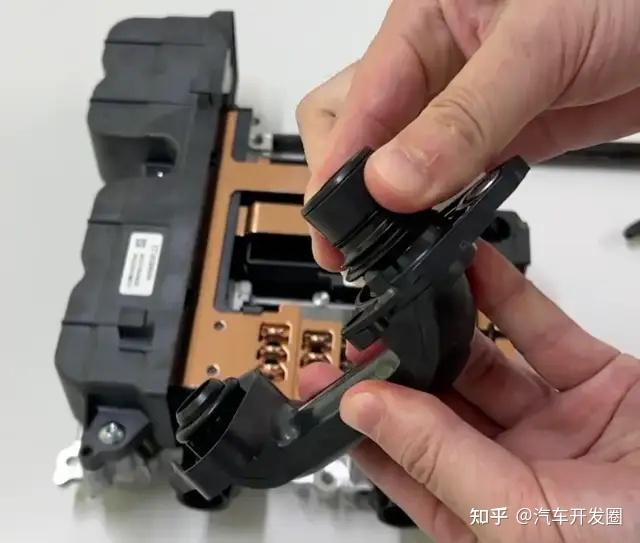

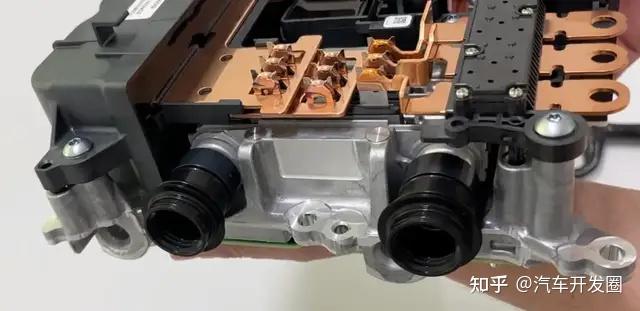

3. 双面冷却系统：逆变器配备双面冷却水路，水路接口处采用柔性树脂材质，用于覆盖安装误差，确保冷却效果。该柔性树脂组件由冈山内山工业提供，与丰田雅力士等车型的冷却水路设计相比，采用了不同的柔性适配方案，本次拆解产品选择在水路接收侧实现柔性适配。
4. 绝缘与功率芯片：逆变器绝缘部分采用 PPS 树脂材质，整体布局为下侧正极、上侧负极，通过树脂实现有效绝缘；功率芯片采用碳化硅（SiC），且为双面安装设计，这是雷克萨斯首次将 SiC 双面安装技术应用于逆变器（此前该技术仅用于燃料电池车的 DC/DC 转换器）。
5.电流传感器：逆变器输出侧配备电流传感器，搭载了阿尔卑斯阿尔派的 IC 芯片，确保电流检测的准确性。
产品特点与差异对比
从特点来看，首先，采用 SiC 双面安装技术，为雷克萨斯逆变器领域首次应用，有效优化了逆变器性能。
其次，电容体积缩小，核心原因是 SiC 化改造后，电容的纹波得以显著降低，提升了电容使用效率。
另外，结构具备良好扩展性，通过调整功率模块数量可实现不同功率适配：80KW 规格采用 3 个双面冷却功率模块，150KW 规格则增加至 6 个功率模块，且布线设计可适配模块数量调整。
最后，通用性强，除雷克萨斯 RZ 车型外，混合动力车型 RX 的 rear 侧也采用了几乎相同的逆变器，体现了该机型的泛用化设计思路。
与丰田bZ4X对比来看，型号整体结构大致一致，最直观的差异为电容体积缩小（源于 SiC 化带来的纹波降低）。

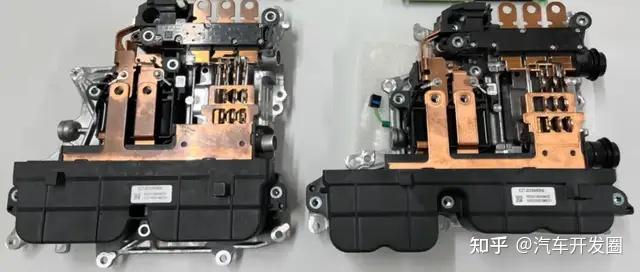

左：bZ4X，右：RZ450e
功率半导体分析

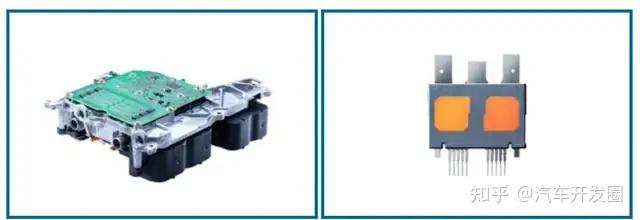

在功率适配方面，80KW规格采用了3个双面冷却功率模块，而150KW规格则通过增加至6个功率模块来实现功率升级，布线设计预留了扩展空间，可以灵活适配不同车型的需求。
需要指出的是，尽管SiC双面冷却技术具备诸多优势，但目前在多参数应用场景中仍存在不少问题，可靠性还有待进一步提升。因此，150KW规格的逆变器暂未采用SiC双面冷却功率模块，而是选用了硅基的RC-IGBT芯片进行适配。
该逆变器搭载了电装自主沟槽 MOS 结构的功率半导体，兼顾高耐压与低导通电阻，在降低发热带来的功率损耗的同时，提升单芯片输出功率。
在生产制造环节，基于电装与丰田中央研究所联合开发的高品质化技术，并融合新能源・产业技术综合开发机构（NEDO）委托项目的成果，采用 SiC 外延晶圆，使晶体缺陷减少一半。通过降低因晶体原子排列紊乱导致元件无法正常工作的晶体缺陷问题，保障车载级品质，实现 SiC 器件的稳定量产。
SiC 外延晶圆由 Resonac 向电装供应。Resonac 的 150mm SiC 外延晶圆自 2013 年投放市场以来，凭借低表面缺陷、低基面位错等高规格品质获得业界认可。此次能够应用于车载领域，正是得益于其过往实绩与品质表现。

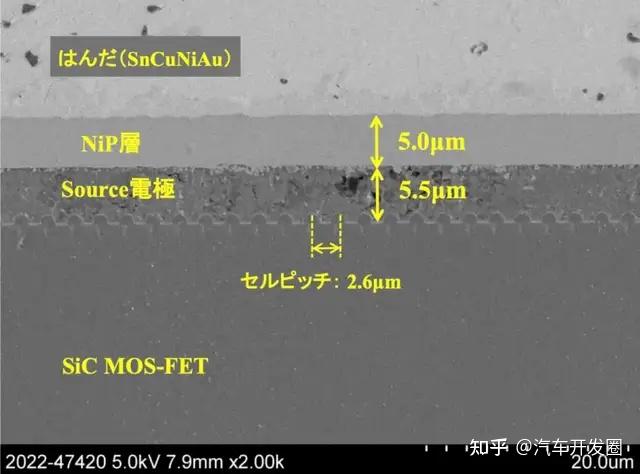

从微观来看，观测显示，SiC 功率半导体芯片顶部（即垫片侧）的装配状态如下：作为核心开关器件的 SiC MOSFET，其上端面为源极电极，且在该电极表面实施了镍（Ni）镀层工艺。经精确测量，该镍镀层及下方功能层的厚度分别为 5.5μm 与 5.0μm；同时，器件内部的单元节距（Cell Pitch）参数锁定在 2.6μm。

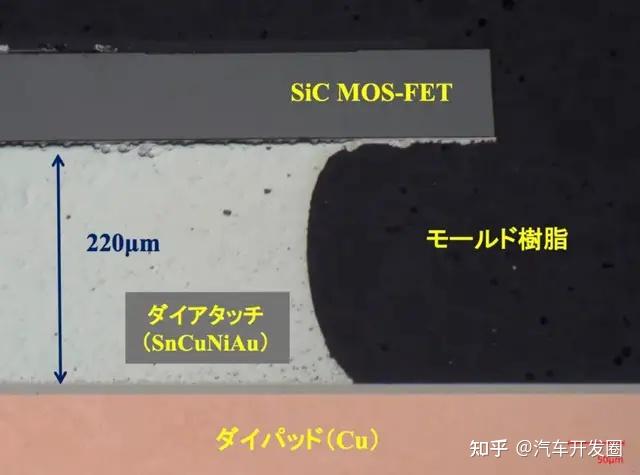

进一步对比 RT 款 SiC 功率半导体在芯片贴装工艺上的偏差数据。如图像右侧所示，该区域的焊料厚度测量值为 220μm，相较于左侧参照组的 155μm，存在一定数值差异。然而，若将此差值与前文提及的垫片与 SiC 半导体本体之间的焊料厚度波动进行横向比对，不难发现本次芯片贴装层面的工艺偏差幅度已被有效控制，相对更小。
产品应用与未来规划
该逆变器目前已应用于雷克萨斯 RZ 车型（80KW 规格）、雷克萨斯 RX 混合动力车型，实现了多车型的泛用化部署。
该逆变器将作为电装下一代 Evo 系列逆变器的基础机型，通过大规模量产降低生产成本，进一步扩大应用范围，支撑其全球市场战略布局，成为电装未来逆变器业务的核心支撑产品。
本次拆解的雷克萨斯 RZ 专用 80KW rear 逆变器，核心亮点为 SiC 双面安装技术的首次应用、良好的结构扩展性及泛用化设计。其电容体积缩小、冷却系统优化等特点，均体现了 SiC 技术带来的性能提升；同时，针对 150KW 规格的适配方案及技术现状，也反映出当前 SiC 双面冷却技术的应用瓶颈。该机型不仅满足当前多车型的应用需求，更将成为电装下一代逆变器的核心基础，具有重要的技术参考和市场价值。
