拆解凯迪拉克凯雷德IQ发动机：驱动系统设计非常出色

如果说燃油版凯雷德是位西装革履的“老派绅士”，那么纯电版本的凯雷德则更像一位“新贵”。凯迪拉克凯雷德IQ车型已经在美国当地市场推出了有一段时间，作为真美系电动旗舰，售价13万美元，合近百万人民币。你好奇这辆汽车的发动机和驱动系统是什么样吗？今天我们一探究竟。

看看电机

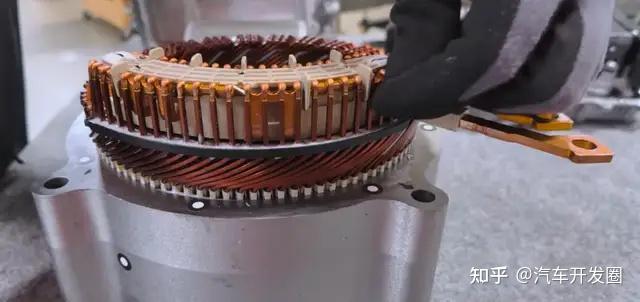

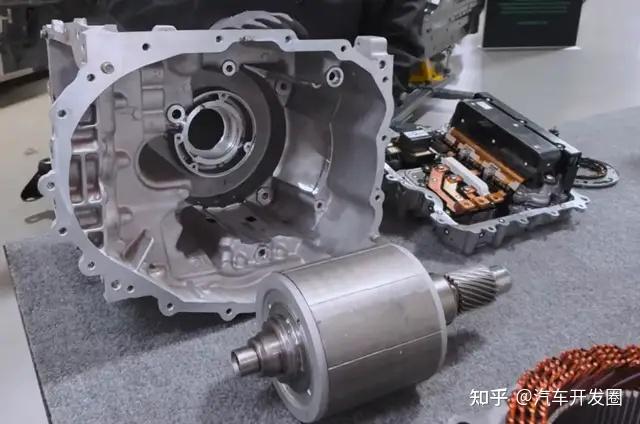

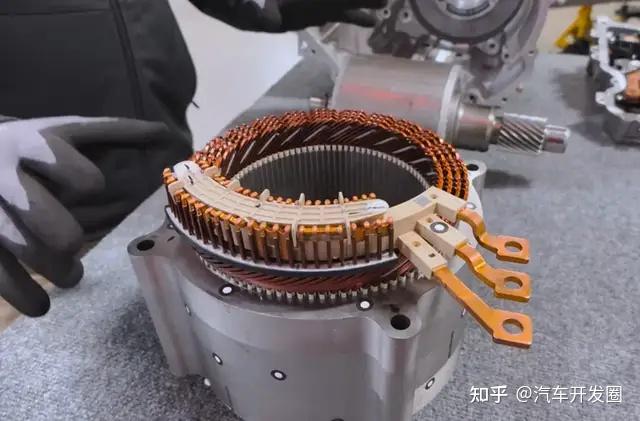

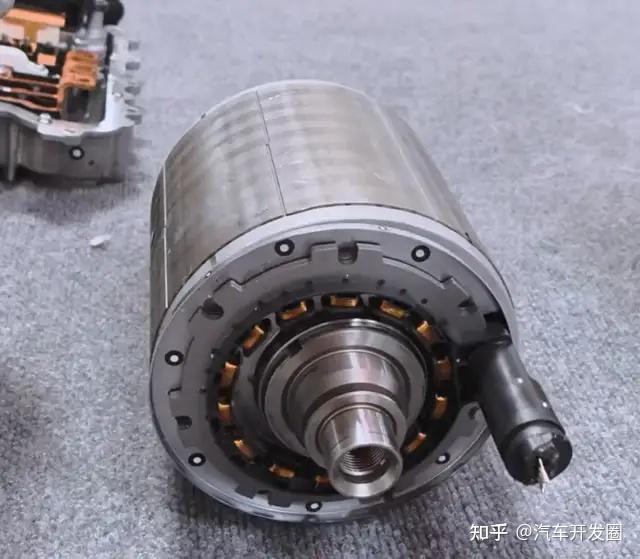

我们首先从电机入手，眼前的是该电机的定子和转子，这是一款性能出众的电机，可输出375马力功率和超过500牛·米的扭矩，其核心优势在于独特的绕组设计，它拥有8极设计，这是目前量产电机中绝无仅有的配置。

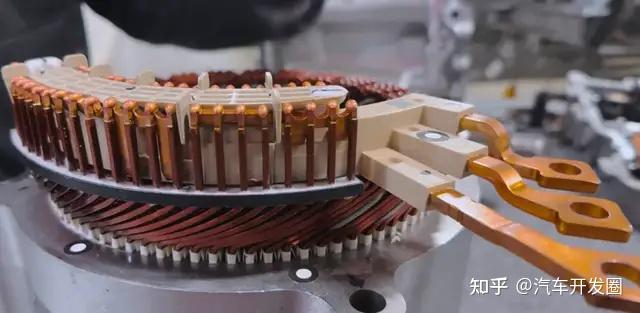

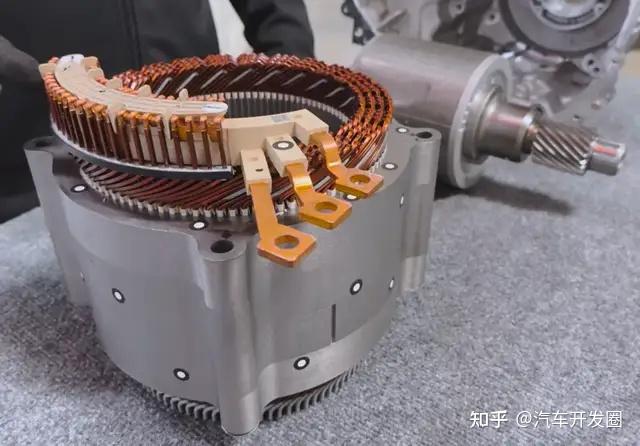

大家看到的这些焊接点，为电机的三相绕组各提供了8条电流路径，这使得该电机能够承载巨大的电流：为了输出375马力和530牛·米的扭矩，电机需要输入850安培的有效值电流（非峰值电流），且在如此高的电流负载下，仍能保持适宜的工作温度，稳定运行，这一设计堪称卓越。
当我最初得知计划为这种尺寸的电机输入850安培电流时，曾感到十分震惊，但最终这一设计成功落地，背后的工程技术令人赞叹。8极的设计，核心作用是解决电流传输与适配问题：大截面导体中的电流需要分流到更小的导体中，才能适配定子槽的尺寸，而将电流拆分为8条独立路径后，不仅能更好地适配槽体，还能减小单个导体的横截面积。
导体横截面积减小带来的关键优势，在于缓解高频工况下的集肤效应。集肤效应是指交流电流在导体中传输时，会更多地集中在导体表面，导致导体的交流电阻高于直流电阻，频率越高，导体内部的电流利用率越低。而当导体直径足够小时，集肤效应的影响会大幅降低，使得导体在所有频率下都能被100%利用。若采用单一的大截面导体，虽然适合低频工况，但在高频下，电流仅能在导体表面传输，内部导体无法被有效利用。

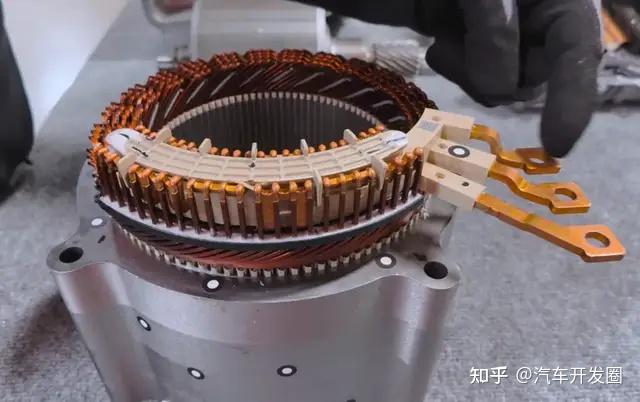

为了彻底解决这一问题，通用汽车的工程师将导体拆分为多个小截面导体，并适配了更小的定子槽，同时将定子槽数从常规的48槽增加到96槽。槽数的增加能够使磁场更加平滑，呈现出更接近正弦波的磁场形态，这一设计巧妙地降低了电机运行时的噪音。该电机的绕组采用“三相八导体”结构，即每相绕组由8条导体组成，三相共24条导体，分别负责电流的输入与输出。

更令人惊叹的是，这款电机与通用汽车旗下其他小型电机共线生产——它属于一个电机家族，生产该电机的自动化设备和工装，与生产Equinox、新款Chevy Bolt U以及其他车型电机的设备完全一致。目前已有10种以上车型采用该生产线生产的电机，这种共线设计帮助通用汽车实现了规模经济，在不降低系统品质的前提下，有效降低了生产成本。

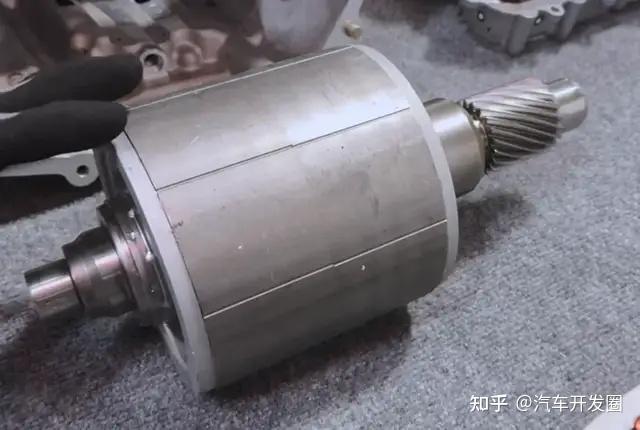

再看电机的转子，其磁铁排列几乎呈完美的直线状。通常，电机转子的磁铁会采用“斜极”设计，即磁铁略微偏移，以避免转子旋转时的磁场激发定子叠片，从而降低电机噪音。但通用汽车的工程师在这款电机上，无需采用斜极设计，就实现了同级最佳的声学表现，电机运行噪音极低。这种设计不仅节省了成本，还提升了电机性能，这一技术亮点值得其他竞争对手借鉴。

看看驱动单元

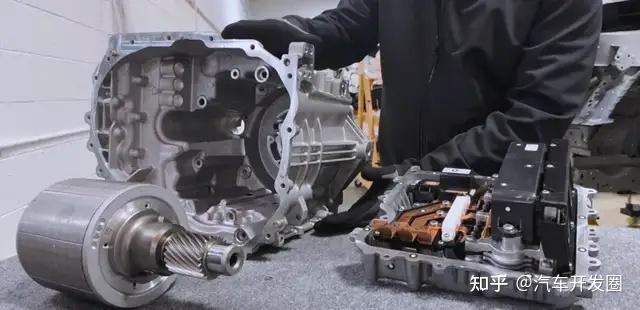

接下来解析驱动单元。该驱动单元最初应用于Lyric车型，目前已推广至Blazer等车型，此次在凯迪拉克Escalade IQ上属于沿用设计。这款 rear驱动单元的核心优势的是紧凑的尺寸设计，汽车底部与后备箱之间的空间十分有限，为了给用户提供更多储物空间，驱动单元的上下高度尺寸至关重要。

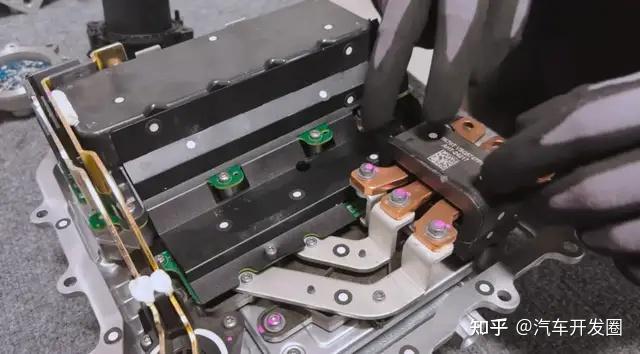

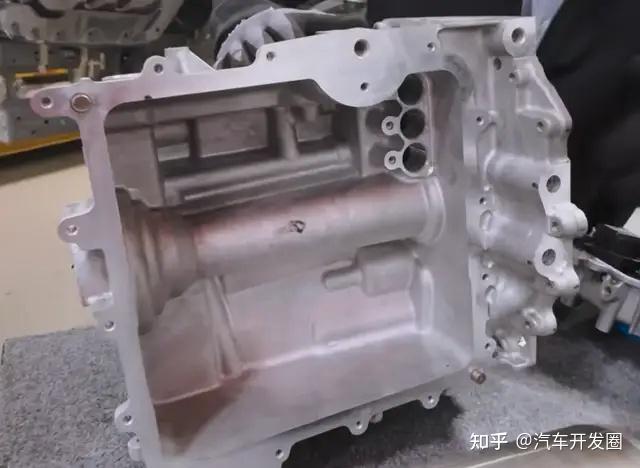

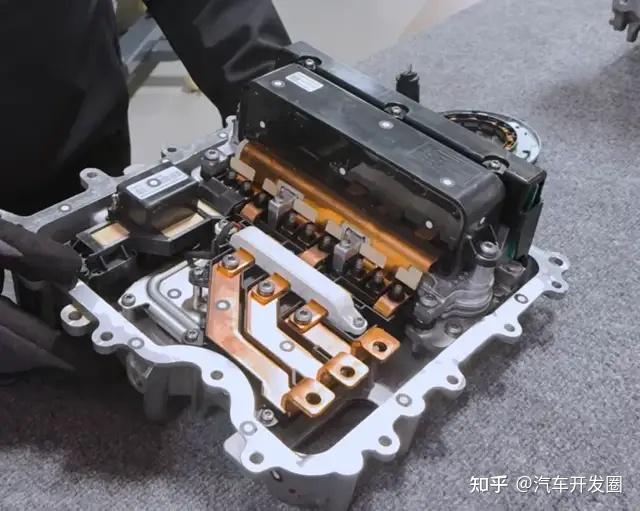

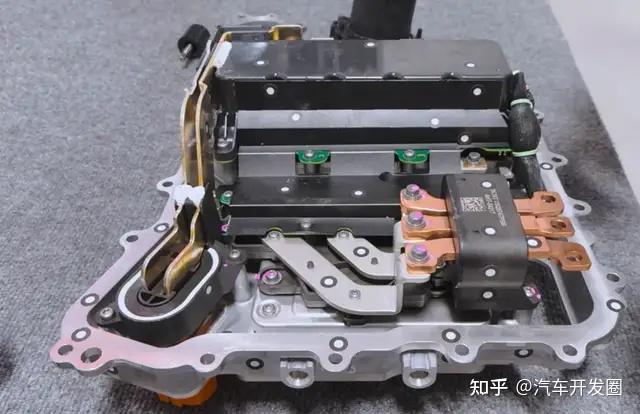

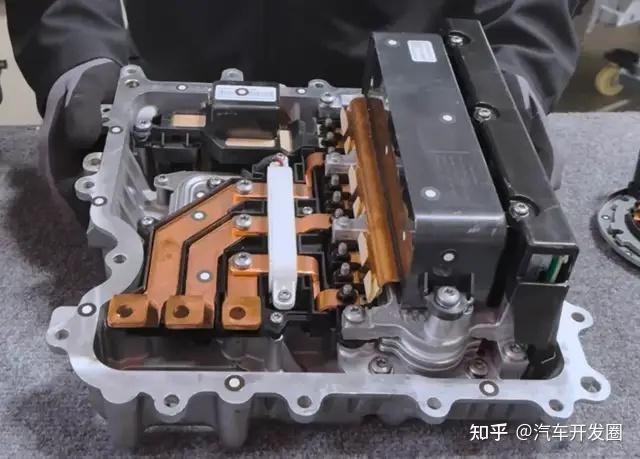

其他厂商通常会将逆变器安装在驱动单元顶部，并尽可能做得纤薄，而通用汽车则采用了不同的设计思路：将逆变器安装在驱动单元侧面，具体位于传动轴周围的腔体中。这种设计巧妙地利用了传动轴周围的空间，将电容器和控制板嵌入其中，形成了极为紧凑的外形。需要强调的是，该逆变器需为电机输送850安培的电流，要在如此小的空间内实现250千瓦以上的功率传输，难度极大。

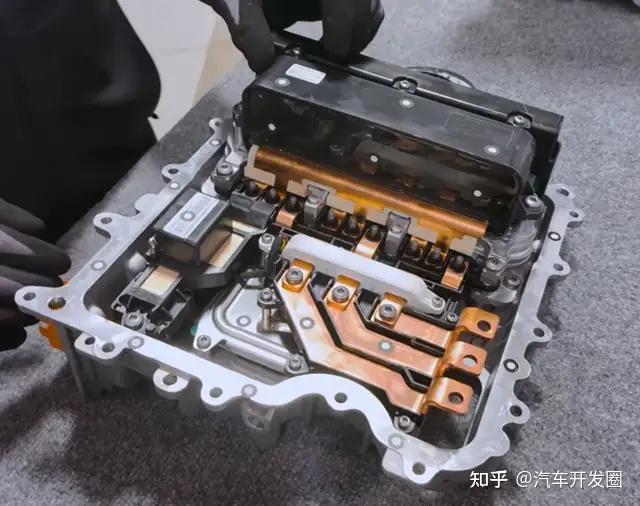

在此，不得不称赞通用汽车逆变器硬件工程团队，他们采用了紧凑的双向冷却策略，同时冷却电容器下方功率电子器件的顶部和底部，并将电容器堆叠在功率电子器件上方，集成冷却结构，使得整个逆变器的体积大幅缩小，而外部的母线排仅用于连接电机。
该驱动单元还配备了传统电流传感器和扼流圈：电流传感器占据了一定空间，主要用于检测电流；扼流圈则用于抑制直流母线上的开关噪声，起到平滑电流的作用，确保输出清洁的直流电流，进而保护整车的接地母线。这款驱动单元仅重6.5公斤，却能实现250千瓦的功率传输，表现令人印象深刻。该设计最早研发于2019年，此后一直沿用至今。

可以改进的地方

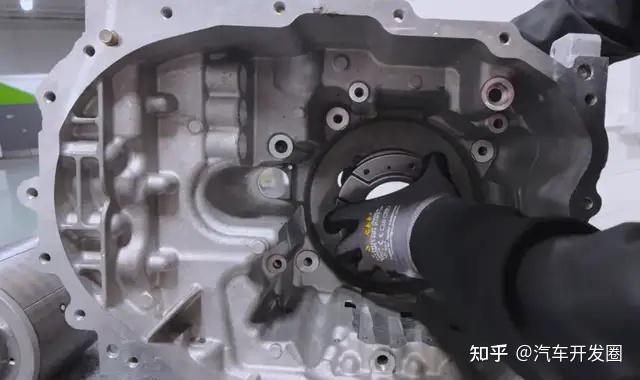

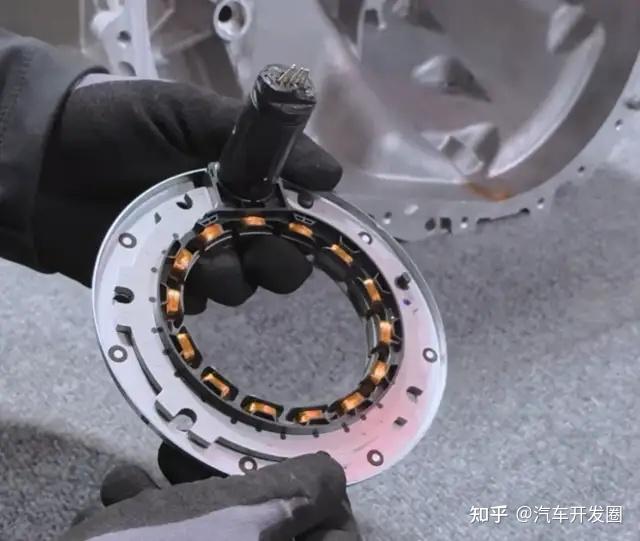

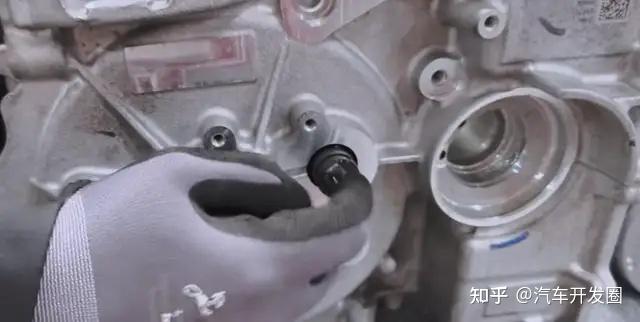

当然，该驱动单元也存在一些可以优化的地方，其中一点是旋转变压器的设计：该旋转变压器体积较大，安装在驱动单元的壳体内，需要穿过壳体背部进行连接，其核心作用是跟踪转子位置，从而实现对电机的精准控制。

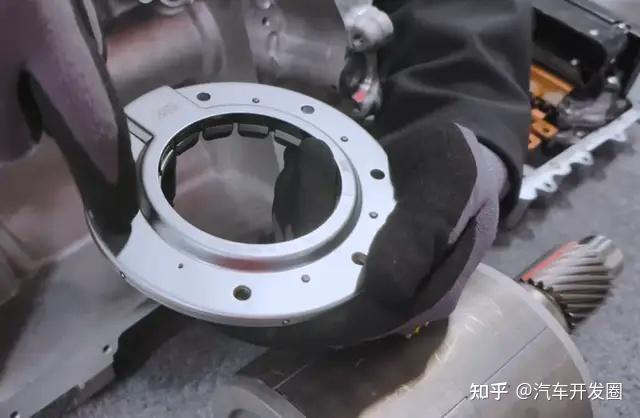

由于旋转变压器安装在壳体内，紧邻具有强磁场的转子，当转子旋转而旋转变压器静止时，会在旋转变压器内部产生强电场，进而产生噪声。为了屏蔽这种噪声，通用汽车额外增加了一个钢制屏蔽罩（shield mag），用于保护旋转变压器，确保其输出清晰的信号。但这一设计增加了额外的零部件成本。
通过基准测试发现，其他厂商的解决方案更为简洁：将旋转变压器安装在壳体外部，利用壳体本身作为屏蔽结构，既能实现屏蔽效果，又能减小旋转变压器的体积，同时减少零部件数量、降低成本、提升信号稳定性——只需将旋转变压器从壳体一侧移至另一侧，保留原有的铝制盖板即可。

前驱的优化思路

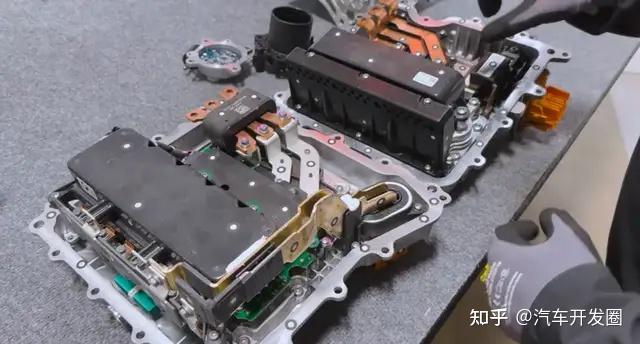

说完 rear驱动单元，我们再来看看凯迪拉克Escalade IQ全新的前驱动单元。该前驱动单元采用了与 rear驱动单元相同的375马力电机（转子、定子完全一致），但在逆变器设计上进行了升级优化，体现了通用汽车的工程演进思路。

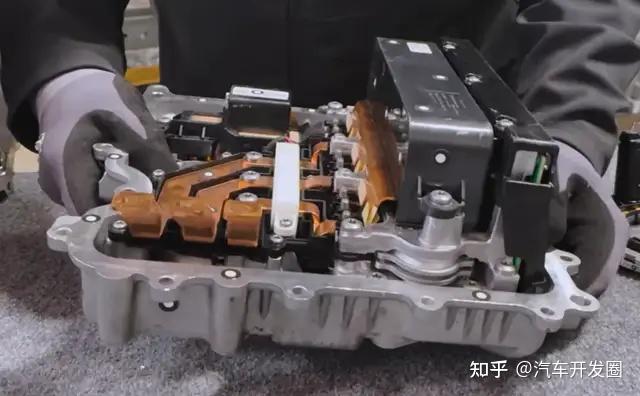

第一个优化点是电流传感器：前驱动单元采用了直流电流传感器，无需大型外围磁性元件，仅通过电路板上的芯片即可实现电流检测，替代了传统的独立电流传感器。传统电流传感器已沿用15年，如今虽已成为大宗商品，成本大幅下降，但它作为独立部件，需要通过线束将霍尔效应传感器的数据传输至控制板，增加了系统复杂度；而新型直流电流传感器将检测芯片集成在电路板上，电路板直接覆盖在三根导体上方，检测更直接、结构更简单。同时，前驱动单元的导体材质改为铝，横截面积略有增大，以保证导体电阻与传统设计一致。
第二个优化点是增加了交流侧扼流圈：除了保留直流侧扼流圈以净化直流线路外，新增的交流侧扼流圈用于抑制交流线路上的电流开关噪声，减少电流纹波，输出更清洁的正弦波电流。这一优化虽未降低成本，却提升了系统品质，减少了电机损耗，同时避免了电流噪声对整车轴承等部件的影响。
第三个重要优化的是机油泵设计，这一优化直接提升了车辆的续航能力。凯迪拉克Escalade IQ作为一款大型车辆，其续航里程达到了460英里，且通用汽车的续航测试标准较为严格，这一里程为高速工况下的实际续航，堪称一项重大成就。
高速行驶时，车辆在平坦路面上仅需约35千瓦的功率，而该车的总功率超过500千瓦，因此，为了提升高速续航，通用汽车设计了电机关闭功能，高速行驶时关闭前电机，仅由 rear电机驱动。此前，通用汽车一直采用机械机油泵，这种机油泵可靠性高、成本低、技术成熟，无电动油泵的电机故障风险，但缺点是无法关闭：只要车辆移动或电机旋转，机油泵就会持续工作，即使关闭前电机，机油泵仍会空转，造成不必要的能耗。

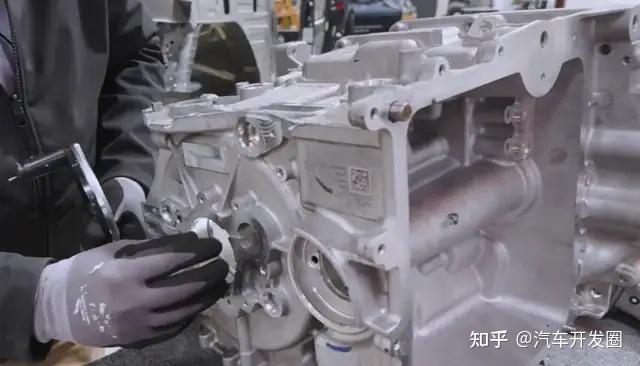

为此，前驱动单元改用了电动机油泵，实现了机油流量的全可控：关闭前电机时，可同步关闭机油泵，避免无效能耗；同时，可根据电机负载、环境温度等工况，灵活调整机油流量——例如，轻负载、冬季低温等场景下，可减少机油流量，进一步降低能耗，提升续航。

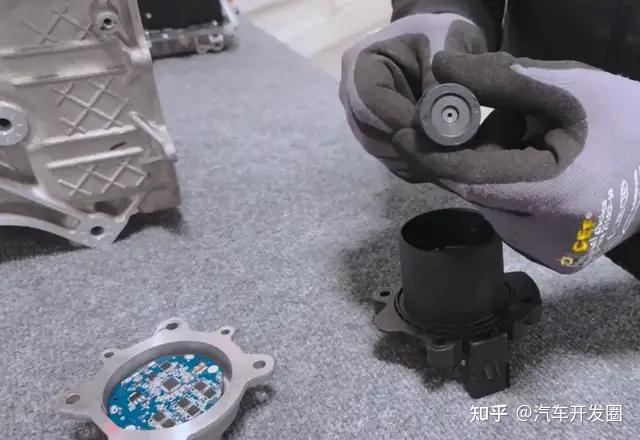

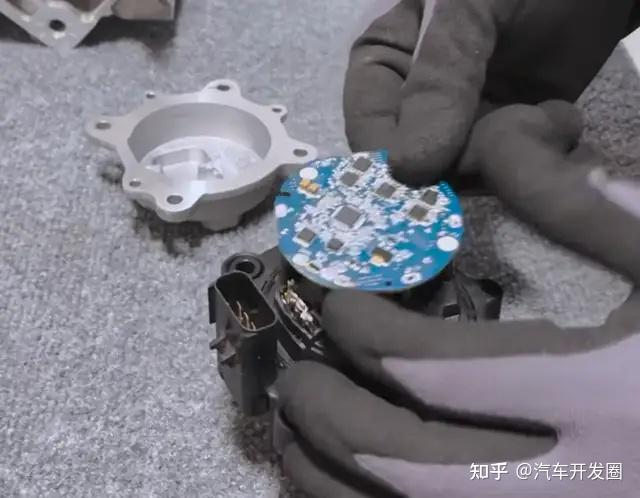

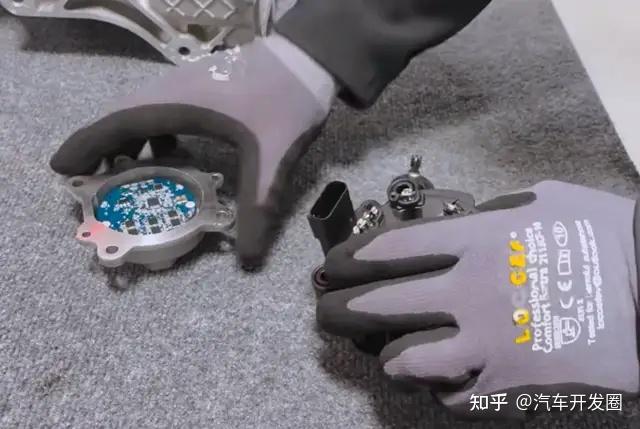

这款电动机油泵设计精巧，其转子采用钕磁铁粉末封装在塑料中制成，不仅能够抵御各种流体的侵蚀，而且装配简单，可直接嵌入流体回路，既起到驱动机油循环的作用，又能通过机油流动为自身降温，最终实现电机的冷却和轴承的润滑。此外，前驱动单元顶部的控制板，负责将电池输出的直流电转换为驱动电机旋转的交流电，是电机控制的核心部件。

总结

总体而言，通用汽车在凯迪拉克Escalade IQ的驱动系统设计中，展现了出色的工程权衡能力，同一电机应用于不同驱动单元时，根据实际需求优化逆变器、机油泵等关键部件，实现了性能、成本与续航的平衡。
值得强调的是，最佳的工程解决方案并非一成不变，而是需要结合具体应用场景，通过基准测试借鉴行业先进经验，进而创新优化，打造更具竞争力的产品。
对于这个发动机，有工程师评论，电机采用 8 极设计，搭配更小截面导体以抑制高频集肤效应，这在行业里已属常规做法。真正关键的升级是从 48 槽提升到 96 槽，让气隙磁场更接近理想正弦波，从而显著降低电磁噪声。这也解释了为什么两台 Sierra 电机的静音表现，会明显优于单台 Bolt 电机。
这款电机做到了同级最优噪声水平，并且完全没有采用行业常见的磁铁斜极设计（即永磁体沿轴向错开角度），通用的磁铁是轴向平直排列的。这种直极方案既简化工艺、降低成本，又避免斜极带来的转矩损失，工程取舍相当到位。
驱动单元在高度上做了极致压缩，目的是给后备厢让出更多空间。通用把逆变器侧置，紧凑地包裹在传动轴周围，布局非常巧妙。逆变器与电机可承受850A 有效值电流、250kW 功率，属于高功率密度设计。
表面看是“多一个零件”，但未必不合理。推测通用是希望这一关键屏蔽件使用特殊冶金材料（如高磁导率 μ 金属），以获得更稳定、更低噪的信号。并非零件越少越好，通用靠规模效应，用标准化、高一致性的零件覆盖全系车型，长期可靠性反而更高。
