中央计算时代，汽车电源正在从供电模块走向安全基础设施
汽车电子系统正在进入一个由电动化、智能化、网联化和软件定义汽车共同推动的新阶段。过去，汽车电子更多是在传统车辆系统上不断增加控制单元和传感器；现在，行业正在把分散的功能、数据和算力重新整合到更集中的电子电气架构之中，计算架构也正从分布式ECU走向域控制器、区域控制器，并进一步向中央计算平台演进。
在这一过程中，高性能SoC正在成为整车智能化的核心，车辆也越来越像一个具备感知、计算、决策和执行能力的移动智能系统。正如服务器集群重构了数据中心电源架构一样，中央计算平台也正在重新定义车载电源系统：过去，电源更多是隐藏在各个ECU背后的基础供电模块，主要任务是在严苛车规环境下稳定工作；而在中央计算时代，电源系统面对的是高性能SoC、传感器、通信链路和线控执行系统构成的复杂平台，不仅要支撑更集中的算力，还要参与状态监测、故障诊断和安全冗余。
在MPS看来，汽车电源正在同时受到三类趋势推动：首先，中央计算平台本质上是车载AI算力中心，对电源性能提出了更高要求；其次，自动驾驶让安全冗余要求显著提升，电源系统必须支撑更高等级的功能安全；第三，整车电压平台也在升级，传统12V系统正在面临功率瓶颈，未来将进一步迈向48V乃至更高电压平台。这些变化也使得车载电源供应商的角色发生变化。以 MPS 为例，其汽车业务占比已提升至公司2025年全年营收的21.2%，背后正是中央计算、功能安全和电压平台升级共同推动的需求变化。
AI SoC改变供电逻辑
与传统MCU或分布式ECU相比，自动驾驶中央计算平台中的AI SoC，对电源系统提出了完全不同的要求。传统ECU通常承担相对明确、相对封闭的控制任务，负载变化较为平缓，电源设计更多关注稳定性、可靠性和车规适应性；而SoC内部集成CPU、GPU、NPU、高速接口和安全岛等多个模块，在进行感知融合、图像处理和AI推理时，负载电流可能在微秒级剧烈变化，因此核心电源轨必须具备极高的瞬态响应能力和低噪声输出能力，否则电压跌落、过冲或纹波干扰都可能影响芯片稳定运行。
除此之外，SoC通常包含更多电压域。核心电压、存储电压、I/O电压、模拟电压、接口电源以及安全相关电源轨之间，不仅电压等级不同，上电和下电顺序也必须严格受控。如果某一路电源提前或者滞后，就可能导致SoC启动失败、接口异常、数据错误，甚至使系统进入不可预测状态。因此，中央计算平台中的电源管理，已经不只是把电压转换出来，还要管理多路电源之间的时序关系。
更重要的是，自动驾驶平台通常需要满足更高功能安全等级，部分关键系统需要面向ASIL-D设计。这意味着电源芯片不仅要具备高效率、高精度和快速响应能力，还要具备故障检测、自我诊断、状态上报和安全响应机制，从而支撑整个平台的功能安全目标。
电源为什么需要功能安全
自动驾驶之所以让电源系统从普通可靠性要求升级为功能安全要求，根本原因在于驾驶责任主体的变化。在传统汽车中，电源故障很多时候意味着某个电子模块失效、车辆降级或抛锚，驾驶员仍然可以作为最终兜底者进行接管；但在L3及以上高阶自动驾驶中，系统必须在驾驶员无法实时介入的情况下，自己完成感知、决策和执行。
这使得车辆对电源的依赖变得更加绝对。摄像头、激光雷达、毫米波雷达等传感器负责感知，中央计算平台负责决策，线控转向和线控制动负责执行，这条链路上的关键节点都依赖持续、稳定、可诊断的电力供应。一旦关键电源链路中断，车辆可能同时失去环境感知能力、计算判断能力和执行控制能力，电源异常也就不再只是“车辆不能用”，而是可能影响车辆能否安全运行。
随着电子电气架构从分布式走向中央集中式，系统复杂度进一步提高。大量功能被集中到中央计算平台之后，整车功耗需求、电源轨数量、冗余链路和故障耦合关系都会增加，电源异常可能影响更大范围的系统功能。因此，自动驾驶供电网络不能再满足于传统Fail-safe逻辑，也就是出故障就停机，而必须进一步走向Fail-operational，即失效后仍可运行。
从供电模块到安全哨兵
在功能安全逻辑下，电源管理不再只是供电模块，而是自动驾驶系统安全状态的“哨兵”。它至少需要承担四类职责：
首先是实时监测。电源芯片需要集成电压、电流和温度监测能力，对过压、欠压、过热、过流等异常进行快速识别，并在故障发生时触发安全模式或通知主控系统。对于ASIL-D等级的关键系统而言，电源异常不能只靠事后保护，而必须尽早发现、尽快隔离，并使系统进入可控状态。
其次是冗余供电。L3及以上高阶自动驾驶系统不能因为单点故障就立即失去关键功能，电源系统需要通过冗余电源路径、备用供电、独立监控和安全切换机制，使关键感知、计算和执行单元在主供电异常时仍能维持必要运行能力，直到车辆完成安全降级。
第三是电源质量管理。自动驾驶平台中的感知和计算单元对电源纹波、瞬态跌落和电磁干扰非常敏感，电源管理不仅要实现高效率转换，还要承担精密稳压并确保低EMI。
第四是诊断与通信保护。当发生异常时，电源管理系统需要通过CAN、SPI或I²C等接口向整车网关或中央计算平台上报故障信息，帮助系统快速定位问题并执行最小风险策略。同时，电源管理还需要配合主控芯片，对安全相关信号进行数据完整性校验，例如CRC校验，防止因电源波动或通信干扰导致非预期控制指令。
客户痛点与供应商门槛
从系统厂商实际设计看，自动驾驶电源系统的痛点主要体现在三个层面。
第一是功能安全和冗余带来的成本与复杂度。为了满足ASIL-D和Fail-operational要求，电源系统需要增加监控、诊断、冗余路径、通信保护和安全切换机制，这会显著提升系统设计、验证和认证难度。
第二是高算力和高功耗带来的散热与能效挑战。中央计算SoC、GPU和NPU需要大电流核心供电，局部功耗密度高，如果电源转换效率不足，就会进一步放大热管理压力。因此，电源方案必须在高效率、快速瞬态响应和高功率密度之间取得平衡。
第三是紧凑空间下的EMC与集成难题。中央计算平台内部电源轨多、高速信号多、开关电源多，PCB空间却非常有限。客户既要减少BOM和板级面积，又要满足EMC、时序、诊断和功能安全要求，这使得传统分立式电源方案越来越难以低成本、高效率地完成系统设计。
而如果从电源芯片供应商角度观察，功能安全带来的挑战则包括芯片定义、开发流程、验证体系和人才结构。
传统电源芯片更多关注效率、精度、纹波、热性能和可靠性，而功能安全电源芯片还需要加入监控、诊断、故障上报、冗余判断、失效响应等机制。这意味着芯片内部不仅有模拟功率链路，还要有更多数字逻辑、状态机、安全监控单元和通信接口，验证维度也从单纯电气性能扩展到故障覆盖率和安全响应路径。
同时，ASIL-D功能安全不是在产品完成后补一份认证文件，而是从芯片定义阶段就要进入系统化开发流程。供应商需要进行安全目标分解、FMEDA失效模式分析、诊断覆盖率计算、故障注入验证、设计审查、第三方评估和完整安全文档建设。每一项工作都会拉长开发周期，也要求企业具备稳定的功能安全流程能力，而不是只依赖某几个工程师的经验。
MPSafe™：把功能安全刻进DNA
MPS为功能安全的产品特别添加了MPSafe™标签，并且将MPSafe™的设计理念概括为将功能安全烙进硬件的DNA。
MPSafe™产品采用面向功能安全系统的方法进行精心设计，它不仅考虑了器件本身如何处理各种安全状况，还考虑了如何更完善地设计系统以实现其安全目标，因此该方案具有更佳的安全覆盖、更全面的文档、预核准的第三方安全分析，同时还兼顾了成本与进度的优化，支持从系统到芯片、从设计到量产的全方位安全体系。具体体现在以下三个层面：
从系统需求倒推芯片设计（Top-down Design）： MPSafe™打破了传统“先设计芯片再谈应用”的模式。它的理念是先根据整车和系统的安全需求（如ISO 26262标准），反向推导并定义芯片的规格指标。这意味着在芯片定义阶段，就已经预设了各种传感器故障、突发断电等极端场景的应对方案。
全生命周期的安全管控（Full Lifecycle）： 它的安全理念贯穿了芯片的整个生命周期。从最初的芯片定义、设计（包含FMEDA失效模式分析）、打样制造监管，到严苛的电气与可靠性测试，再到最后的量产出货，每一个环节都有独立的安全团队紧密监督，确保没有偏差。
拥抱权威第三方认证： MPSafe™强调客观的第三方背书。MPS 与国际权威认证机构 TÜV SÜD 紧密合作，不仅其开发流程获得了 ASIL-D（汽车电子最高安全等级）认证，还会接受定期的年度审核，确保流程被严格执行，最大程度减少系统性故障。
在AEC-Q认证方面，MPS芯片通过了严格的物理可靠性测试，包括HTOL（高温工作寿命测试）、温度循环测试（-40℃~125℃）、湿度敏感性测试（THB/HAST）以及软错误率（SER）测试等200多项测试。
传统车规电源方案与 MPSafe™方案最大的区别在于：传统方案主要解决“物理可靠性”（能不能用），而 MPSafe™解决的是“功能安全性”（失效了怎么办）。
传统车规电源方案（基础门槛）通常以通过 AEC-Q100 认证为核心目标。这主要考验的是芯片的“身体素质”，确保芯片在汽车的极端温度（-40℃~125℃）、电压波动、电磁干扰等恶劣物理环境下，能够稳定工作不罢工。只要芯片不坏，任务就算完成。
MPSafe™方案（高阶护城河）则是，在满足 AEC-Q100 物理可靠性的基础上，进一步引入了 ISO 26262 ASIL-D 功能安全标准。它不仅要求芯片“身体好”，还要求芯片有“高智商”,“自我诊断能力”。当芯片内部发生随机硬件故障时，它能够自我发现并引导系统进入安全状态。
如您对MPS汽车电子解决方案感兴趣，可在EEWorld网站搜索文章《中央计算时代，汽车电源正在从供电模块走向安全基础设施》下载《MPS汽车电子产品手册》，或联系MPS咨询方案详情/申请样品。
面向汽车SoC持续演进的电源需求，MPS围绕不同应用场景构建了完善的电源管理产品布局，覆盖从核心供电到高度集成PMIC等多类应用。
多相控制器与DrMOS支撑核心供电

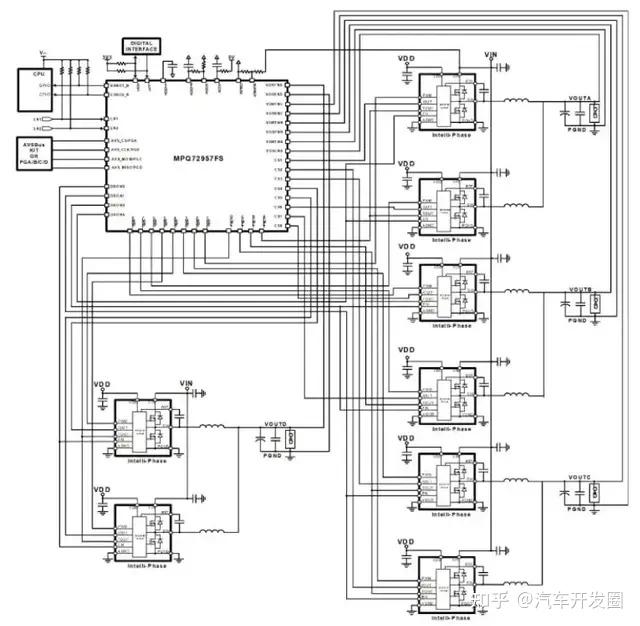

对应高算力SoC核心轨的大电流和快速瞬态需求，MPS给出的方案是MPQ72957多相数字控制器与MPQ86760智能半桥DrMOS组合，用于支撑GPU、NPU等AI计算单元的核心供电。MPS表示，MPQ72957配合MPQ86760能够提供较大的连续输出电流，单颗DrMOS可达45A，并通过恒定导通时间控制方式实现快速负载瞬态响应。

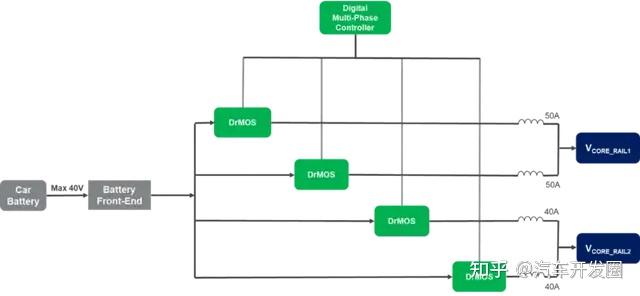

这类方案的意义在于，它把过去在PC、服务器和数据中心CPU/GPU供电中已经成熟的数字多相供电思路引入汽车SoC平台。数字多相控制器可以提供更强的可编程性、灵活相位配置、实时监控和保护能力，DrMOS则通过集成高边MOSFET、低边MOSFET、栅极驱动、电流检测和温度检测，提高系统集成度和功率密度。

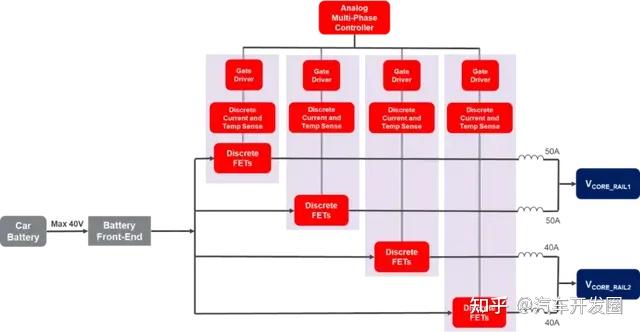

对于中央计算平台来说，相比传统模拟PWM控制器加分立MOSFET方案，数字多相控制器配合DrMOS能够在更高电流轨下减少外围器件数量，降低PCB面积和设计难度，使核心供电从分立式设计进一步走向平台化、数字化和高集成化。
高集成PMIC解决空间与复杂度问题

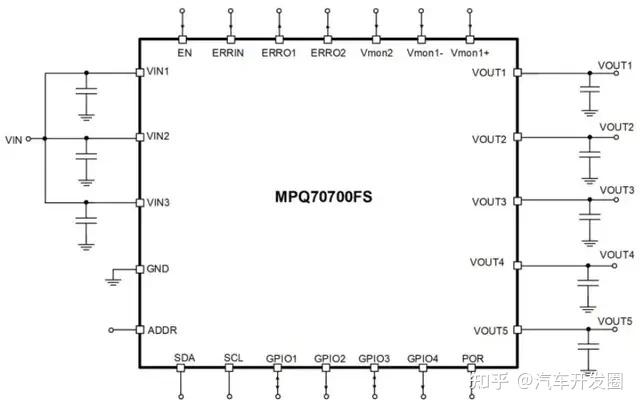

针对SOC需要多路供电，且对散热，空间和EMI（电磁干扰）极其敏感的痛点，MPS 推出了高度集成的小体积电源管理芯片。如MPS最新ASIL-D PMIC：MPQ70700, 该器件集成了 5 个 LDO、4 个 GPIO 和 2 个电压监控器，符合ASIL-D 标准和AEC-Q100 认证。

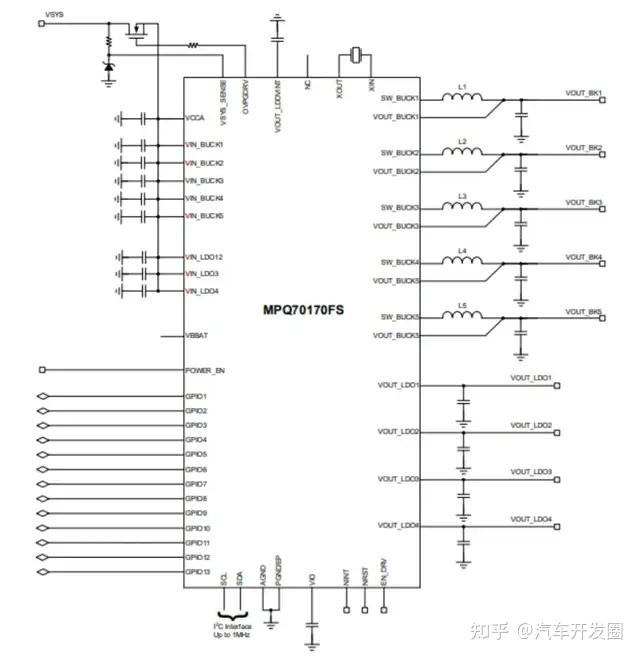

此外，还有MPQ70170——集成5 个降压变换器和4个LDO的5.5V PMIC，适用于安全相关应用且符合 AEC-Q100 认证。
从被动保护到主动管理
MPS认为，电源管理未来会走向高度数字化和深度智能化。这一趋势首先体现在电源系统会从“被动响应”走向“主动预测”。传统电源保护大多是在过压、欠压、过温、过流等故障发生后触发保护；而未来电源系统会利用电压、电流、温度、负载变化、运行时间和历史故障数据，对潜在风险进行提前识别。
其次，软件定义电源会推动电源管理全面数字化。数字控制器、PMIC和监控芯片通过I²C、SPI、CAN等接口与主控系统通信，可以支持参数配置、状态读取、故障记录、远程诊断和平台化复用。对于中央计算平台来说，电源不再是固定参数的模拟模块，而是可以根据SoC负载、温度、功耗预算和安全状态进行动态管理的系统资源。
第三，电源管理还会参与跨域融合和整车级能量协同。随着汽车电子架构集中化，座舱、智驾、底盘、车身和动力系统之间的边界正在变得模糊。电源系统需要从局部模块供电，逐步走向整车能量分配和安全状态管理。未来，中央计算平台可能根据整车工况、自动驾驶等级、热状态和电池状态，对不同域的电源资源进行动态调度，以实现能效、安全和性能之间的平衡。
综合来看，自动驾驶中央计算平台正在把汽车电源系统从“后台供电模块”推向“主动安全基础设施”。
对于MPS来说，汽车供电市场的机会不仅是提供某颗产品，而是围绕中央计算平台，形成覆盖高算力核心供电、功能安全监控、电源定序、多路PMIC、数字诊断和平台定制的完整电源体系。随着汽车电子架构持续集中化，电源管理将越来越早地进入整车平台定义阶段，并成为自动驾驶系统的关键一环。
MPS已在成都建设全球研发及测试基地，覆盖研发中心、测试中心、运营中心和营销中心，可为本土客户提供从方案设计、芯片测试到量产支持的完整服务能力，并为车企和一级供应商提供从产品导入到量产交付的全阶段支持。
由此可见，未来车载电源供应商竞争的不再只是单颗芯片的效率、集成度或成本，而是系统定义能力、功能安全流程能力、SoC生态配合能力，以及面对本土车企快速迭代需求时的响应速度。对于自动驾驶中央计算平台而言，电源管理已经从传统的配套环节，逐渐成为影响整车安全架构、平台开发效率甚至量产落地的关键基础能力之一。
