汽车底盘（一）：制动系统匹配计算（上）

500N制动踏板力，如何变成37000N卡钳夹紧力？

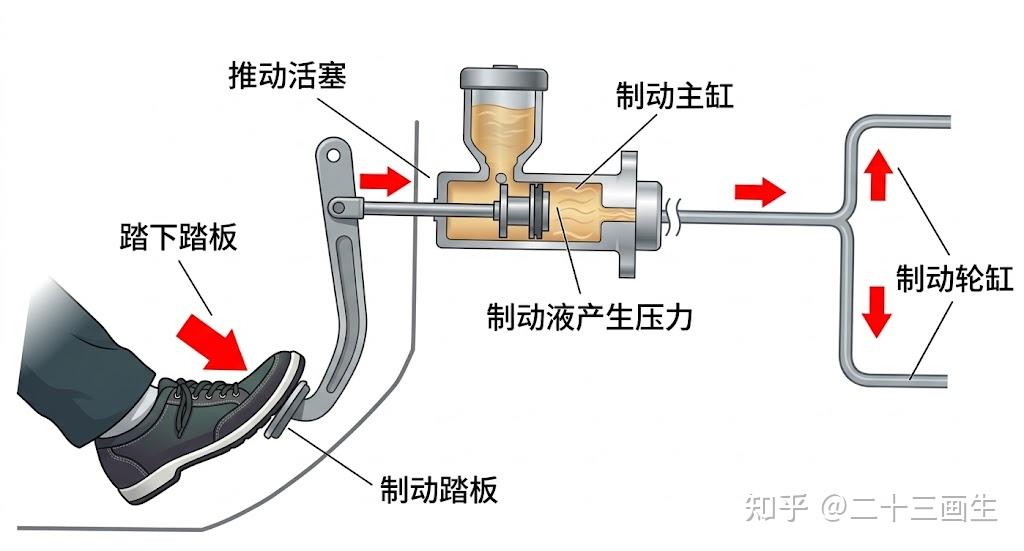

很多人踩刹车时都有一种直觉：踩下制动踏板，车就慢下来。但从工程上看，踩刹车远不是脚和车轮之间的简单硬连接，而是一条完整的力传递链：驾驶员脚踩制动踏板，经过踏板杠杆、助力机构、主缸、制动管路，再传到四个车轮上的卡钳，最终变成摩擦片对制动盘的夹紧力。

也就是说，驾驶员踩下的几百牛踏板力，最后能够在车轮端变成几万牛的夹紧力。这个“放大”过程，正是制动系统匹配设计最核心的内容之一。本文就以一辆整车质量 500 kg 的微型车为例，浅谈从最大 500 N 踏板力到卡钳夹紧力，中间到底经历了什么。

1. 第一级放大：踏板杠杆

制动踏板本质上是一个杠杆。驾驶员脚踩在长臂端，推杆连接在短臂端，因此推杆上的力会被放大。工程上常把这个放大倍数称为踏板机械杠杆比。乘用车常见取值大致在 4~5.5 之间。

如果杠杆比太小，驾驶员会觉得刹车偏“硬”，需要更大的脚力；如果杠杆比太大，虽然省力，但踏板行程会偏长，脚感容易发虚。对于这辆 500 kg 微型车，本文先取一个比较中性的数值：踏板比 4.5。

这样，当驾驶员踩下 500 N 的最大踏板力时，传到推杆上的力大约就是：

500 × 4.5 = 2250 N

也就是说，脚下 500 N 的力，经过踏板后，已经先变成了 2250 N。

顺便说一句，踏板行程也不是越长越好或越短越好。乘用车总踏板行程通常在 120~140 mm 左右，有效工作行程大致可取 80~100 mm。行程太短，驾驶员难以细腻控制；行程太长，又会影响响应和脚感。

2. 第二级放大：助力机构

仅靠踏板杠杆，往往还不够。因为紧急制动时，如果完全依赖驾驶员脚力，不仅驾驶易疲劳，而且系统匹配空间也有限。因此现代汽车通常还会配置助力机构。传统方案常见的是真空助力器，它利用内燃机进气歧管的真空与大气之间的压差提供额外推力；而近些年越来越多的车型开始采用电子助力制动系统，本质上也是通过电机等装置主动“帮驾驶员踩一脚”。

本文先不展开结构细节，而把它理解为一个“附加放大器”。对普通乘用车来说，助力倍数常可理解为 2~4 倍 左右。本文为了便于计算，先取一个保守值：助力倍数 2.0。

那么，经过助力器之后，作用到主缸活塞上的推力约为：

2250 × 2.0 = 4500 N

到这里，500 N 的踏板力已经被放大到了 4500 N。但这仍然只是机械推力，真正让四个车轮同时工作的关键，还在下一步：把机械力变成液压力。

3. 第三级转换：主缸把“力”变成“压力”

主缸可以看成制动系统的“压力发生器”。推杆推动主缸活塞前移，压缩制动液，在管路中建立液压压力。主缸缸径越小，同样的推力越容易形成高压力；但缸径越小，每推进一点点行程，排出的油液体积也更少，踏板行程往往会更长。反过来，主缸做大了，排量增加，行程变短，但同样推力下压力会下降。

这就是制动设计里很典型的“力和行程的折中”。

对于微型车，主缸直径常见大致在 19~23 mm 范围内。本文示例取 22.2 mm。此时主缸活塞面积约为 387 mm²。将前面得到的 4500 N 推力作用到这个面积上，就能得到管路压力，结果约为：

11.6 MPa

这个数值处于乘用车制动系统较典型的压力范围内。可以这样理解：前面放大的 4500 N，并没有直接去夹制动盘，而是先被主缸“压缩”成了十几兆帕的液压力，然后再由液压系统把这股压力均匀传到四个车轮。

4. 第四级放大：卡钳活塞把液压力变成夹紧力

液压一旦送到车轮端，就轮到卡钳上场了。盘式制动器的核心执行元件，就是卡钳内的活塞。液压力推动活塞向外运动，活塞再把摩擦片压向制动盘，形成夹紧力。

对 500 kg 微型车来说，卡钳活塞直径可以先按 45 mm 估算。这个直径对应的活塞面积约为 1590 mm²。将前面算出的 11.6 MPa 管路压力作用到活塞上，单个卡钳活塞所受到的推力大约为：

18.5 kN（帕斯卡原理，主缸到轮缸再放大4.1倍）

如果采用的是常见的单活塞浮动卡钳，活塞推动内侧摩擦片，卡钳本体再反向拉动外侧摩擦片，因此最终作用在制动盘两侧的总夹紧力，可以近似看成活塞推力的两倍。于是，单个车轮的卡钳夹紧力大约为：

37 kN

综上，驾驶员脚下 500 N 的力，经过踏板、助力器、主缸和卡钳后，最后在单个车轮上可以形成约 3.7 万牛的夹紧力。

如果四个车轮都采用类似规格的液压盘式制动器，那么整车制动系统在紧急工况下就具备了相当可观的制动力生成能力。当然，实际前后轮卡钳、盘径和油压分配往往不会完全相同，这里只是为了说明“力是如何一步步放大的”。

5. 为什么缸径和行程不能只追求“大”或“小”？

既然想让夹紧力更大，那主缸做小一点、轮缸做大一点不就行了吗？从单个公式看似乎是这样，但真实设计没这么简单。

主缸过小，虽然容易建立高压力，但排量不足，踏板行程会明显加长；轮缸过大，虽然更容易得到高夹紧力，但需要更多制动液体积去推动活塞，也会反过来拉长踏板行程。再考虑制动间隙消除、摩擦片磨损补偿、热膨胀、脚感一致性等因素后，就会发现制动系统不是“堆大尺寸”，而是“做匹配”。

所以，制动系统计算从来不是单看某一个部件，而是要把踏板比、助力倍数、主缸缸径、卡钳活塞直径、活塞行程和目标制动力水平一起统筹考虑。

6. 本文总结

对于这辆 500 kg 微型车，若取：

• 最大踏板力 500 N
• 踏板机械比 4.5
• 助力倍数 2.0
• 主缸直径 22.2 mm
• 卡钳活塞直径 45 mm

那么可以得到一条很直观的力传递链：

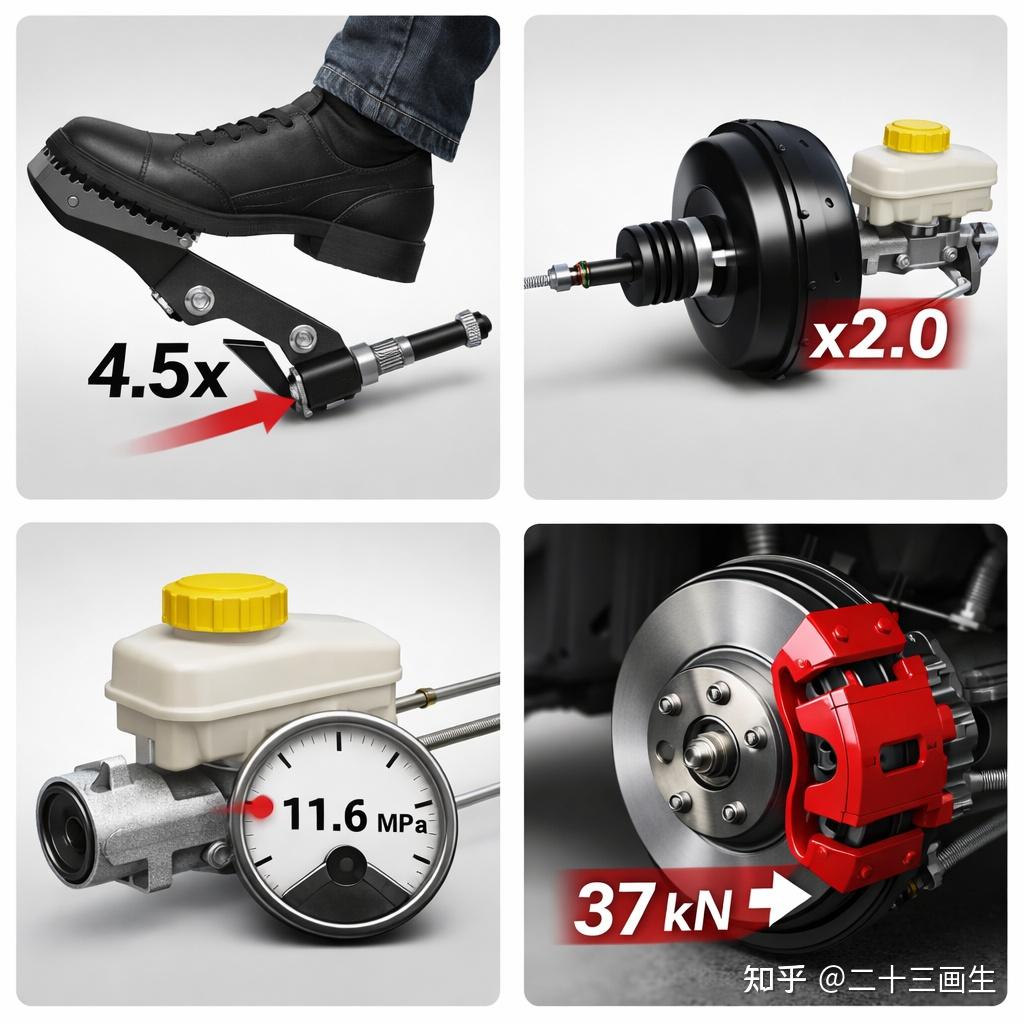

500 N 踏板力 → 2250 N 推杆力 → 4500 N 主缸推力 → 18500 N 轮缸推力 → 单轮约 37 kN 卡钳夹紧力

制动系统前半段的任务，本质上就是把驾驶员有限的脚力，转化为足够大的、可控的卡钳夹紧力。

不过，夹紧力大，并不等于汽车就一定刹得住、刹得快。因为后面还有更关键的一步：卡钳夹紧力怎样变成制动转矩？摩擦片系数、制动盘直径、车轮半径和路面附着，又会怎样限制最终的地面制动力？
