汽车底盘（二）：制动系统匹配计算（下）

37000N夹紧力，最后能换来多大制动力？

上一篇我们提到：对于一辆 500 kg 的微型车，当驾驶员踩下 500 N 踏板力，经过踏板杠杆、助力机构和液压系统放大后，单个车轮上的卡钳夹紧力大约可以达到 37000N。这个数字看起来已经很大了，但它还不是最终作用在地面上的制动力。

因为从卡钳夹紧力到汽车真正减速，中间还隔着几步：摩擦片要把夹紧力变成制动盘上的摩擦力，制动盘再把摩擦力变成制动转矩，车轮再把这个转矩转化为轮胎与地面之间的纵向制动力。

1. 夹紧力之后，先变成制动转矩

盘式制动器真正起作用时，卡钳并不是直接“拉住地面”，而是先让摩擦片压紧制动盘，在盘面上形成切向摩擦力。这个摩擦力乘上作用半径，就得到制动器输出的制动转矩。

制动转矩 = 摩擦片摩擦系数 × 卡钳夹紧力 × 制动盘有效半径

对于微型车，摩擦片摩擦系数常在 0.35~0.45 区间。本文取一个较常见的数值：0.38。
制动盘外径可先按 210 mm 估算，考虑摩擦片并不是压在最外缘，因此有效半径一般小于制动盘外半径。这里可近似取 85 mm。

代入上一篇得到的单轮卡钳夹紧力 37 kN，单个车轮的制动转矩约为：

0.38 × 37000 × 0.085 ≈ 1195 N·m

也就是说，一个车轮上的盘式制动器，大致可以输出 1200 N·m 左右 的制动转矩。

2. 摩擦片和制动盘，应该怎么选？

很多人会直觉地认为，摩擦片面积越大，制动力就越大；制动盘越厚，刹车就越猛。其实这两种理解都不完全准确。

先说摩擦片。对制动转矩最直接起作用的，是摩擦系数、夹紧力和有效半径。摩擦片面积本身，并不直接出现在最简单的转矩公式里。面积更大的意义，主要在于降低单位压力、减小磨损、改善温升和热衰退表现。对于 500 kg 微型车，不需要追求过大的摩擦片面积，够用、温升可控、磨损均匀，往往比“看起来很大”更重要。

再说制动盘。制动盘外径越大，有效半径越大，在相同夹紧力下更容易做出更高的制动转矩；但盘径变大后，轮辋布置空间、质量和成本都会受影响。对于这类小型车，前后盘径大致在 200~220 mm 是比较容易理解的范围。本文取 210 mm，属于较典型的微型车量级。

至于制动盘厚度，它更主要影响的是热容量、刚度和抗热衰退能力，而不是直接决定制动力大小。对于 500 kg 微型车，如果采用实心盘，厚度可先选 10~12 mm 范围。也就是说，盘径更偏向“决定力臂”，盘厚更偏向“决定抗热衰退性能”。

3. 制动转矩如何变成车轮上的制动力？

有了制动转矩，下一步就是看它如何作用到车轮。在忽略车轮转动惯量影响、做准静态近似时，车轮周向制动力可以写成：

车轮制动力 = 制动转矩 ÷ 车轮滚动半径

对这辆微型车，车轮滚动半径可先按 0.25 m 估算。于是单轮理论制动力约为：

1195 ÷ 0.25 ≈ 4780 N

单个车轮理论上就能做出接近 4.8 kN 的制动力。如果四个车轮都按类似能力估算，整车理论制动力甚至能接近 1.9 万 N。但这里马上就要遇到一个现实问题：地面与轮胎能否提供这么大的接触摩擦力？

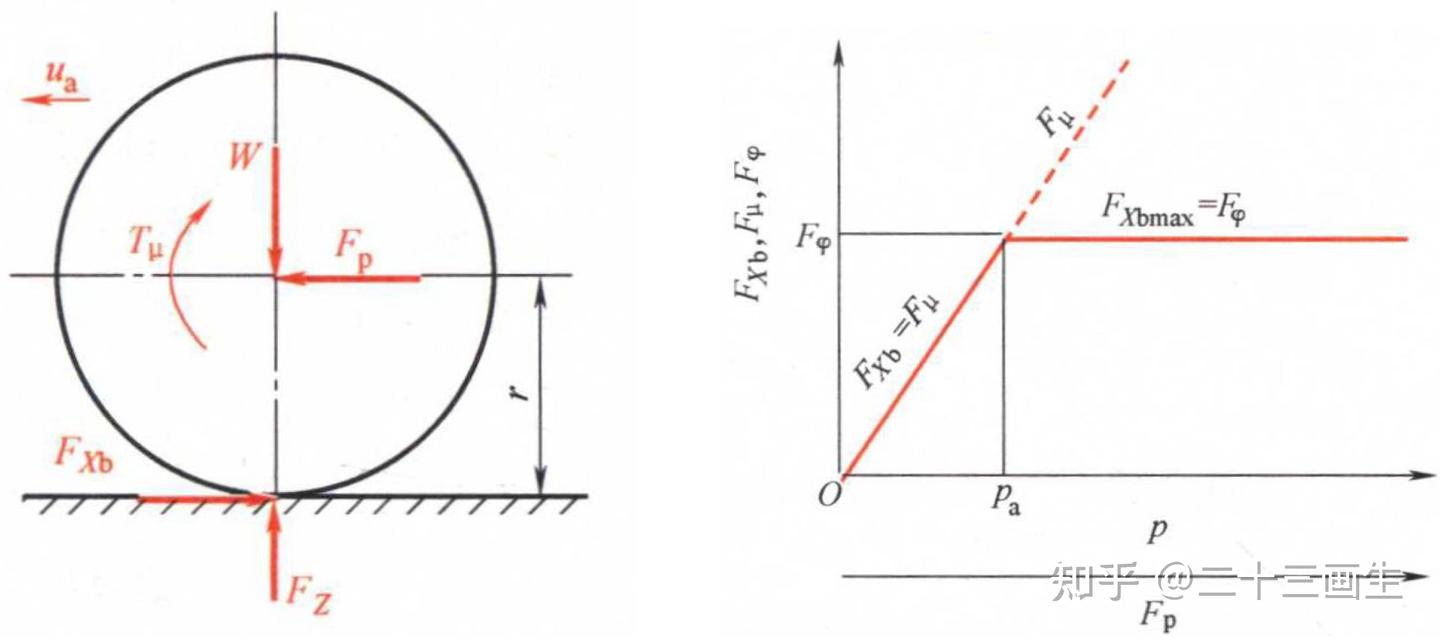

4. 真正的上限，往往不是制动器，而是附着

车轮制动时，制动器能提供的是“想刹住”的能力；轮胎和地面决定的，则是地面能提供的最大制动力。地面制动力并不能无限增大，它受到路面附着条件限制。最简单地说，轮胎与地面之间的最大纵向力，大致不会超过：

附着系数 × 车轮法向载荷

在良好干燥路面上，附着系数可以先按 0.8 估算。对于 500 kg 微型车，其整车重力约为：

500 × 9.81 ≈ 4905 N

因此整车可传递到地面的最大制动力大约为：

0.8 × 4905 ≈ 3924 N

虽然前面从制动器角度算出的理论制动力很大，但真正落到地面上时，整车总制动力往往会被轮胎附着限制住。

5. 单轮制动动力学，为什么不能只看一个公式？

从更严谨一点的角度看，车轮在制动时满足一个转动平衡关系。制动器施加的制动转矩，并不全都立刻变成地面制动力，其中一部分还要用于让车轮本身减速。简化地写，可以理解成：

制动转矩 = 地面制动力 × 车轮半径 + 车轮减速所需转动惯量项

这句话的物理意义很简单：
如果车轮还在快速降速，那么一部分制动转矩先拿去“降轮速”；只有其余部分，才通过轮胎传给地面。
当制动过程进入相对稳定阶段时，转动惯量项影响减弱，这时才更接近于我们前面常用的近似关系：

地面制动力 ≈ 制动转矩 ÷ 车轮半径

因此，工程上常把这件事分成两层来看：
制动器决定有多大的“制动能力”，
轮胎与路面决定最终能形成多大的“地面制动力”。

6. 最终能得到多大减速度？

如果路面附着足够好，并且制动系统能够把轮胎推到接近附着极限，那么整车减速度就可以由牛顿第二定律直接得到：

减速度 = 整车制动力 ÷ 整车质量

代入前面的地面制动力上限：

3924 ÷ 500 ≈ 7.85 m/s²

这个数值大约相当于 0.8g 的制动减速度。对于一辆 500 kg 的微型车来说，这已经是比较可观的制动水平了。

于是，从上一篇到这一篇，我们就把整条链路完整闭合起来了：

500 N 踏板力 → 2250 N 推杆力 → 4500 N 主缸推力 → 11.6 MPa 管路压力 → 单轮约 37 kN 卡钳夹紧力 → 单轮约 1200 N·m 制动转矩 → 单轮理论约 4780 N 制动力 → 整车受附着限制后约 3924 N 地面制动力 → 约 7.85 m/s² 减速度

这条链路说明，制动系统匹配计算并不是只算某一个部件，而是从驾驶员脚下，一直算到轮胎与地面的力学极限。

7. 为什么还需要 ABS？

看到这里，一个很自然的问题就来了：既然制动器能力已经足够大，为什么很多车一脚猛刹时，车轮反而会抱死、方向变差，甚至制动距离变长？

原因就在于：制动器输出的能力，常常比轮胎附着极限还大。
如果不加控制，车轮很容易被迅速刹停，进入抱死状态。车轮一旦抱死，轮胎与地面从“滚动中的受控摩擦”变成“滑动摩擦”，不仅转向能力急剧下降，制动效能也会变差。

这也正是 ABS 存在的意义：
它不是简单地“让刹车变强”，而是让每个车轮的滑移率尽量维持在较优范围内，使轮胎既能产生足够大的纵向制动力，又有横向稳定性和转向能力。

综上，前两篇我们讲的是制动系统如何一步步产生制动力；后面，才轮到更关键的控制问题：这些力怎样才能恰到好处地用在轮胎附着极限附近，而不是一脚把车轮直接锁死。
