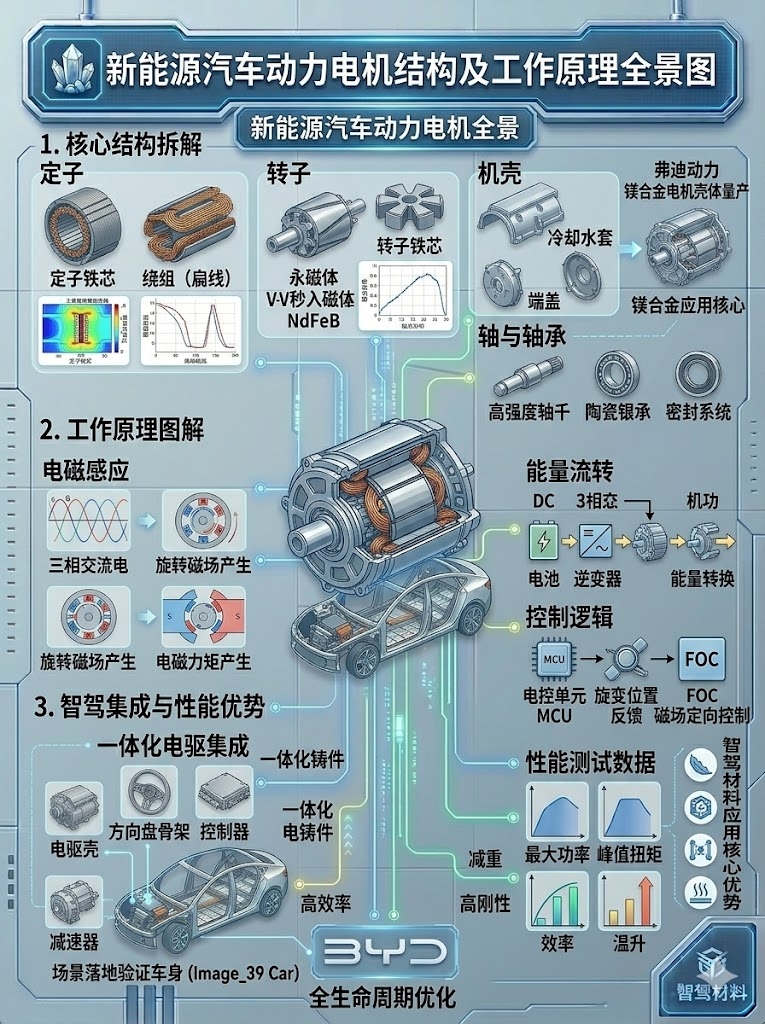

【图解】新能源汽车驱动电机核心结构、工作原理、布局形式
新能源汽车主要采用以下几种电机，其中永磁同步电机是绝对的主流：
动力电机驱动系统的核心任务的是：将电能（电池/电网）转化为机械能，同时根据需求（如汽车加速、减速）精准控制电机的转速、扭矩和转向，实现“按需供能”。

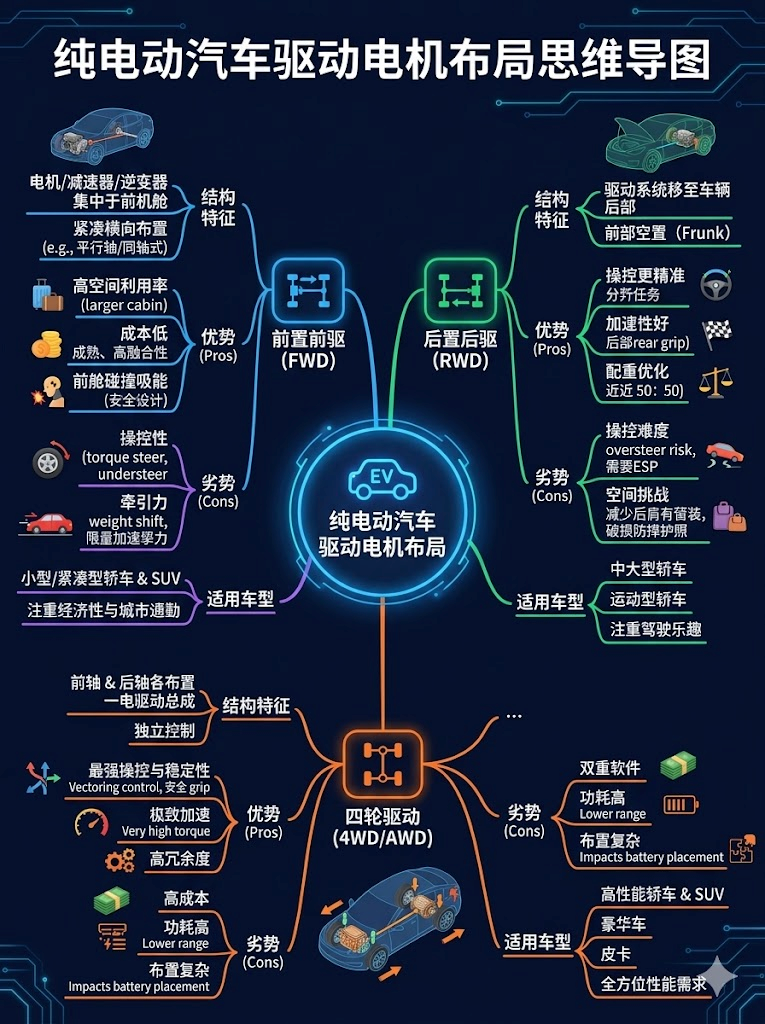

纯电动汽车（BEV）驱动电机的三种主流整车布局形式。我们从电机与车轴的相对位置，以及它们对整车性能的影响来进行详细解析：
1. 前置前驱（FWD：Front-Wheel Drive）布局
布局描述：
如图中左上角所示，整个驱动系统（包括驱动电机、逆变器和减速器/差速器）都紧凑地布置在车辆前部的机舱内。
电机直接驱动两个前轮。
为了实现紧凑的横向布置，通常会使用“平行轴”或“同轴式”的电驱动桥设计。
优势（Pros）：
高空间利用率：将所有动力总成集中在车头，可以把车辆中后部的大部分空间留给乘员舱和行李厢。
低成本：这种结构类似于传统燃油车的布局，产业链非常成熟，总成化程度高，成本控制较好。
前舱吸能：在发生正面碰撞时，紧凑的电机总成结构有助于优化前舱的碰撞吸能设计。
劣势（Cons）：
操控性：前轮同时负责驱动和转向，在激烈驾驶时容易出现“扭矩转向”现象，且极限状态下更容易发生“不足转向”（推头）。
牵引力：在急加速时，车辆重心后移，前轮受到的压力减小，容易发生打滑，限制了最大牵引力的发挥。
适用车型：* 多用于小型、紧凑型纯电动轿车和SUV，主要面向城市通勤和注重经济性的市场。
2. 后置后驱（RWD：Rear-Wheel Drive）布局
布局描述：
如图中右上角所示，电驱动系统被移到了车辆的后部，驱动两个后轮。
车头部分没有了沉重的电机，通常会设计出一个“前备箱”（Frunk）。
优势（Pros）：
操控更精准：前轮只负责转向，后轮只负责驱动，实现了更纯粹的转向手感和更高的极限操控。
加速性好：急加速时重心后移，后轮受压增加，抓地力更强，从而能将电机的强大扭矩更有效地转化为前进动力。
配重优化：更容易实现接近50:50的前后完美重量分配，提升车辆转弯时的稳定性。
劣势（Cons）：
操控难度：对于普通驾驶者，在湿滑路面或极限操控时，后驱车更容易发生“过度转向”（甩尾），需要更先进的电子稳定系统来辅助。
空间挑战：后置电机可能会压缩行李厢高度，且需要解决后部碰撞保护问题。
适用车型：
多用于中大型纯电动轿车、运动型轿车以及注重驾驶乐趣的车型。
3. 四轮驱动（4WD/AWD）布局（双电机/多电机）
布局描述：
这是纯电动汽车实现全轮驱动最常见、最高效的方式。如图中下方所示，通常在前轴和后轴各布置一个独立的电驱动总成。
前电机驱动前轮，后电机驱动后轮。通过电子控制器精准分配前后的动力输出。
优势（Pros）：
最强操控与稳定性：四个车轮都有动力，能实现完美的抓地力管理（矢量扭矩控制）。无论是高速过弯、湿滑路面还是轻度越野，都能提供极致的稳定性和安全性。
极致加速：双电机共同输出，总功率和扭矩极高，能实现远超同级燃油车的“零百”加速性能。
高冗余度：一个电机出现故障，另一个电机通常仍能驱动车辆行驶，提升了可靠性。
劣势（Cons）：
高成本：需要两套完整的电机、逆变器和减速器，显著增加了整车成本。
功耗高：双电机运转（即使在巡航时）通常比单电机更耗电，导致能耗增加，续航里程相应减少。
布置复杂：前后都需布置电机，对地盘的空间布局（尤其是电池包的排布）要求极高。
适用车型：
高性能电动轿车、豪华SUV、皮卡以及追求极致性能和安全性的车型。部分车型会采用“前小后大”或“前永磁后感应”的异构电机组合，以兼顾效率和性能。
