新能源汽车电驱啸叫问题解决全流程·减速器篇
导读：针对定位到减速器的电驱啸叫课题，下一步要查清声音来自哪一级齿轮副，激励主要落在齿面还是支撑系统，哪条路径把振动传到壳体和车内，以及整改样件能否覆盖制造散差。本文按实际工程处理顺序，从工况复现、声源下沉、根因确认，一直讲到方案验证和问题关闭。
车辆加速时，车内出现一条随转速上升的高频纯音。松开加速踏板后，声音减弱，也可能转移到另一条阶次。车内麦克风能测到突出纯音，电驱壳体上也有对应振动，可电机电磁阶次与齿轮啮合阶次有时会落在相近频率，靠听感很难把声源分开。
前两篇机理分析里，我已经讲过怎样区分电机侧和减速器侧的啸叫，分别是《新能源汽车电驱啸叫机理深度分析·电机篇》和《新能源汽车电驱啸叫机理深度分析·减速器篇》，不清楚的朋友，可以去翻翻之前的内容。第三篇《新能源汽车电驱啸叫问题解决全流程·电机篇》主要分析了电机侧啸叫的工程排查。这一篇继续围绕减速器侧啸叫问题的解决过程展开，重点放在具体齿轮副怎样锁定、根因怎样确认、方案怎样验证，以及最后怎样固化到设计和生产基线。
这次我把现行齿轮标准、AGMA电驱动系统指南、公开工程论文和2026年发布的一套工业数据集重新对了一遍。公开资料能支撑通用的测试与诊断路径，企业内部的车内限值、主观评分规则、样件分布和签字要求通常不会公开，下面引用的案例数据只对应各自研究对象。
01 先固定工况，再谈根因
排查减速器啸叫，第一步先把测试边界固定下来。基准工况如果不能稳定复现，后面的根因分析和方案对比很容易被温度、样件状态或数据处理方式带偏。
- 转速和参考轴要明确。至少记录电机转速、各级轴速、车速、输出扭矩和扭矩方向。用阶次描述目标声音时，还要注明参考轴。同一个齿轮啮合频率，参考轴不同，对应的阶次数字也会变化。
- 驱动和能量回收要分开。扭矩方向改变后，承载齿面、斜齿轮轴向力、轴承载荷和轴系位移都会跟着变化，相同转速下的驱动与回收工况应分别评价。
- 油温、油量和磨合状态要固定。油液黏度以及壳体、轴承座的热状态都会影响齿轮啮合和结构响应。基准样件与整改样件测试状态不同，幅值变化就很难归因。
- 样件和数据处理方式要可追溯。齿轮、轴承、壳体、润滑油、装配状态以及电机控制版本都应记录。窗函数、阶次带宽、转速分辨率、升速斜率和测点位置也要保持一致。
这里还要把齿轮几何精度和总成啸叫表现分开看。

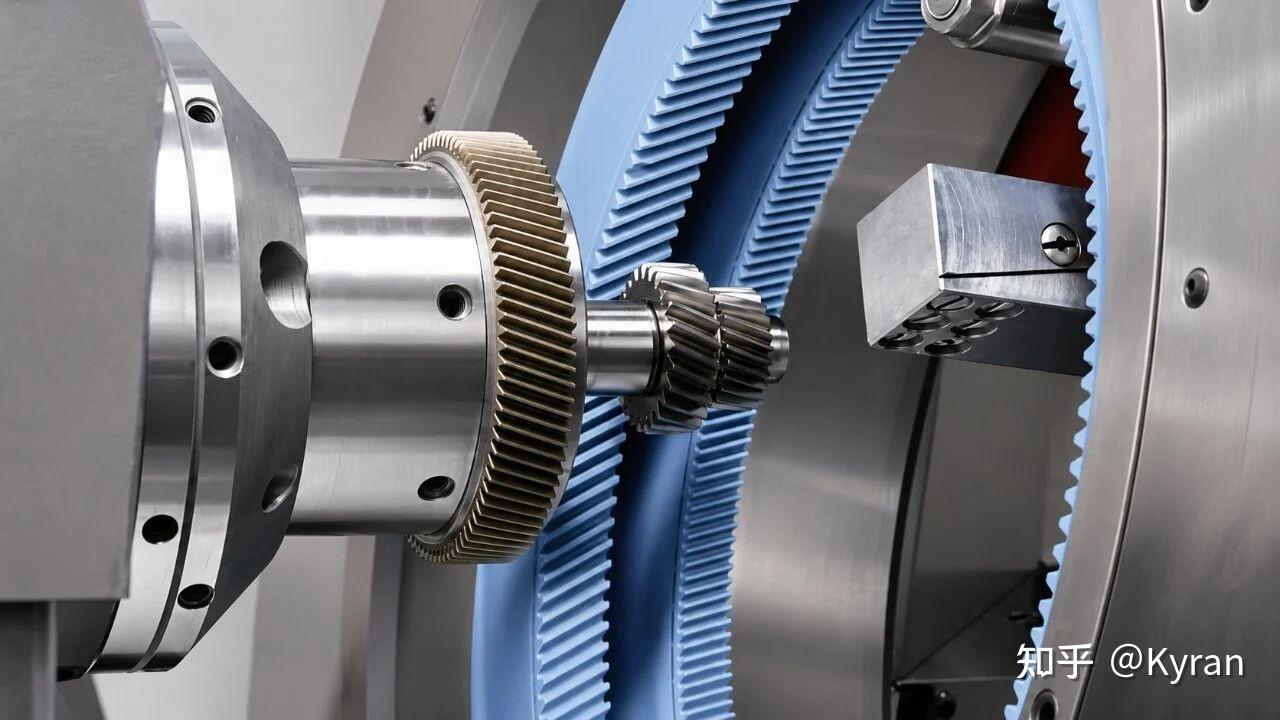

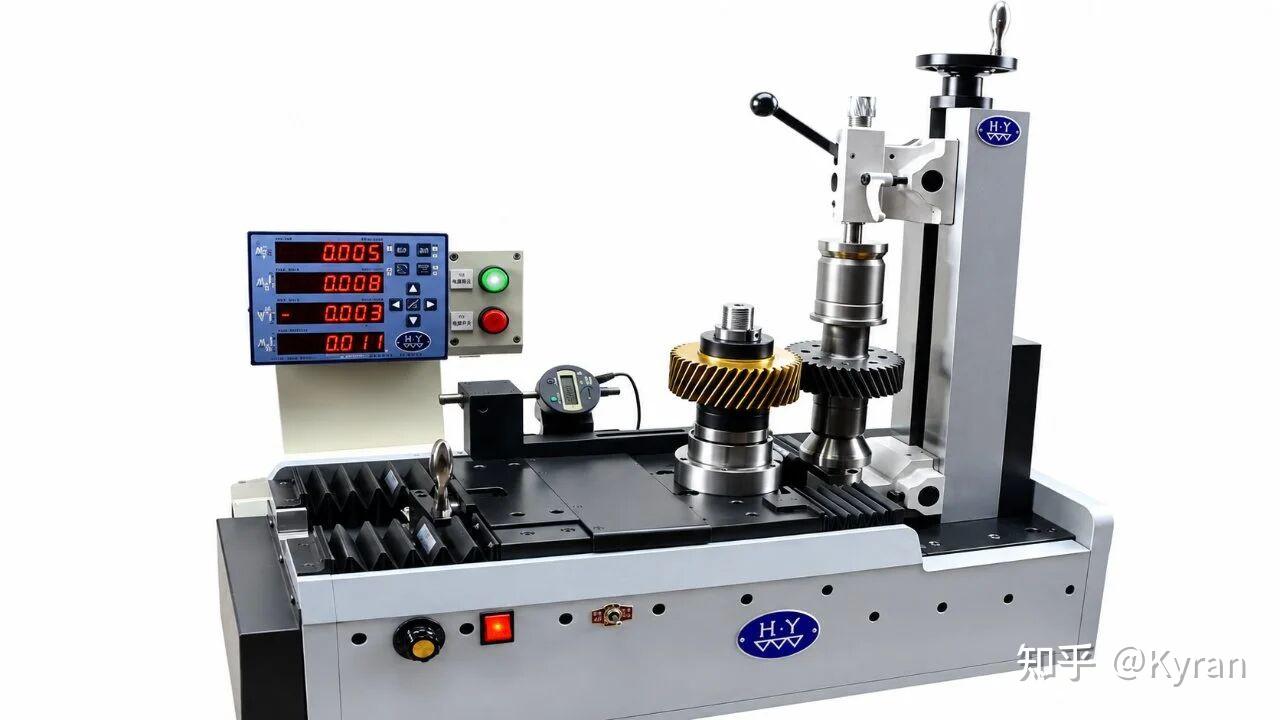

齿轮精度评价可参考现行GB/T 10095.1-2022，齿面测量可参考GB/Z 18620.1-2025。前者规定圆柱齿轮齿面偏差的定义和允许值，后者给出圆柱齿轮齿面测量的实施规范。它们解决的是单个齿轮的几何评价，无法代替减速器总成的NVH评价。齿轮精度合格以后，仍要继续看总成阶次噪声、传动误差和结构响应。
工况固定以后，项目最好形成一张统一的问题定义卡，记录目标阶次、参考轴、转速与扭矩窗口、油温、样件状态、测试通道、数据处理方法和通过标准。后续所有试验沿用同一套基准条件。
信息来源：GB/T 10095.1-2022；GB/Z 18620.1-2025；AGMA 948-A26《Electrified Vehicle Drivetrains》。
02 从整车逐级定位到具体齿轮副
道路测试能确认车内有没有可感知的目标纯音，也能记录问题出现的转速、扭矩和温度窗口，但它很难单独完成减速器内部的根因定位。

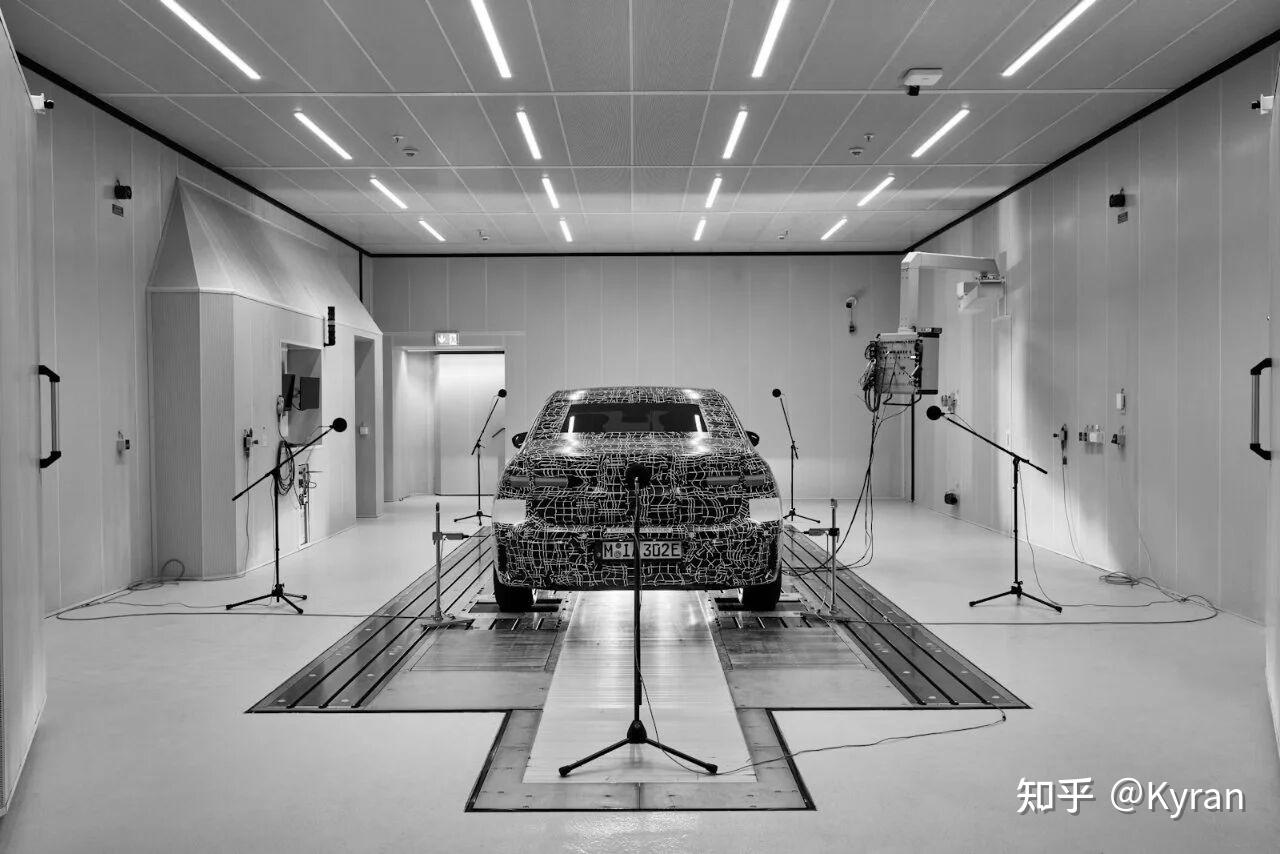

道路或转毂测试应同步采集车内噪声、电驱壳体振动、电机转速、扭矩、控制状态和温度。目标轨迹如果稳定跟随某一级齿轮的啮合频率，后续台架试验就可以把注意力集中到对应阶次和工况窗口，再结合壳体振动、传动误差和结构响应继续往里排查。

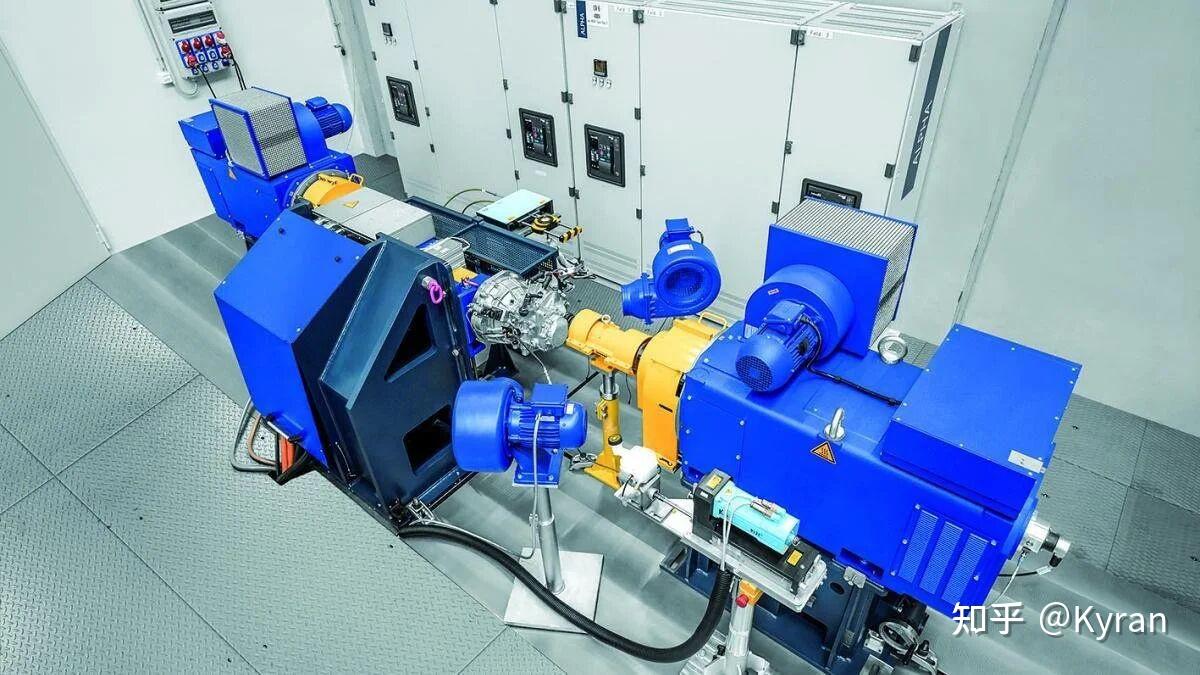

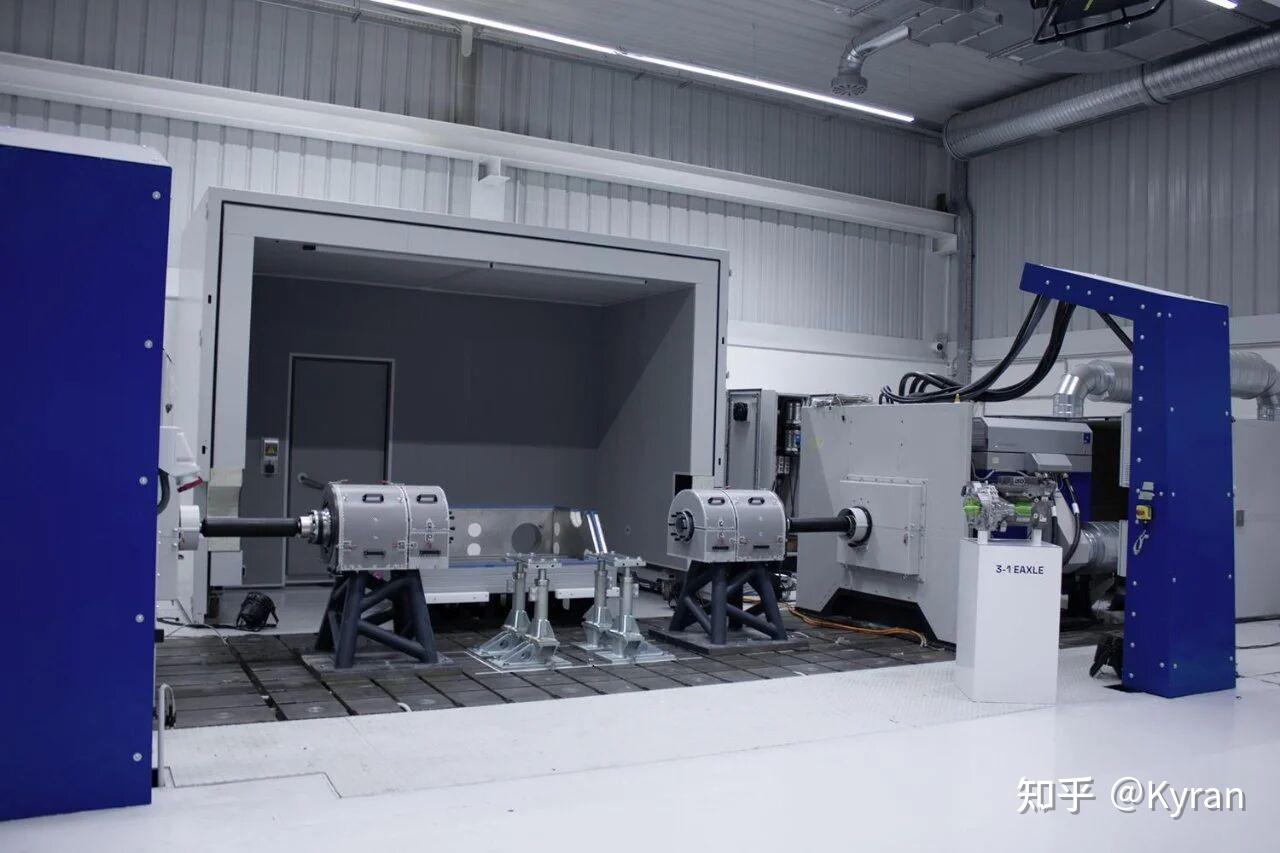

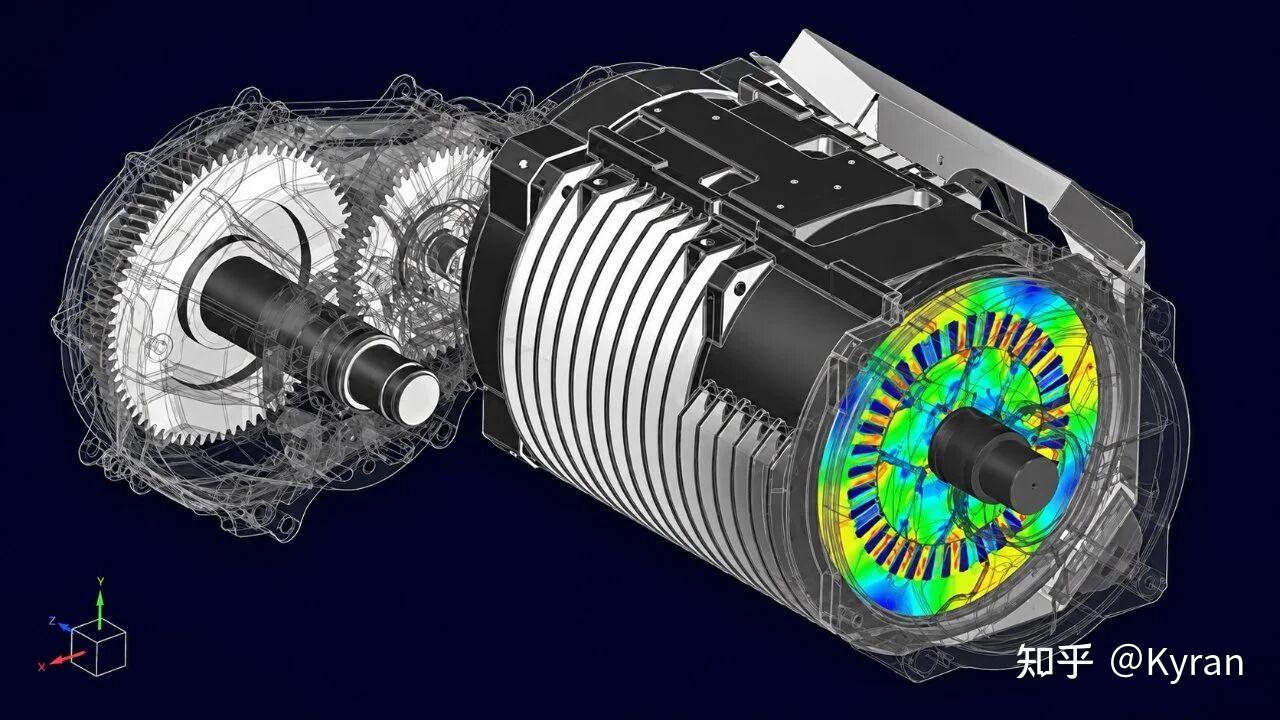

下一层是电驱总成台架。台架尽量复制整车中的转速、扭矩方向、油温和升降速过程。麦克风布置和声学环境已经改变，整车与台架的绝对声压值不宜直接横向比较。这里更值得看的是目标阶次能否稳定复现、壳体主要响应区域是否一致，以及不同样件和方案之间的相对变化。

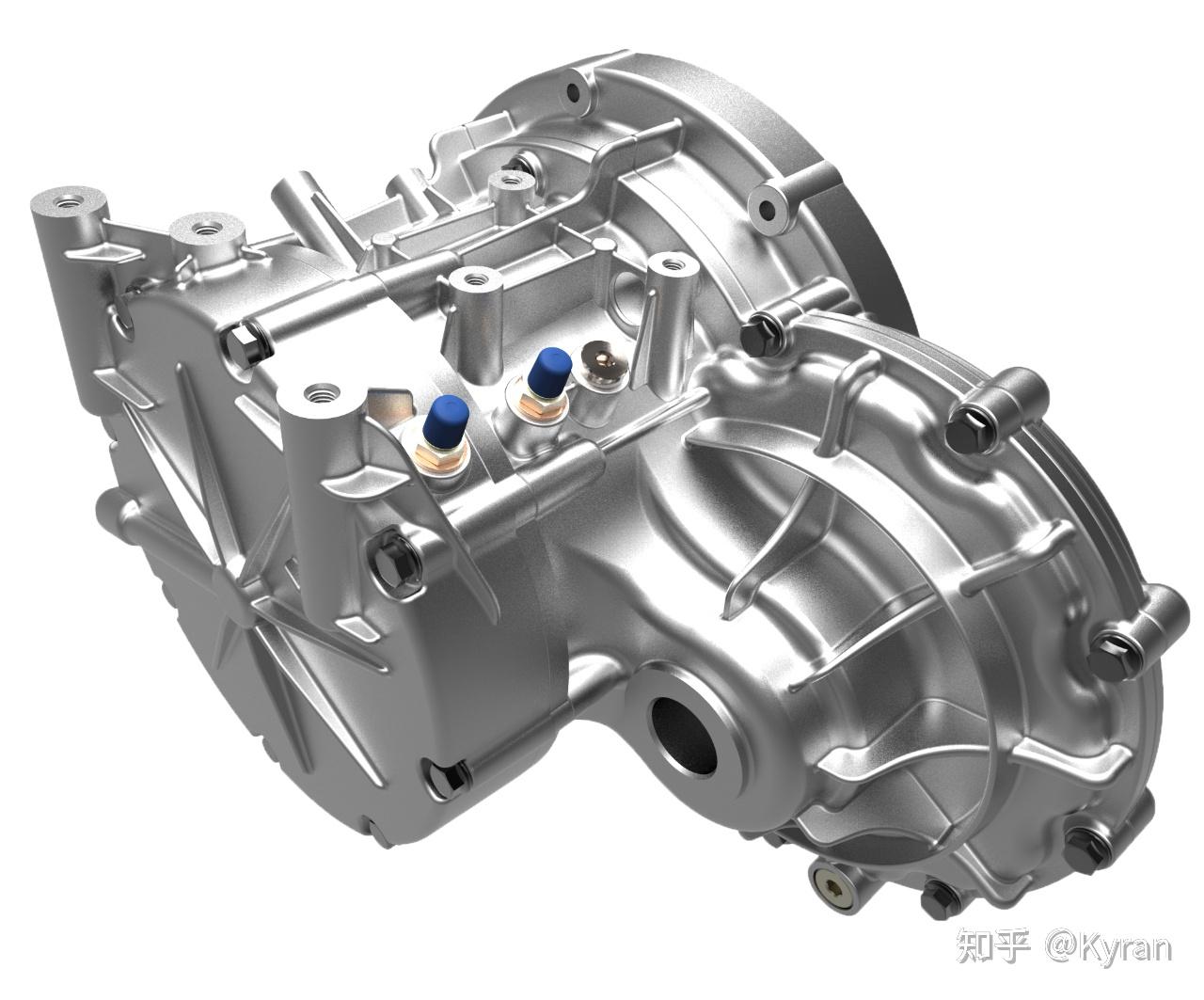

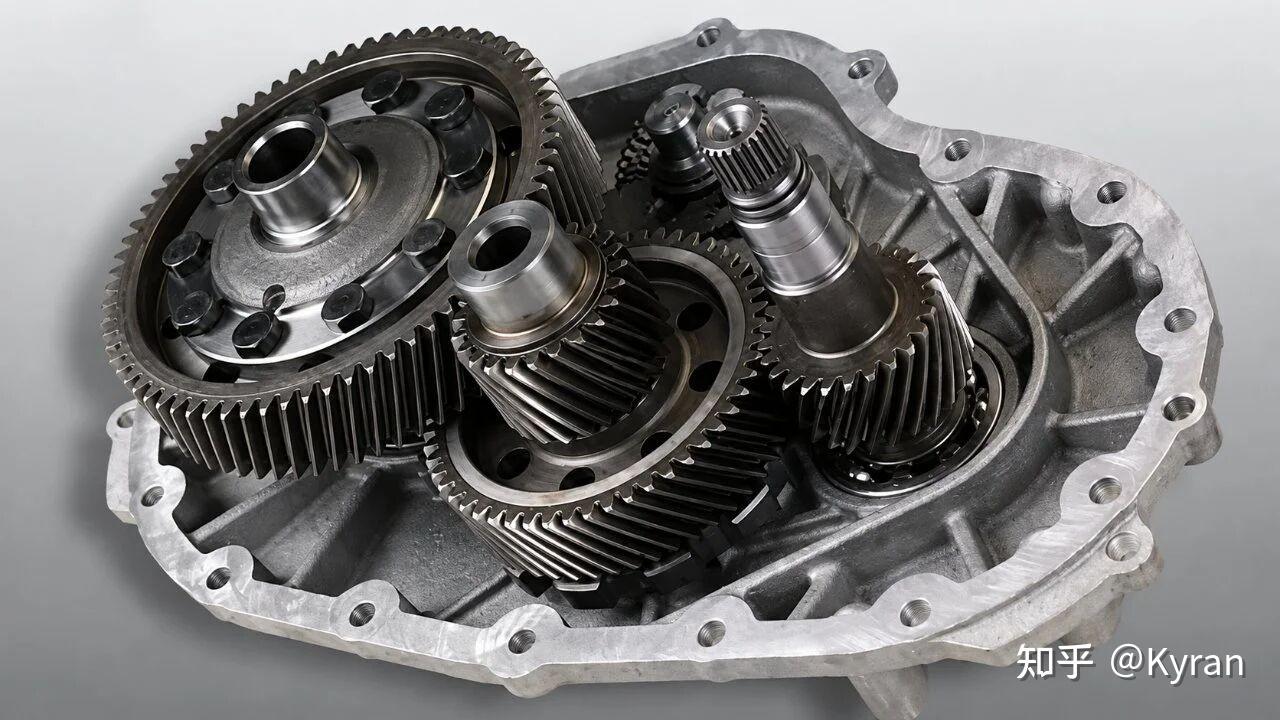

总成台架稳定复现以后，可以继续下沉到减速器独立台架，必要时再做到齿轮副动态啮合试验。测试对象越靠近齿面，整车悬置、车身和其他总成结构带来的影响越少；与此同时，试验边界也会逐渐偏离真实装车状态。各层级之间要尽量保留相同的目标阶次、负载方向、温度和转速窗口。
2026年《Scientific Data》发布了一套来自电动车减速器生产场景的动态啮合数据集。试验主动小齿轮为27齿，以小齿轮转频为参考时，名义啮合阶次为27阶，二倍啮合阶次为54阶。加速工况采用+30 N·m负载，转速由50 r/min升至2500 r/min；降速工况切换到−30 N·m，再由2500 r/min降至50 r/min。论文最终保留100至2450 r/min范围内的数据，振动采样频率为12.8 kHz。

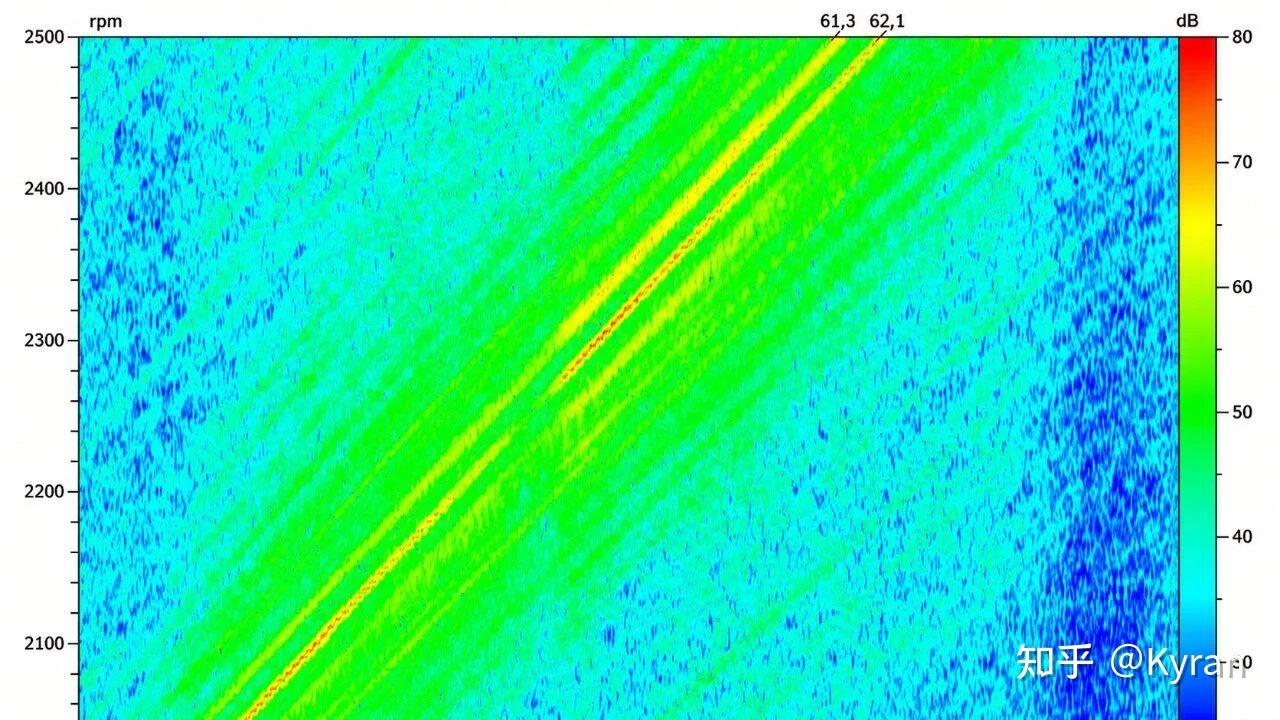

这套数据里还有明显的40阶和62阶成分。论文把它们列为两类幽灵阶次齿轮的特征阶次，齿面傅里叶测量和OEM下线检测用于形成样本标签。对工程排查来说，这提醒我们在名义啮合阶次之外，还要关注制造波纹、调制边带和其他异常窄带阶次。
测试前最好先做一张减速器候选阶次表，把各级齿轮啮合阶次、倍频、各轴转频、可能出现的边带以及已知制造相关阶次放进去。目标纯音在驱动与回收、升速与降速中的变化，往往比单个转速点的峰值更有辨识力。
同步采集的数据也不能只放一个麦克风。转速信号提供阶次参考，扭矩确认负载状态，轴承座和壳体加速度计用于寻找主要响应区域，油温负责约束试验边界。具备条件时，还可以增加扭振或传动误差测量，让观测位置继续靠近齿轮啮合激励端。
整车、总成和减速器台架都能保留同一条目标轨迹时，问题范围已经明显收窄。齿轮副试验如果仍能稳定复现，后续分析可以集中到齿面接触、传动误差和制造过程。总成台架能够复现，而齿轮副试验复现不出来时，轴承支撑、轴系装配和壳体结构响应就应该被重新拉回排查范围。
信息来源：Scientific Data《A dynamic meshing transmission dataset for manufacturing quality inspection of electric vehicle reducer gears》。
03 阶次吻合以后，证据还要继续排查
阶次对应只能说明声音与某个周期事件同步。根因报告还要继续回答激励怎样产生，经过什么结构被放大，以及问题为什么集中在当前样件和当前工况。
用传动误差判断齿轮啮合激励
齿轮实际啮合时，从动轮的位置会相对理想传动位置产生微小的周期性偏差，这就是传动误差。加载状态下的传动误差能够反映齿面修形、接触状态和弹性变形等因素对啮合激励的影响，工程上常用它比较不同齿面方案、载荷和装配状态。
传动误差比壳体振动更靠近齿轮啮合激励端，受到壳体模态和后续传递路径的影响更少。传动误差压低以后，车内啸叫仍可能受到结构高响应区影响。方案验证时，传动误差、轴承座振动、壳体响应和车内声压最好放在同一工况下看。
一项2026年的高速电驱齿轮研究在14000 r/min的啸叫转速附近分析了传动误差和齿面接触。原方案存在边缘接触倾向，研究人员优化齿面微观修形后，输入级峰峰值传动误差下降81.1%，输出级下降54.2%，同时满足30万公里接触疲劳寿命要求。论文还用接触斑点试验核对仿真结果。这些数据只对应论文中的特定齿轮、载荷和模型，不能直接拿来当其他项目的目标值。
齿面接触会暴露支撑错位

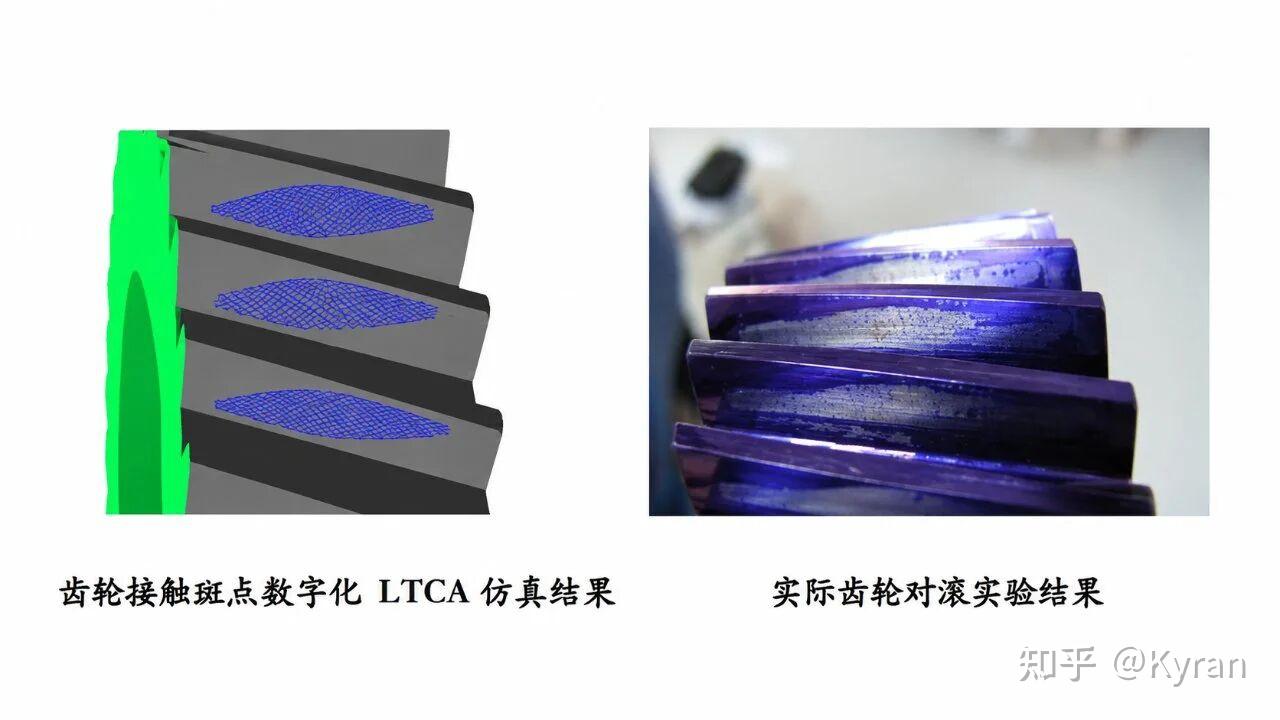

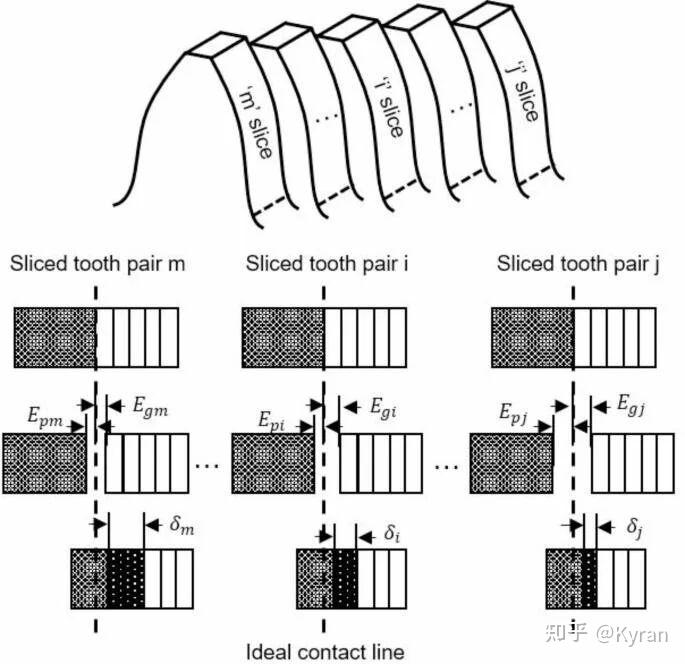

齿面接触斑点可以显示载荷有没有向齿顶、齿根或齿宽边缘集中。出现边缘接触以后，还要检查轴的弯曲与扭转、轴承位移、轴承座变形和壳体热变形。空载蓝检只能反映有限状态，高速受载后的接触分布还需要加载接触分析或相应试验支撑。

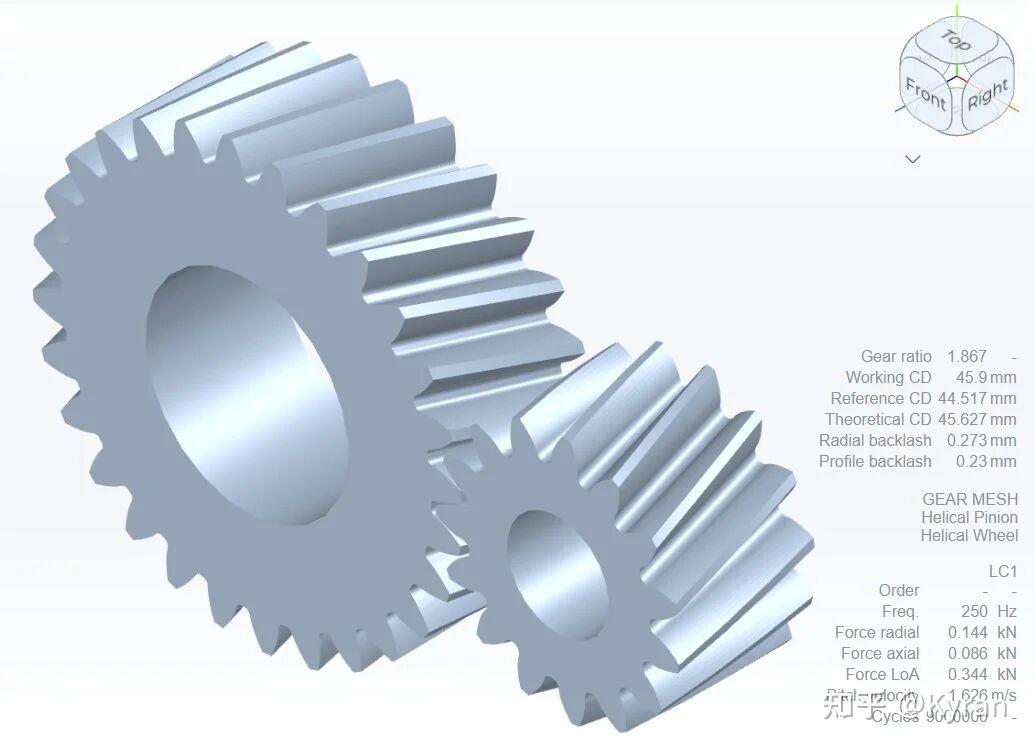

齿顶修缘和齿向鼓形要匹配目标载荷。修形量偏小，受载变形补偿不够；修形量偏大，轻载或反向载荷下又可能形成新的接触偏差。电动车减速器覆盖较宽的转速和扭矩范围，驱动与能量回收还会切换承载齿面，微观修形往往需要在多工况之间折中。
幽灵阶次需要回到加工过程
啮合阶次附近的边带可能与偏心、齿距误差和轴转频调制有关。名义啮合阶次之外出现稳定窄带纯音时，还要检查齿面波纹，以及磨削、珩齿过程中的周期性误差。

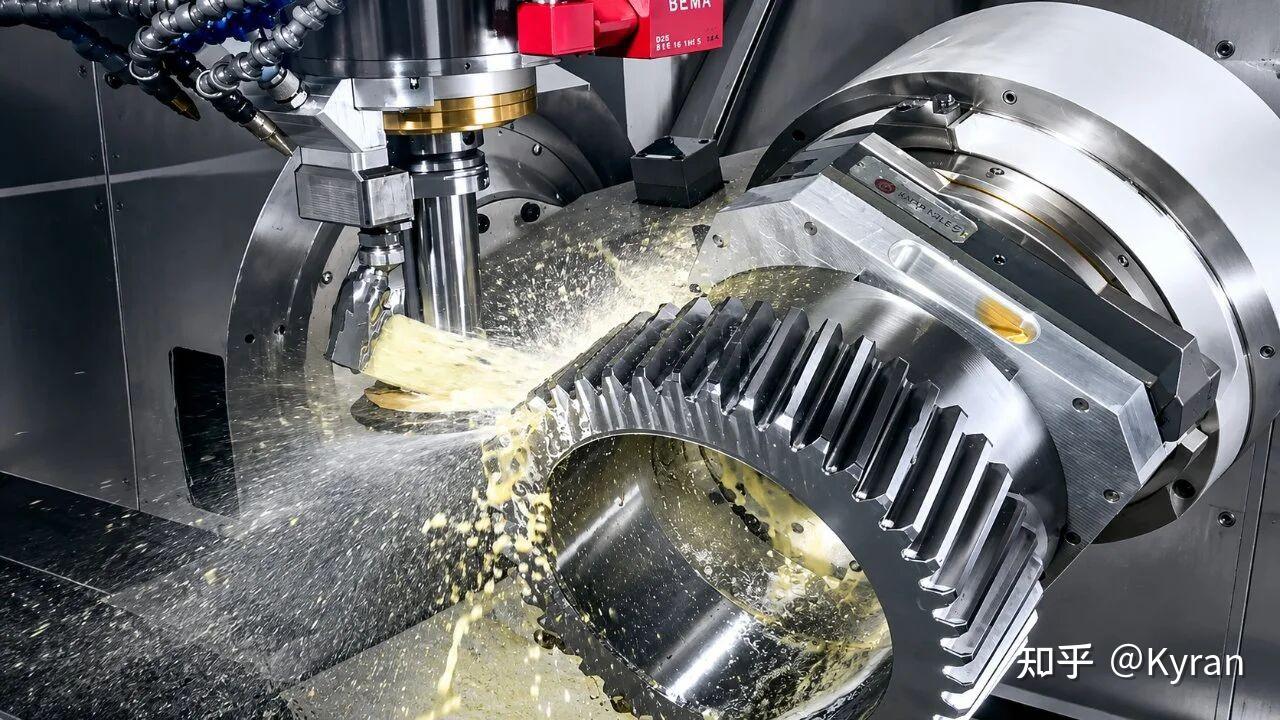

2025年《Journal of Manufacturing Processes》刊载了一项内齿轮强力珩齿研究。研究用迭代正弦波拟合法分析齿面波纹，论文报告该方法与商业波纹分析软件之间的计算差异控制在0.01 μm以内。研究人员进一步识别了触发波纹幽灵阶次的振动源，并通过调整珩齿过程压低对应阶次。常规齿廓和螺旋线结果通过以后，细小的周期波纹仍可能留下很清楚的纯音。
结构响应决定声音怎样传出去

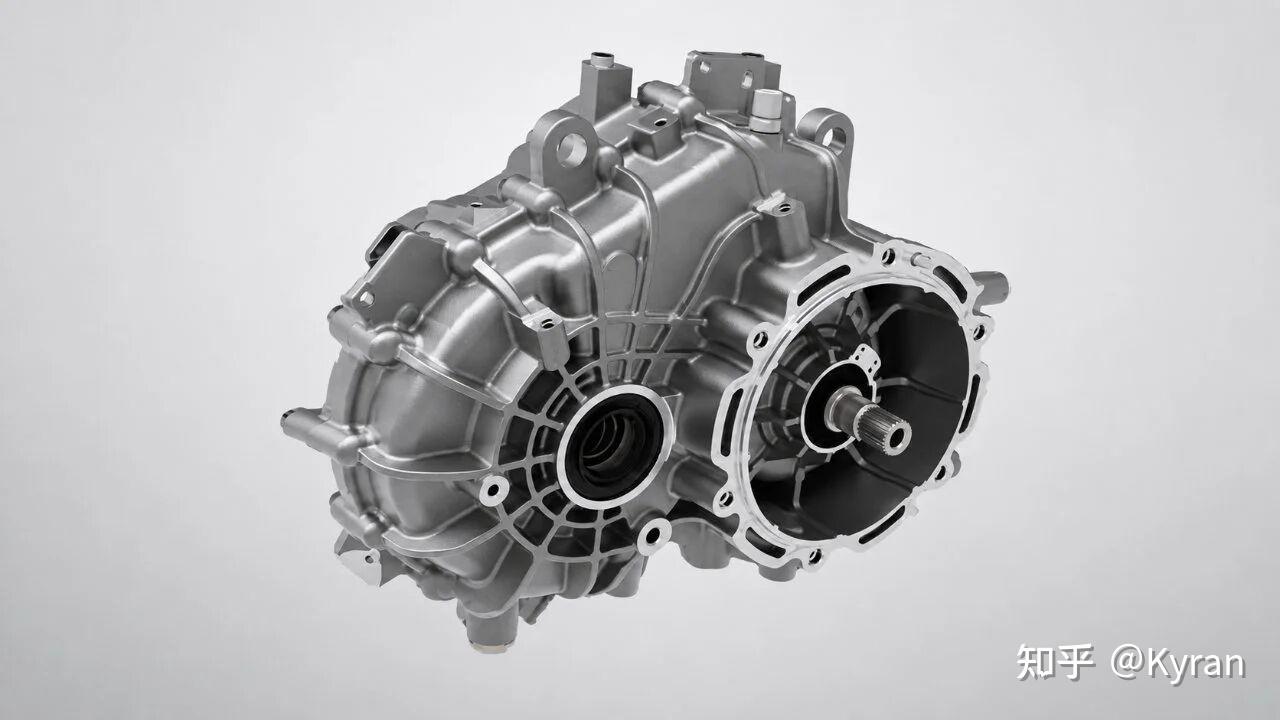

目标齿轮副锁定以后，整改对象仍可能落在轴承或壳体。轴承把动态载荷传给壳体，轴承刚度、预紧、安装方向和支撑跨距都会改变传递力。壳体局部壁厚、筋位和轴承座结构，又会改变目标频率附近的响应和声辐射。

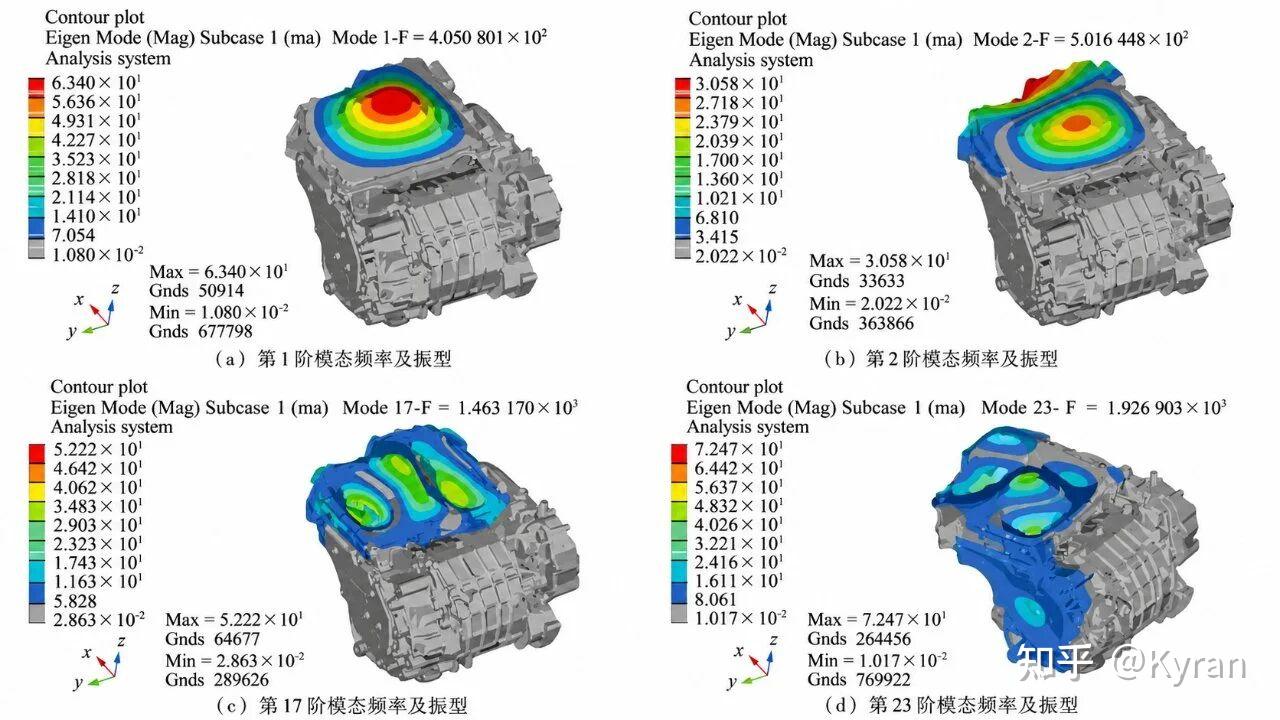

SAE 2020-01-1578把运行模态、面板贡献、运行变形、数值传递路径和传递函数等方法用于电驱变速器根因分析。这些方法分别帮助工程师看结构怎样变形、哪些表面贡献较大、振动从哪只轴承或哪条路径进入壳体。分析结果必须和实际运行阶次放在同一频率与工况下比较，单独一张自由模态图很难完成传播路径确认。
做到这里，一份可用于对策的根因报告至少应该写清具体齿轮副、扭矩方向、油温、目标阶次、齿面或支撑异常，以及主要轴承座和壳体响应区域。
信息来源：Results in Engineering《Multi-objective micro-geometry optimization of high-speed e-drive gears for NVH and strength》；Journal of Manufacturing Processes《Research on tooth flank waviness analysis and gear noise control strategies based on internal gearing power honing》；SAE 2020-01-1578。
04 用干预试验筛选正式方案
根因候选建立以后，正式改设计之前，先用周期短、可恢复的干预试验检验因果关系，通常能省掉不少无效样件。
怀疑齿面激励时，可以更换不同修形或不同加工批次的齿轮副。怀疑轴承支撑时，可以在设计允许范围内调整预紧、垫片或安装方案。壳体响应可用临时局部加质量或加强件做敏感性试验。润滑油牌号、油量和温度也可以用于关联验证，但它们会同时影响接触、阻尼和热状态，单次变化很难独立锁定根因。
干预试验尽量只改一个主要变量，并沿用同一台架、同一工况和同一数据处理方法。目标阶次能够随干预重复变化，附近其他阶次和背景噪声又没有同步大幅变化时，因果证据会更可靠。
《公路与汽运》2025年第4期刊载的一项减速器样机研究，同时调整了齿轮副宏观参数、微观参数和轮辐结构。论文摘要给出的结果是传动误差下降0.215 μm，降幅56.6%，齿轮阶次噪声最大值下降11.5 dB(A)。这组试验一次改了多项结构，无法把改善量归因到某一个单独变量上。
SAE 2025-01-0104则从轴承安装方案入手。试验对象是一台两级单挡减速器，连接峰值100 N·m、最高14000 r/min的电机，并在消声环境的传动台架上验证。SAE官方摘要报告，样机NVH降低约2至6 dB(A)，在论文设定的任务循环下，轴承损伤指标下降25%。这组数字同样只适用于对应结构和载荷边界，但它足以说明轴承安装方式可能明显改变减速器的传力和振动表现。
前面的举例的高速齿轮研究又把传动误差、接触状态和疲劳寿命放进同一个优化过程。几类案例的对象和指标不同，不能直接比较谁的降幅更大。正式方案从齿面激励、轴承支撑还是壳体响应进入，应由干预结果、可制造性和性能代价共同决定。
方案方向确认以后，设计基线就要冻结。齿轮部分记录宏观参数、微观修形、材料热处理、齿面偏差和波纹要求；轴系部分固定轴、轴承型号、安装方向、预紧、游隙和支撑跨距。壳体版本、装配公差、润滑状态、目标阶次限值及测试方法也应进入同一版本记录。
啸叫压下去以后，还要重新确认齿轮接触应力、弯曲强度、轴承寿命、效率、温升和耐久。某个方案即使能明显降低噪声，只要同时带来强度下降、轴承寿命缩短或效率恶化，就不适合直接进入量产。最终方案需要在NVH和整套性能要求之间找到可制造、可验证的平衡点。
信息来源：《电动汽车减速器啸叫噪声问题分析及优化》；SAE 2025-01-0104；Results in Engineering《Multi-objective micro-geometry optimization of high-speed e-drive gears for NVH and strength》。
05 多样件通过，问题才算关闭
一台手工整改样件有改善效果，只能说明方案方向有希望。进入量产验证以后，制造散差才会真正考验方案的鲁棒性。
验证样件要覆盖不同齿轮与轴承批次，并纳入公差中心和边界状态。驱动与能量回收、冷油与热油、磨合前后及耐久前后都要重新检查。对于双向承载的电动车减速器，驱动工况通过以后，回收工况仍需要单独确认。
2026年的工业数据集专门加入了不同机床、不同批次和不同设备控制参数带来的制造差异。论文说明，这些齿轮来自真实生产场景，产品满足设计要求，但动态啮合测试仍能识别出轻微磕碰、漏磨和两类幽灵阶次。图样规定的常规项目通过以后，动态NVH表现依然可能存在差异。

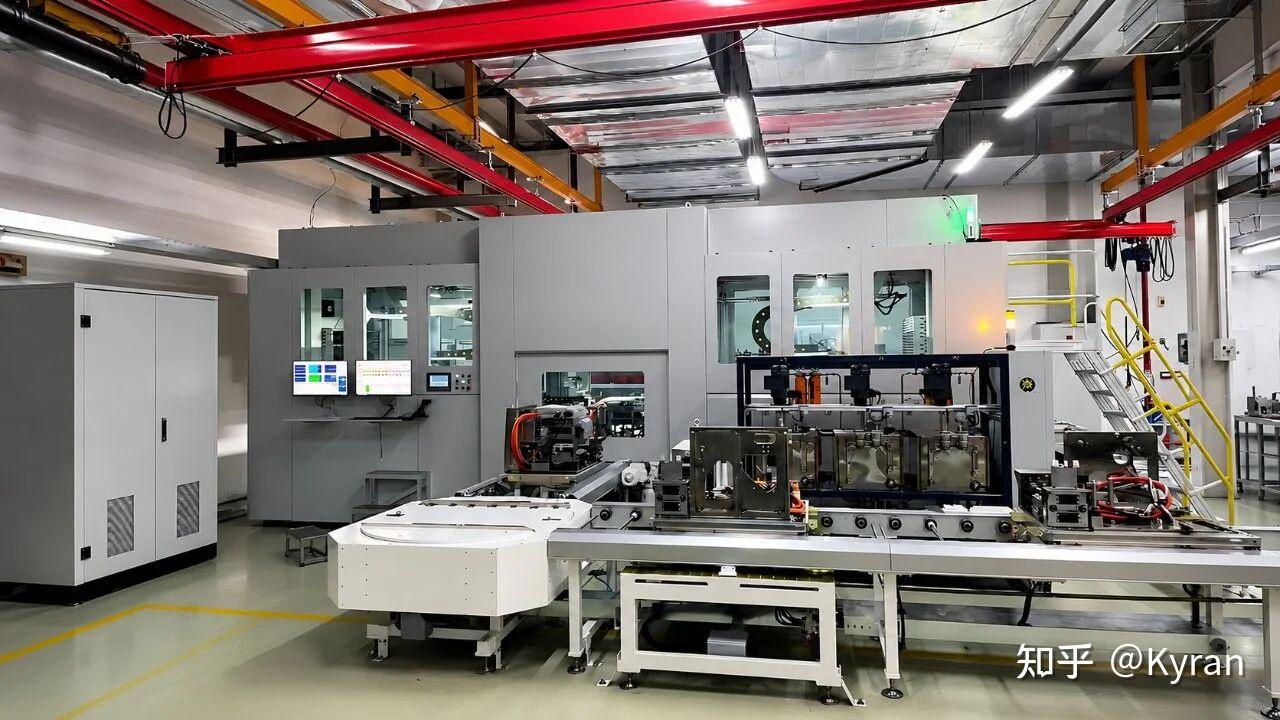

这项研究还比较了两种检测节拍。单个齿轮的齿面傅里叶测量大约需要40至60分钟，动态啮合测试约1分钟可以完成一对齿轮的检测。这个节拍来自论文中的特定设备和产线条件，其他工厂需要重新评估。它提供的工程启发是——动态啮合测试可以成为量产NVH筛查的一种手段。
下线指标要跟已经确认的根因对应。问题来自40阶齿面波纹时，只监控27阶名义啮合阶次会漏掉异常。问题由轴承预紧和壳体响应共同形成时，单件齿轮检测也覆盖不了总成装配状态。检测量要对根因足够敏感，同时尽量压低环境、设备和装夹波动带来的干扰。
问题关闭前，目标阶次要在完整工况内满足限值，附近倍频和边带也不能冒出新的突出纯音。多台制造样件的改善方向应保持一致，公差边界样件不能明显反弹。磨合和耐久完成以后还要复测目标阶次，同时检查齿面与轴承有没有异常损伤。
最后一步仍然回到整车。台架能够证明齿面激励或结构传递已经改变，整车还要完成主观评价和客观阶次确认。多样件、冷热状态和耐久结果都稳定通过以后，这个啸叫课题才具备关闭条件。前面任何一层出现反弹，都说明方案还需要继续往回查。
06 最后说几句
至此，新能源汽车电驱啸叫课题分析这个系列也告一段落。
这几篇文章主要做的内容：从电机电磁啸叫的形成机理，到电流、气隙磁场、电磁力和结构响应之间的关系；从减速器的齿轮啮合激励、传动误差、轴承和壳体响应，再到实际工程中怎样复现问题、定位声源、建立根因证据、验证方案，并最终把有效措施固化到设计和生产基线中，四篇文章基本把电驱啸叫从机理分析到工程解决的过程完整串了起来。
这个系列前前后后做了整整两周。期间整理了大量论文、标准和公开工程资料，也结合了自己过去做项目时的一些经验，反复核对技术细节、修改文章和重新排版。花这么多时间去做这个系列，目的很简单，希望它不只是几篇介绍电驱NVH知识的文章，而是在大家实际遇到类似问题时，能够提供一些排查思路和解决问题的参考。
如果这个系列对你的工作有所帮助，欢迎点赞、转发，也可以关注「未来机工所」。你的每一次转发和反馈，都会让我知道这类偏工程实践的内容值得继续做下去。
另外也想听听大家的意见。你在实际工作中，还遇到过哪些一直没有搞明白，或者很难系统解决的工程问题？ 可以在评论区留言。后面我会从大家提到的问题中挑选合适的课题，继续从机理、排查方法到工程解决方案，一步一步掰开来讲。
信息来源：Scientific Data《A dynamic meshing transmission dataset for manufacturing quality inspection of electric vehicle reducer gears》；AGMA 948-A26《Electrified Vehicle Drivetrains》。
