拆解比亚迪海豚逆变器：电子设计，内部结构与散热设计
近年来，比亚迪电驱系统成为不少改装玩家和维修从业者关注的对象。这次LetraJota拆解的是比亚迪海豚电驱总成中的逆变器（Inverter），通过完整拆解，可以看到其机械结构、散热方式以及功率模块布局。

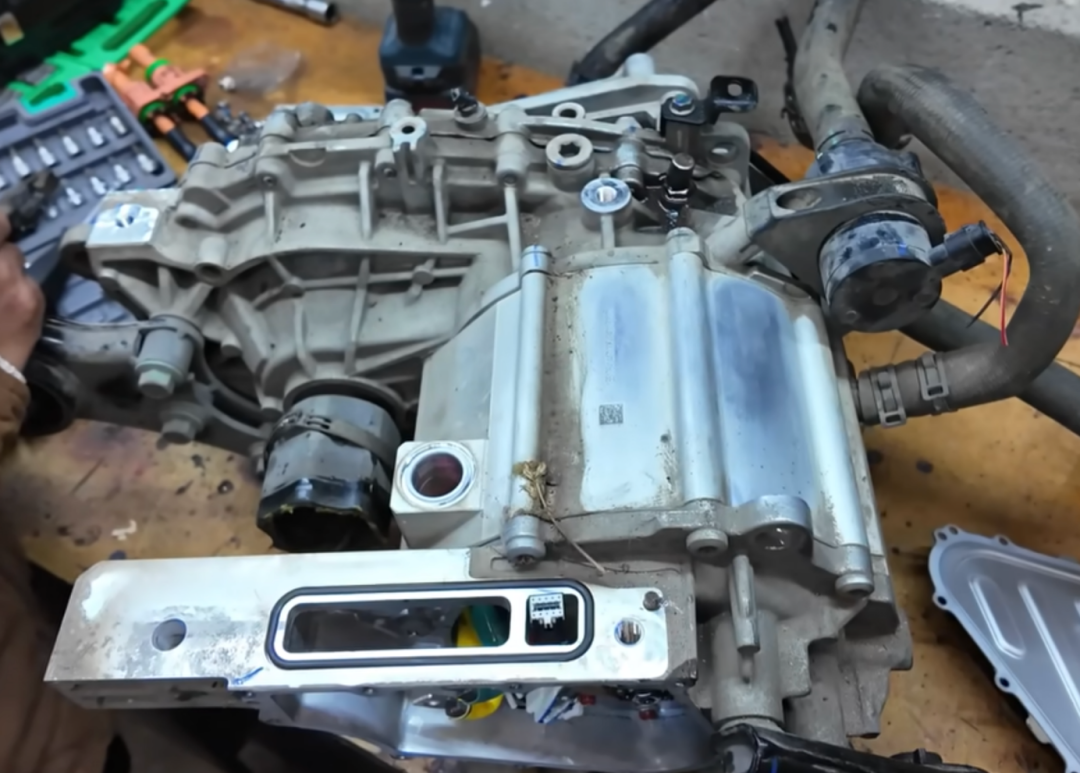

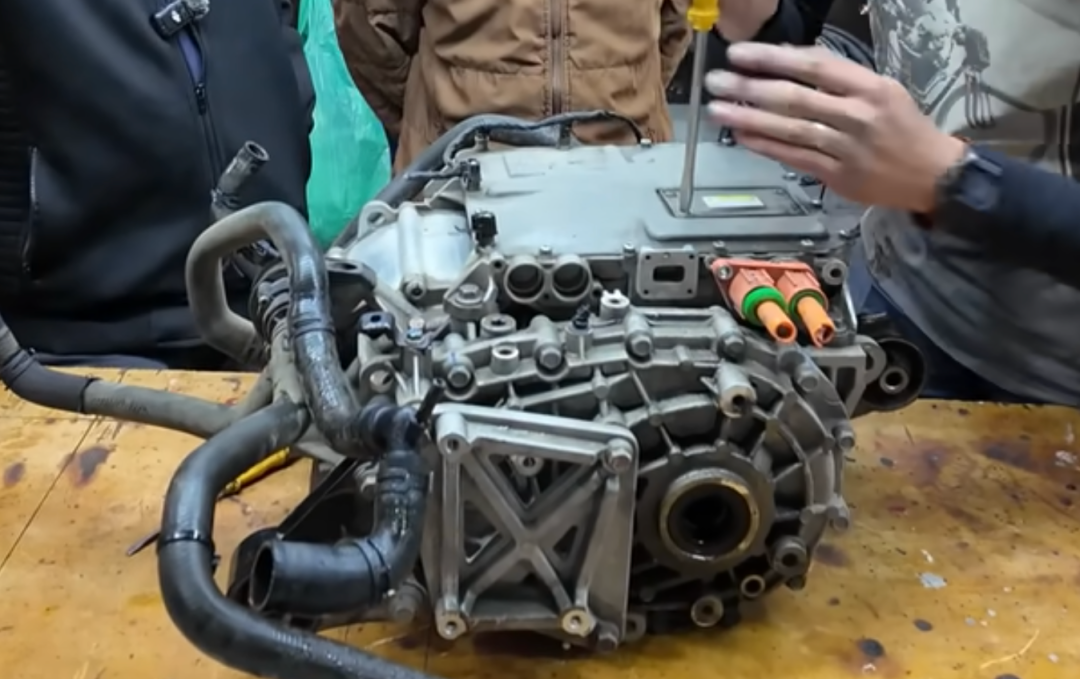

电驱总成采用"电机+逆变器"一体化布局
整个动力总成由电机、减速器和逆变器组成。其中，逆变器安装在驱动电机顶部，下方连接减速机构，两侧布置冷却水管，通过液冷系统为功率电子器件散热。
拆解件保留了完整支架、橡胶悬置（水箱胶垫）以及冷却管路，可以完整观察其内部结构。

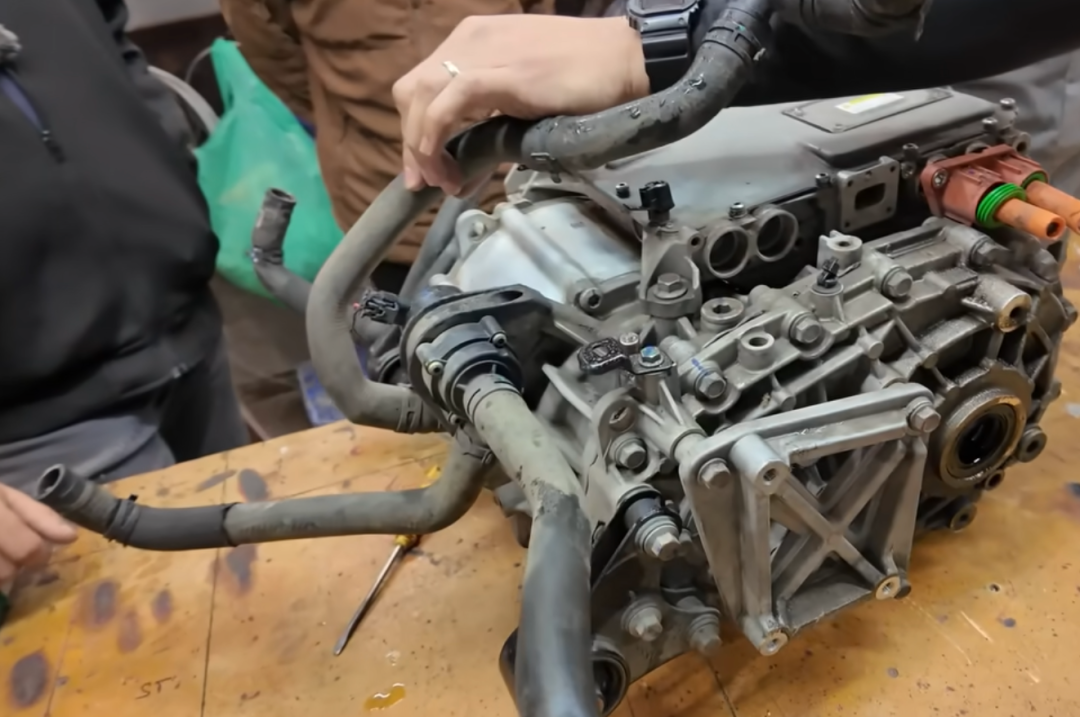

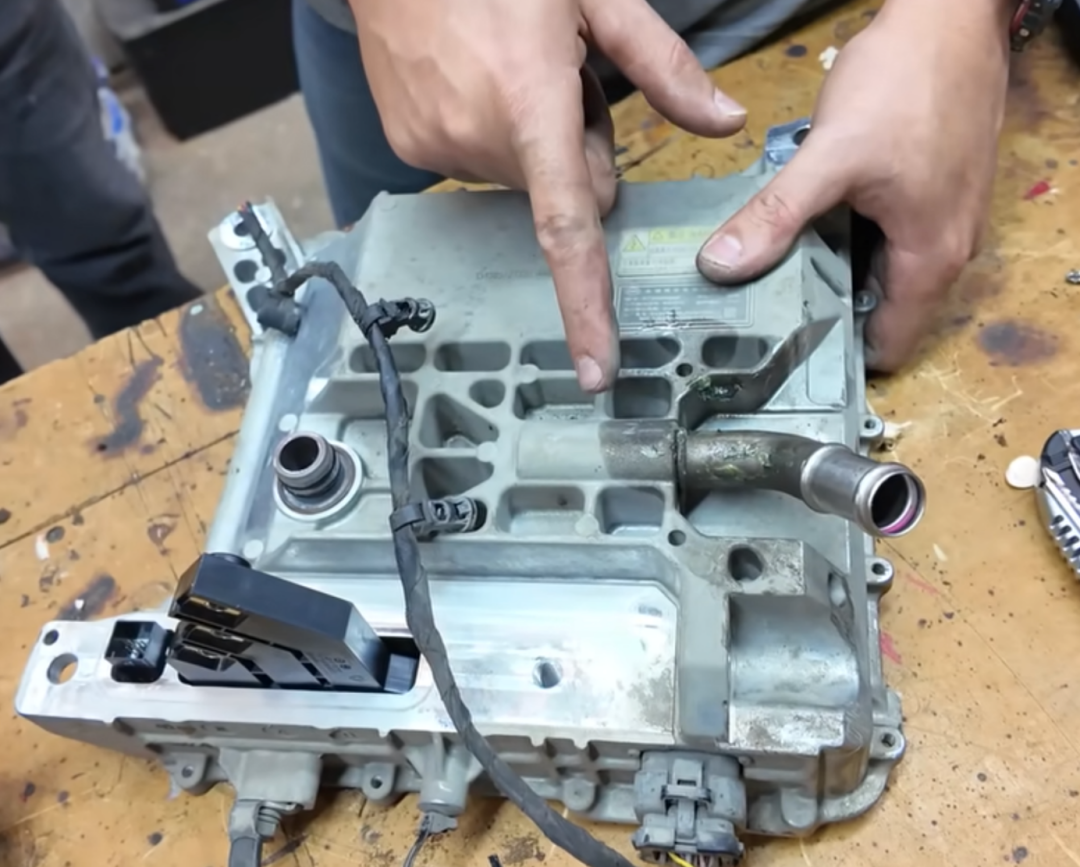

液冷系统比想象中更简单首先可以看到的是冷却系统。逆变器采用独立液冷，外部配有一只体积很小的电子水泵，负责驱动冷却液循环。
水泵采用塑料壳体；尺寸非常小；同时负责电池、电机以及逆变器的冷却循环。
由于电驱系统整体发热量远低于发动机，因此冷却系统无需像燃油车那样配置大型机械水泵。冷却液先进入逆变器底部冷板，为功率器件降温，再流向电机内部完成整体散热。从拆解可以看到，实际流道并不宽，冷却液流量也很小，仅需要覆盖IGBT所在区域即可完成散热。
逆变器属于独立功率单元
与很多电动车控制器不同，比亚迪的控制系统进行了功能分离。整个系统包括：VCU（整车控制器）、电机、逆变器。

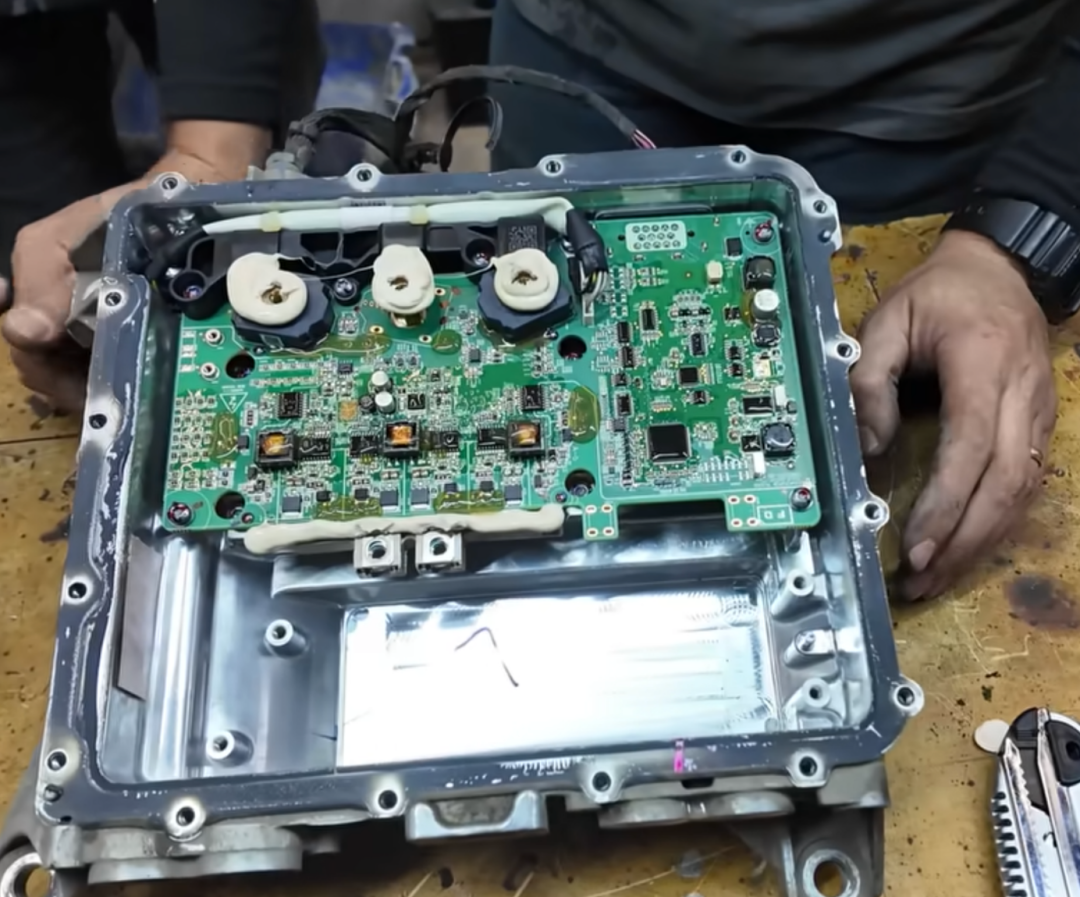

内部配备高端栅极驱动驱动器以及IGBT功率管，IGBT的供电基准不是常规0V接地，而是依托电池400V高压进行参考。三相MOS管组成逆变单元，完成直流电转换成驱动电机的三相交流电；板载电感元件实时采集电机相电流，同时还有元器件监测电池电流，电流采集数据反馈给整车VCU整车控制器；

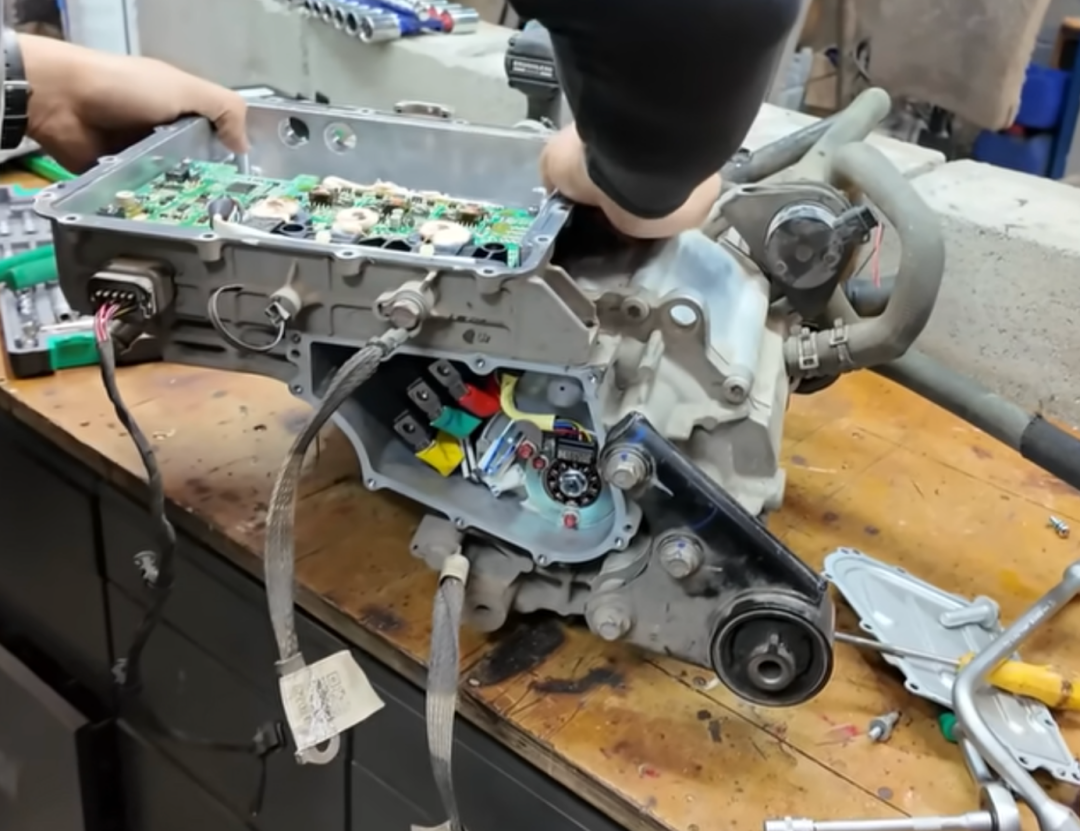

这款逆变器设计实现功率单元和控制单元硬件分离，整车VCU放置在车身其他位置，逆变器本体只负责功率输出；电机编码器线束、温度传感器线束独立布置，三相动力线单独引出。板体底部还布置温度传感器NTC元件，实时监测IGBT以及电机线圈温度。
输入采用高压屏蔽电缆
打开高压接口后可以看到，动力电池正负极通过粗规格屏蔽线进入逆变器。由于逆变器高速PWM开关会产生较大的电磁干扰（EMI），因此采用类似同轴电缆结构：
中心导体负责传输高压电流；
外层金属编织网负责电磁屏蔽；
防止高频噪声干扰车辆音响、通信以及其它电子系统。

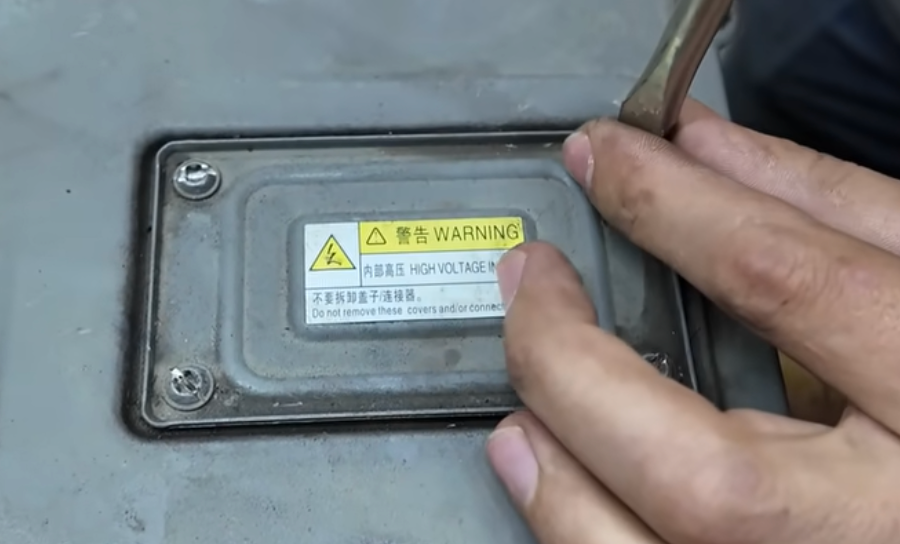

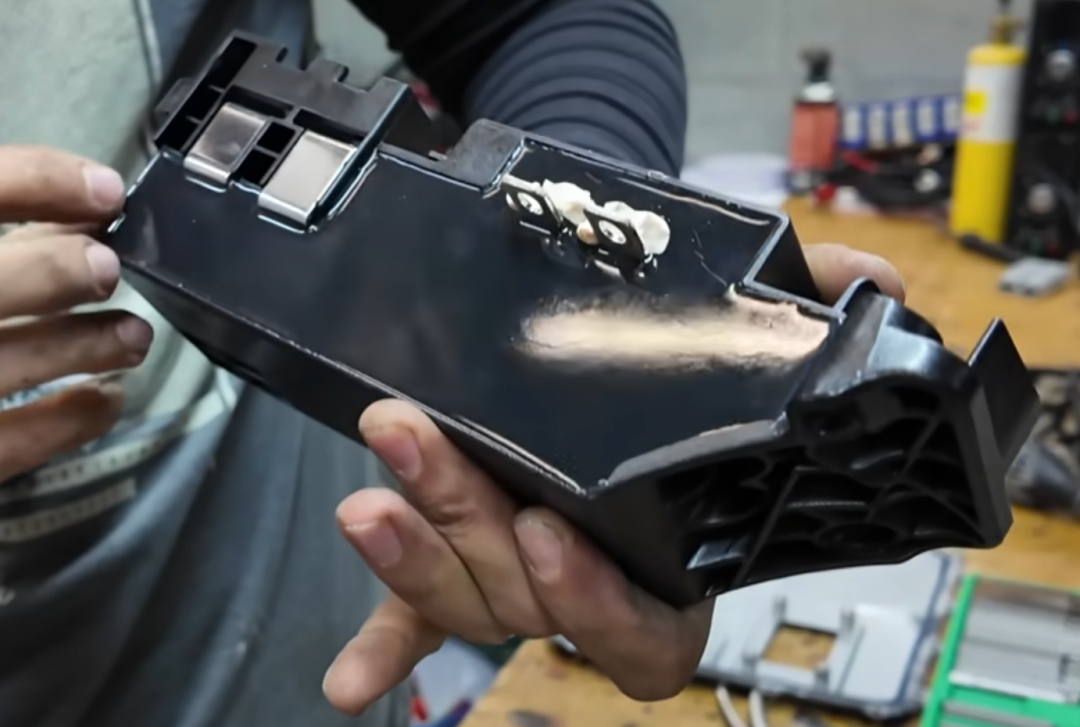

整个高压接口还采用特殊防拆螺丝，提高拆卸难度。内部首先看到的是直流母线电容。拆开上盖后，可以首先看到的是大型直流母线电容模块。
电容外部标注：最大工作电压约550V。
该电容主要作用包括：
滤除母线纹波；
提供瞬时大电流；
稳定逆变器直流母线电压。
其内部可能采用大容量低ESR电容，以适应电驱系统的大功率输出。
逆变器内部配置巨型高压电容，电容拥有极低串联内阻，并且设置接地参考点位；断电之后电容依旧会长时间储存电量，维修时有一定的危险，需要注意。

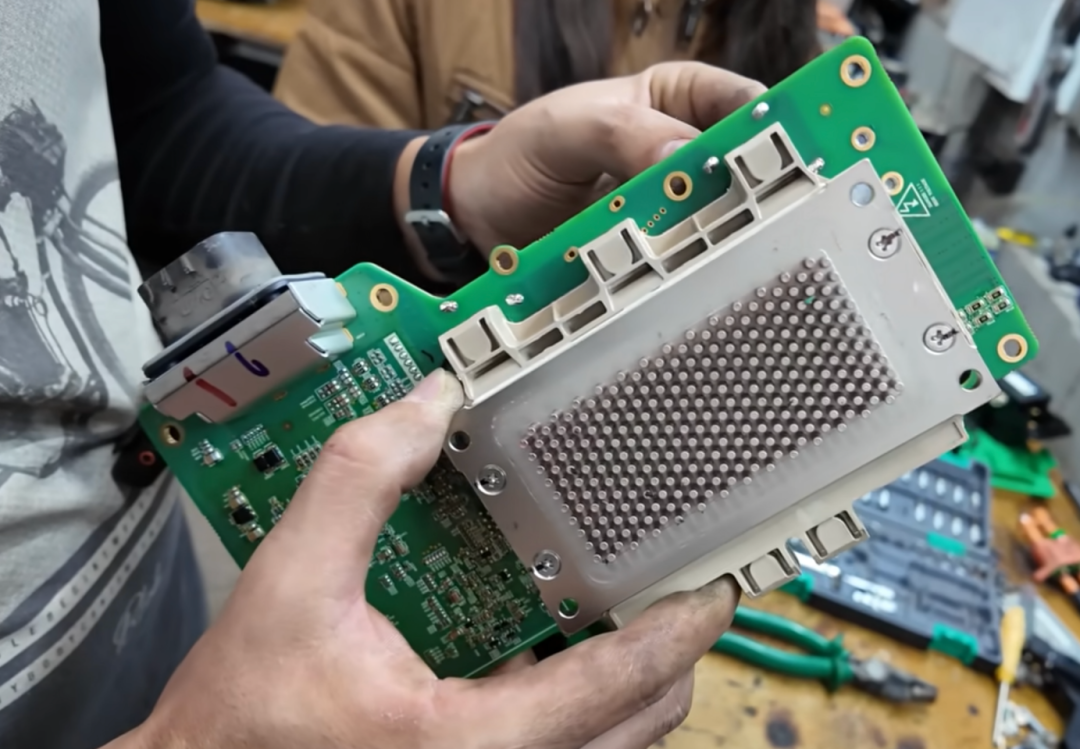

功率部分位于液冷底板
电容下方才是真正的功率模块。
可以看到：
三相输出铜排；

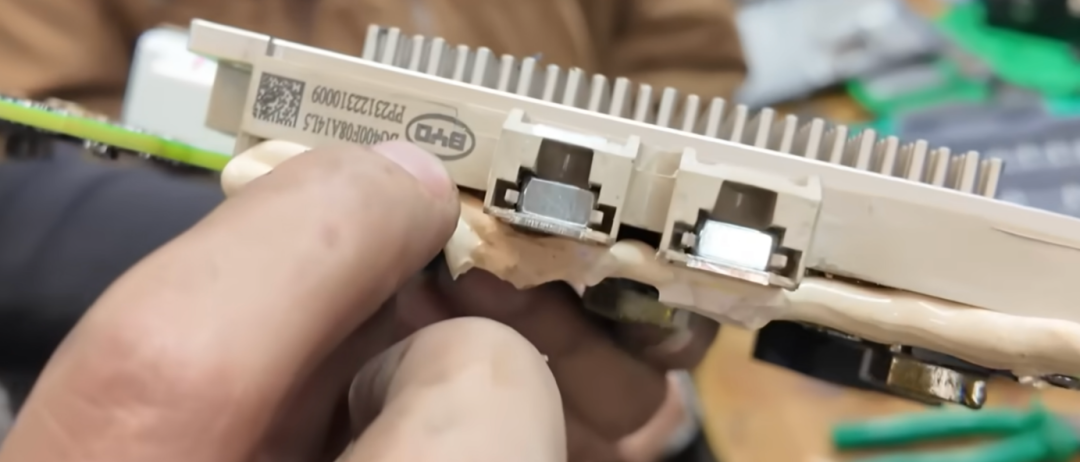

电流检测器件；
功率模块安装区域。

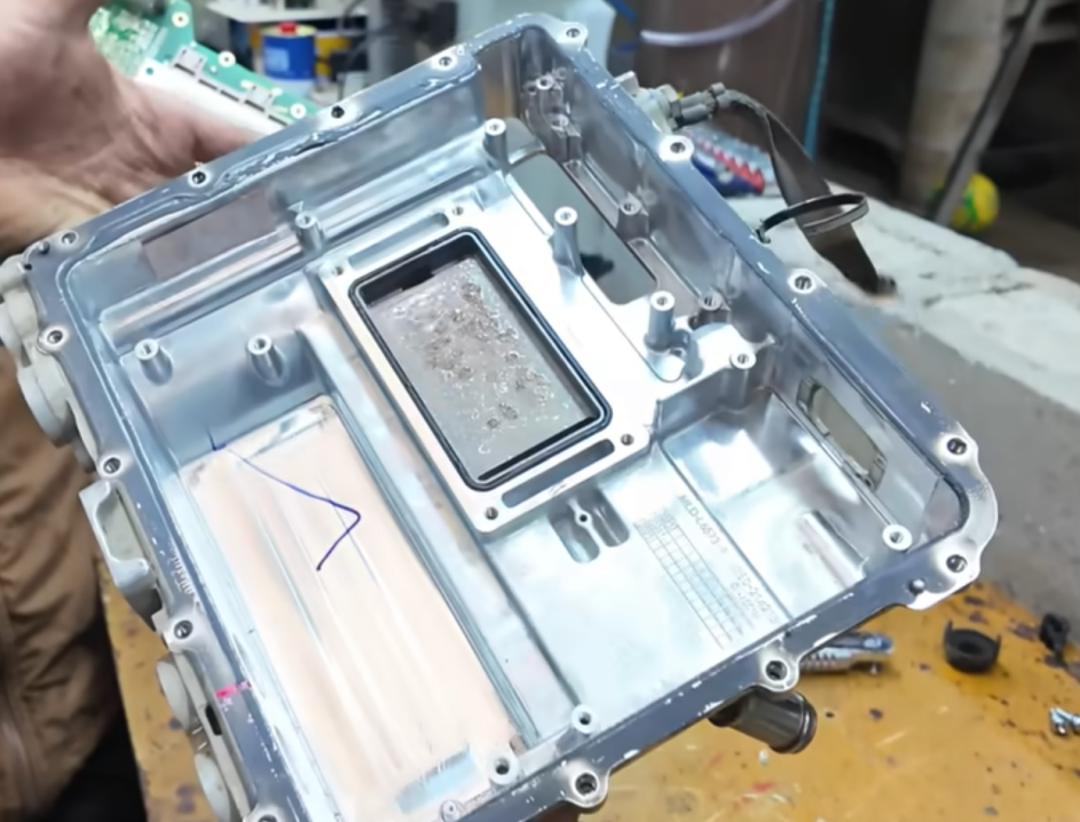

整个功率模块直接固定在液冷板上。
冷却液就在其背面流动，通过液冷板带走IGBT（或功率器件）产生的大量热量。

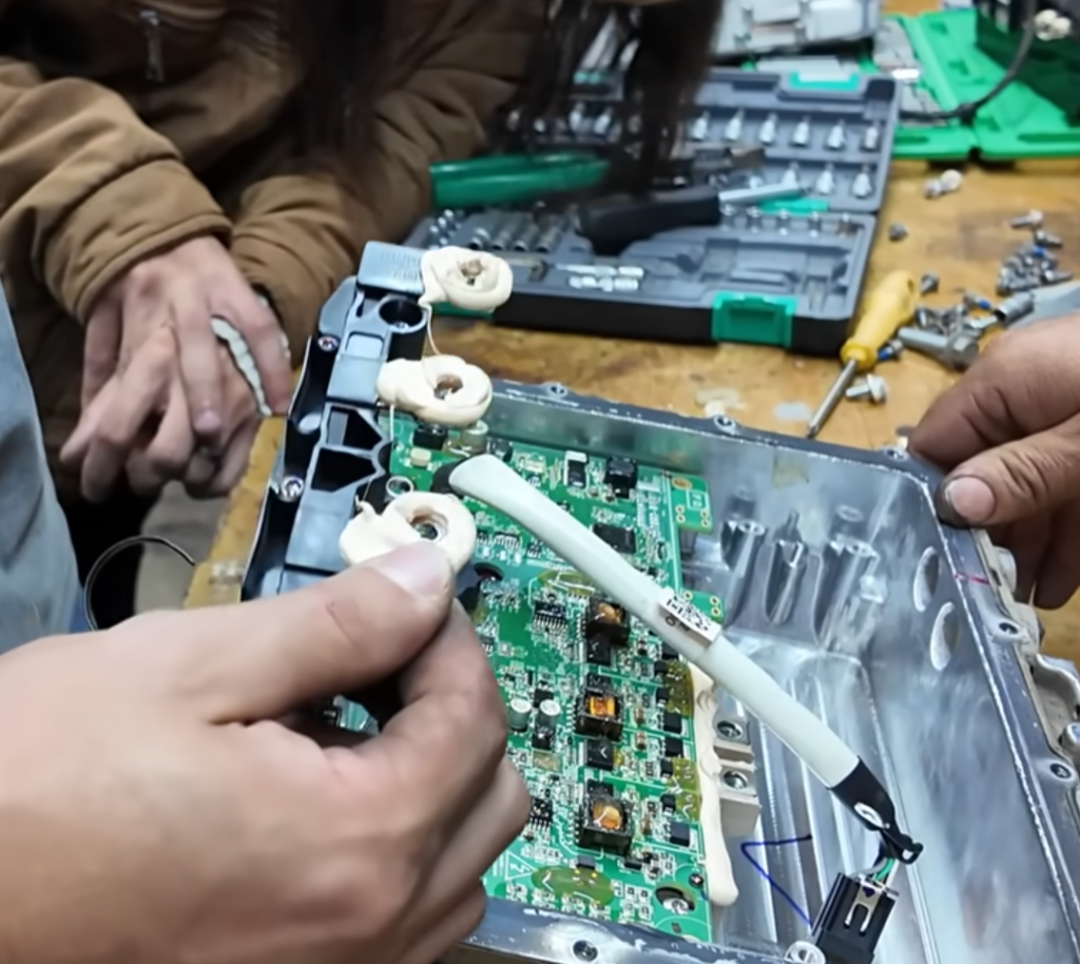

内部集成电流检测
拆解中还能看到电流检测元件。
其中：
电机三相输出均配置电流检测；
电池侧也可能配置母线电流检测。
这些检测数据用于：
电机FOC控制；
扭矩控制；
过流保护；
功率计算。
如果人为修改这些电流检测数据，就可能影响控制器对输出功率的判断，从理论上存在提升动力输出的可能性，但实际实现难度较高。

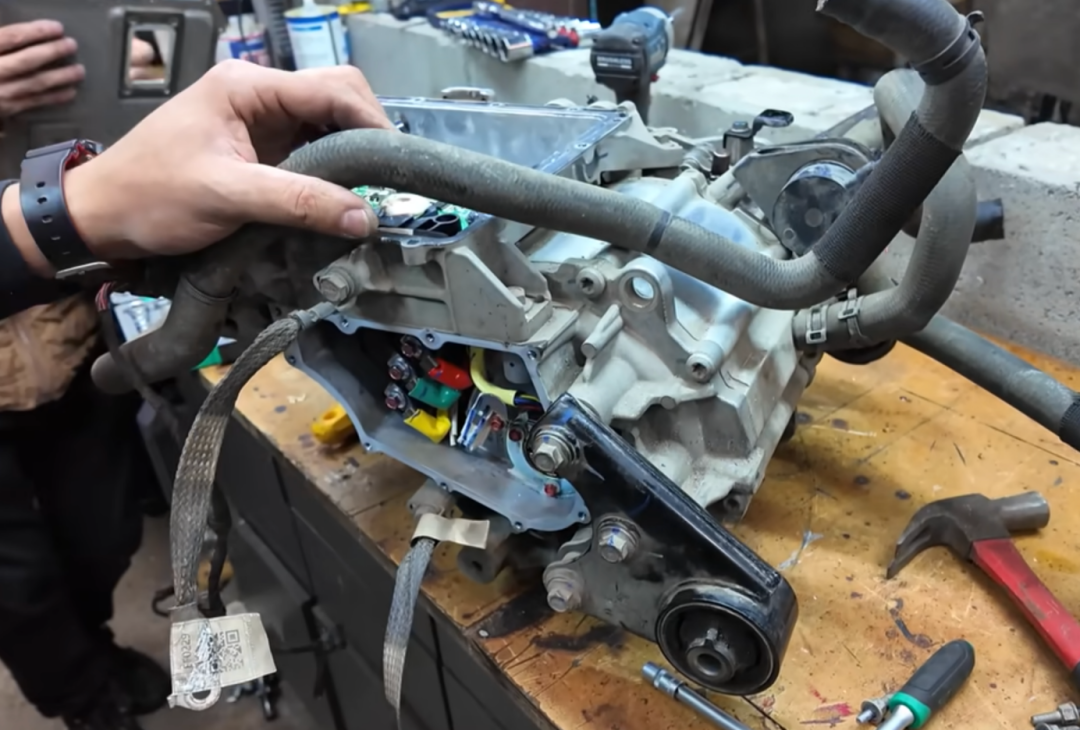

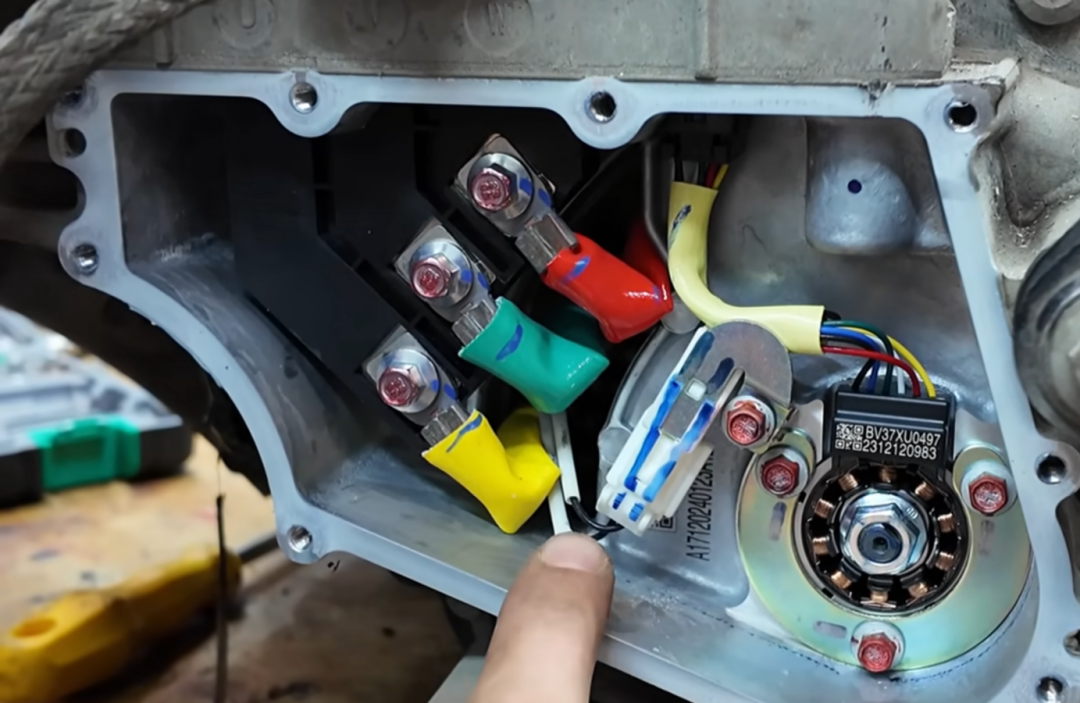

与电机连接十分简单
逆变器与电机之间连接并不复杂。
主要包括：
三相动力输出；
编码器（Encoder）信号；
温度传感器。
也就是说：
除了三相动力线之外，仅需一个信号连接器即可完成电机控制。
冷却系统具备多重保护
相比燃油车只有冷却液温度检测，电驱系统拥有更多监测点，包括：
IGBT温度；
电机绕组温度；
冷却液温度；
部分车型还具有冷却液流量检测。
因此一旦冷却液停止循环，逆变器温度快速上升，系统会立即限功率甚至切断驱动，而不会继续工作导致器件损坏。
总结
从此次拆解可以看出，比亚迪海豚逆变器整体设计思路较为成熟，采用了电机、逆变器、VCU分离架构，逆变器内部集成大容量直流母线电容、三相功率模块、电流检测等关键单元，并通过液冷冷板直接为功率器件散热。整套系统在温度监测方面配置了多重保护机制，包括IGBT、电机绕组及冷却液温度检测，部分车型还增加了流量监测，能够在异常情况下快速限功率或停机。
现在很多巴西本土车型例如大众Fox、高尔、桑塔纳故障率居高不下，修车师傅常年围着大众老旧车型维修；反观BYD产品故障率很低。
这类逆变器可靠性较高，目前实际故障案例并不多，正常维修通常以总成更换为主，而非对内部功率模块进行深度维修。对于普通维修人员而言，这类高压功率电子设备仍具有较高的技术门槛，需要具备电力电子和高压安全方面的专业能力。
