拆解一个印度阿三造的20W USB-PD充电头，怎么会用黄色作为外壳颜色？

最近因为公司业务需求，在研究印度制造的 USB-PD 充电器，然后发现了这款小巧的stuffcool USB-PD 充电器。

功率为20W，可以输出5V/3A、9V/2.22A和12V/1.67A三种电流。该充电器产自印度，并通过了BIS认证。

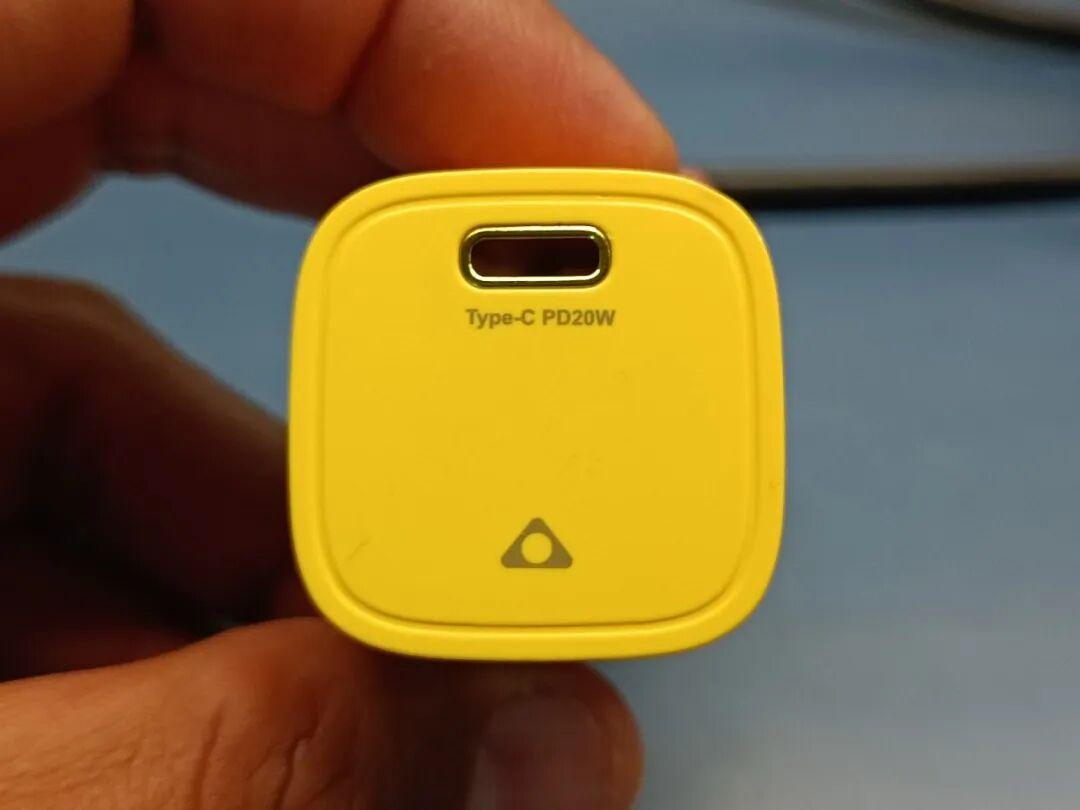

首先吸引人的是它的黄色，其次是它的小巧尺寸。

这款USB-PD充电器体积非常小巧，它并非基于氮化镓（GaN）。

使用几个小时后，会有点发热，但这也正常。

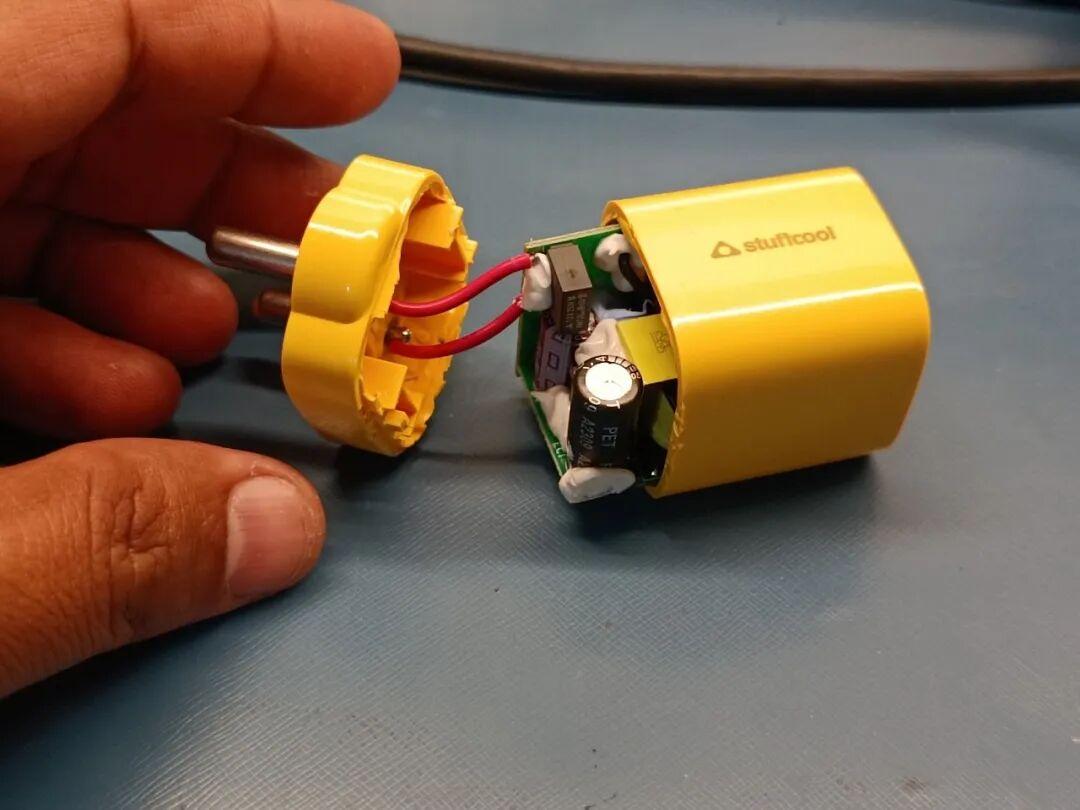

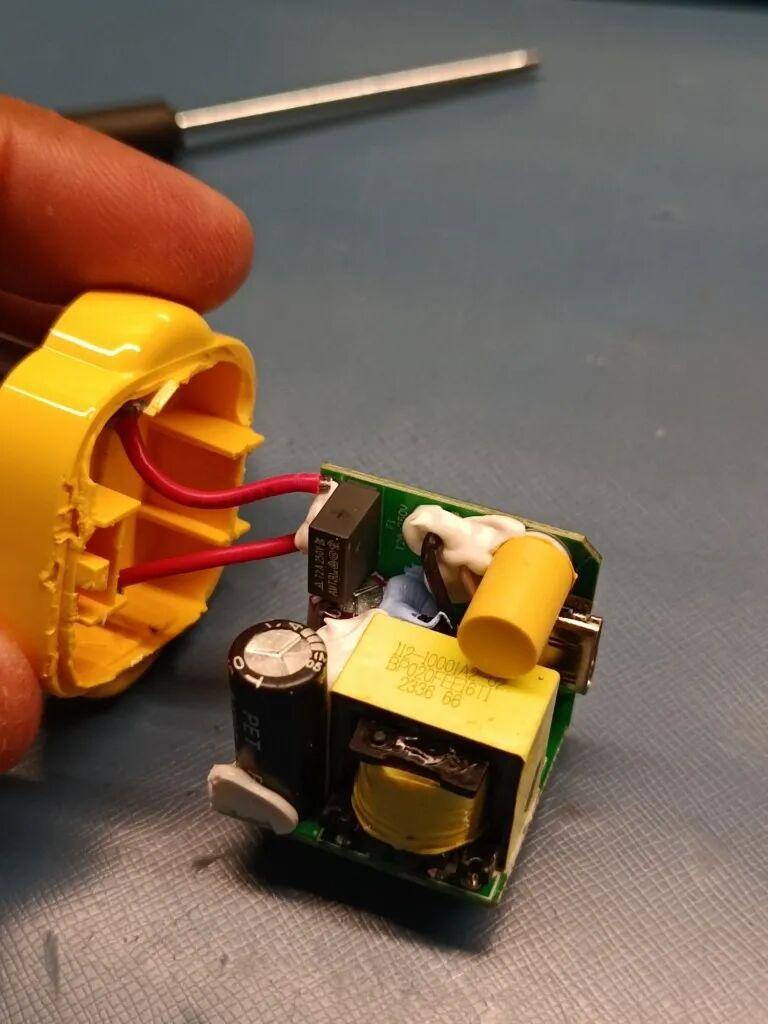

拆开充电器还是有点困难。

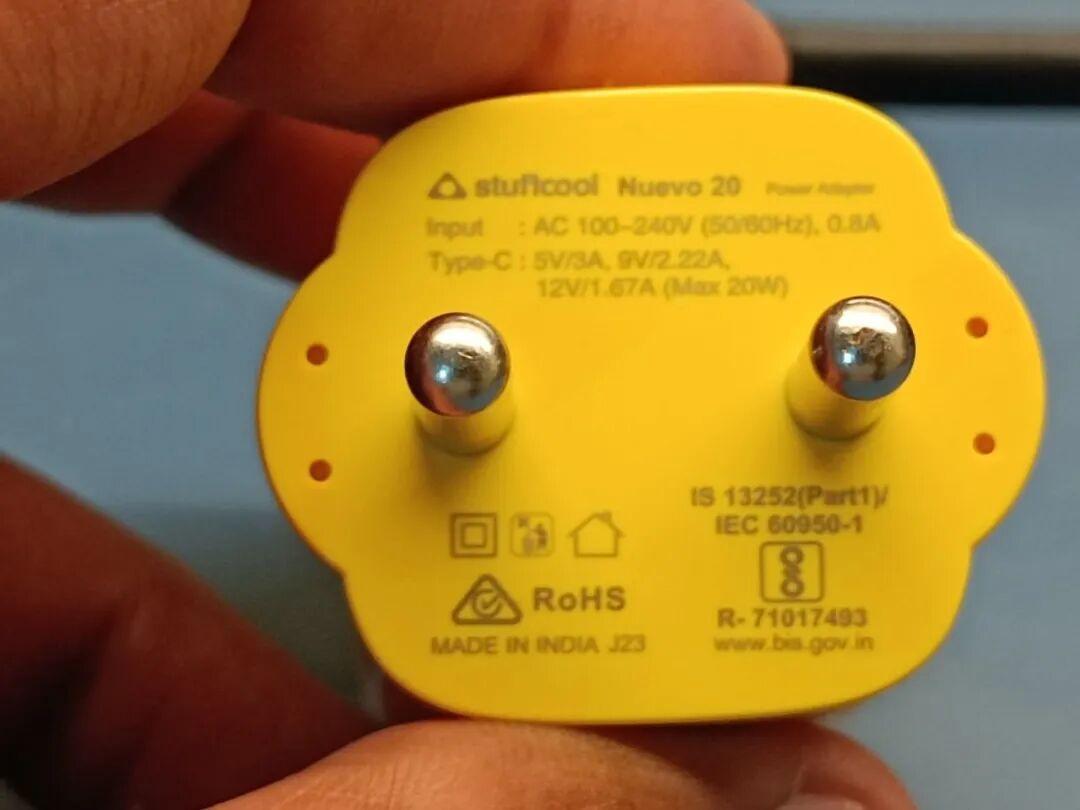

印度制造，USB-PD充电器带有BIS标签。

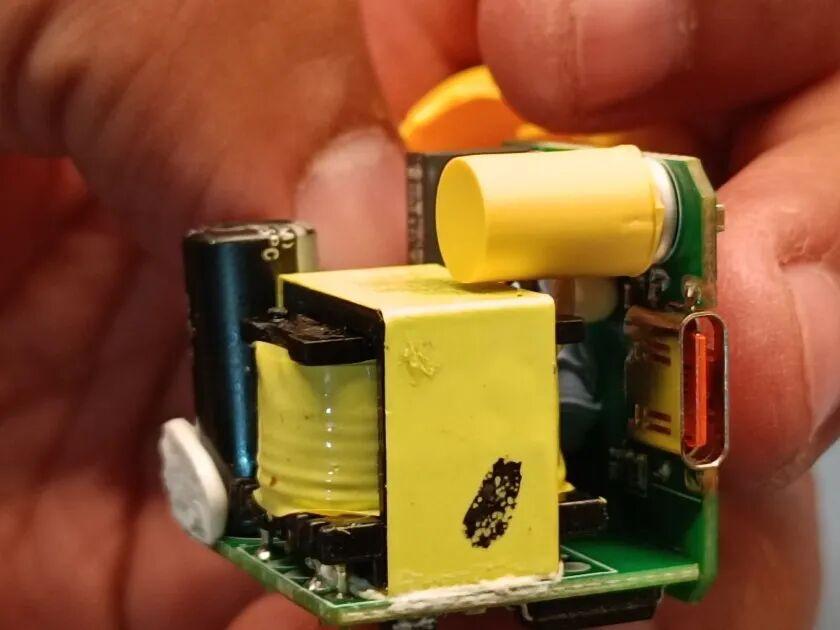

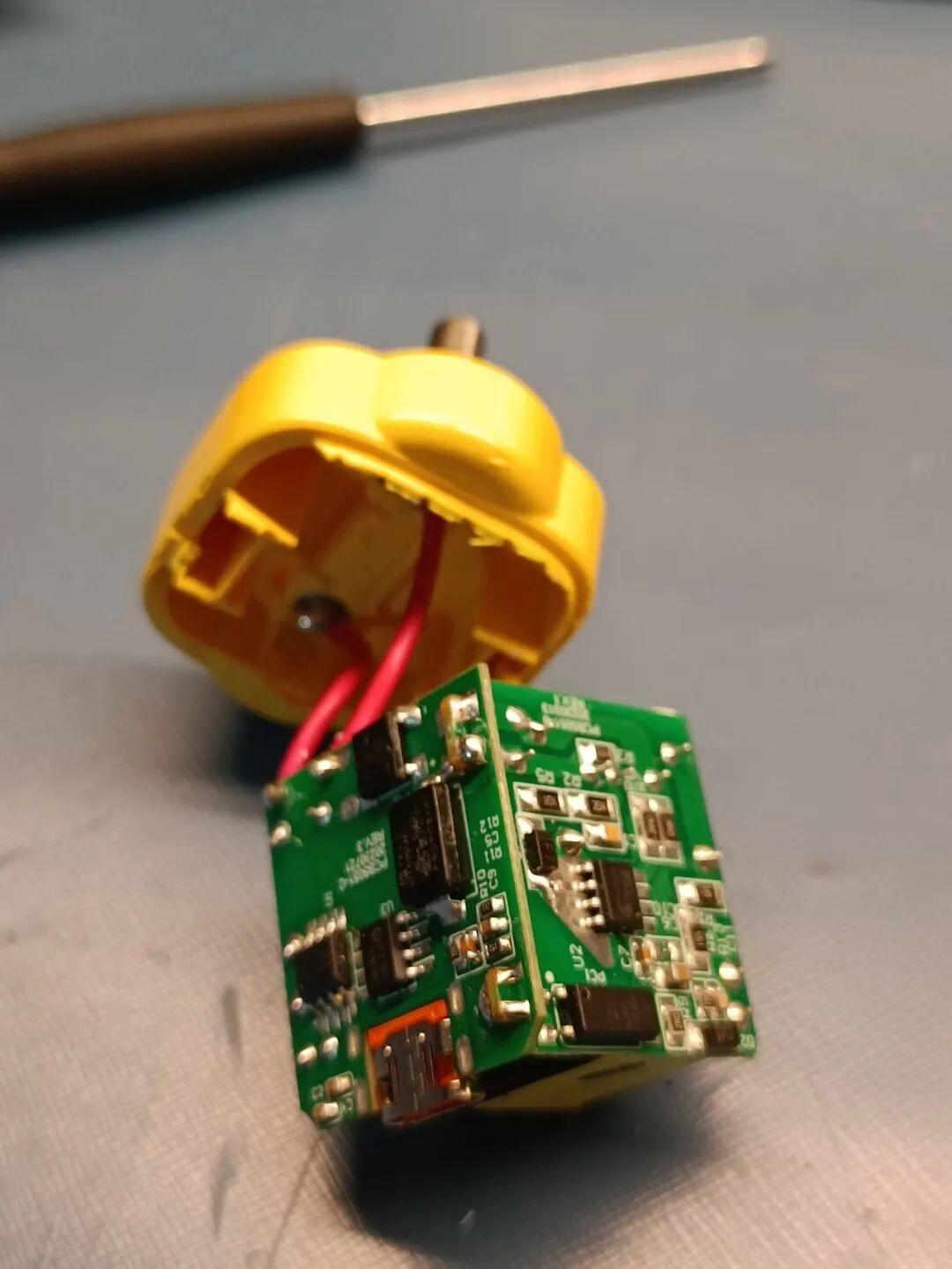

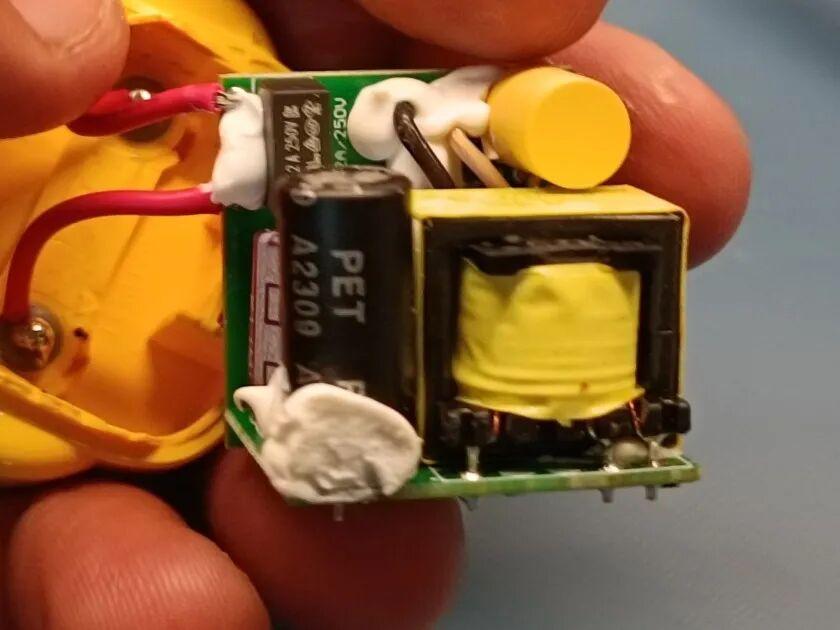

打开后可以看到两块PCB板焊接在一起，所有部件都封装在一个很小的空间内。

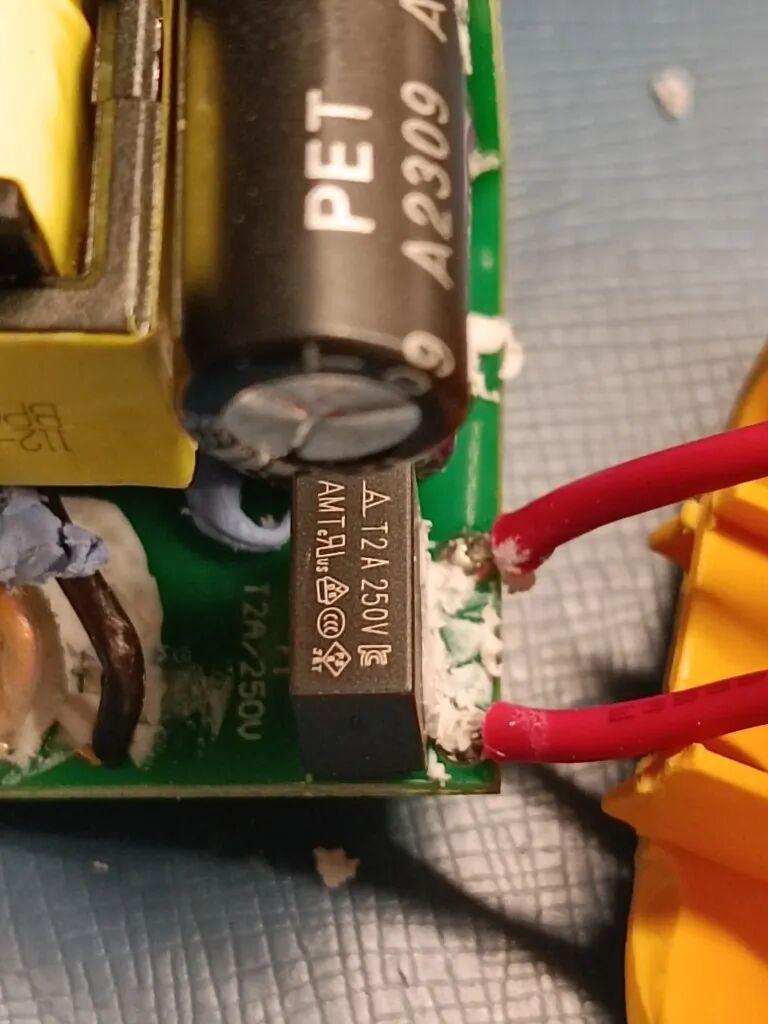

输入部分是一个典型的保险丝，带有电容电感EMI滤波器和桥式整流器。

交流输入经桥式整流器和大容量电容转换后，变为高压直流电，并送入ACDC芯片以及变压器。PC1是光耦合器，用于典型反激式电路中的反馈和闭环控制。

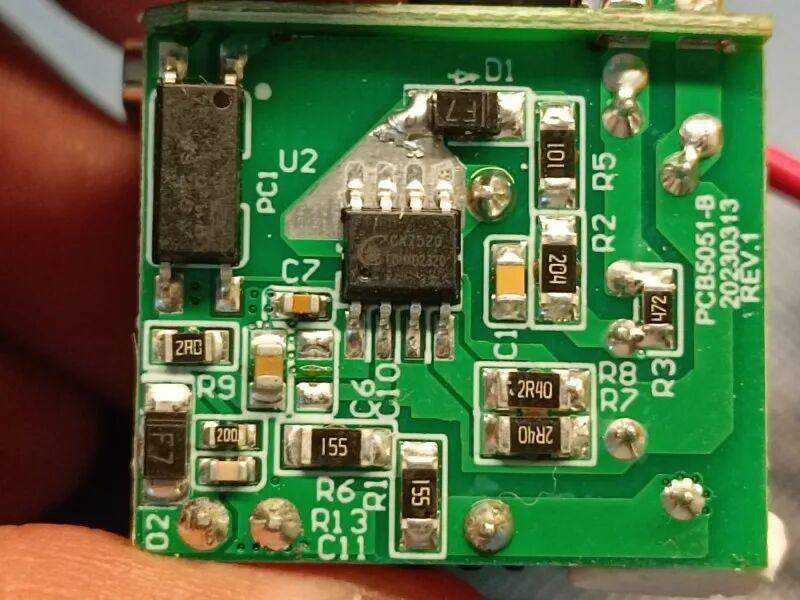

ACDC芯片是CX7520，来自深圳的公司，典型工作频率为 65Khz。

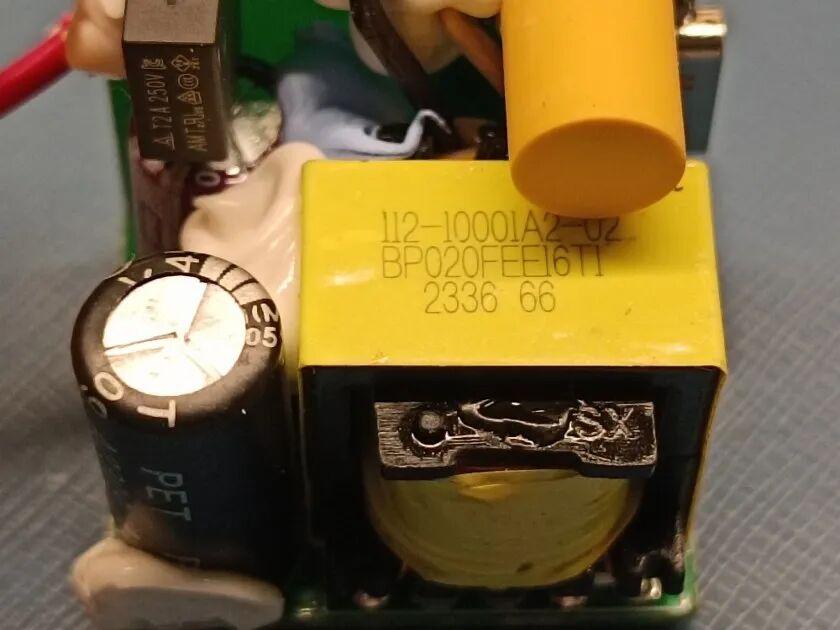

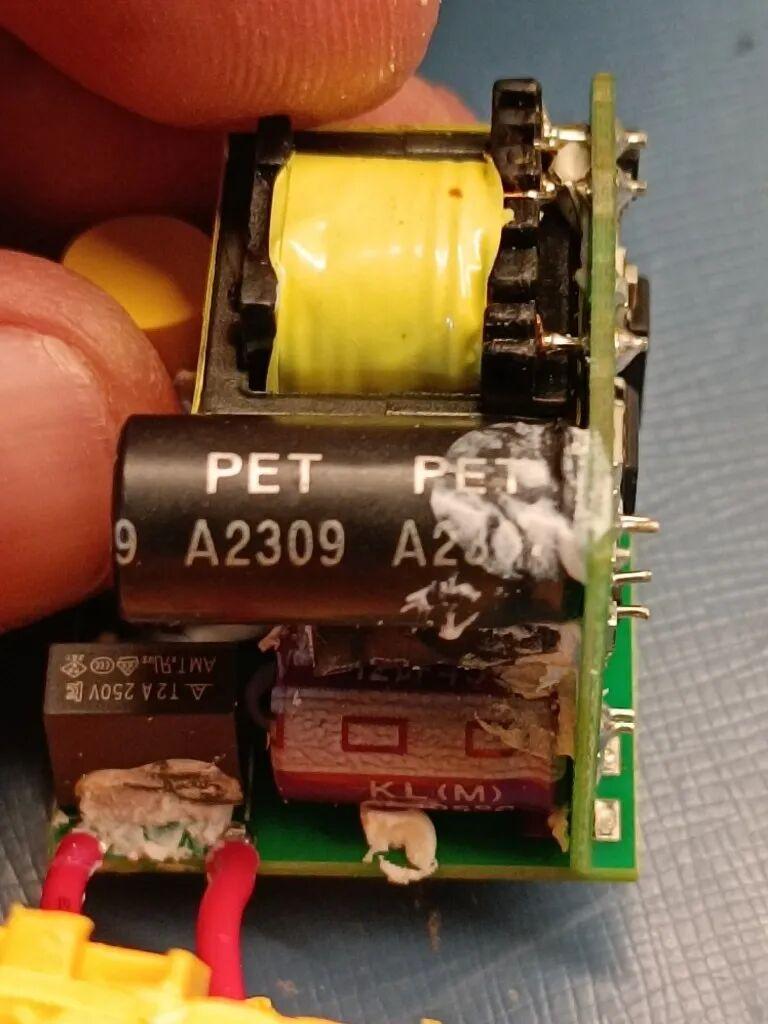

反激式变压器是EE16。

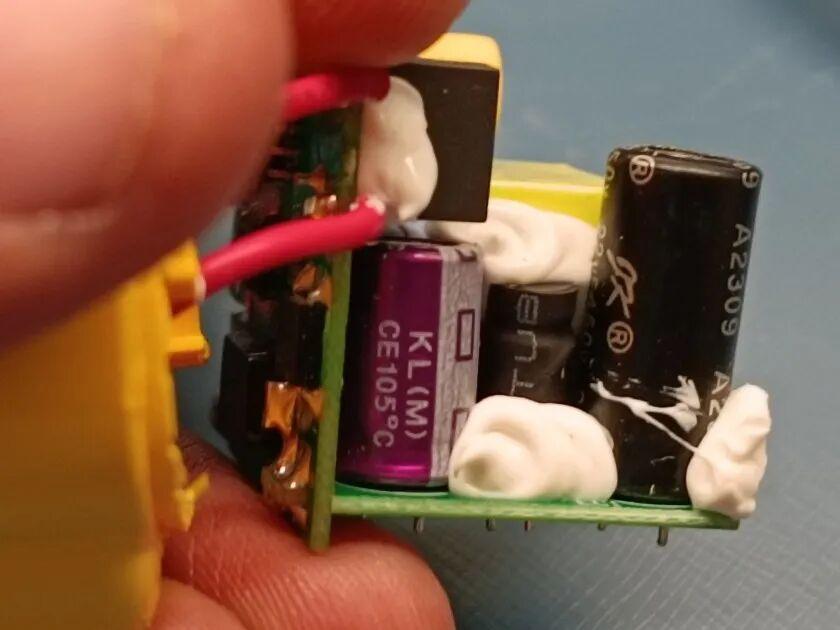

电容器的额定温度均为 105 度。

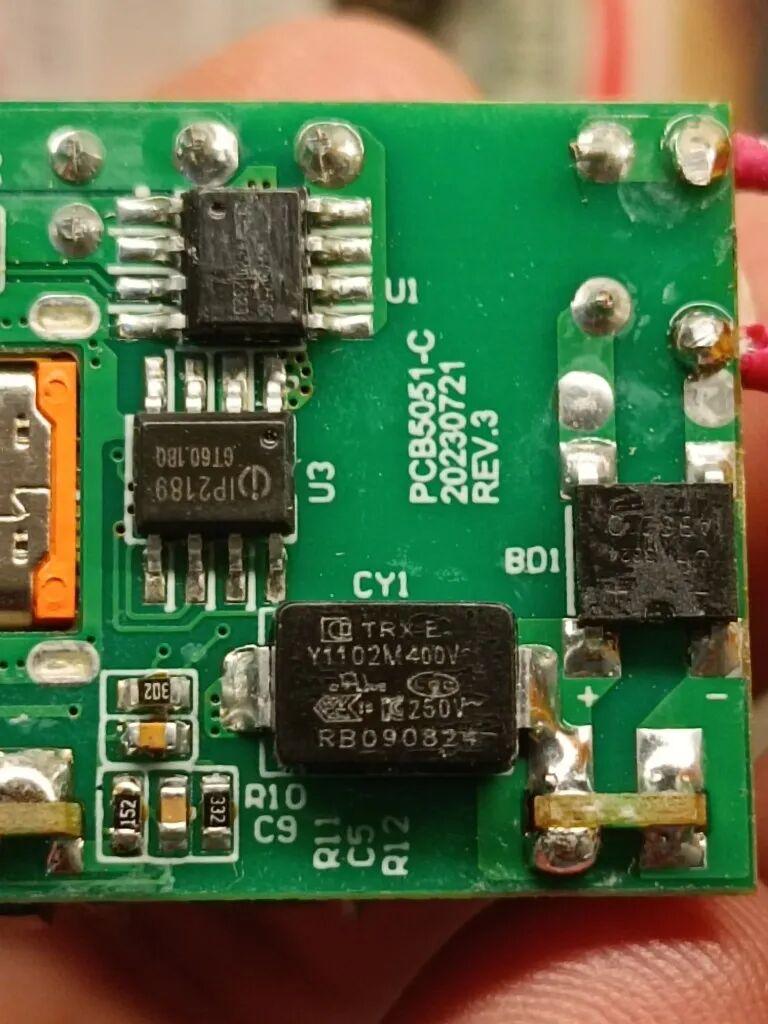

USB-C 电源传输部分采用 IP2189 芯片，它支持通过 CC 和 DM/DP 线路进行快速充电和 PD 充电协议。

IP2189 通过 USB-C 与连接的设备通信，并通过反馈回路接口相应地控制电源输出。

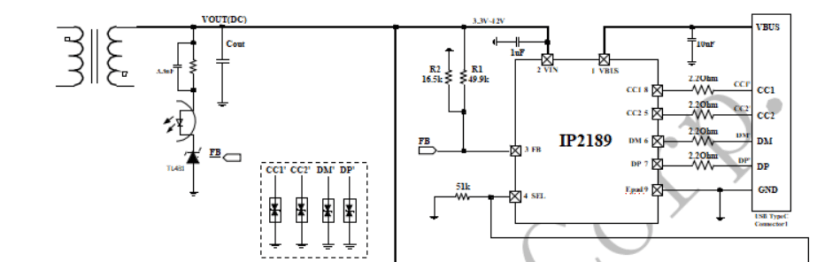

典型应用电路如下所示：

为了避免电容器本体与其他元件短路，通常使用硅橡胶帽。在许多国产PCB板上都见过这种做法，尤其是在电源部分。

PCB板上看到USB-C接口。

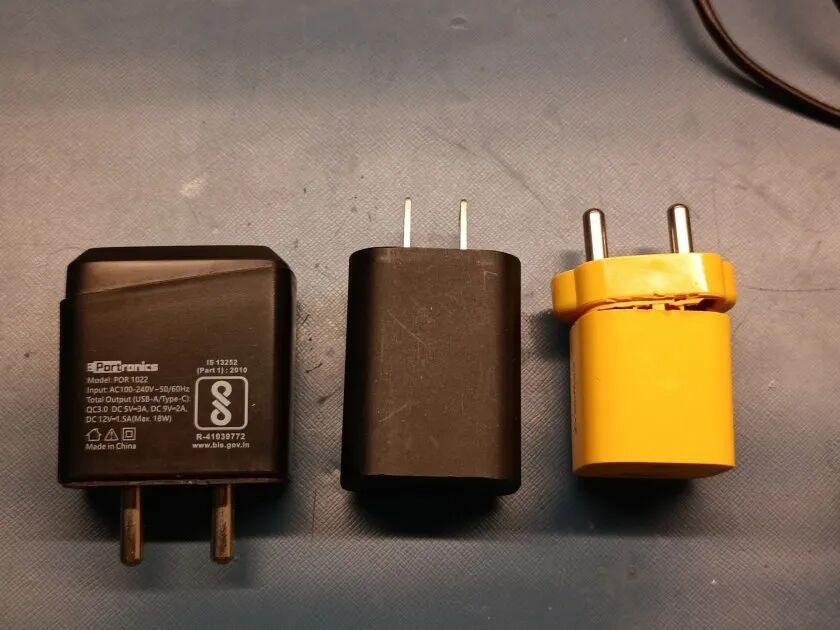

为了便于尺寸比较，我把手头三个充电器放在一起比较，一个是 18W USB-C PD 充电器，另一个是 5V 2A USB-A 充电器。

印度造的充电头怎么样，跟咱国内的充电头相比能不能吊打他们？

本次拆解就到此为止。
