户外电源能否为NAS当UPS？

教你一招，百元以内成本给你的NAS配上UPS。

5节18650电池，2AH的就够了，成本20元左右。

一块充放电保护板，成本10元左右。

两块带限流功能的DC-DC板子，其中一块将15-21V的电池电压转换为稳定18.3V给NAS供电；另一块将NAS电源适配器输出的19V升压到21V给电池充电用，总成本30元左右。

一个隔离二极管，成本两三块吧。

一个555之类的简易延时电路，接DC-DC板主控IC的使能端，延时时间设定为3分钟，成本没法算，就算5块钱吧。

一根USB通讯线，作用是USB头的5V消失后给NAS发个“断电信号”，NAS的电源管理设为延时1分钟后关机。成本30块钱吧。

以上林林总总，总成本不足百元。

这堆东西攒到一起后，流程是这样的：

一、市电正常供电时

1、电源适配器输出的19V经隔离二极管降压到18.6V给NAS正常供电。

2、适配器输出电压同时经DCDC板升压到21V给电池充电，输出电流设定在1C左右。

3、另一块DCDC板输出18.3V比NAS的18.6V低，无输出电流，处于空载状态。

二、市电断电后

1、18.6V电源电压消失，DCDC板输出的18.3V接力为NAS供电。

2、光猫等设备USB口的5V消失，通讯线“通知”NAS市电断电，NAS延时1分钟后自动关机。

3、DCDC板持续供电，555的3分钟延时结束后拉低主控IC使能脚电平，DCDC板停震，关闭输出。在此之前NAS已正常关机，在此之后整个“系统”关机。

以上，完成实现了UPS功能，NAS不会因市电断电而硬关机。

晋级玩法：

配个智能插座给NAS的电源适配器供电，NAS在BIOS里设置为上电自动开机，实现NAS远程开关机功能、定时开关机功能。

原理很简单，智能插座预置上电、断电时间，上电后NAS自动开机，断电后NAS延时1分钟关机，断电到NAS彻底关机这段时间，由“UPS”供电。断电3分钟后USP关机。

也可以在外随时通过手机控制智能插座开关，这样就实现了NAS远程开关机功能。美中不足的是断电后，要等3分钟才能远程遥控开机。

插座成本也不高，三四十块吧。

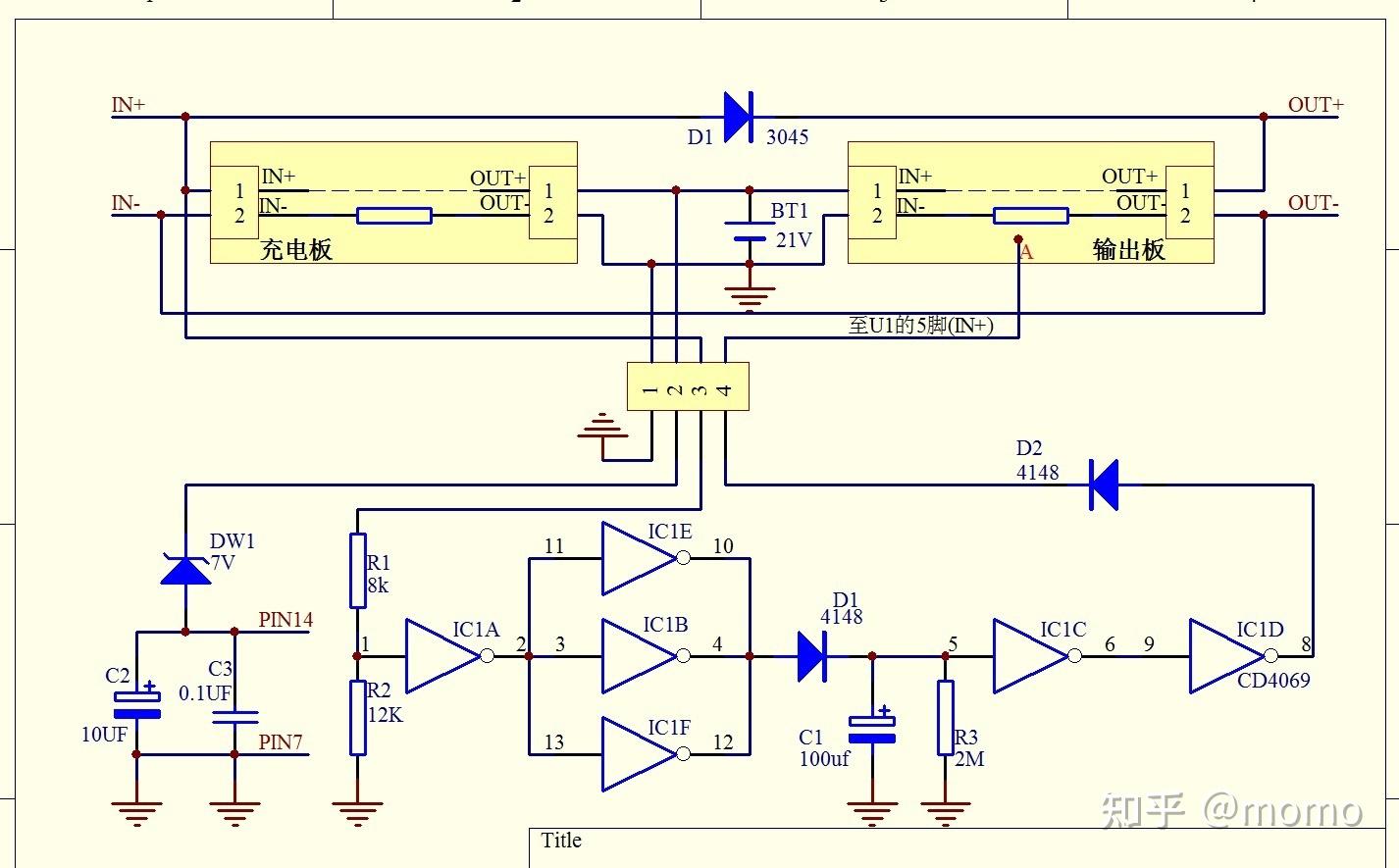

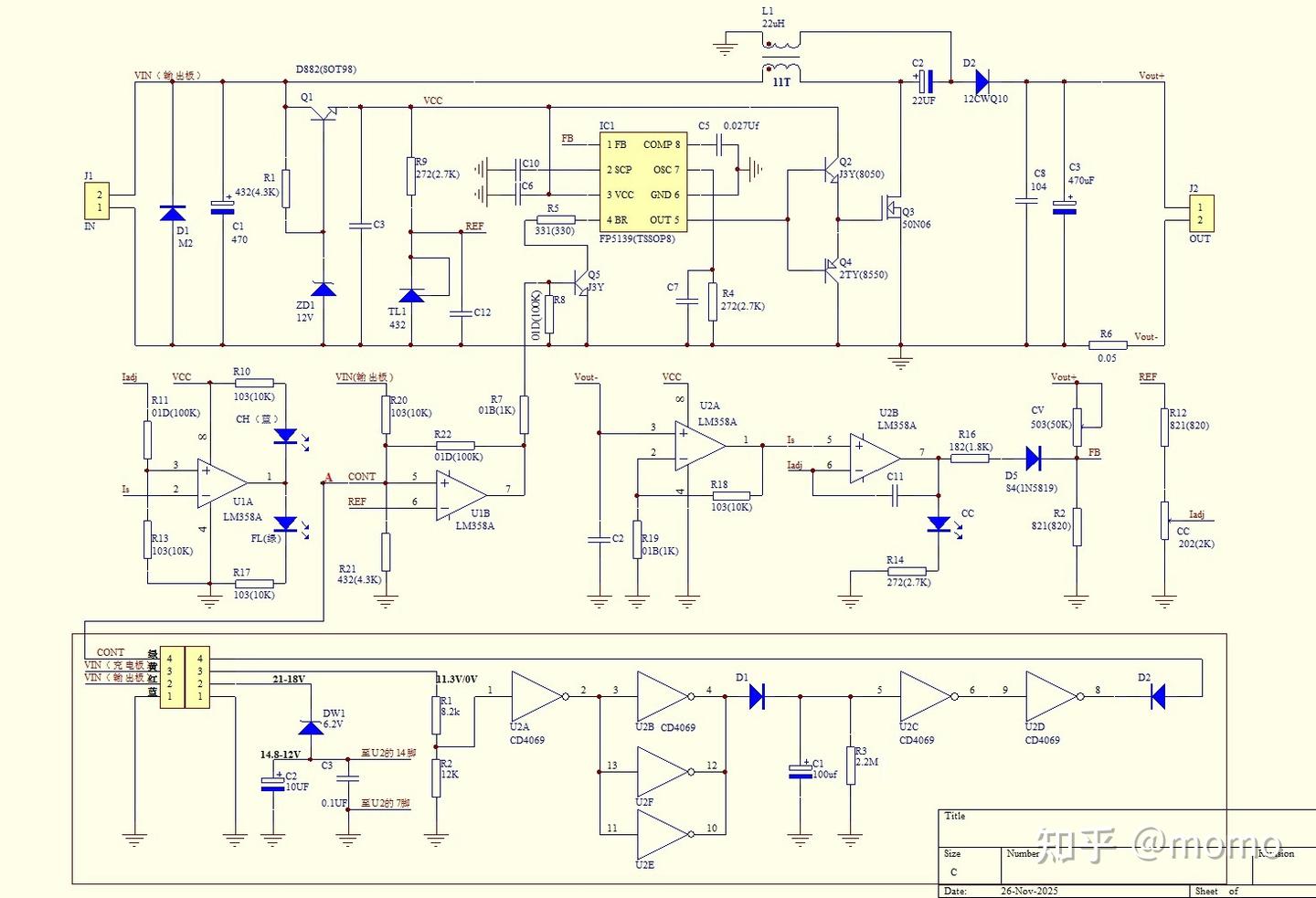

附几张实际制作的图：

成品为3D打印的外壳，PCB与电池采用上下分仓结构，方便快速更换电池组。
