上午，外贸的女同事过来说，她的智能跳绳坏了，说那个充电插口好像掉进去了，问我能不能修。

这不是小意思吗，不过我还是装作不好修的样子，说我先拆开看看，可能比较难。

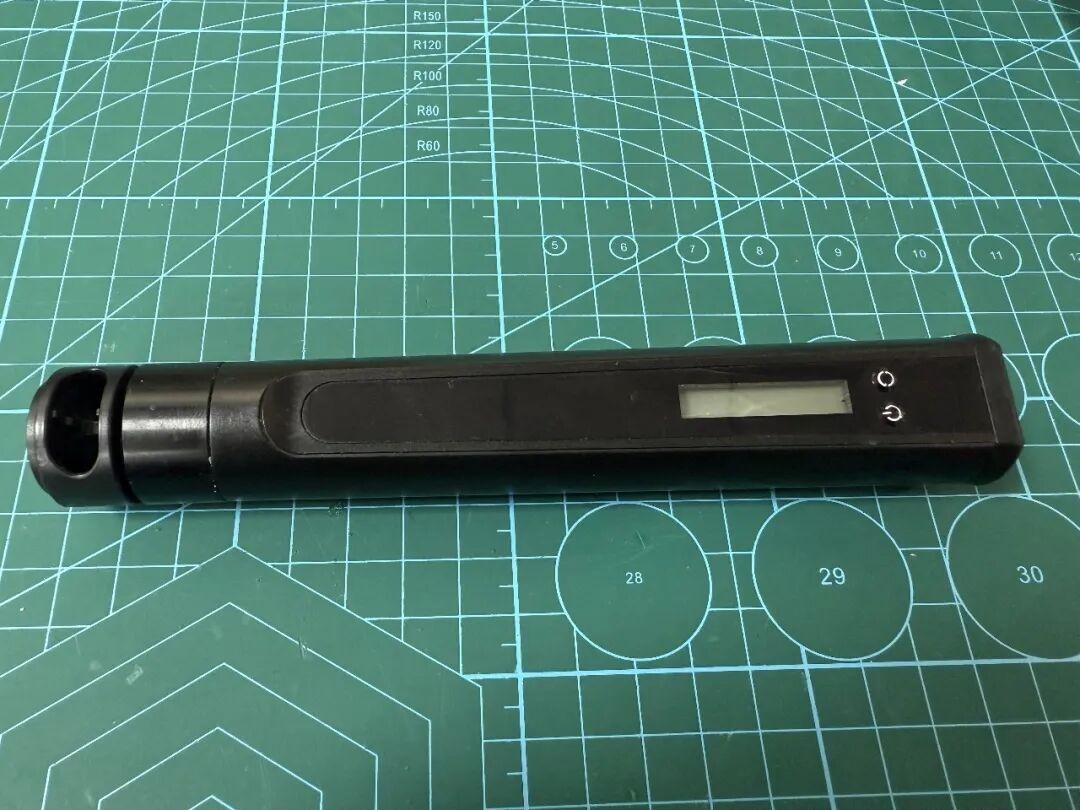

先来看下整机外观，一个LCD屏，两个按钮。

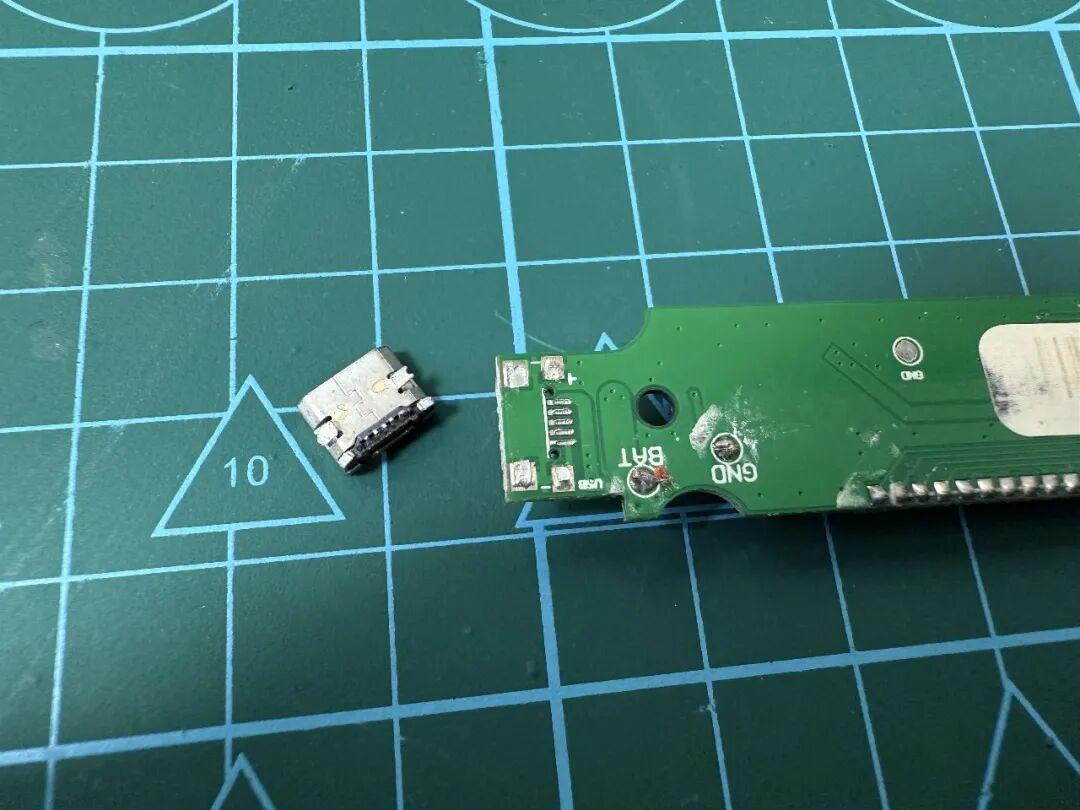

果然，MicroUSB端子掉了，纯贴片的，这种时间长了确实容易掉，引脚也立起来了。

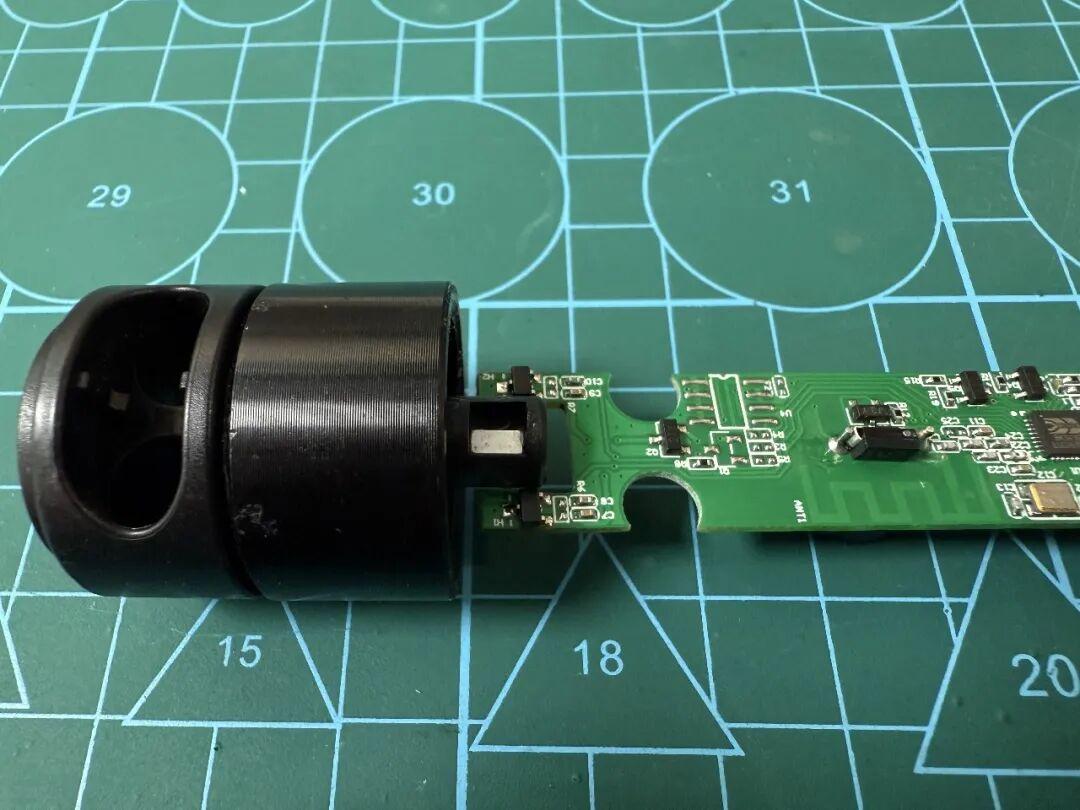

跳绳计数是通过两个霍尔传感器，可以计数并做方向判断。左边的转轴上内嵌一块小磁铁。

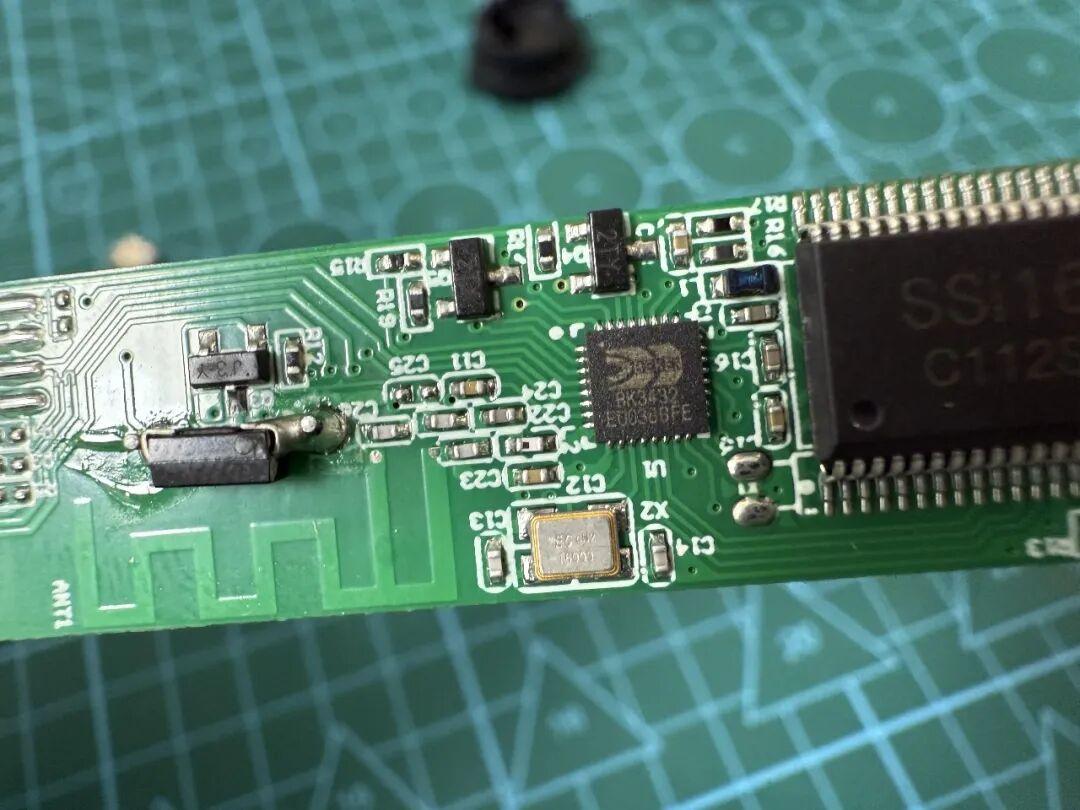

主控是BK3234，是博通一款高度集成的蓝牙5.0双模数据SoC，支持2Mbps数据速率。它集成了高性能射频收发器、基带、MCU、丰富的功能外设单元以及可编程协议和配置文件，支持经典蓝牙和低功耗蓝牙应用。

同事说这个是可以接入涂鸦APP记录并分享打卡的，那就是涂鸦的BLE Soc方案了。

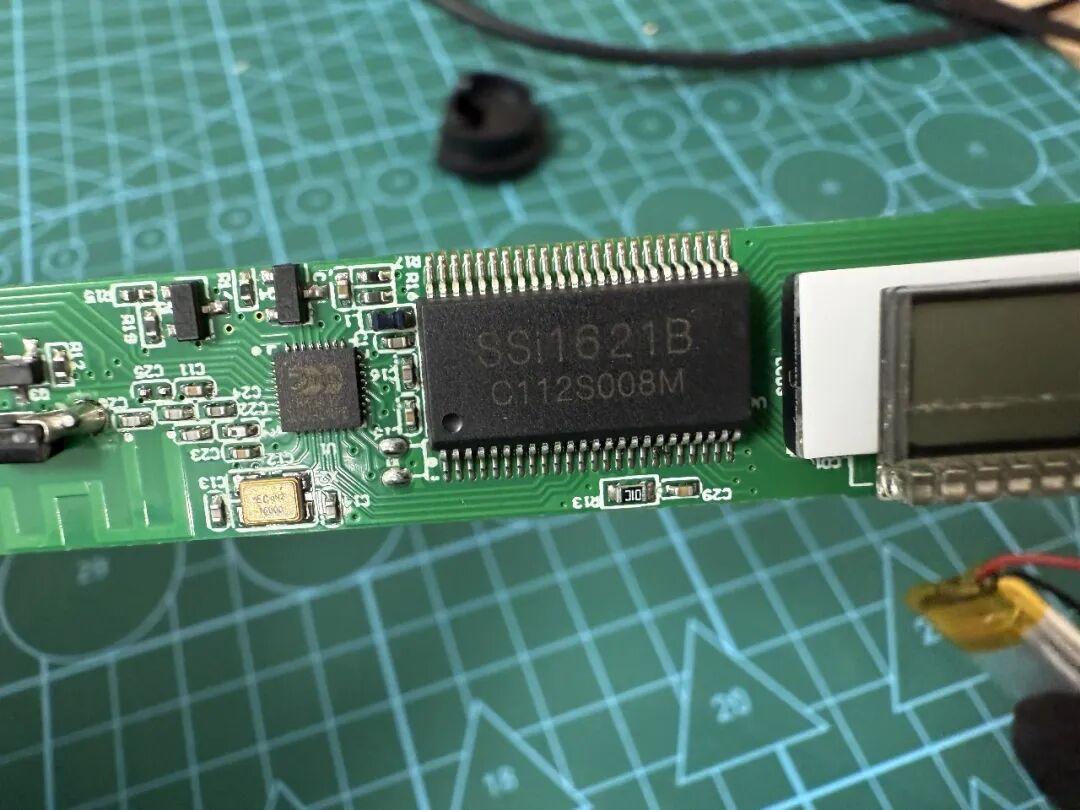

LCD段码屏驱动用SSi1621B，查了下查不到，应该跟HT1621B类似，应该是不同品牌的。

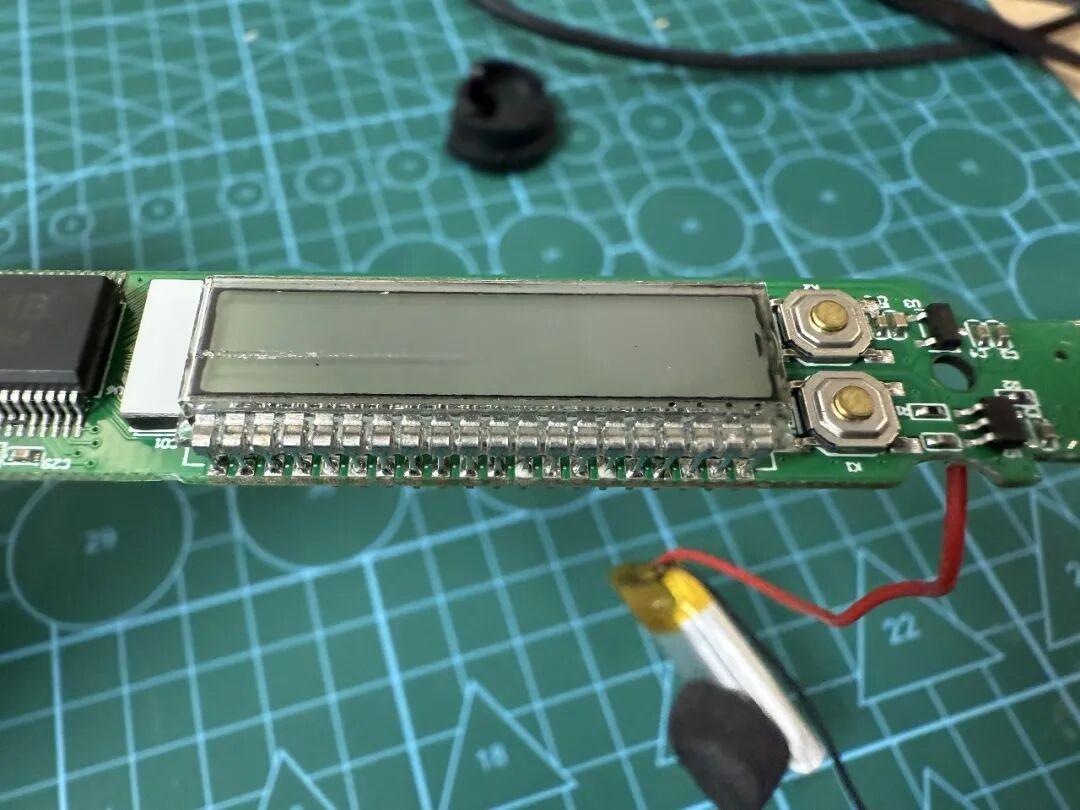

一个小的LCD断码屏，拆的时候不小心刮到了，应该不用我赔吧。

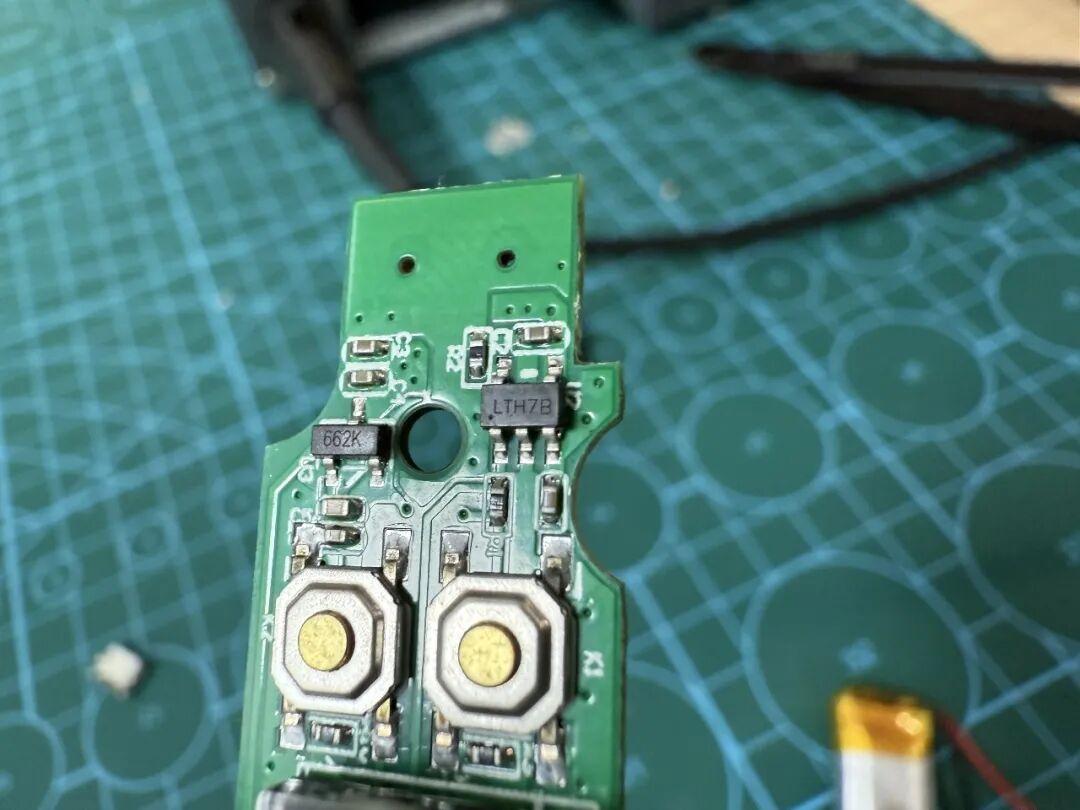

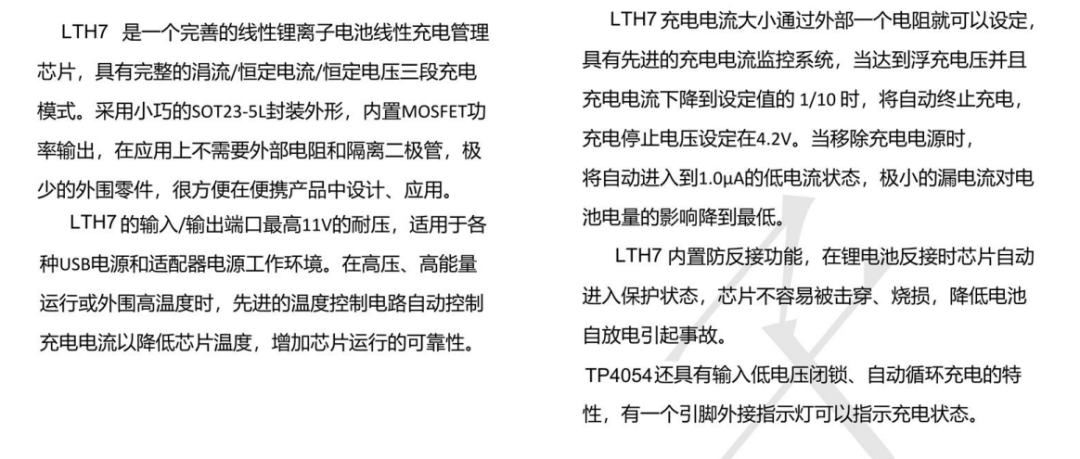

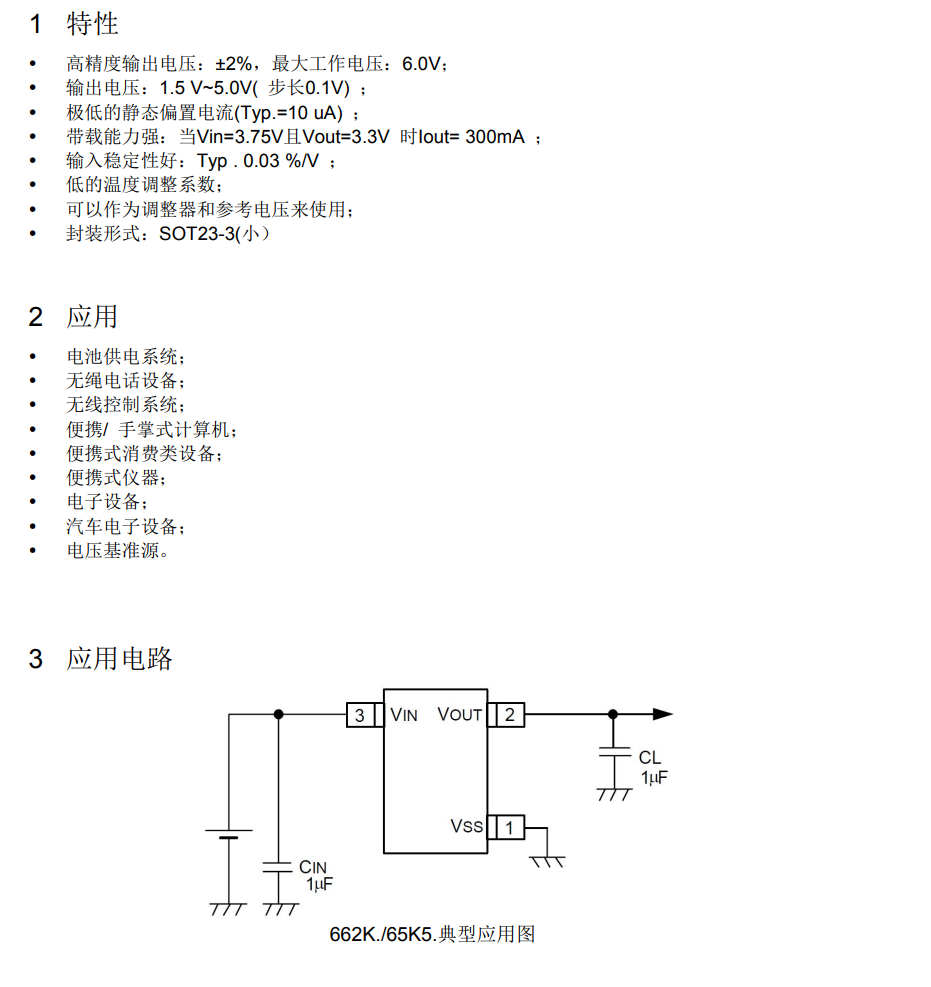

左边丝印是662K是一个LDO，右边丝印LTH7B是一个锂电池充电管理芯片。

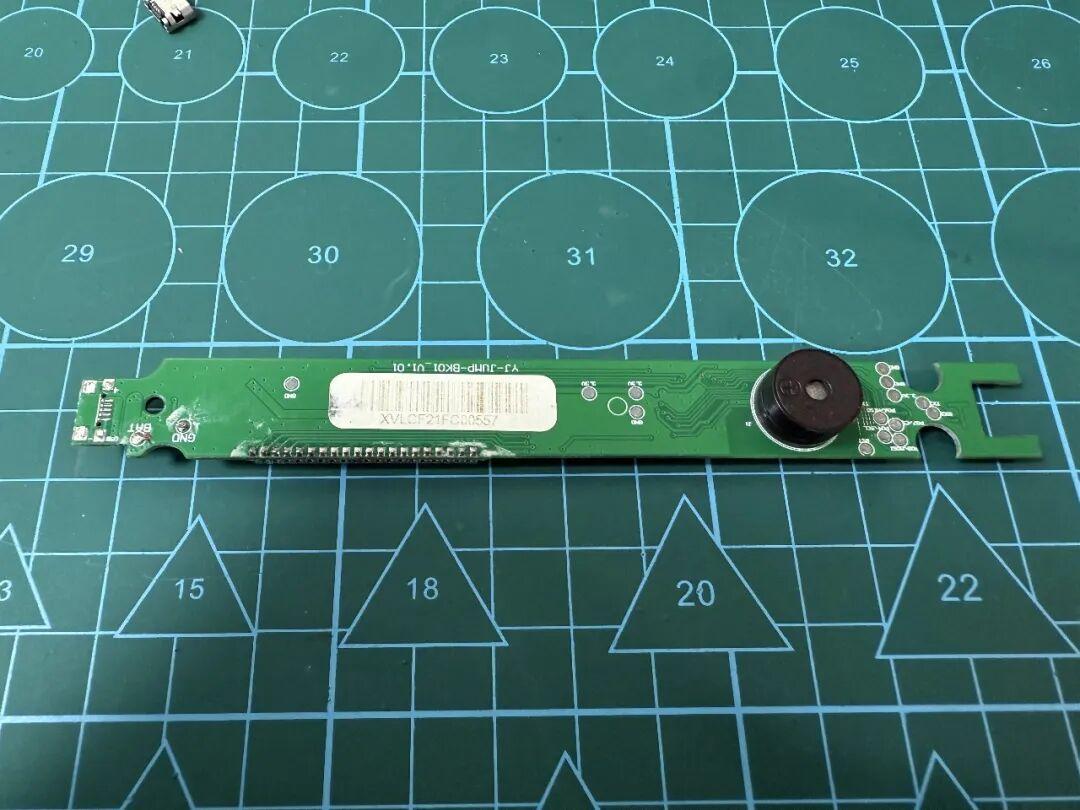

背面就是一个蜂鸣器。

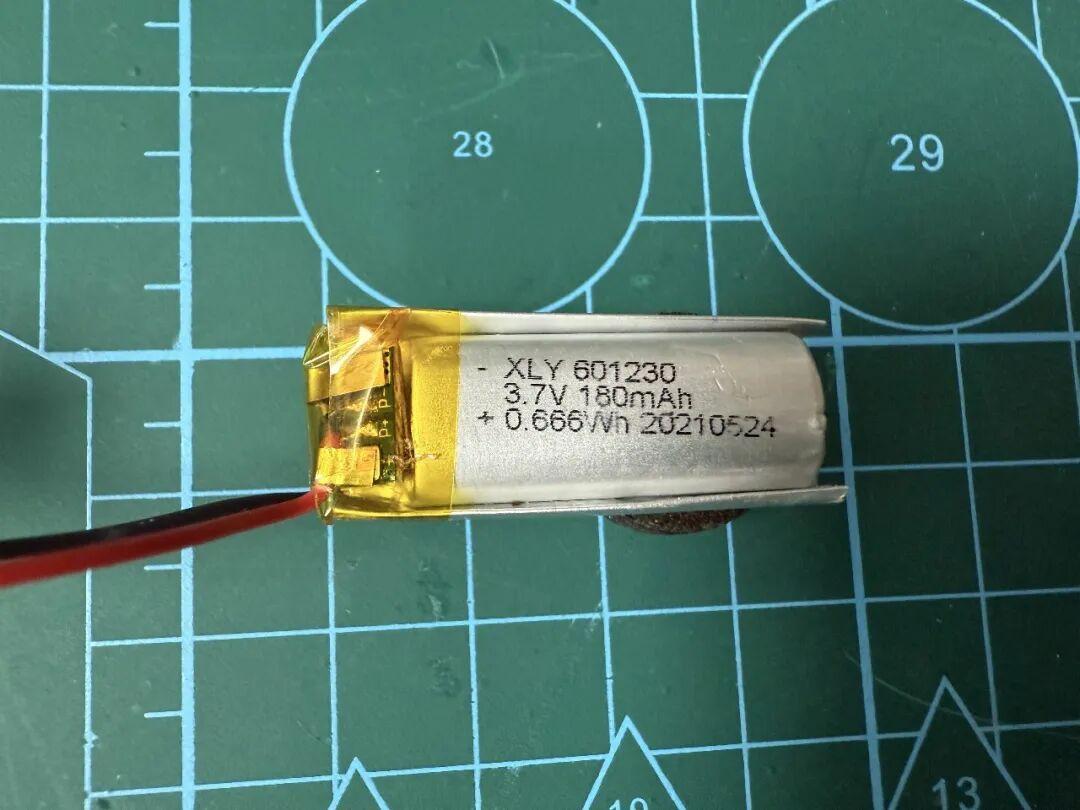

电池3.7V 180mAh。

有两个按键，但是没有一键开关机电路，应该是关机的时候BLE芯片直接进入低功耗模式，LCD关闭，功耗应该就很低了。

精湛的焊功下完美修复，哈哈，网友们可能要笑了，但是在女同事面前还是能和装一下的。

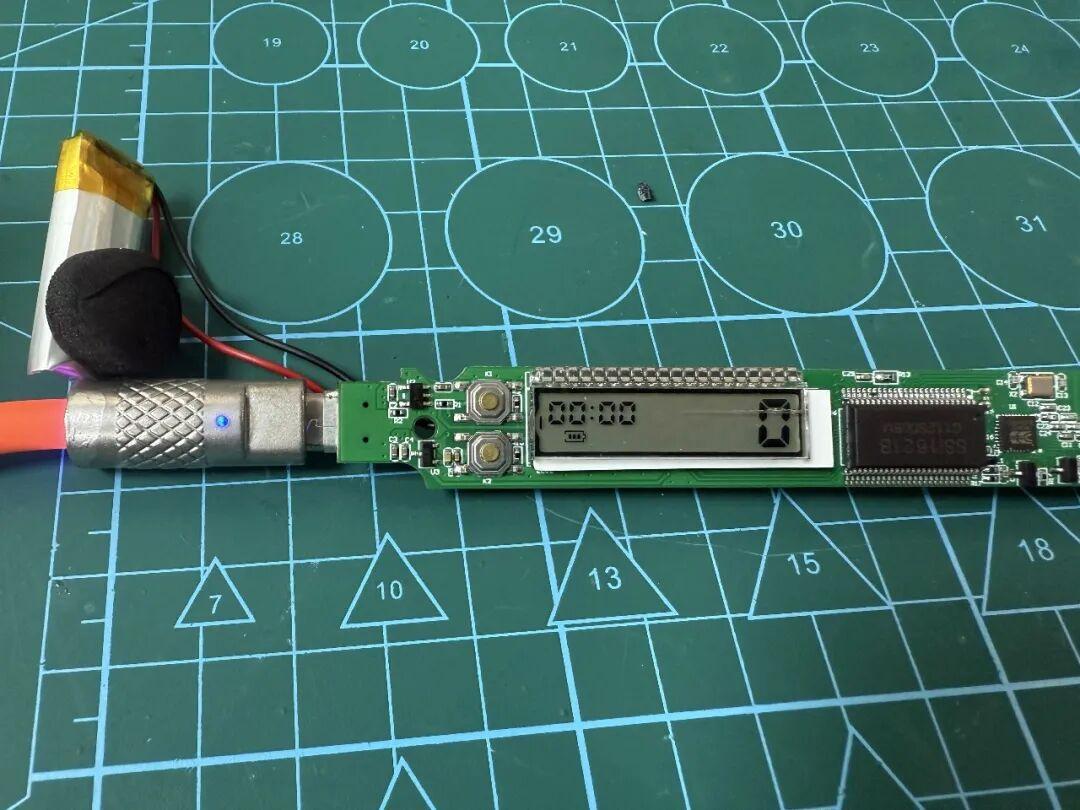

LCD显示不少内容，充电电量显示，跳绳时间，以及跳绳个数。
