推荐一款开源的仅比USB-C接口略大的微型开发板

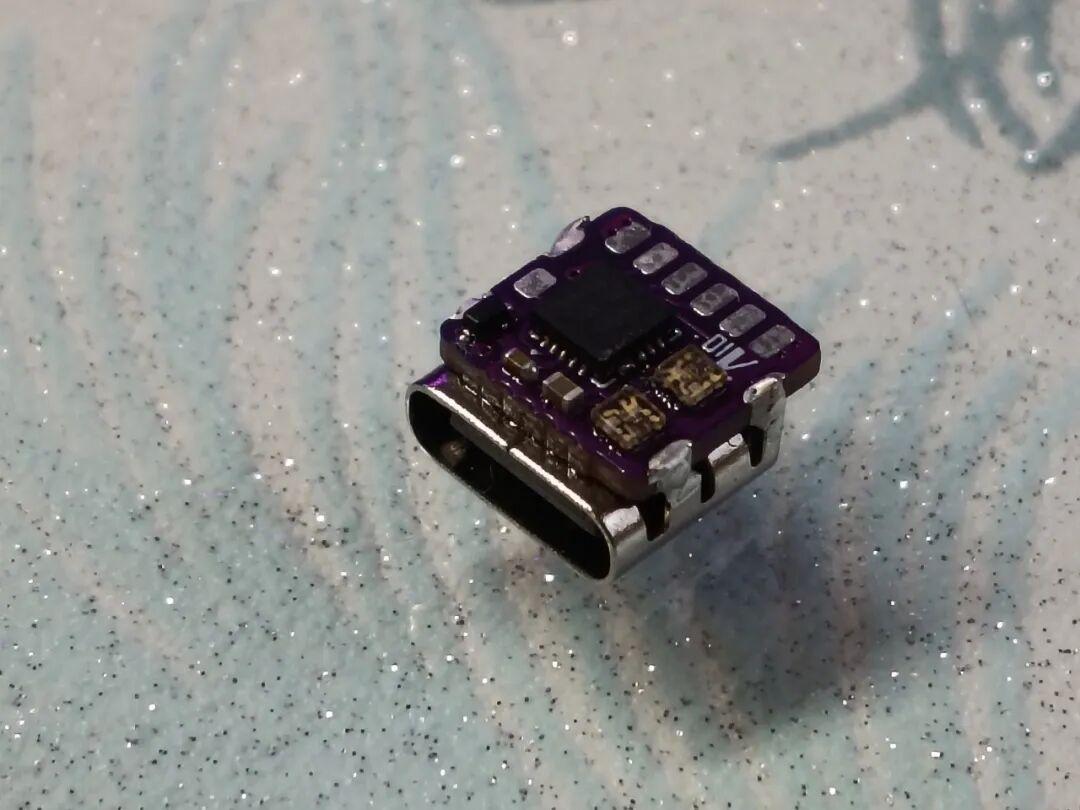

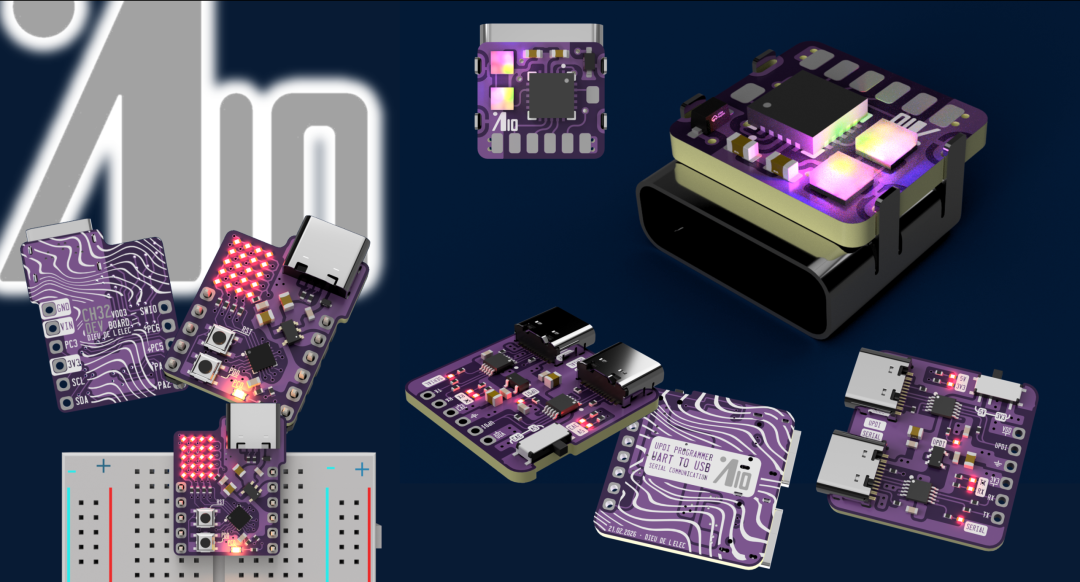

AngstromIO是一款基于 Microchip ATtiny1616 MCU 的极其小巧的开源开发板。

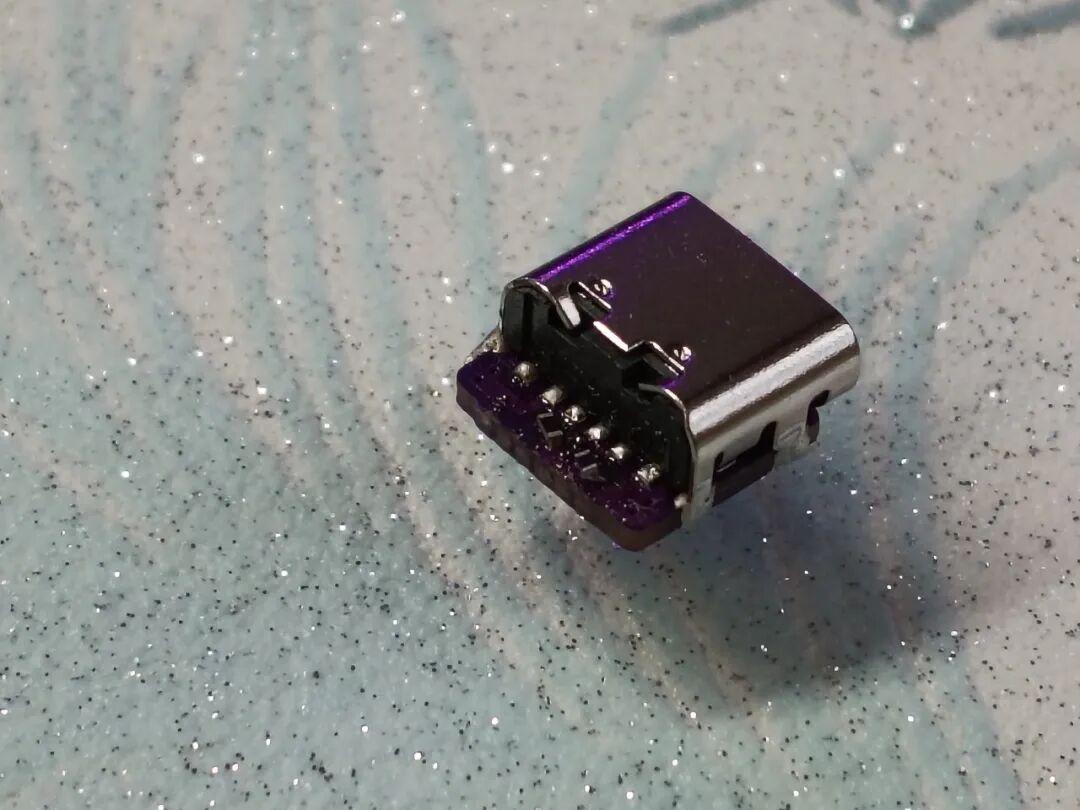

该开发板尺寸仅为 9.0 x 8.9 毫米，长度仅比 USB-C 接口略长，这样的设计使其成为空间高度受限的嵌入式项目的理想选择。

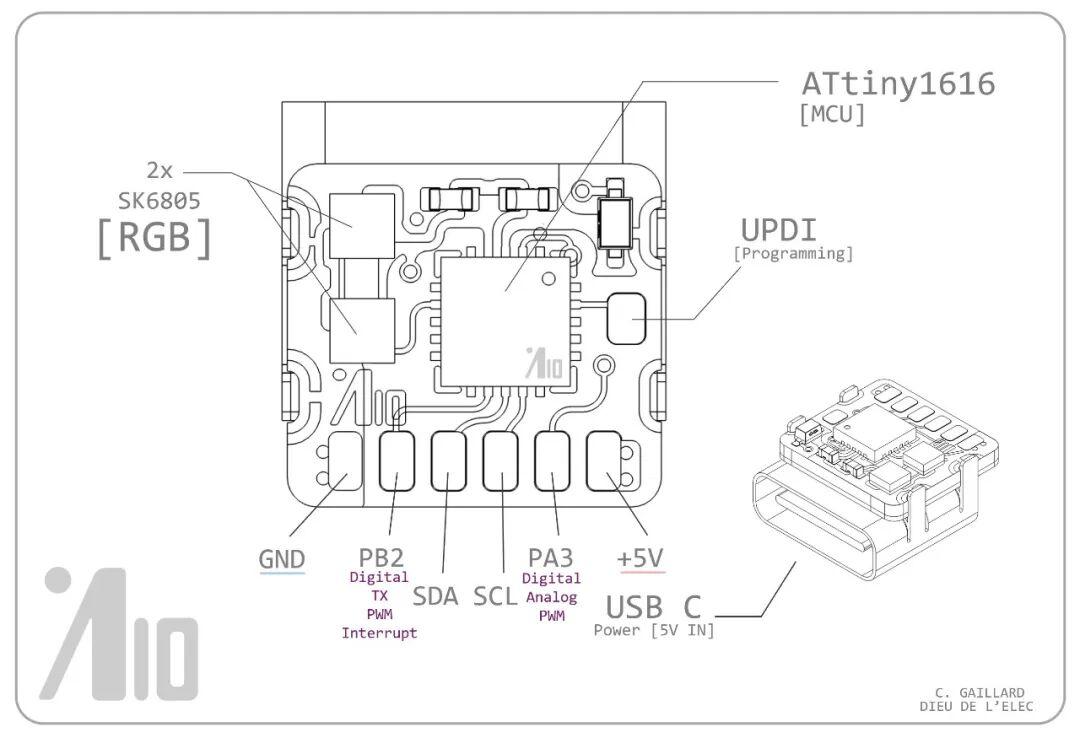

AngstromIO的配置：

• MCU – Microchip ATtiny1616 8 位 AVR 微控制器，最高频率 20 MHz，带 16KB 闪存、2KB SRAM 和 256 字节 EEPROM。

• USB – 1 个 USB Type-C 端口（仅供电，不连接 MCU 的数据线）

• 通过焊盘进行扩展

• UPDI引脚用于编程

• I2C（SDA、SCL）

• 2 个 GPIO（PB2/TX、PA3）

• 5V 和 GND

• 其它 – 2 个 SK6805-EC15 可寻址 RGB LED

• 电源

• 通过 USB-C 端口输出 5V 电压

• 超低功耗（掉电模式下低至 200nA）

• 尺寸 – 9.0 x 8.9 毫米

该开发板配备了专用的 UPDI（统一编程和调试接口）焊盘，用于固件烧录。与 Arduino IDE 完全兼容，并支持SpenceKonde 的 megaTinyCore 库。我们可以轻松使用 Wire 等库进行 I2C 通信，并使用 tinyNeoPixel 等库来控制板载可寻址 LED，而无需编写裸机 AVR 代码。

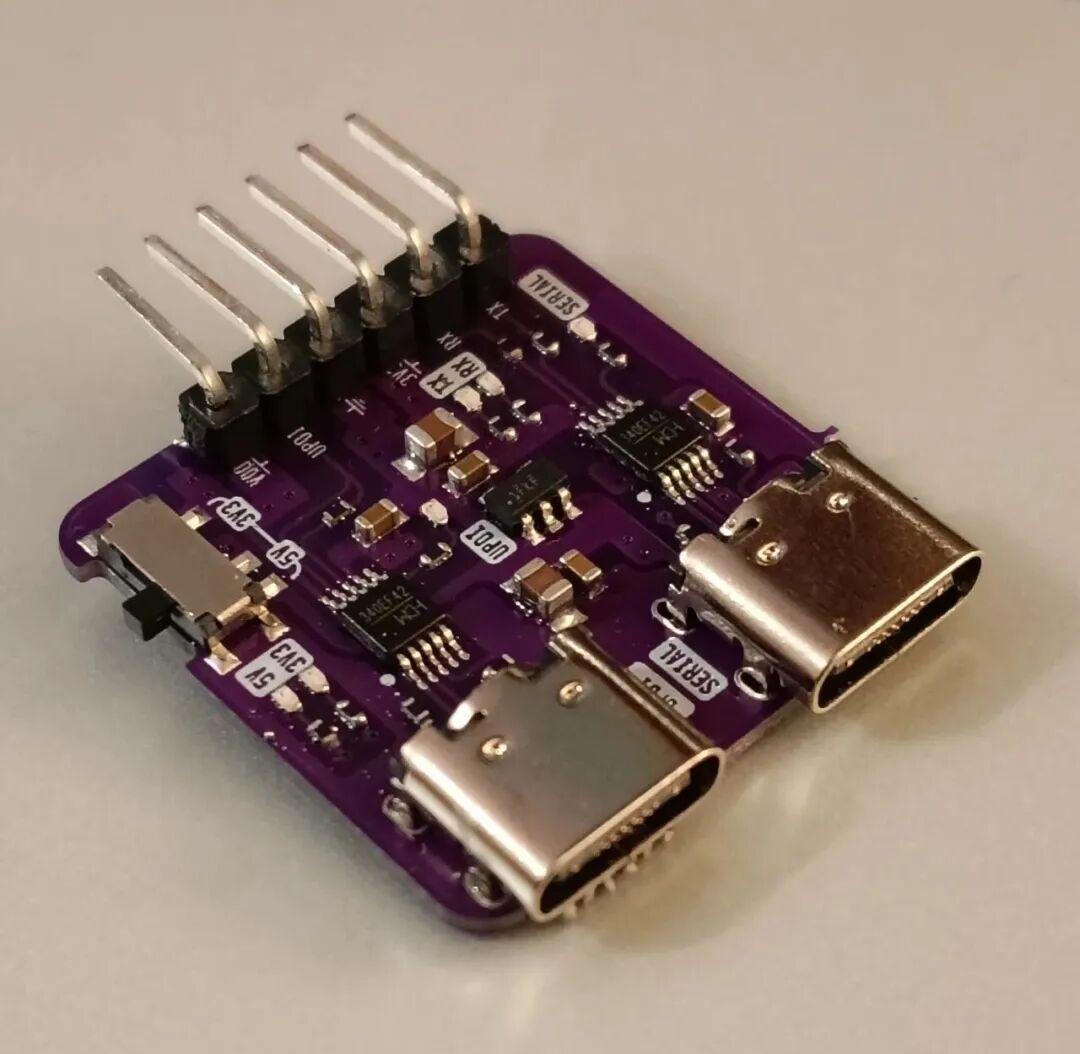

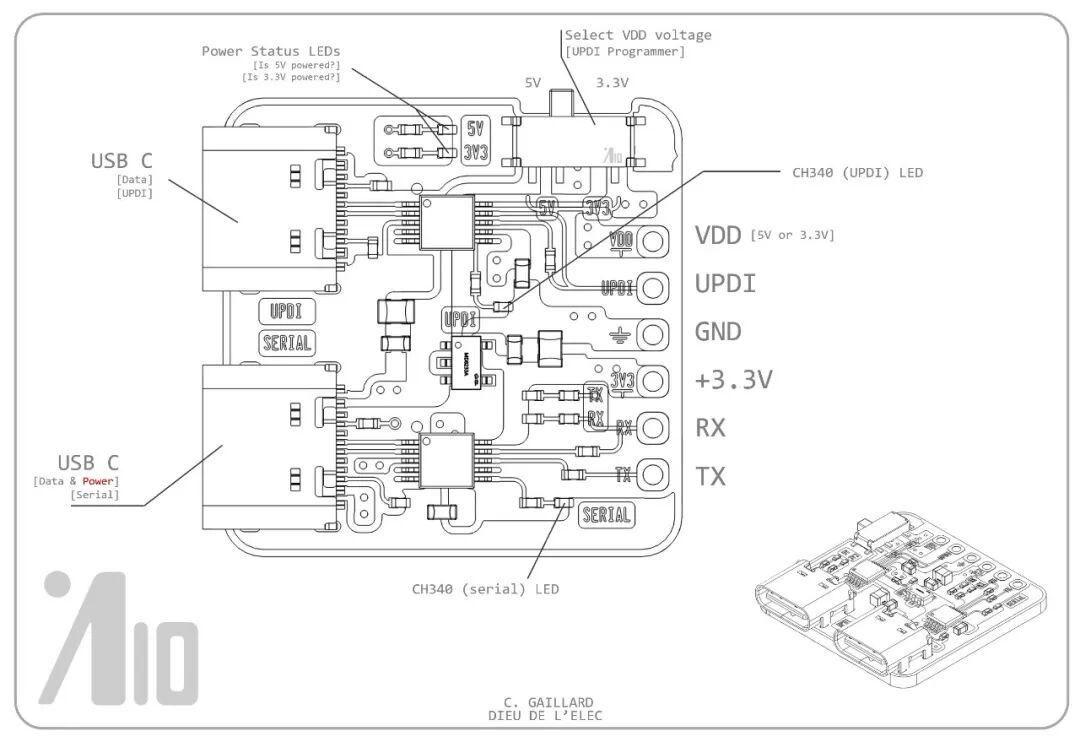

由于MCU采用UPDI接口，因此需要专用编程器来烧录固件。开发人员提供了基于双CH340芯片、带有两个USB-C端口的编程器的硬件设计文件。这种配置支持同时进行UPDI编程和单向串口调试（仅发送），使我们能够在烧录新固件的同时，通过计算机监控串口输出。

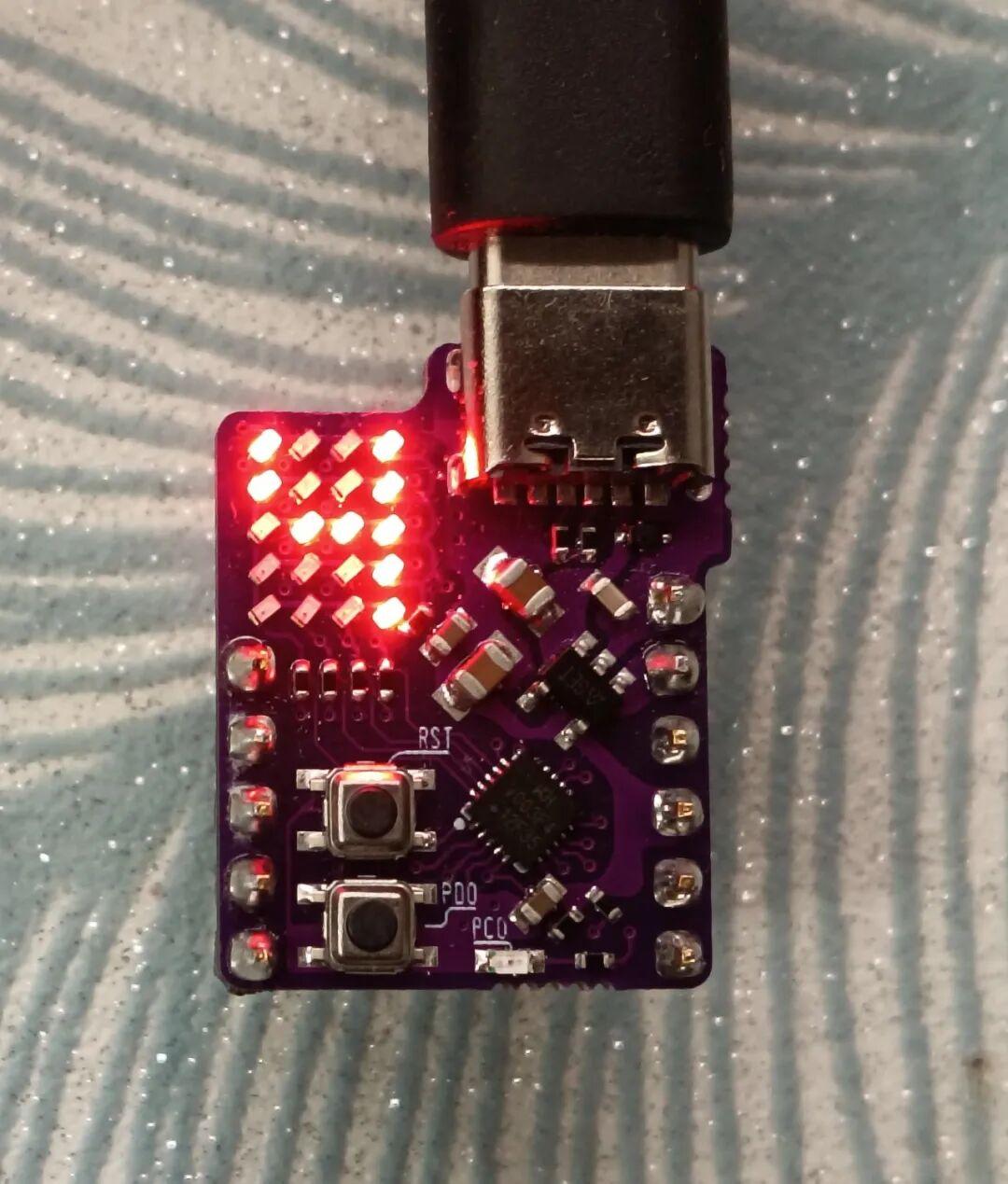

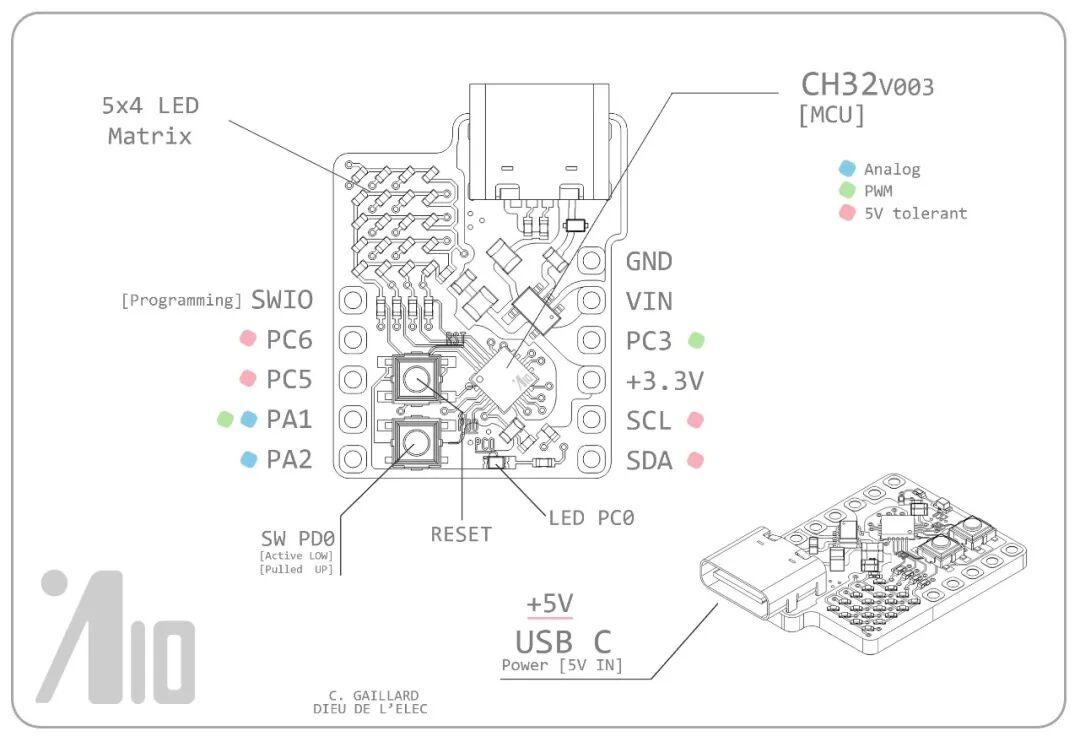

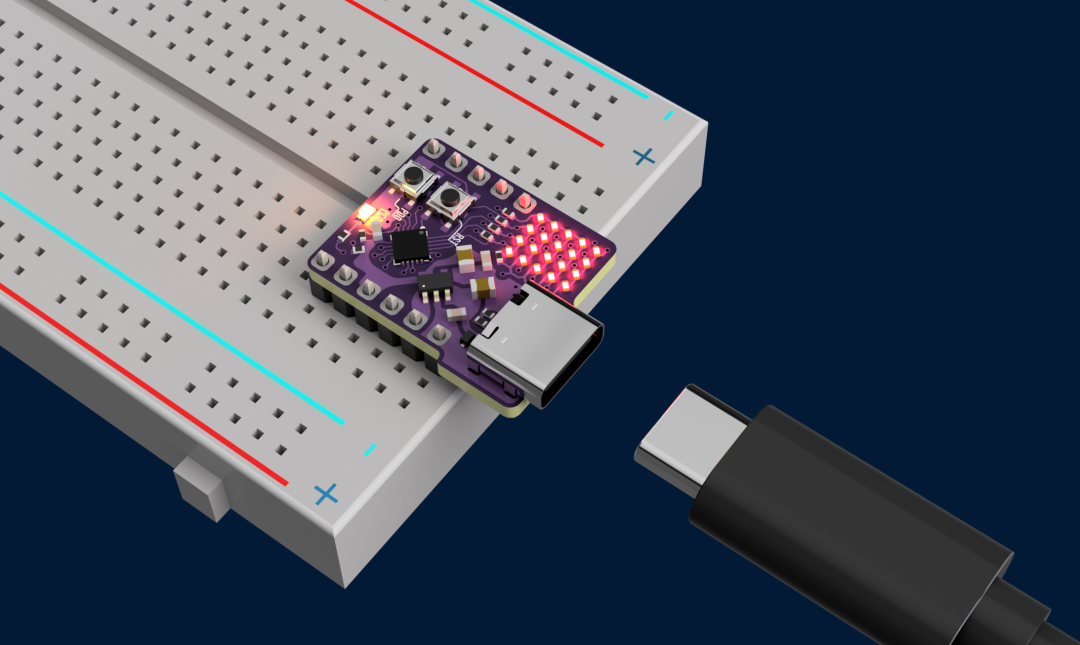

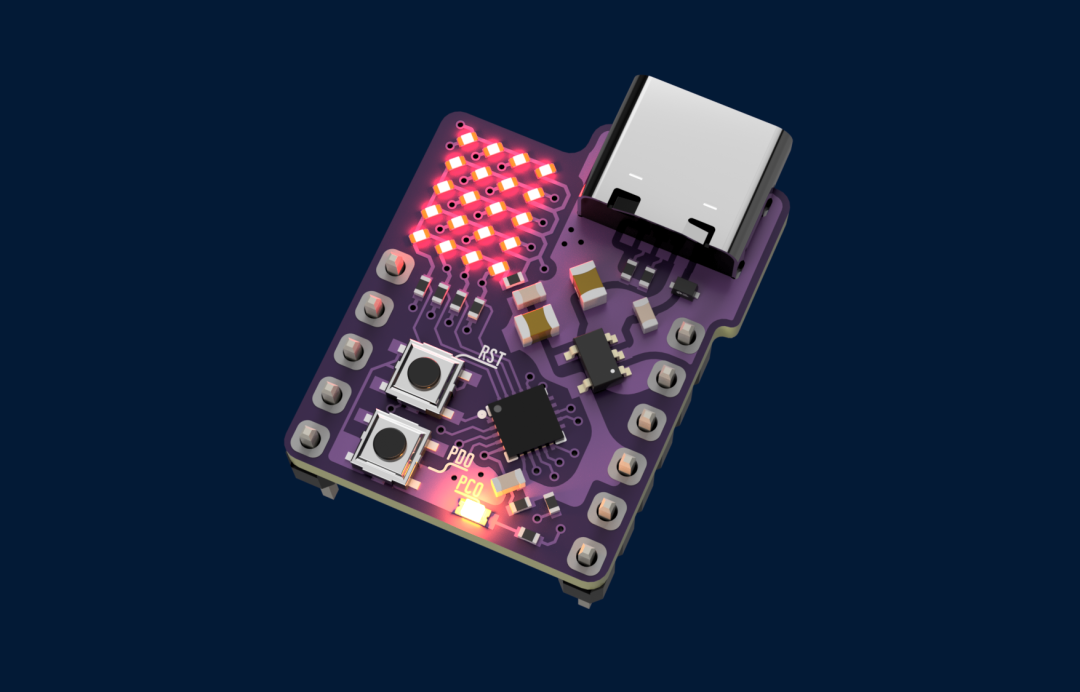

此外，开发者还提到了一款基于 CH32V003 的实验板，可能是为了更好地利用 PCB 面板而添加的。与小巧的 AngstromIO 板相比，这款实验板尺寸更大，更适合面包板搭建，并内置了 4×5 的查理复用 LED 矩阵，使其成为一个简单且低成本的平台，可用于进行多路复用实验和学习 CH32V003 工具链。

AngstromIO及其配套的编程器和RISC-V实验板是一个完全开源的硬件项目。所有KiCad原理图、PCB布局图、Gerber文件和示例代码都可以在Dieu-de-l-elec的GitHub仓库中找到。

仓库链接：https://github.com/Dieu-de-l-elec/AngstromIO-devboard/tree/main
