电机旋变

电动车电驱系统里，旋变或者转子位置传感器经常被当成一个不起眼的小部件。它的任务听起来很简单：告诉控制器转子转到哪里了。既然只是测角度，那装一个传感器，把信号读出来，不就完了吗？

实际不是。

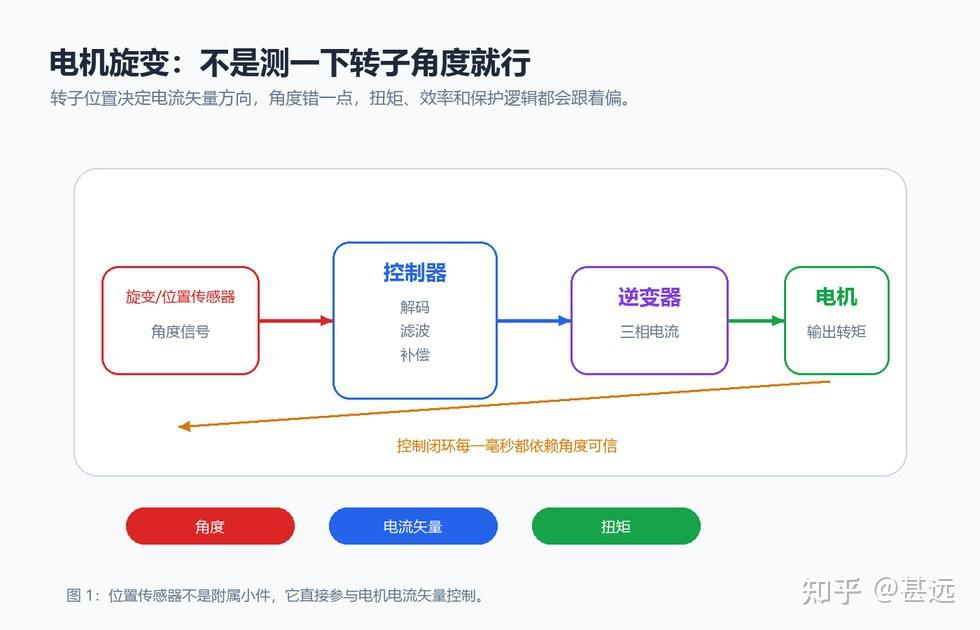

永磁同步电机的控制非常依赖转子位置。控制器不是随便给三相绕组通电，而是要根据转子磁场的位置，把电流矢量放到合适方向上。角度错一点，电流方向就偏一点，表现出来可能是扭矩波动、效率下降、弱磁控制不稳，严重时还会触发保护甚至影响安全。

所以旋变不是“仪表读数”，它是电驱闭环控制的一部分。

第一层难点，是角度信号直接决定电流怎么打。

电机控制器需要知道转子电角度，才能把三相电流转换到 d-q 坐标系里控制。简单说，q 轴电流主要负责出扭矩，d 轴电流和弱磁、高速区控制有关。如果转子角度估错，控制器以为自己在往正确方向发力，实际上电流矢量已经偏了。

低速轻载时，这种偏差可能不明显；高速、弱磁、大扭矩、能量回收切换时，问题会被放大。角度偏差可能让扭矩响应变钝，也可能让电流增大、效率变差，还可能让控制器误判电机状态。

这也是为什么电驱调试里，转子零位标定很重要。机械装配上差一点，电角度上可能就不是小数。电机极对数越多，机械角度误差换算成电角度误差越敏感。看起来只是几度，控制上可能已经很明显。

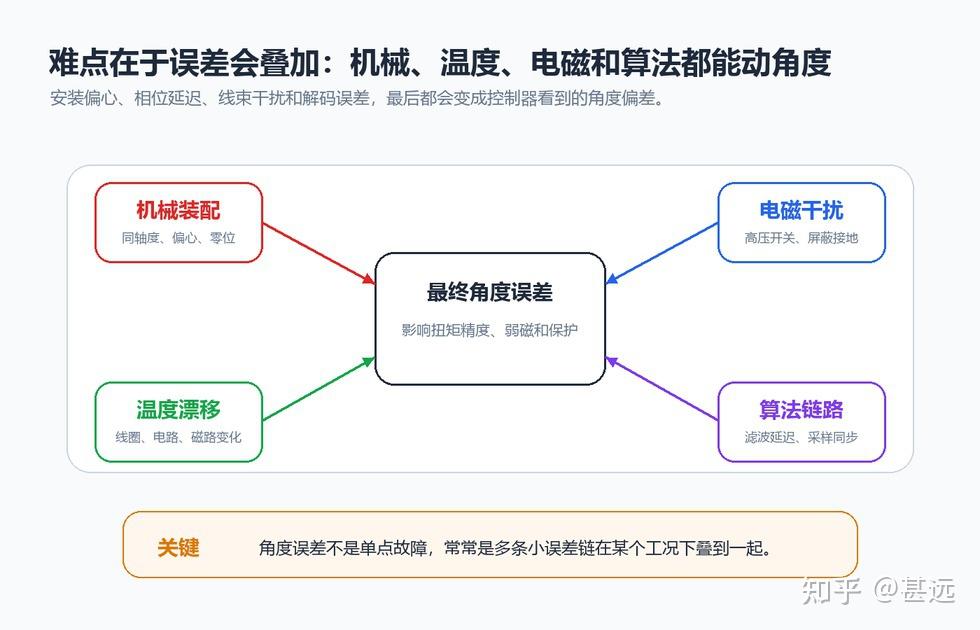

第二层难点，是角度误差来源很多，而且会叠加。

旋变本体有制造误差，安装有同轴度和偏心问题，线束有屏蔽和接地问题，解码电路有采样和滤波延迟，温度变化还会带来幅值、相位和电路参数漂移。单独看每一项都不一定吓人，叠在某个转速和负载工况下，就可能变成控制器真实看到的角度偏差。

电动车电驱环境又很不友好。逆变器高压高速开关，电机附近有强电磁干扰，温度变化大，振动也强。旋变信号本身是模拟信号，需要激励、反馈、解码和计算，中间任何一环的相位和幅值变化，都可能影响最终角度。

更麻烦的是，角度问题不一定直接报“传感器坏”。它可能表现为电流波形不好、扭矩脉动、NVH 异常、弱磁区效率差、偶发保护。工程上如果只盯报错码，很容易错过真正原因。

这就是旋变开发容易被低估的地方：它看起来是一个传感器问题，实际上牵涉机械装配、电磁兼容、控制算法和标定验证。

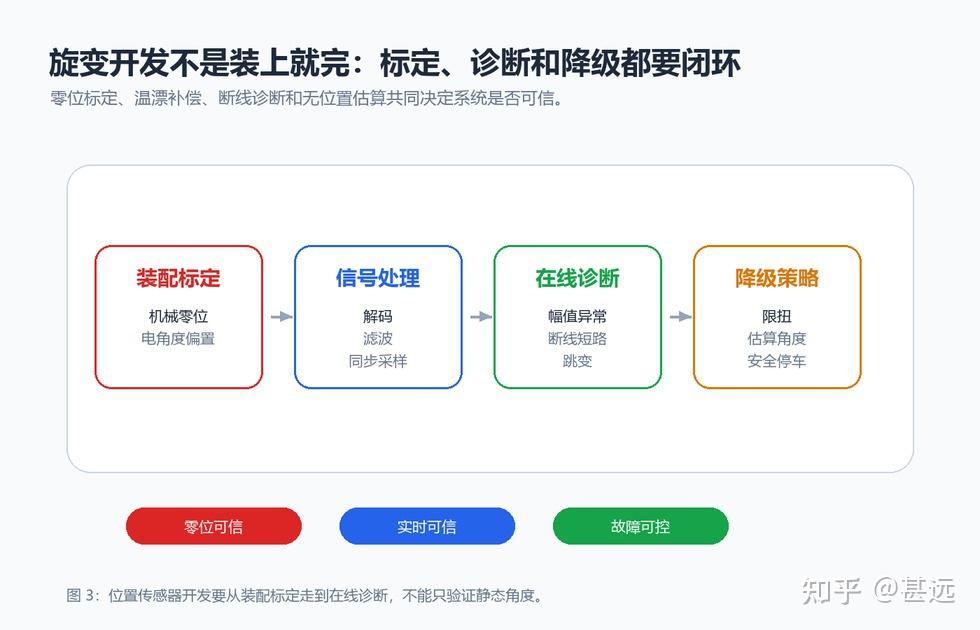

第三层难点，是旋变不能只验证“静态角度准不准”。

装配完成后，首先要做零位标定，建立机械转子位置、传感器输出和电机电角度之间的关系。这个偏置如果错了，后面所有控制都会带着偏差运行。

但零位标定只是开始。车辆运行中，还要处理温漂、噪声、采样延迟和异常信号。控制器要判断旋变信号幅值是否合理，正余弦是否失衡，有没有断线、短路、跳变、丢信号。真正成熟的系统，还要考虑故障后的降级策略：能不能限扭运行，能不能切到估算角度，什么时候必须安全停车。

无位置估算听起来可以作为后备，但它也有边界。低速、零速、快速动态变化时，估算并不总是可靠。因此旋变和估算算法之间不是简单替代关系，而是要按工况分配可信度。

还有一个容易忽略的点：旋变信号和控制器采样必须同步。角度不是孤立数值，它要和电流采样、PWM 更新、控制周期对齐。高速时，哪怕很短的延迟也会变成角度滞后。软件滤波太重，信号平滑了，控制却慢了；滤波太轻，噪声又会进入电流闭环。

所以，电机旋变难的地方，不是测一下转子角度就行，而是在高温、振动、电磁干扰和高速动态下，持续给控制器一个足够准、足够快、足够可信的角度。

好的位置传感系统，用户不会感知到它。车只是平顺、安静、响应自然，故障时也不会突然失控。背后真正发生的，是传感器、机械装配、信号链、控制算法和诊断策略一起把角度这件小事做稳了。
