3nm制程救不了汽车芯片，真正决定可靠性的是这几类

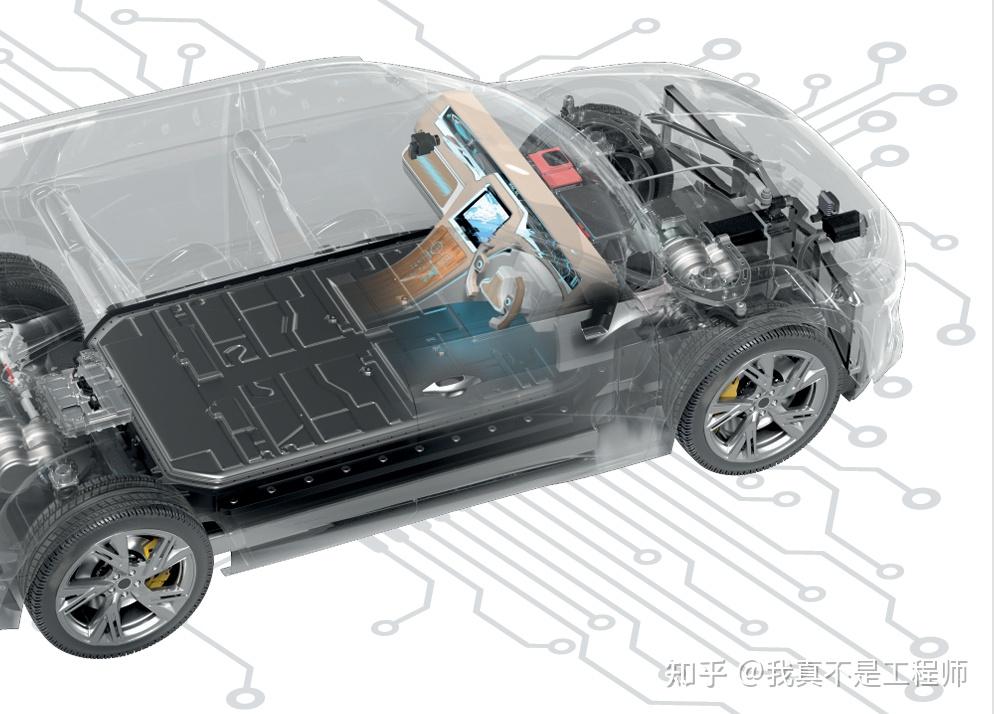

智能电动汽车正在经历一场算力竞赛。今天的高端车型搭载的半导体数量超过3000颗，从自动驾驶域控制器到毫米波雷达，从碳化硅主驱模块到智能座舱SoC。

但一个容易被忽视的事实是：车规级芯片的工作环境，比消费电子严苛至少一个数量级。

消费级芯片故障时手机可能死机重启，而汽车芯片失效则直接关联行驶安全。汽车半导体已进入“任务关键”阶段，对可靠性的要求已从“尽量不出错”升级为“必须零失效”。

支撑这一目标的，是一整套专为极端工况设计的先进封装材料体系。

01 汽车芯片的生存底线：从AEC-Q101到实际工况

业内常用AEC-Q101标准定义车规级分立器件的可靠性门槛，但真实环境远比标准测试复杂。

温度冲击：发动机舱内的功率器件需耐受-40℃冷启动到175℃工作温度的热循环，焊点在反复膨胀收缩中可能产生微裂纹。

机械振动：安装在底盘或轮毂附近的传感器需承受持续高频振动，传统焊料在数万公里行驶后可能出现疲劳断裂。

潮湿与盐雾：电池管理系统PCB长期处于高湿密闭环境，电化学迁移风险显著上升。

功率密度：800V高压平台下，碳化硅模块单位面积发热量远超硅基IGBT，传统导热材料已接近物理极限。

这些挑战无法通过芯片设计本身完全规避，必须依赖封装环节的材料技术进行物理补偿。

02 四大材料技术，构建车规级可靠性防线

根据汉高公开的技术资料，现代车规级半导体封装已形成四类核心材料协同应用的完整体系。

第一类：高导热芯片粘接材料
传统导电银胶导热系数约20-30W/mK，已无法满足碳化硅模块的散热需求。压力烧结银材料可将导热系数提升至200W/mK以上，形成接近纯银的致密连接层。这类材料在200℃高温下仍能保持结构稳定，且无传统焊料的蠕变问题。

第二类：底部填充胶
大尺寸芯片（如自动驾驶SoC）与有机基板之间存在显著热膨胀系数差异。毛细底部填充胶在倒装芯片回流焊后渗入间隙，将温差产生的剪切应力均匀分散至整个芯片表面，使焊点寿命提升5-10倍。针对超薄封装，预涂型底部填充胶在晶圆阶段完成涂布，适配更紧凑的尺寸要求。

第三类：液态压缩成型材料

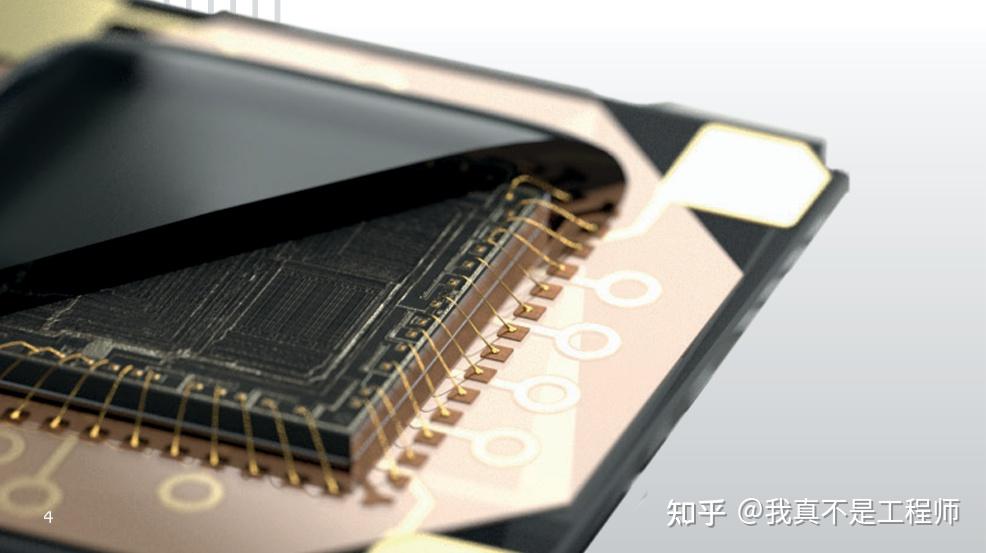

传统注塑封装在应对大面积芯片时易产生填充空洞或金线冲弯。液态压缩成型技术在低压下将树脂均匀覆盖整个晶圆，应力极低且无空洞风险，尤其适合激光雷达中使用的化合物半导体传感器。

第四类：耐高温模塑化合物
随着SiC器件结温升至175℃以上，标准环氧模塑料的玻璃化转变温度已接近上限。新型耐高温模塑料通过优化树脂骨架结构，在200℃环境下仍保持高绝缘电阻和弯曲强度，避免高温开裂风险。03 从单点防护到系统可靠性

值得注意的是，这些材料并非独立解决问题，而是形成多层防护体系。

以一颗典型的域控制器主芯片为例：

• 烧结银材料确保Die与散热盖之间热阻极低；
• 底部填充胶保护FCBGA焊点在热循环中不开裂；
• 液态成型材料覆盖芯片侧壁，阻隔湿气入侵；
• 系统级密封剂防护整板免受盐雾腐蚀。

这种“从晶圆到系统”的全链路材料介入，使芯片模块能够整体通过严苛的AEC-Q104多芯片组件认证。

04 800V高压平台对材料的特殊要求

向800V高压架构演进，对封装材料提出两个新维度：绝缘性与耐电痕。

传统导热材料为提升导热率常添加氮化硼等陶瓷填料，但填料比例过高可能降低绝缘强度。汉高推出的新型绝缘导热粘合剂，在保持＞10W/mK导热系数的同时，击穿电压＞15kV/mm，专为高压功率模块设计。

同时，模塑化合物需具备更高的相对漏电起痕指数（CTI＞600V），防止碳化硅模块在高湿度、高电压环境下沿封装界面形成漏电通道。

05 隐性成本与显性价值

车规级材料的应用不可避免带来成本上升。烧结银材料单价是传统导电胶的数倍，底部填充工序增加封装环节耗时。

但从整车生命周期看，这笔投入具备明确经济逻辑：

单次IGBT模块故障更换，涉及逆变器拆解、冷却液排放、模组重装，工时费超过模块本身数倍。若因电驱失效导致车辆召回，成本以亿元为单位计算。

材料升级的增量成本，本质是为避免故障概率支付的保险费。

结语

汽车半导体正在经历从“功能实现”向“零失效可靠性”的跨越。支撑这一跨越的不只是EUV光刻机或3nm制程，还有那些填充在芯片之下、覆盖在焊点之上的功能性材料。

它们不参与逻辑运算，不传输电子信号，却决定了最先进的硅片能否在发动机舱、底盘、电池包内部稳定运行十年。

材料技术的进步往往隐匿在产业视野的盲区，却是汽车智能化进程不可绕行的基础设施。当行业争论5nm与7nm自动驾驶芯片的性能差距时，是这些以毫米甚至微米计算的涂层与胶膜，真正定义了“车规级”的底线。
