VW 80300 与 ISO 21780 已成为高压电性能测试领域无法绕过的两份核心标准。然而，标准原文晦涩难懂，预充电流程、抛负载波形、回馈过压等关键测试项往往让工程师望而却步。泰思特电子（3CTEST）深耕电磁兼容与高压电性能测试领域二十余年，致力于为新能源汽车行业提供从标准解读到设备选型的一站式测试解决方案。本文结合3CTEST的工程实战经验，从波形发生原理出发，逐条拆解两大标准的测试逻辑与设备选型要点。
第一部分 VW 80300 标准深度解析
聚焦高压系统核心安全项目 —— EHV-04 预充电测试
一、VW 80300 标准概述
1. 核心定义
VW 80300 是大众汽车集团针对旗下新能源车型（HEV、PHEV、BEV）高压电气部件制定的企业标准，现行有效版本为 VW 80300:2021，是高压零部件开发、验证、量产的强制纲领文件。
2. 核心目标
规范高压（HV）零部件全生命周期电气测试，覆盖电气性能、EMC 电磁兼容、故障安全三大维度，保障整车高压系统运行可靠、使用安全。
3. EHV 系列测试定位
EHV（Extended High Voltage）高压扩展测试是 VW80300 核心测试组，覆盖高压上电、动态瞬态扰动、高压过应力耐受等工况，验证高压零部件在各类电网条件下的鲁棒性，EHV-04 预充电试验为其中最基础、必做项目。
二、高压系统预充电设计必要性
1. 风险根源：高压 DC-Link 大容量电容
MCU 电机控制器、OBC 车载充电机输入端均配置大容量薄膜母线电容，上电前电容电压为 0V。若直接闭合高压主接触器，电池与零电压电容间存在巨大压差，会产生峰值数千至数万安培的冲击涌流。
2. 无预充电带来三大致命危害
- 接触器触点电弧熔焊：超大浪涌灼烧金属触点，造成触点永久粘连，高压回路无法分断；
- 功率器件永久损坏：冲击电流击穿 IGBT、薄膜电容，缩短零部件寿命甚至直接报废；
- 整车低压系统电压骤降：高压侧冲击传导至 12V 低压网络，导致整车仪表、VCU、BMS等电控单元误工作、死机。
3. 预充电核心作用
串联预充电阻形成限流支路，平缓给母线电容充电，将合闸瞬间涌流控制在安全限值内，从根源规避接触器熔焊、器件损坏风险。

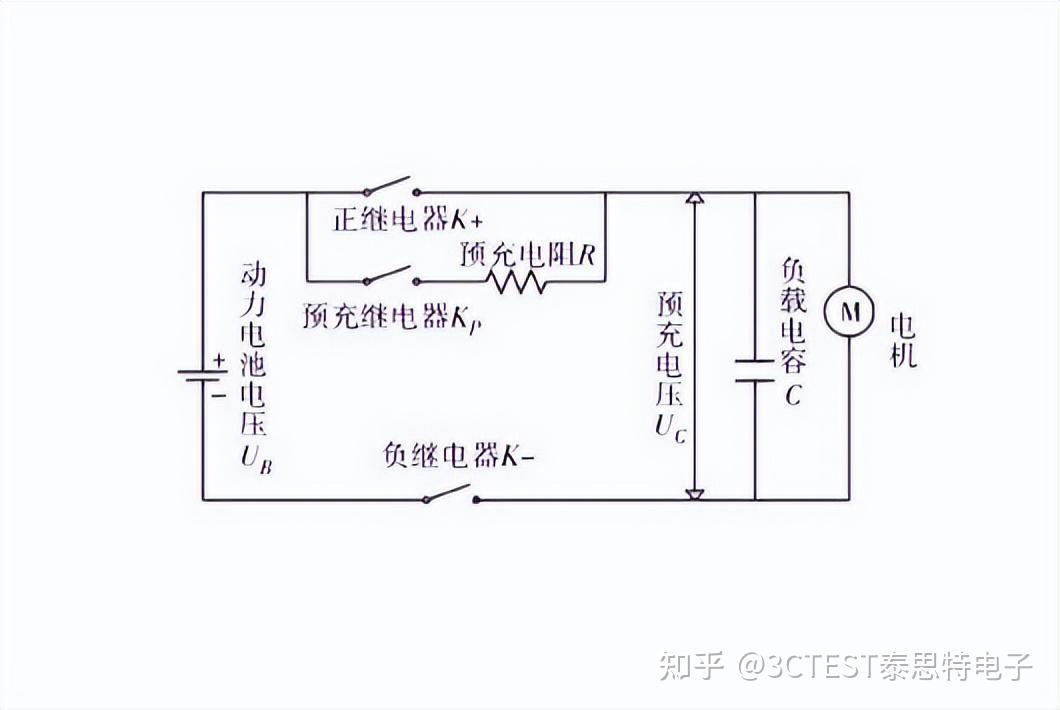

三、预充电回路核心组件功能
- 主接触器 K+/K- 高压功率回路主通断器件，承受整车持续工作电流；预充电完成后方可闭合主正接触器，承载正常行驶功率电流。
- 预充接触器 Kp + 预充电阻 Rp 二者串联构成限流支路，依靠电阻限制电容充电电流，是实现平缓上电的核心单元；上电完成后断开，避免行车过程电阻持续发热损耗。
- 后端高压负载 DUT（MCU/OBC/DC-DC） 内部集成 DC-Link 薄膜电容，是预充电的对象；电容容量直接决定预充电时长、涌流峰值大小。
四、EHV-04 预充电完整动态流程
整套流程由 BMS 电池管理系统闭环控制，分为 3 个阶段：
- 阶段 1：预充启动 闭合主负接触器 K - 建立高压负极参考电位，再闭合预充接触器 Kp；电流经预充电阻限流，对 DUT 内部电容 + 外部等效 Cp 电容充电，母线电压缓慢上升。
- 阶段 2：主正接触器闭合 BMS 实时采集母线电容电压，当电容电压达到电池电压 90%~95% 时，判定压差足够小，闭合主正接触器 K+，主功率回路导通，冲击电流极低。
- 阶段 3：预充支路切除 主回路稳定导通后，断开预充接触器 Kp，预充电阻退出功率回路，消除行车功耗与发热隐患，高压上电流程全部完成。
五、EHV-04 两大试验电路区分（图 2 / 图 3）

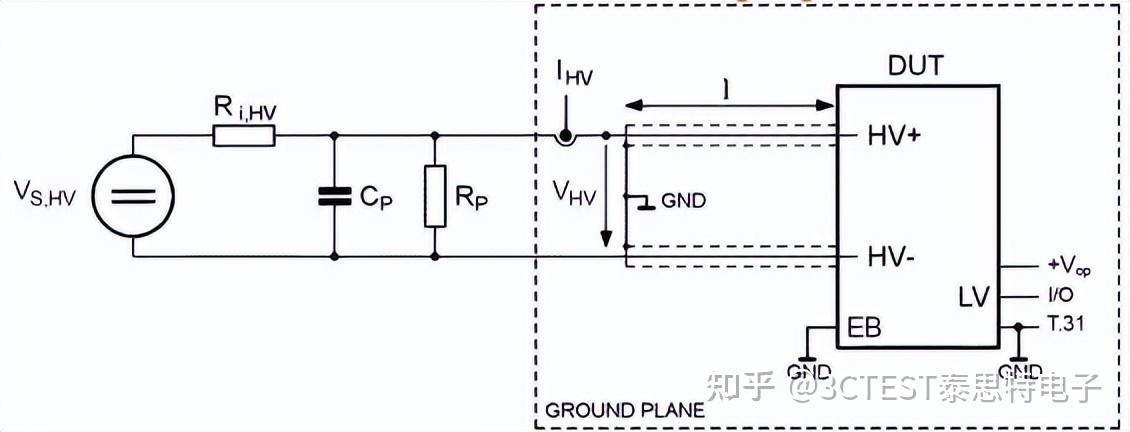

1. 图 2：常规预充电试验（DUT = 电控负载：MCU/OBC）
- 被测对象：无内置高压电源的高压负载零部件；
- 电路结构：高压源 Vs,HV 为供电端，后端串联线路内阻 RI,HV，并联标准 Cp、Rp 模拟整车其余高压负载；
- 测试目的：模拟整车正常上电流程，验证电控负载预充电逻辑、涌流峰值是否合规。
- 标准固定参数：CP=700μF，RP=200Ω。

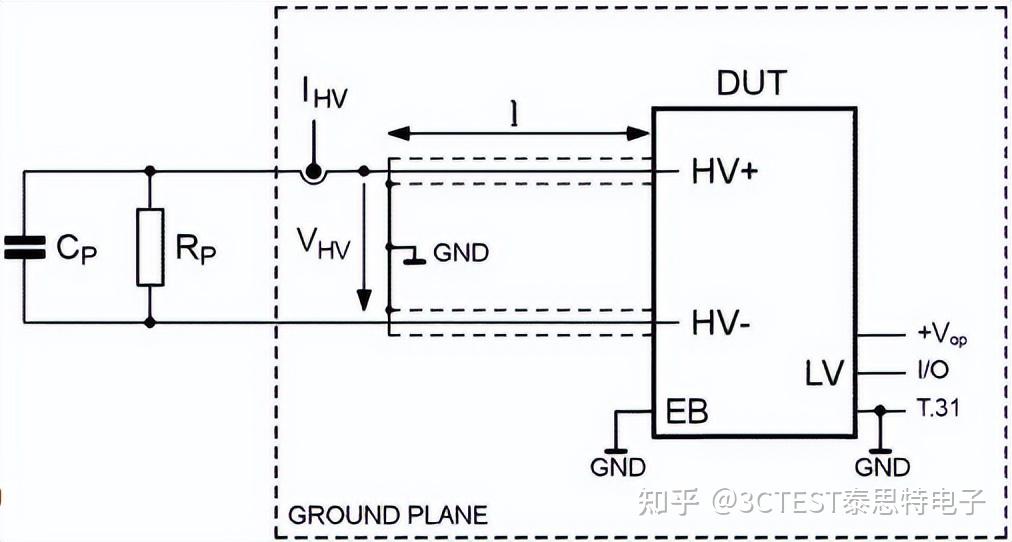

2. 图 3：故障过预充电试验（DUT = 动力电池包）
- 被测对象：自带高压储能的电池包；
- 电路结构：额外引入外部扰动高压源 Vs,HV，模拟电网过压故障场景；
- 测试目的：验证电池包在异常高压预充工况下的耐压、保护、故障诊断能力。

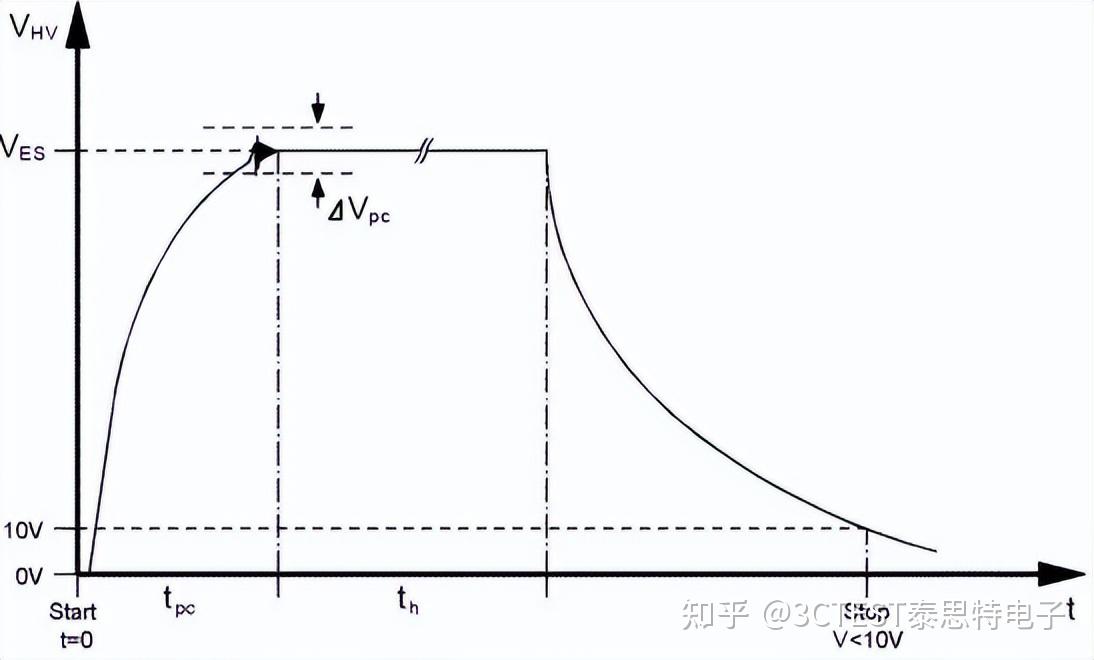

六、预充电波形说明
波形阶段解读
阶段一：预充电阶段 (Start → tpc)
- 现象：电压从 0V 开始，呈指数曲线快速上升。
- 原理：这是典型的 RC 电路充电过程。当 BMS（电池管理系统）发出预充指令后，预充接触器闭合，电流通过预充电阻对后端的大容量母线电容进行充电。由于电阻的限流作用，电压不会瞬间充满，而是平缓上升，有效抑制了冲击电流。
- 标准关注点： tpc (预充时间)：标准会规定一个最大预充时间，确保充电过程足够快，不影响用户体验。ΔVpc (预充完成压差)：在预充结束时，母线电压必须达到电池电压 (VES) 的一个很高的百分比（通常是 90%-95%）。这个压差越小，闭合主接触器时的冲击电流就越小。
阶段二：主接触器闭合 (tpc → th)
- 现象：电压基本稳定在接近电池电压 (VES) 的水平。
- 原理：当 BMS 检测到母线电压达到预设阈值（即 ΔVpc 足够小）后，会控制主接触器闭合。此时，由于母线电压与电池电压几乎相等，闭合瞬间的冲击电流非常小，从而保护了主接触器触点不被熔焊。
- 标准关注点：主接触器必须在预充完成后才能闭合，这是整个测试的核心逻辑。
阶段三：高压供电阶段 (th → Stop)
- 现象：电压稳定在电池电压 (VES)。
- 原理：主接触器闭合后，预充电阻被短路，高压系统进入正常工作模式，由电池直接向后端负载供电。
阶段四：放电阶段 (Stop → Vstop<10V)
- 现象：电压从 VES 开始，快速下降。
- 原理：这模拟了系统断电后的场景。BMS 会激活主动或被动放电路径，将母线电容中的残余能量迅速释放。
- 标准关注点：标准会规定一个最大放电时间，要求电压必须在规定时间内从高压降至一个安全电压以下（通常是 60V DC，图中标示为 10V，是更严格的要求），以确保维修人员的安全。
第二部分ISO 21780 标准深度解析
核心聚焦：Test-04 抛负载测试 & Test-07 双向回馈部件过压测试
一、ISO 21780:2020 标准概述
- 标准定义：国际标准化组织发布《道路车辆 —48V 电气系统 — 电气测试方法》，统一全球 48V 轻混系统电气验证规范。
- 核心目标：规范 48V 系统零部件电性能验证，考核零部件耐受电压瞬态冲击能力，保障系统长期运行稳定安全。
- 核心测试项目
- Test-04：供电类部件抛负载突卸测试（BSG 发电机、48V DC-DC）；Test-07：双向回馈类部件过压测试（BSG 电机控制器 MCU）。
- 统一电网模拟参数（Test04/Test07 通用）：RP=36Ω，CP=0.5mF。
二、ISO21780 Test-04 抛负载测试
1. 测试目的
模拟 48V 发电机满载工作时，负载突然断开的整车故障工况；发电机绕组电感储存磁场能量，负载断开后能量释放产生高压尖峰，验证电源类 DUT 自身稳压、过压抑制能力。

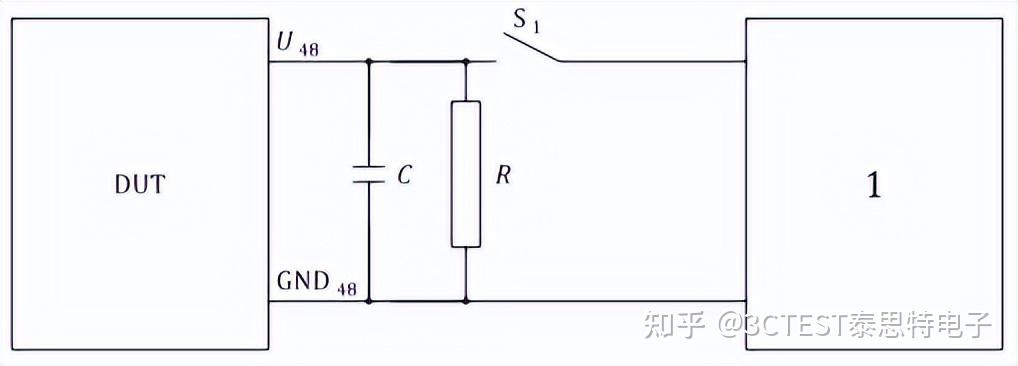

2. 标准电路拓扑
- DUT：BSG 发电机 / 48V DC-DC（持续向外供电的电源类器件）；
- 并联 RC 网络：RP=36Ω，CP=0.5mF，模拟整车线束与各路电控杂散阻抗、电容；
- 高速开关 S1：模拟整车负载突卸，切换时间＜100μs。
3. 测试执行时序
- DUT上电，满载稳定输出；
- 高速开关S1瞬间切断负载；
- 采集母线电压波形，峰值必须低于标准限值，波形全程在标准包络线内判定合格。
4. 波形发生原理
电机绕组等效大电感，满载时储存大量磁场能量；负载断开后回路阻抗骤增，电感释放能量形成高压尖峰；依靠 DUT 内部 TVS、稳压电路钳位电压。
三、ISO21780 Test-07 能量回馈部件过压试验
1. 试验目的与适用对象
适用 DUT：BSG 永磁同步电机 + 四象限逆变器（电机控制器 MCU），常态耗电、制动滑行时产生回馈电能。 试验目的：模拟车辆制动、滑行能量回馈极限工况，验证 DUT 在回馈能量无法被蓄电池吸收时的过压抑制能力，母线峰值电压不得超过 58V。
2. DUT 工作底层原理
- 电机绕组等效电阻 + 电感，是电能产生载体；
- 四象限逆变器内含IGBT、DC-Link 稳压电容、主控 CPU；
- 电动模式：48V/52V 直流电转为三相交流电，DUT 消耗电能；
- 回馈模式：车轮带动电机旋转，绕组产生反电动势，逆变器切换整流逻辑，机械能转化为电能向母线输出；
- 同一时刻直流端口只能单向功率传输，无法同时耗电 + 发电。

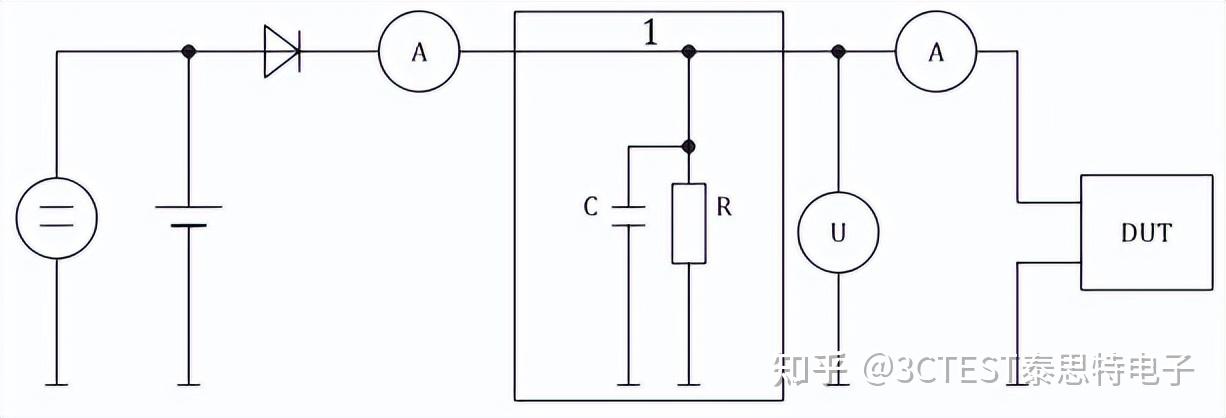

3. Part1 无吸收源工况（无蓄电池吸收回路）
- 电路组成：52V 直流供电电源、隔离二极管、标准 RC 网络 Rp/Cp、DUT；
- 二极管作用：阻断回馈电流流回 52V 供电电源，全程无能量吸收单元；
- 时序： ① t<t0：52V 稳定供电，DUT 吸收最大耗电电流稳态运行； ② t=t0：上位机下发指令，人为切换 DUT 为回馈模式，回馈电流从零上升； ③ 回馈能量仅灌入 Cp 电容，母线电压持续抬升； ④ DUT 持续回馈≥300ms，峰值电压＜58V 为合格。

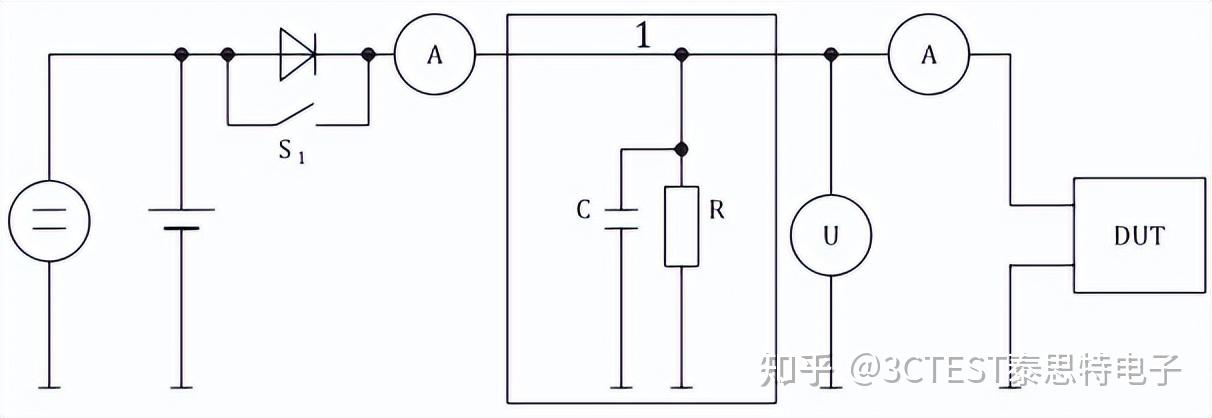

4. Part2 带吸收源 + 切断 S1 工况（模拟蓄电池脱开故障）
- 电路组成：52V 蓄电池模拟电源（并联 15mF 大容量等效电容）、高速开关 S1、标准 RC 网络、DUT；
- 时序逻辑： ① t<t0：S1 闭合，蓄电池接入，DUT 满载耗电，母线稳定 52V； ② t=t0：下发指令切换回馈模式，回馈电流斜坡上升、母线电压同步爬升；③关键动作：回馈电流达到约定最大值，且电压仍处于上升斜坡区间，高速断开S1； ④ 蓄电池吸收回路完全切断，回馈能量仅供给 RC 网络，电压快速冲高；⑤DUT 维持回馈输出≥300ms，电压峰值不超 58V。
四、测试设备简介（PNS 80C200）
PNS 80C200电源网络模拟器-满足ISO 21780:2020-苏州泰思特电子科技有限公司设备支持 48V 系统 Test04、Test07 全自动序列测试，可编程时序控制、高精度波形捕获，可设置双向电流斜坡、高速开关切断动作，完整复现标准规定瞬态工况，自动判定电压峰值是否合规。
附录 1 ISO21780 Test07 三大核心疑问深度答疑
问题 1：DUT 状态切换方式，切换后为何向外输出电能
- 状态切换方式：人为指令切换，非 DUT 自动切换 t0 时刻由台架上位机（模拟整车 VCU）下发控制指令，修改逆变器 IGBT 的 PWM 控制逻辑，实现电动模式→回馈发电模式切换；DUT 自身不会自动切换工况。
- 切换后产生电能原理 车辆滑行时车轮持续带动电机转子高速旋转，永磁电机定子绕组切割磁感线产生感应反电动势；控制器调整 IGBT 占空比，使电机侧等效电压高于母线 52V，电流反向流出 DUT，机械能转化为电能向外输送。
- 关键区分 电机绕组仅为无源 RL 元件，本身不会自主向外送电；只有逆变器切换控制策略后，才能将绕组感应电能输送至直流母线。
问题 2：两个细分疑问解答
- t0 时刻是否代表 DUT 吸收最大耗电电流时切换？ 标准未规定 “吸收最大耗电电流时切换状态”；t0 仅为启动回馈的指令时刻，t0 之前 DUT 保持最大耗电电流稳态运行，t0 瞬间切换工况，此时回馈电流为 0；回馈电流最大值出现在 t0 之后。
- Part2 为何回馈电流达到最大值才断开 S1，模拟什么故障？
- 底层原理：电压上升速率dU/dt=I/CP，回馈电流越大，电容升压速度越快，过电压峰值越高，为整车最严苛极限工况；
- 模拟实车故障：车辆全力制动回馈过程中，48V 蓄电池主回路突然意外脱开；蓄电池失去吸收回馈能量能力，全部能量灌入整车 RC 电网，考验 DUT 过压抑制极限。
问题 3：标准为何要求 t0 前持续 52V 供电
- 复现实车连续工况：整车先 BSG 电动助力耗电，再滑行回馈发电，完整连续工况必须前置 52V 稳态耗电阶段；
- 保障控制器硬件工作：MCU 主控、IGBT 驱动芯片、电压采样电路依靠外部 52V 供电才能正常工作，无供电则无法完成模式切换；
- 建立标准电压基准：稳态母线 52V 作为电位基准，只有电机反电动势超过 52V 才能实现能量回馈；
- Part2 工况必备前提：52V 电源并联大容量电容模拟蓄电池，既是 DUT 供电电源，也是回馈能量吸收单元，为 “断开 S1” 故障测试提供基础条件。
