一文看懂汽车线束端子结构与特点
散漫说，端子是线束中关键的电气元件，本文主要来介绍端子的分类与结构，以下为正文。
1 什么是端子
线束端子（terminal）在汽车线束中是一个很小的电气元件，这个元件非常重要，线束的可靠性很大一部分是这个端子。线束端子是连接电线与电器设备或其他部件的一种金属导电件。
1.1 主要两个作用：
导电连接。线束端子主要起到将不同的电线连接在一起，实现电流和信号传输的作用。确保电路的畅通，使电子设备能够正常工作。
固定电线。端子可以牢固地固定电线，防止电线在使用过程中松动或脱落。确保电线与端子之间的连接可靠，避免因接触不良而导致的电路故障。

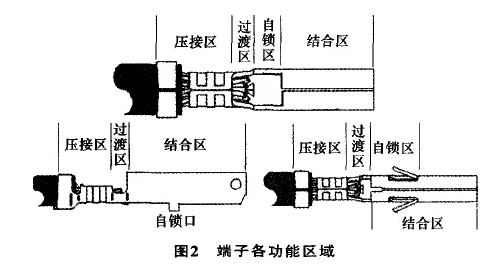

1.2 端子各功能区域
压接区端子与导线充分接触的区域，在实际应用过程中为模具在端子上的挤压变形区域，包括线芯压接区和绝缘压接区。
过渡区压接区与结合区或压接区与自锁区连接过渡的区域，主要作用就是衔接、过渡、压接出头放置。
自锁区端子自锁所在的区域，即端子与护套间固定锁死时使用的区域。

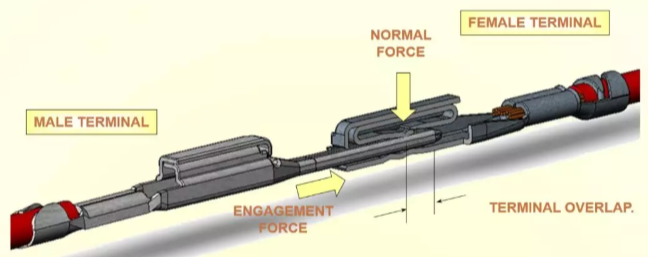

结合区公、母端子为电流或信号的传输而安装在一起时两者之间充分接触的区域。

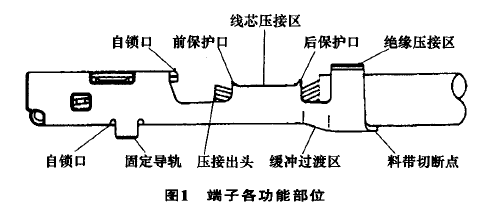

1.3 端子各功能部位示意图
自锁口端子在护套中的锁死装置，常规端子的自锁口一般有3个位置，端子的正面、端子背部、端子两侧面，其作用是将端子固定在护套内，防止端子退位（掉出护套外）。
线芯压接区是导线导体和端子的接触区域，电流和信号通过此接触区域在端子和导线及电器之间进行传输。同时也是保证电性能和机械性能最主要的一个区域。
绝缘压接区导线绝缘层和端子的接触区域，此区域的作用有2个：
① 防止导线绝缘层后缩引起的护套尾部有导线线芯裸露，在高电压的情况下出现电弧连接短路现象；
② 绝缘压接区域中端子尾部和导线包裹接触后，限制导线与端子之间的摆动幅度，防止由于大幅度的摆动带来线芯被折断的可能性。
固定导轨端子装入护套时的一个导向装置，固定导轨的主要作用有2个：
① 当端子装入护套时起导向作用；
② 端子装入护套后起到固定端子的作用，使端子不能在护套中转动或左右摆动，保证端子与端子、端子与护套的可装配性和稳定性。
料带切断点端子在冷冲压连接过程中，压接模具将端子和料带分离的位置。
前、后保护口在冷冲压连接过程中为保护线芯压接区中导线线芯不被损伤，在压接时经过挤压变形后留出的凸口。
压接出头导线和端子完成冷冲压连接后，前保护口前的导线线芯，即过渡区中的导线线芯。
缓冲过渡区为冲压连接过程中线芯压接区和绝缘压接区之间的区域，主要作用为冷冲压连接引起的形变和应力扩散的区域。
2 端子的分类
端子的种类多种多样，下面是一些分类方法。

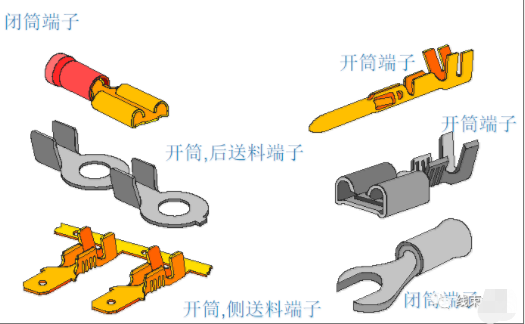

1) 按形式不同，分为开筒式和闭筒式
2) 按镀层不同，分为镀锡，镀银，镀金，镀镍等
3) 按连接类型分类，分为压接端子和焊接端子。

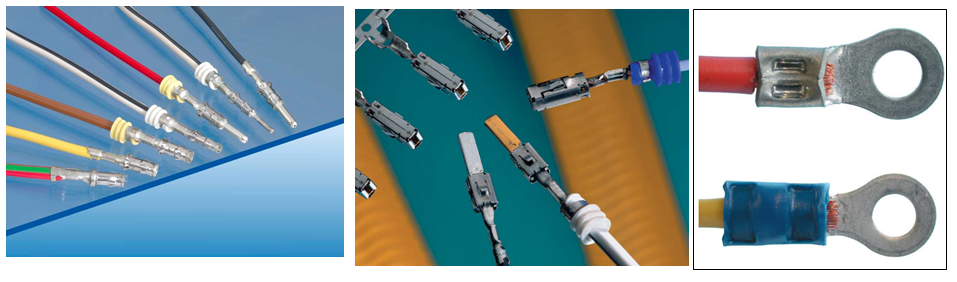

4) 按功能分类，分为插件端子（针形端子，片形端子）和接地端子（环形端子）。
3 端子的结构特点
端子主体一般采用铜及其合金等良导体材料，具有良好的导电性和机械强度，能够满足电气连接的要求。为了提高耐腐蚀性、抗氧化性和防生锈等性能，端子表面通常会进行镀银、镀金或镀锡处。
线束插件端子的结构一般有3个部分，弹片结构，配合结构，压接结构。
3.1 弹片结构

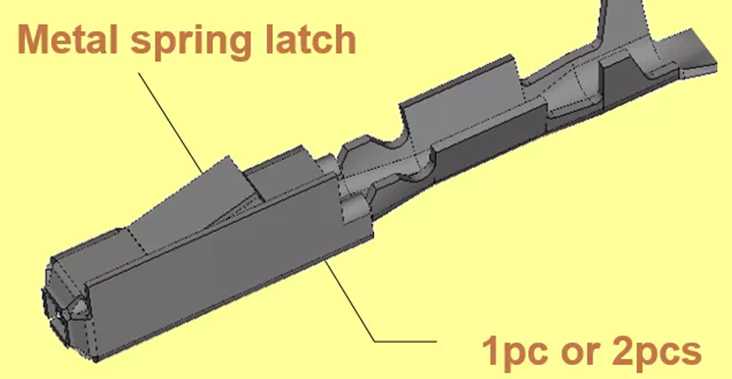

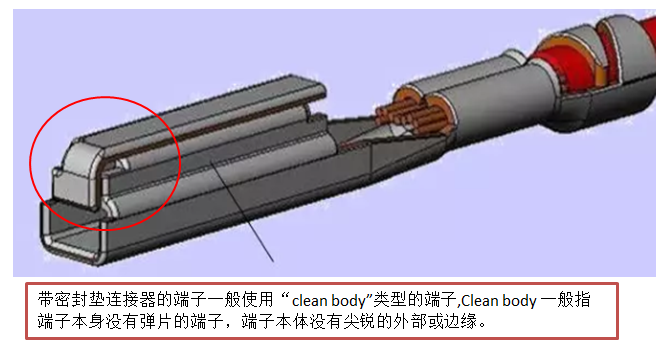

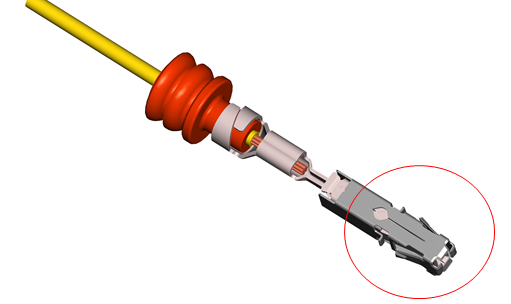

金属弹片位置通常在端子前端或内部特定处。前端弹片可直接与对接端子接触，内部弹片通过结构设计与插入端子配合。数量一般为 1 片或 2 片式，单片结构简单，双片相互配合增强连接稳定性。形状多样，有弯曲状、悬臂状等，弯曲状弹片有弧度可夹紧端子，悬臂状弹片一端固定一端自由，可弹性形变实现固定和接触。
3.2 配合结构
导向结构：为了确保端子能够准确、顺利地插入对接连接器或其他端子，通常会设置导向结构。例如，在端子的头部或侧面设置倒角、斜面等结构，引导端子插入正确的位置，避免因插入方向不正确而导致的损坏或连接不良。

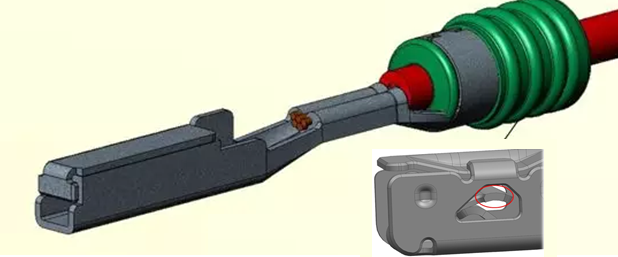

锁定结构：除了金属弹片提供的锁止功能外，端子可能还具有其他的锁定结构。例如，在端子的侧面或底部设置卡扣、凸起等结构，与对接连接器上的相应结构配合，防止端子在使用过程中意外脱出，保证连接的可靠性。

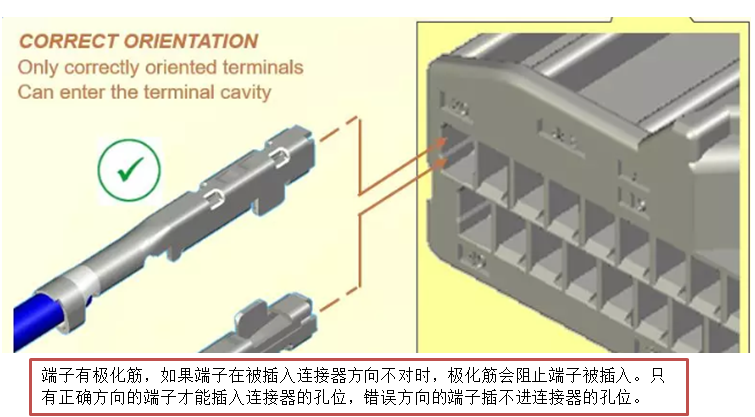

极化结构：有些非防水端子具有极化结构，即端子上设置有特定的形状、凸起或凹槽等，与对接连接器的极化结构相匹配。这样可以确保端子只能以正确的方向插入，避免因误插而导致的电路故障或设备损坏。
3.3 压接结构

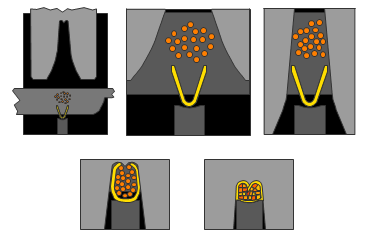

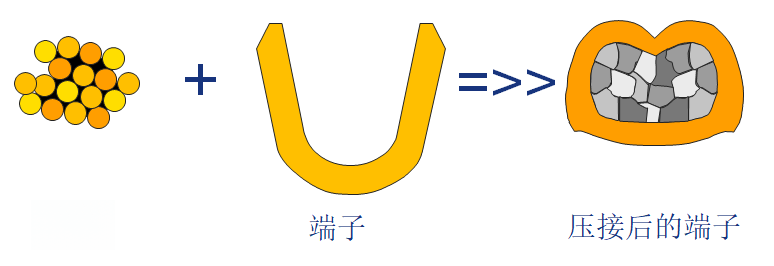

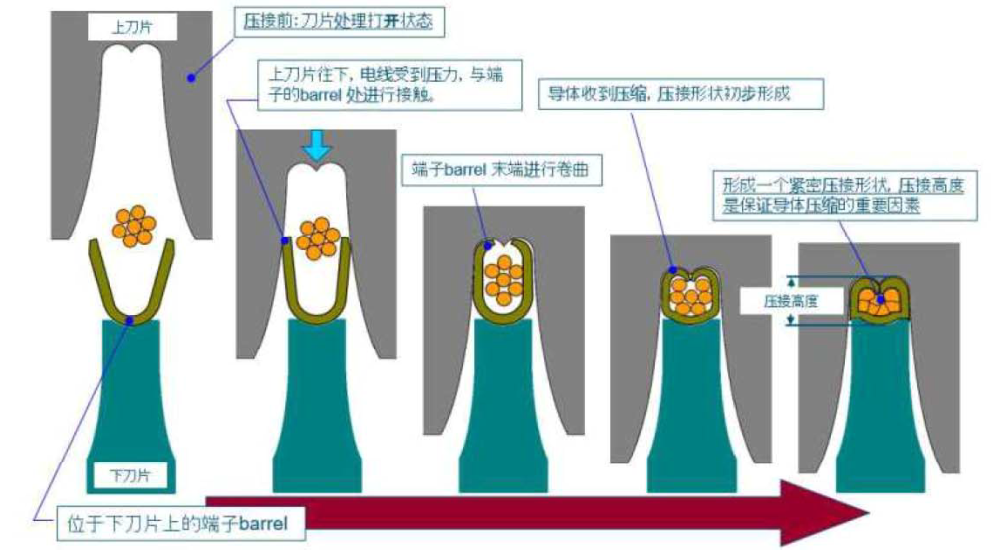

端子压接的本质，是利用压接模具对导线和端子施加足够压力，使线芯与端子材料发生塑性变形，并在局部形成稳定、低阻的金属接触界面。这个过程通常被理解为冷态连接，不依赖熔融，也不引入焊料。
从结果上看，一个合格的压接点至少要满足两个基本要求。
一是电气上接触稳定，接触电阻处于可控范围内，在额定载流和环境应力作用下不发生异常发热；
一是机械上具备足够保持力，能够承受拉脱、振动和弯曲应力，不在寿命周期内松脱或断裂。
对线束工程师来说，理解压接不能只停留在“压住就行”。
压接形成的是一个受材料、结构、设备和参数共同影响的连接系统。端子材料硬度、线芯股数、镀层状态、压接翼结构、压接高度、压接宽度，都会直接影响最终质量。
