散漫说，在整车NVH、电气可靠性日益严苛的今天，节点（Splice）的密封防护，早已不是"包一圈胶带"那么简单。本文主要来讲讲热缩管，以下为正文。

做线束的兄弟都清楚，节点（Splice）是整条线束里最脆弱的电气环节。无论是超声波焊接、还是压接，节点本质上都是把多根导线的铜芯剥皮、汇聚、再熔合——这意味着：

• 铜芯完全裸露，失去了原始绝缘层的保护；

• 焊点处金属晶格被破坏，电化学活性显著高于普通导体；

• 多股线汇聚处存在毛细缝隙，是水汽、盐雾天然的"虹吸通道"。

只要节点暴露在潮湿环境里，故障几乎是时间问题——不是"会不会坏"，而是"什么时候坏"。

1、整车上的"湿区"到底指哪里？

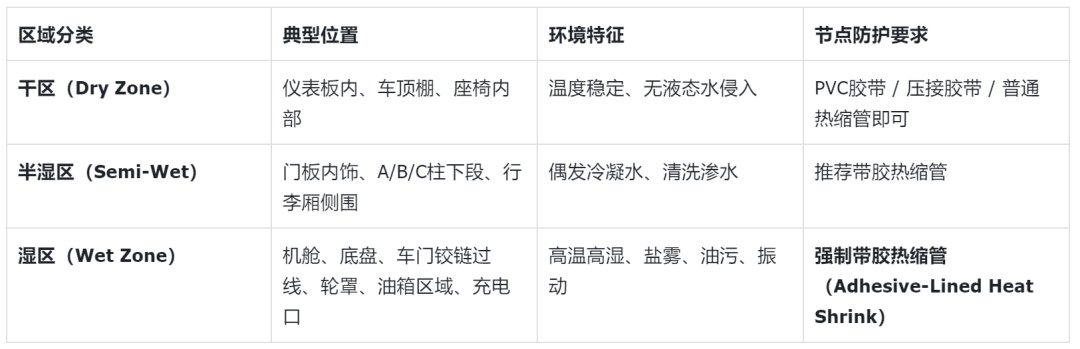

很多工程师对"湿区/干区"的划分还停留在感性认知。这里按主流主机厂的线束设计规范（参考大众VW 60306、通用GMW3173、福特ES-XU5T等），把整车划分为三类区域：

新能源车上还要额外关注电池包内部、电驱三合一接口、PTC加热器附近——这些区域虽然结构上密闭，但内部温差导致的冷凝水会反复"洗刷"节点，比传统机舱更恶劣。

2、普通热缩管 vs 带胶热缩管

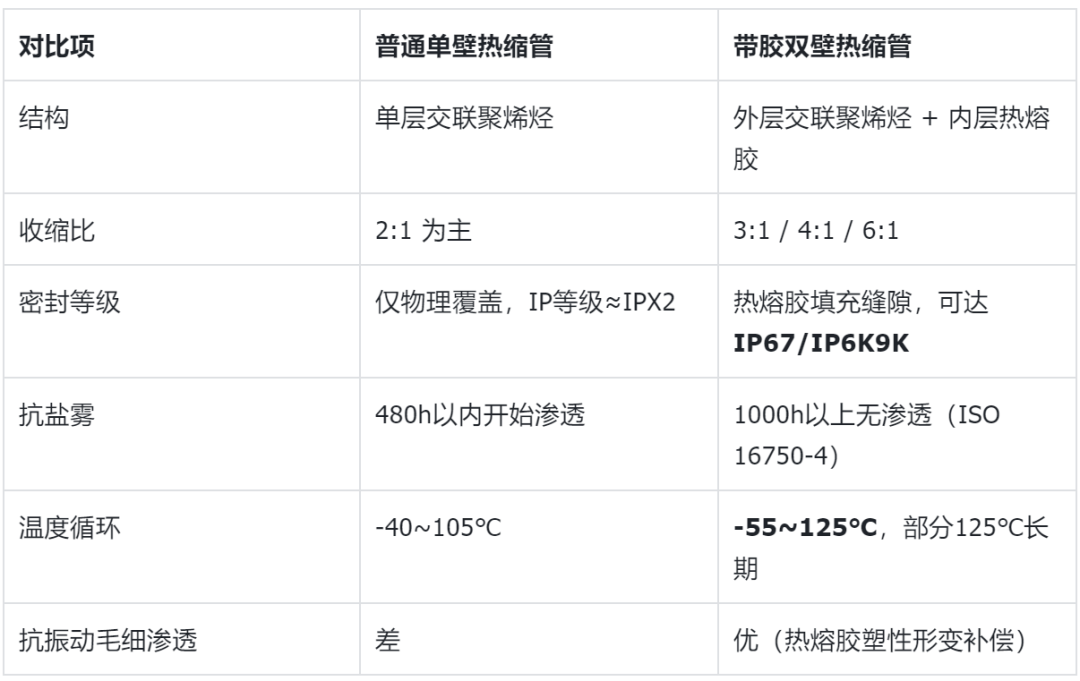

很多入行不久的工程师会问：双壁管、单壁管、带胶管，到底有什么本质区别？我把核心差异整理成下表：

带胶热缩管关键就在那一层热熔胶，它在加热收缩的同时熔融、流动、填充节点处的所有毛细缝隙，冷却后形成一个"管+胶+导线"的整体密封单元。

3、为什么湿区必须要用带胶热缩管

1）电化学迁移

铜芯在水汽 + 离子（盐分、尿素、清洗剂残留）环境下，会发生阳极溶解：

铜离子沿水膜迁移到相邻芯线，在阴极还原析出树枝状铜晶（Dendrite），最终造成绝缘电阻骤降乃至短路。普通热缩管挡得住液态水，但挡不住水蒸气分子（直径仅0.4nm）的渗透。带胶管的热熔胶层把水汽通道直接物理封死，从源头杜绝ECM（电化学迁移）。

2）毛细虹吸（Wicking）

多股绞合导线在节点焊接后，铜芯之间仍存在微米级缝隙。一旦节点一端暴露在水中，水会沿芯线逆着重力爬升数十厘米，污染上游线束。这就是为什么有些故障件拆开后，水迹能从机舱一路爬到仪表板背后。带胶热缩管的热熔胶在节点根部形成端面密封塞，直接切断虹吸路径。

3）热机械疲劳

机舱节点要承受：

• 发动机/电驱振动：10~2000 Hz，PSD 20 g²/Hz量级

• 温度循环：-40℃ ↔ 125℃，一天可能经历多次

• 介质冲击：机油、刹车液、冷却液飞溅

普通热缩管在反复温变下与导线之间会出现界面松动，振动放大后形成磨蚀。带胶管的热熔胶具有粘弹性，能跟随导线一起形变，把节点和管材"焊"成一体，振动疲劳寿命可提升5倍以上。

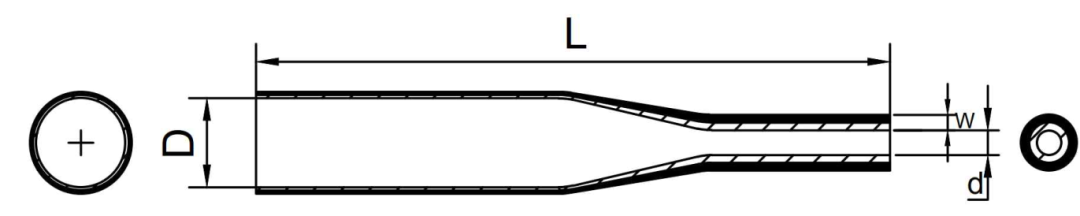

4、热缩管选型的注意事项

写给做线束设计、DV/PV验证的同行：

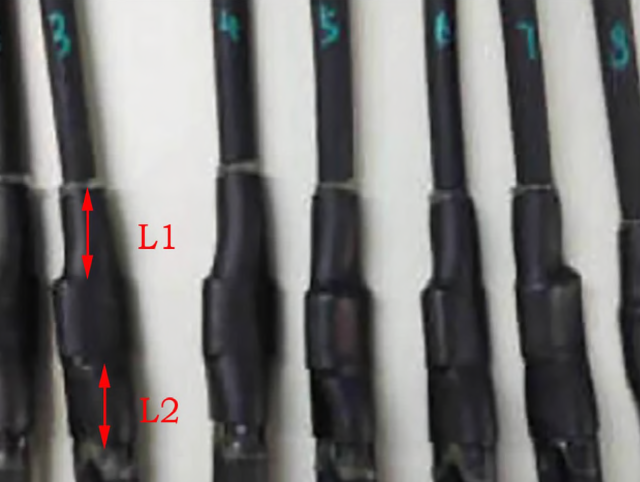

第一，节点位置规划阶段就要避开湿区拐角，尽量把节点布置在直线段，给热缩管留出至少节点长度1.5倍的两端富余量。推荐：卡点两侧热缩管应满足以下长度要求：单线端L1=15mm，多线端L2=20mm

第二，带胶管选型时不要只看收缩比，要重点核对热熔胶的软化点和工作温度。机舱建议选125℃长期耐温牌号（如Raychem ES2000、Sumitomo SUMITUBE B2），底盘/电池包附近建议150℃牌号。

第三，DV验证必须包含的几项：盐雾1000h（ISO 9227）、温度循环-40↔125℃ × 200cycles（LV 124）、高压水喷淋IPX9K（ISO 20653）、绝缘电阻在85℃/85%RH老化1000h后≥100MΩ。

第四，新能源高压线束的节点尽量避免使用Splice工艺，优先用环形端子+螺栓连接或专用高压连接器；不得已使用节点时，必须叠加带胶热缩管+二次绝缘外护套，做双重冗余。

5、热缩工艺注意事项

带胶热缩管不是万能神药，工艺窗口非常窄，现场最常见的三个翻车点：

第一，加热温度不够。热熔胶熔融温度通常在90~120℃，必须保证管材内壁温度达到熔胶完全流动的状态。用打火机、普通工业风枪"差不多就行"是大忌。推荐使用带温控的红外加热枪或闭环热风枪，温度建议设置在200~250℃，加热时间根据管径在20~60秒之间。

第二，收缩方向错误。必须从节点中心向两端推进，把空气和多余胶水挤出去。如果从一端开始烤，气泡会被封在管内，形成永久性渗水通道。

第三，胶水溢出量判定。合格的标准是两端各有一圈均匀的胶环溢出（俗称"出胶"），没出胶=密封失败，溢出过多=过烤、管材碳化。

线束智能机器人：线束工程师智能助手
