散漫说，一个好的线束设计，要求我们能预判这个方案在产线上会不会出问题，出了问题怎么识别、怎么拦截。本文主要聊聊汽车线束从导线到成品的完整制造过程，梳理每个关键工序在做什么、容易在哪里出问题。以下为正文。

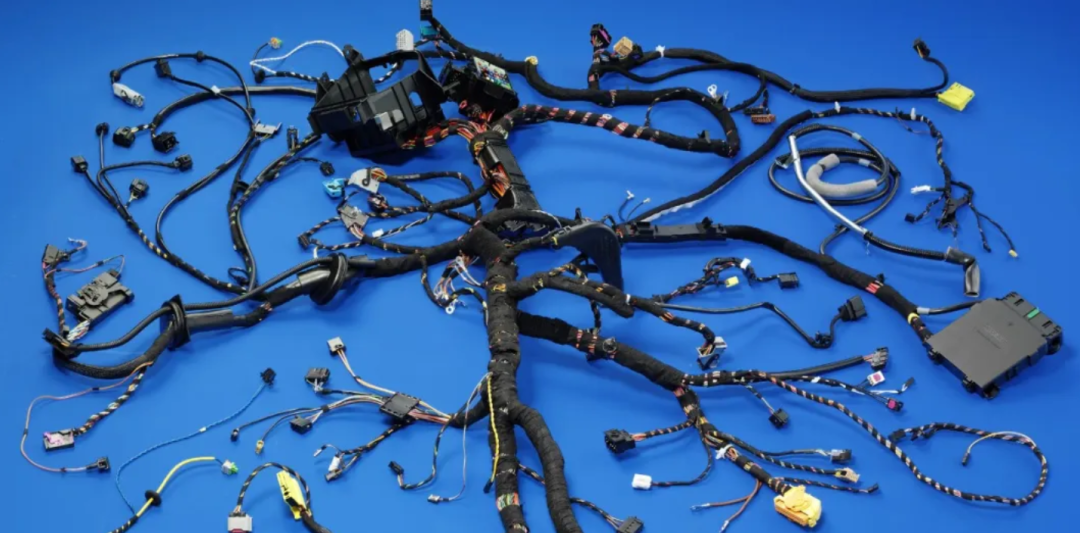

1、线束生产流程全景

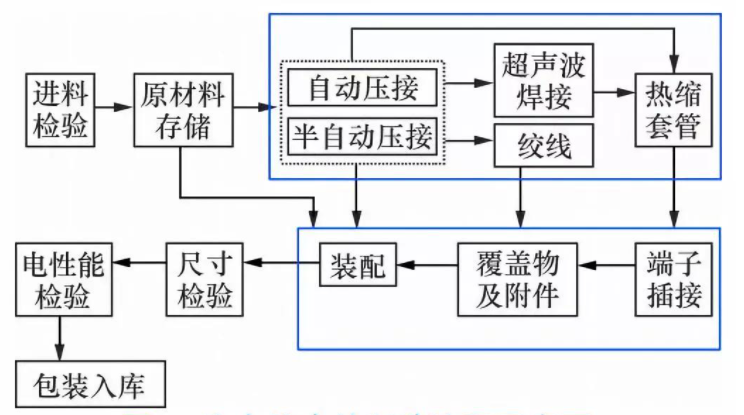

不同线束的复杂度差异很大，但线束生产的主流程是通的：

导线裁切 → 剥皮 → 端子压接 → 预装/插端子 → 分装（绞线/超声波焊接） → 屏蔽处理 → 布线/缠带 → 装配连接器 → 导通/电测 → 外观检查 → 包装入库

这十几个工序可以大致归为三个阶段：前道（导线准备与端子压接）、中道（预装、分装、屏蔽处理）、后道（布线、缠带、装配、检测）。

每个阶段的重点不一样：前道管的是单根导线的质量，中道管的是子模块的质量，后道管的是整根线束的成品质量。三个阶段的质量控制方法差异很大，下面逐个展开。

2、前道工序

前道工序是整个线束制造的起点，也是最容易出批量性质量问题的阶段。

2.1 裁线与剥皮

裁线听起来简单，就是把导线按图纸要求的长度切出来。但实际上有几个参数需要严格控制：

裁线长度。导线长了浪费材料、增加线束重量；短了装不到连接器上。一般裁线公差控制在±5mm以内，特殊分支可能更严。裁线机需要定期用标准样件校核长度精度。

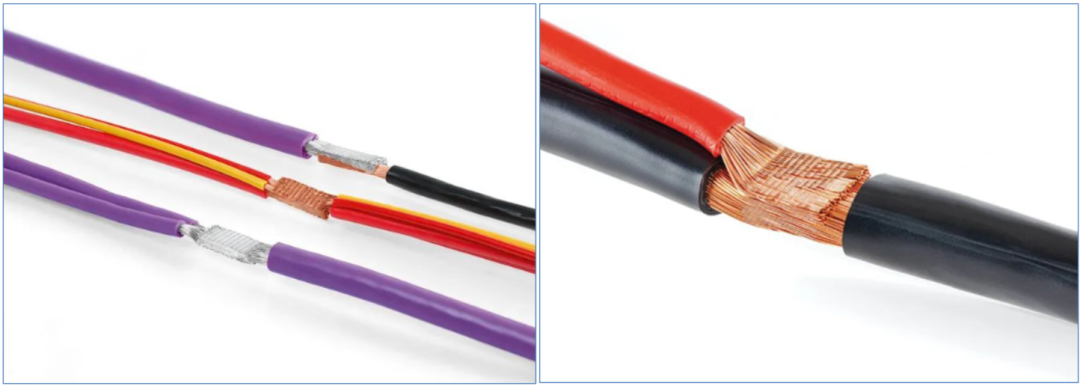

剥皮长度。剥皮太短，端子压接时导线伸入不够，导体和端子接触面积不足；剥皮太长，压接后导体裸露过多，存在短路风险。剥皮长度一般在4-8mm之间，具体取决于端子规格和压接模具的设计要求。

切口质量。切口要平齐，不能有散丝、铜丝拉长或切断不全。切口质量不好，压接时容易产生飞丝、断丝，直接影响压接可靠性。QC/T 1067里对剥皮后的导体状态有明确要求——切口平齐、导体无损伤、绝缘层无残留。

裁线剥皮通常是全自动裁线机一次性完成，机器的重复精度决定了这根导线的基础质量。所以产线上裁线机的日常点检、刀片磨损状态检查不能省。

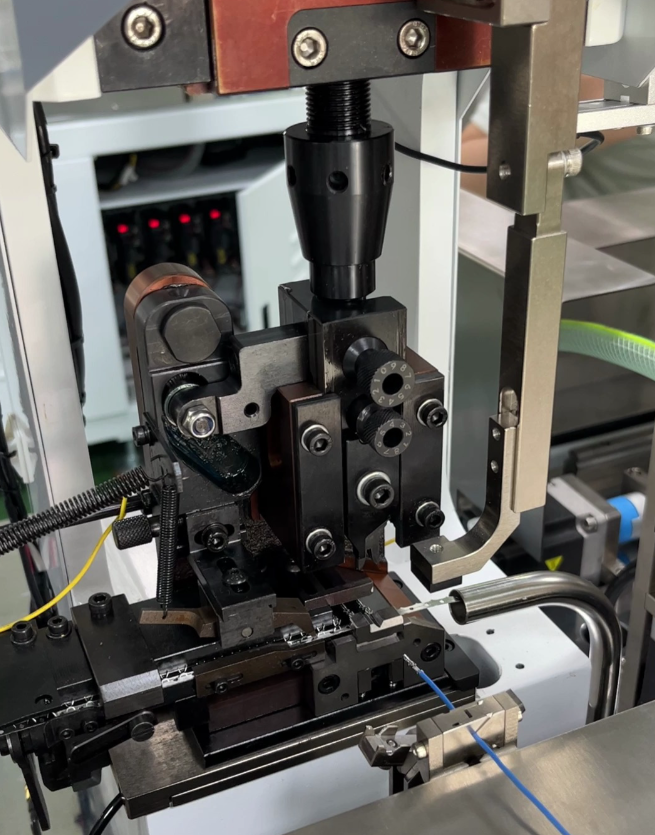

2.2 端子压接

这是整个线束制造中最重要的工序，没有之一。

关于压接的原理和工艺细节，我之前专门写过一篇文章详细讲（《汽车线束端子压接技术：原理、工艺与验证》），这里重点说制造现场怎么管控压接质量。

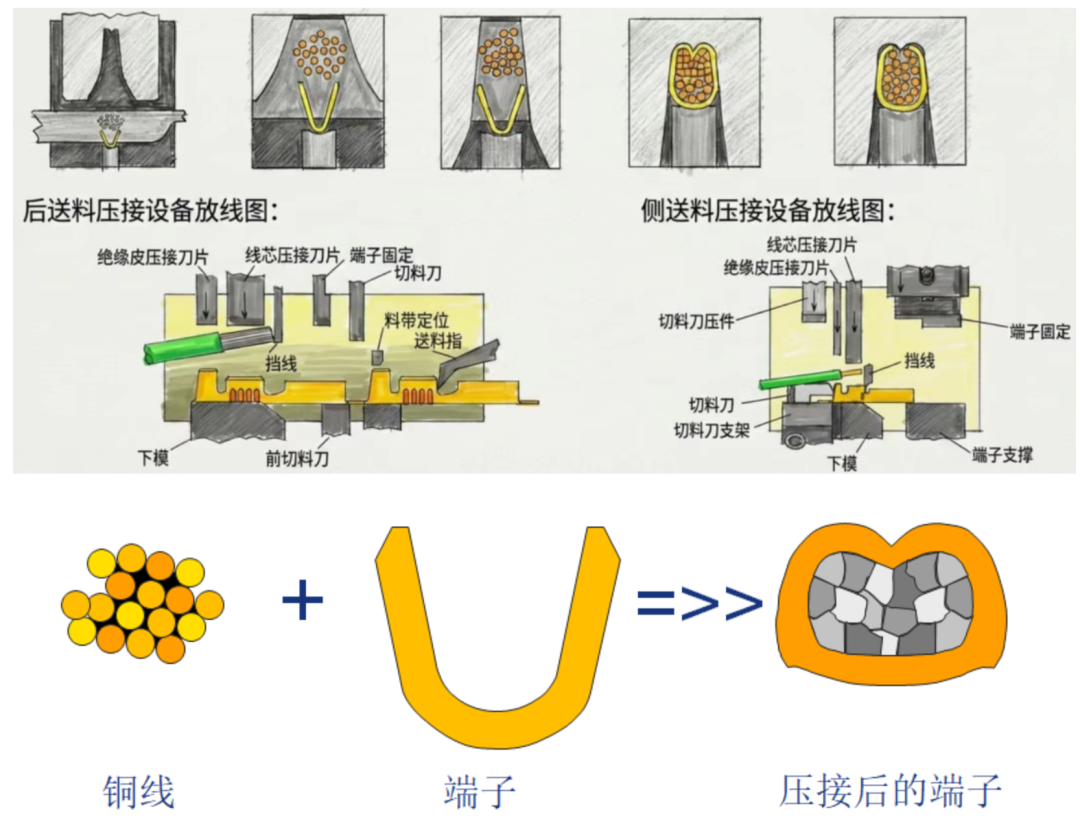

压接高度和压接宽度是压接质量的核心参数。不同端子规格有对应的压接高度公差带，通常公差在±0.03mm到±0.05mm之间。压接高度偏大，导体和端子之间接触不充分，压接电阻高；偏小，导体可能被过度压缩导致损伤甚至断裂。压接宽度的控制同样关键，它影响端子的机械保持力。

制造现场的管控方式：

• 压接机每2小时至少测量一次压接高度，记录在SPC控制图上，实时监控Cpk

• 更换端子卷盘或压接模具时，必须重新做首件验证——截面分析 + 拉脱力测试，确认压接参数在合格范围内再批产

• 拉脱力测试根据端子线径组合，按USCAR 21规定的测试方法和判定标准执行

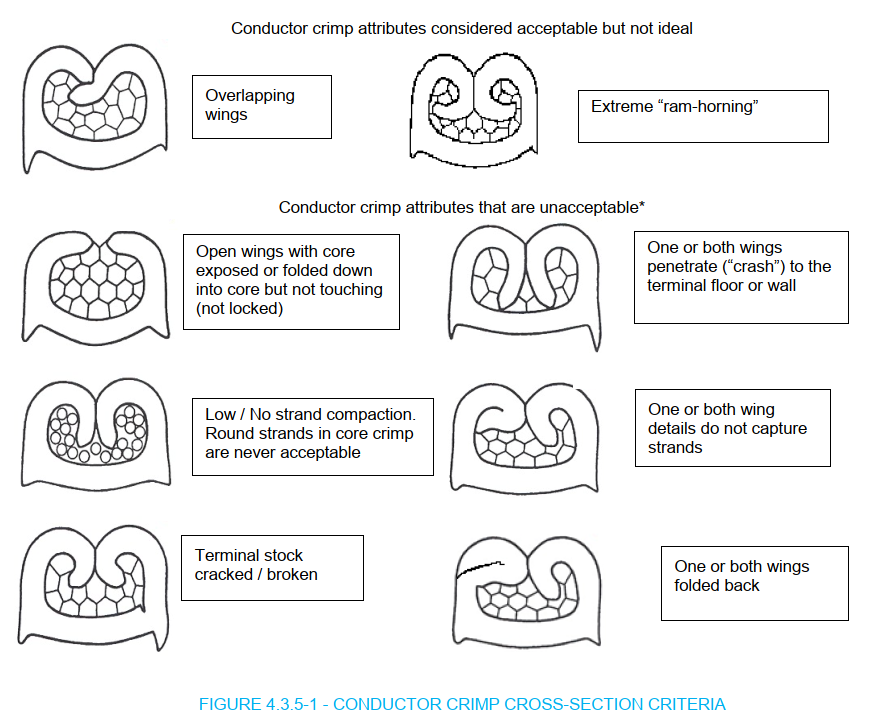

截面分析是压接质量的有效方法。截面分析要看几个东西：导体是否完全填充压接区、铜丝之间是否有明显空隙、端子翼是否完全闭合、导体有无断裂或过度压缩。QC/T 1067和USCAR 21对截面分析的要求是互补的，国内项目通常以QC/T 1067为基准，合资或出口项目会同时引用USCAR 21。

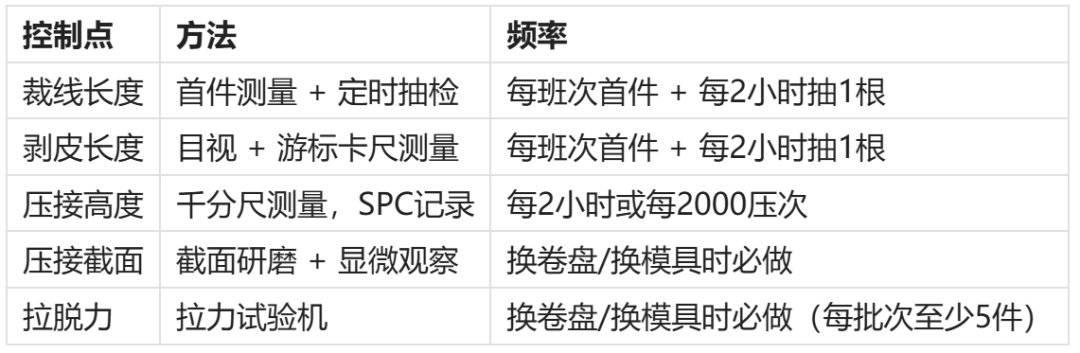

2.3 前道工序质量控制要点

前道工序的质量控制，核心是批次性缺陷的预防和过程能力监控。

一个容易忽略的点：模具磨损。压接模具在使用一定次数后（通常8-15万次），压接高度会逐渐漂移。如果不做定期的模具保养和更换预警，很容易出现批量性压接不良。产线上一定要有模具寿命台账，不能等压接高度报警了才换模。

3、中道工序

3.1 插端子与穿护套

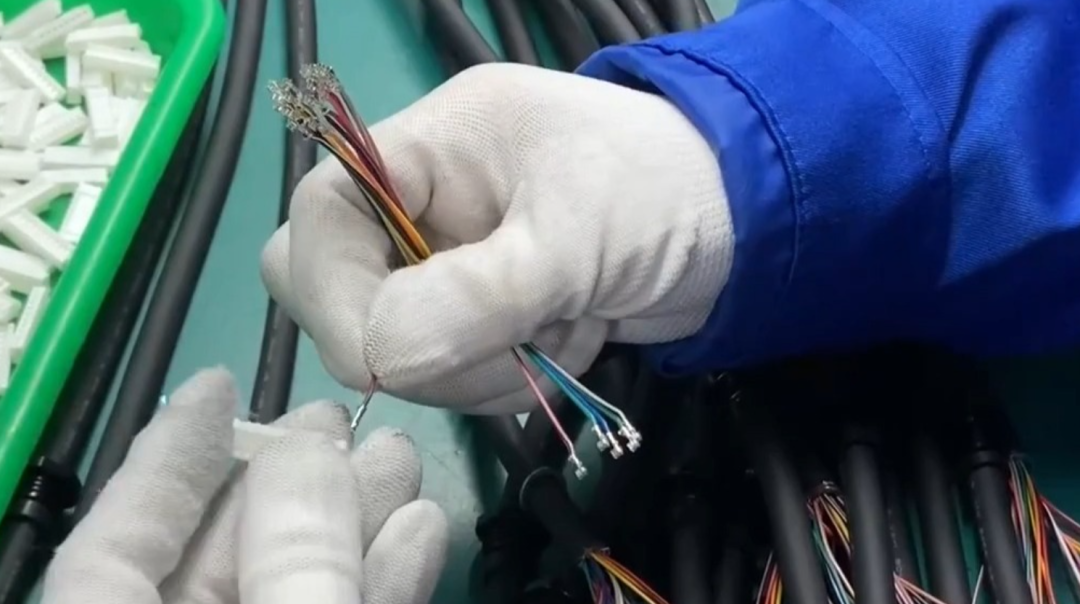

预装工序是把压好端子的导线插入连接器护套内。这道工序看似简单，实际上有几个常见的坑。

端子到位检测。端子插入连接器时，必须听到或感觉到"咔嗒"一声——这是一次锁止机构挂住端子的标志。如果端子没有完全推到位，一次锁没有挂住，连接器装配后端子可能在振动中退出来。产线上通常用两种方式确认：一是操作员用手轻轻回拉导线检验有没有锁住，二是在最终电测环节通过推力测试来验证。

二次锁。很多连接器在端子插入后还有一个独立的二次锁止件，需要额外装配。不少质量问题就出在这里：二次锁忘了装、没装到底、或者装反了。二次锁的状态检查应该是预装工位的必检项。

同色线防错。一根线束里往往有多根颜色相同或相近的导线，插端子时很容易插错孔位。产线上一般通过以下几种方式防错：护套孔位图贴在工位上对照、不同回路用不同颜色的标记管套在导线上、或者用自动插端机（带视觉检测）来降低人工出错的概率。

3.2 绞线与超声波焊接

在线束中，有些节点需要将多根导线并联在一起——比如电源分配点、接地点。实现方式有两种：卡环压接和超声波焊接。

卡环压接是将多根导线用一个较大的端子（如U型端子、环形端子）统一压接。质量要点：导线总的截面积不能超过端子压接区域的容纳范围；压接点不能离压接区域太近（一般至少保留5-10mm的绞合段），避免应力集中在压接根部。

超声波焊接是利用高频振动使铜丝之间产生原子级结合，不需要额外的焊接材料。相比卡环压接，超声波焊接的节点电阻更低、机械强度更高，在高压线束和电源分配节点上用得越来越多。质量判定方法：

• 焊点外观：铜丝熔合均匀、无过烧变色、无散丝

• 焊点强度：通过拉力试验验证

• 焊点截面积：焊接后截面积不能过小（通常要求不低于导线总截面积的70-80%）

• 焊接参数（振幅、压力、时间、能量）由工艺验证锁定，量产时不得随意调整

3.3 屏蔽处理与防护管安装

对于有EMC要求的信号线，导线外层需要做屏蔽处理。常见的做法：

屏蔽网翻折后用热缩管固定，热缩管的收缩温度和收缩时间由工艺文件规定

屏蔽网翻折后与接地端子连接，接地电阻要符合设计要求（通常要求≤10mΩ）

注意：热缩管收缩后不能有气泡、褶皱或未完全收缩的情况，任何一处缺陷都可能导致屏蔽层进水腐蚀

防护管（波纹管、PVC管、编织套管等）的安装时机通常在布线缠带之前或与缠带同步进行。安装时要保证管子的起止位置与图纸一致，切口不能有毛刺，管子与连接器尾部的接口处要用胶带或护套做密封过渡。

4、后道工序

到了后道工序，整根线束的形态开始成型。这部分直接影响线束的尺寸精度、外观质量和装配适应性。

4.1 工装板布线

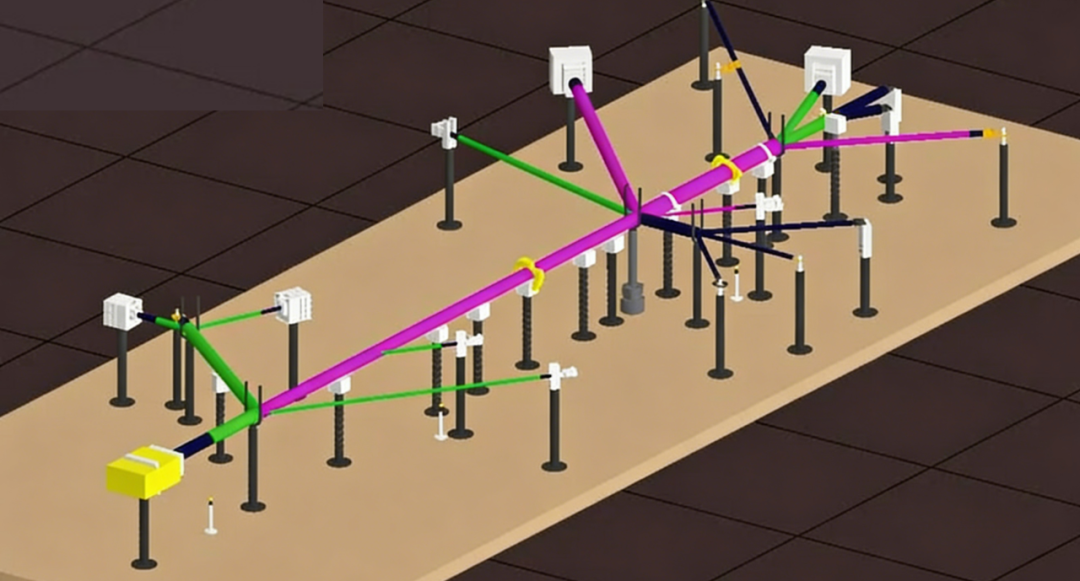

线束的分支走向是在工装板上实现的。工装板就是按照线束2D图纸1:1制作的一个布线平台，上面有分支定位销、卡扣安装点和长度标记。

工装板的精度直接决定了线束成品的尺寸精度。一根线束可能有几十个分支长度、几十个卡扣位置——这些尺寸的正确性完全依赖于工装板上的定位点是否准确。工装板本身就是一个需要定期校核的检具：定位销是否松动、长度标记是否磨损、新增分支点是否及时更新。

布线时的几个基本规则：

• 从主线束开始布，先主干后分支

• 分支长度要按工装板上的标记线走，不能凭感觉拉

• 导线交叉处按图纸要求的层次关系排列，不能乱

• 布线完成后要自检（对照图纸核对每个分支的回路数量和走线方向）

4.2 缠带与包扎

缠带是线束制造中自动化程度最低的工序之一，依赖人工操作的比例很高，因此一致性是缠带质量的最大挑战。

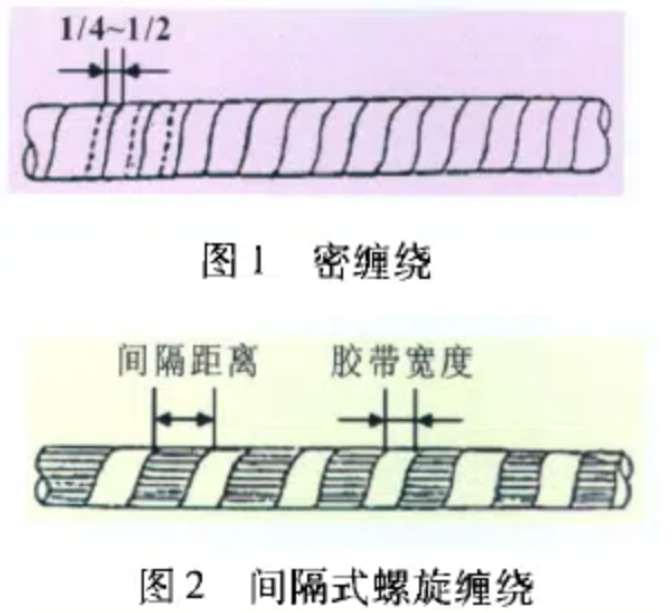

常见的缠带方式有几种：

• 全缠：胶带螺旋式缠绕，下一圈覆盖上一圈的1/2或更多。用于需要全保护的区域

• 点缠：在特定位置（如分支点、卡扣安装处）缠几圈固定，其他地方不缠

• 花缠：间隔式缠绕，圈与圈之间有一定间距，主要用于防散线而非防护

缠带的质量检查点：

起止位置必须与图纸标注一致，公差通常为±10mm。缠少了露出导线，缠多了可能影响卡扣安装或连接器装配

• 重叠率（全缠时）一般要求50%以上，保证覆盖完整

• 缠带松紧要均匀，过松会脱落，过紧会导致导线局部受压变形

• 分支点处的缠带尤其重要——线束最脆弱的地方就是分支点，缠带必须有足够的覆盖长度和强度来保护分支处的导线

4.3 连接器装配与出线方向

连接器装配是后道工序的收尾环节，也是线束功能和外观的最后一道组装关。

出线方向。很多线束质量问题出在连接器尾部导线的出线方向上。装车后，连接器尾部的导线需要有一定长度的直线段来释放应力。如果出线方向不对——比如导线在出连接器后立即大角度弯折——端子的根部会持续受力，长期振动后可能出现端子松脱。USCAR 38对连接器出线方向有详细的设计指南，制造端则需要保证装配时出线方向和预留直线段长度与图纸一致。

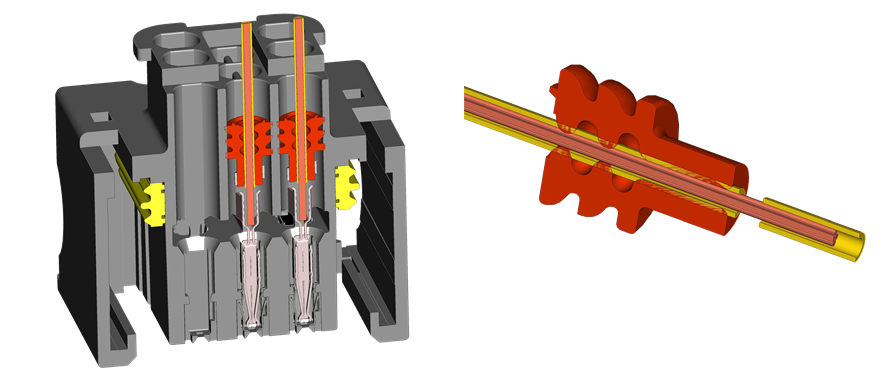

护套密封。防水连接器的尾部密封（密封塞、盲堵、护套）必须装配到位。密封塞有没有压紧、盲堵有没有漏装、护套有没有推到止位——这些外观检查在终检时必须逐项确认。

5、检测与质量控制体系

前面讲的是每个工序的质量要点，这里把整个质量控制体系串起来。

5.1 在线检测

导通测试是每根线束出厂前必做的100%全检。导通仪按照线束的回路关系表自动逐回路检测，确认：回路导通、无断路、无短路、无错接。导通测试仪的分辨率和测试电流需要根据线束类型选择——高压线束需要用耐压仪做额外的绝缘电阻和耐压测试。

气密测试用于防水连接器的密封性验证。对连接器密封腔施加一定气压，检测是否有泄漏。

外观检查。终检的目视检查内容包括：连接器是否损伤、端子是否可见（未完全插入）、缠带是否完整、卡扣方向和位置是否正确、标签是否清晰可读。

5.2 首件检验与巡检

首件检验（First Article Inspection）是量产质量控制的第一道防线。每批次生产的第一根线束（或换模、换线、换班后的第一根），必须做全尺寸测量和全项检查，确认所有参数合格后才能批产。

巡检（Process Patrol Inspection）是产线上由专职巡检员执行的定时检查。巡检不能只在工位上走一圈就算完，要做实际的测量记录：压接高度抽查、缠带起止点测量、分支长度核对。巡检记录是质量追溯的关键证据。

5.3 过程控制与缺陷速查

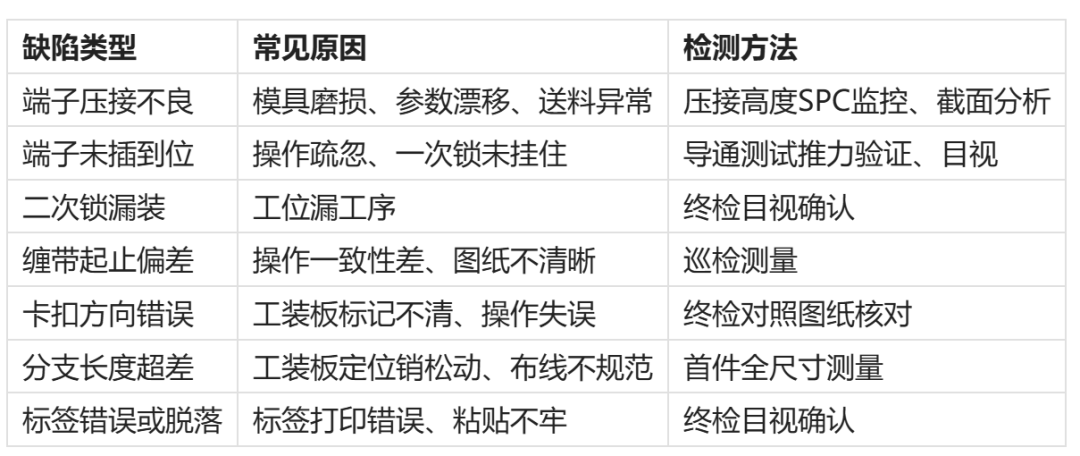

线束量产中常见的质量缺陷，大部分在巡检中就应该发现：

5.4 质量控制工具在线束生产中的应用

线束产线上最常用的三个质量工具：

CP（控制计划）。把每个工序的控制项、控制方法、检测频率、反应计划写成一张表。CP是产线质量控制的操作手册，不是摆设。我在审产线时经常发现一个问题：CP里写了"每2小时检查一次"，但巡检记录上只有4次记录——说明中间有漏检。

SPC（统计过程控制）。在线束生产中，SPC主要用于压接工序的压接高度监控。通过Cpk（过程能力指数）判断压接工艺是否稳定。Cpk<1.33时说明过程能力不足，需要排查模具状态或设备精度。Cpk>1.67说明过程能力良好。

FMEA（失效模式与影响分析）。制造FMEA（PFMEA）在生产工艺开发阶段就要做，识别每道工序可能的失效模式，提前规划预防和探测措施。比如压接工序的PFMEA会评估"压接高度超差"的失效影响（端子接触不良、电性能下降），然后确定预防措施（首件验证、定时测量SPC）和探测措施（截面分析、导通测试）。

6、设计工程师去线束厂应该看什么

最后聊聊如果你是个设计工程师，偶尔去线束厂出差，应该重点关注什么。不是为了代行质量工程师的职责，而是确保你的设计在产线上被正确地实现了。

第一，看压接工序的过程能力。去产线先去看压接工位的SPC控制图。

第二，看工装板与图纸的一致性。抽一根正在布线的线束，对照图纸核对几个关键的分支长度和卡扣位置。工装板上的定位点如果偏差了，做出来的整批线束全都偏。工装板的定期校核记录也要看一眼——多久校一次、上一次校核是什么时候、有没有偏差记录。

第三，看巡检记录与不良品处理。巡检记录是不是按时填的、不良品是怎么标识和隔离的、返工品的追溯能不能找到。这些细节反映的是一个线束厂的质量管理文化。如果巡检记录本上空了一大片、不良品和良品混放在一起——这个供应商的质量风险就需要重新评估了。

第四，看包装防护。线束出厂前的最后一道关是包装。线束在运输过程中不能受挤压、不能泡水、不能落灰。连接器端面有没有加保护盖、线束是盘圈包装还是直挂包装（取决于线束长度和运输条件）、包装箱内有没有防潮措施。这个环节被忽视的频率最高，但它直接决定了线束到装配线的状态。

小结

线束生产制造看着工序多，但核心逻辑不复杂：前道管单线质量，中道管子模块质量，后道管成品质量，检测贯穿始终。

对设计工程师来说，看懂生产不是为了去取代工艺工程师的工作，而是为了让你的设计经得起产线的考验。一个好的线束设计，不只是图纸上的尺寸和标注都对，而是你能预判这个方案在产线上会不会出问题，出了问题怎么识别、怎么拦截。
