汽车低压线束生产工艺与成本分析
低压线束是整车低压电源、信号传输和控制指令传递的核心载体，广泛应用于车身、内饰、机舱、灯具等区域。
整车大约会用到 2000 米左右不同规格导线（特斯拉做到1000米以内）。线束的结构与性能直接影响整车的电气可靠性、安全性及可维护性。
本文从电线、连接器、端子、包裹材料的类型与功能，线束加工工艺技术要求，汇总成本构成要素与设备节拍数据，分享给大家参考。
一、低压线束一般结构
1、低压线束结构组成
低压线束(Low Voltage Wire Harness)主要由电线、连接器、端子、密封圈、胶带、支架等部分组成，承担电力传输和信号传递的核心功能。

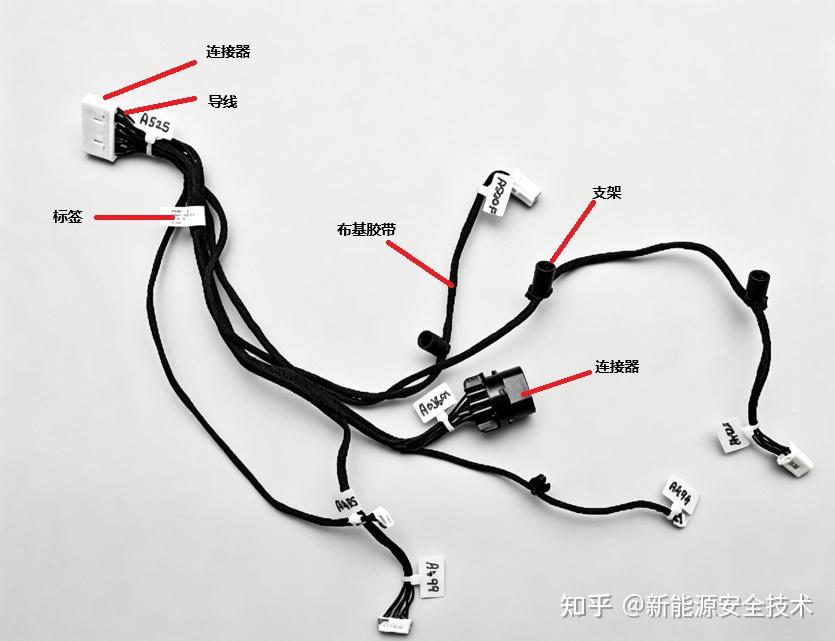

根据布置区域不同，低压线束通常可分为发动机线束、仪表板线束、车身线束、车门线束、顶棚线束、车灯线束等，各线束系统之间通过连接器相互对接，形成完整的整车电气回路。
2、导线结构及类型

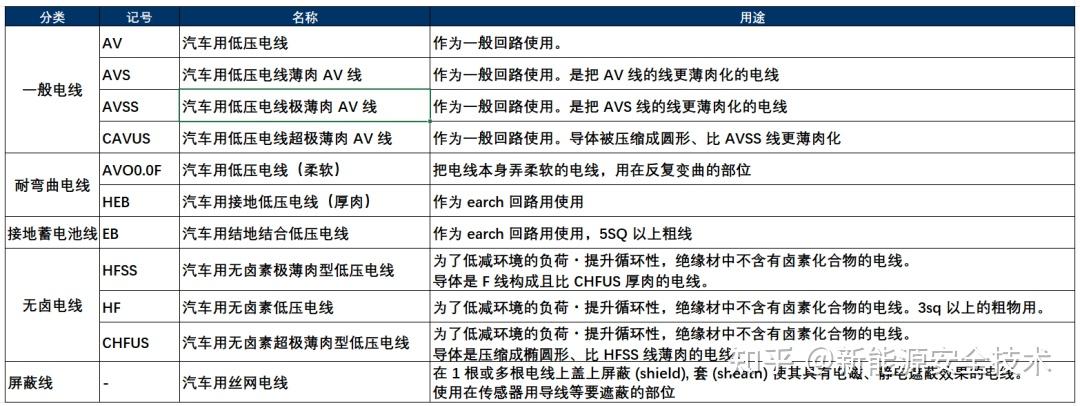

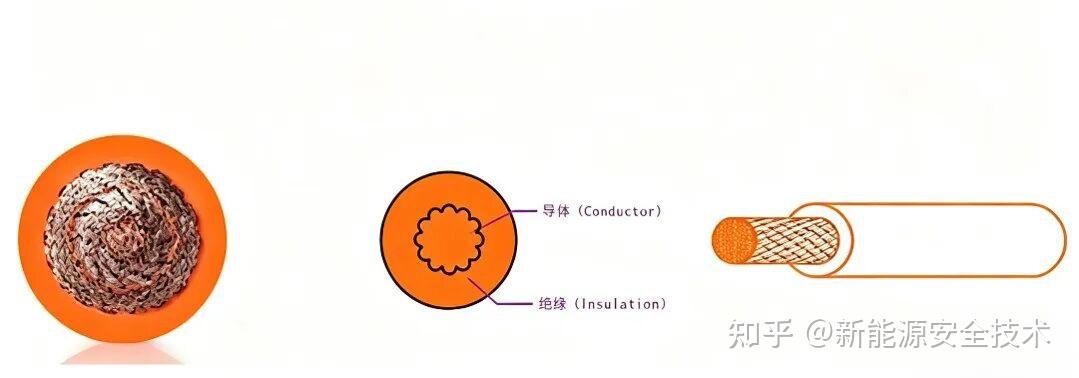

导线（Wire）是电流与信号的载体，由多股绞合铜丝、绝缘体、护套等部分组成。
导线由线型、线径、颜色三要素构成：
（1）线型：对应不同耐温要求，如 WA 、WK、WE ，发动机舱等高温区域需使用高耐温线型。
（2）线径：从 0.35mm² 到 25.0mm² 不等，线径越大承载电流能力越强，动力系统使用大线径电线，信号系统使用小线径电线。

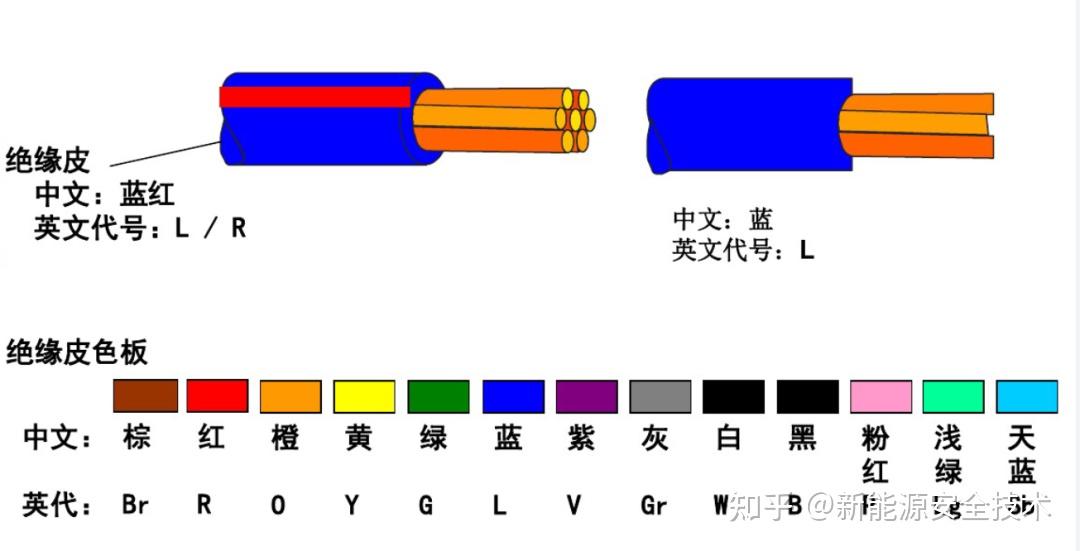

（3）颜色：汽车线束中有成千上万根导线，但可用的单色颜色有限。为了区分每个回路，便出现了双色线。双色线通过“主色+辅色”的组合，将可用的颜色编码数量呈几何级数增加。
例如：红色为主色，搭配黑、白、黄、蓝等不同辅色，可以形成R/B（红黑）、R/W（红白）、R/Y（红黄）……每一个组合代表一个不同的、特定的回路。便于生产和维修时快速识别。
3、连接器(Connecter)
连接器是电路的连接节点，大部分连接器都有一对匹配的壳体（有公母之分，一般分开卖）。
（1）普通连接器的结构：

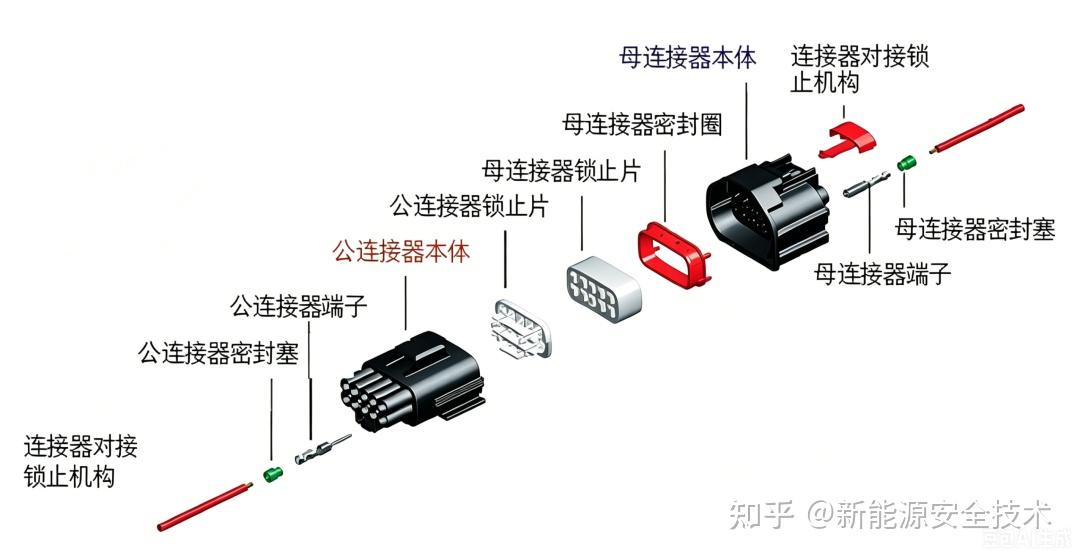

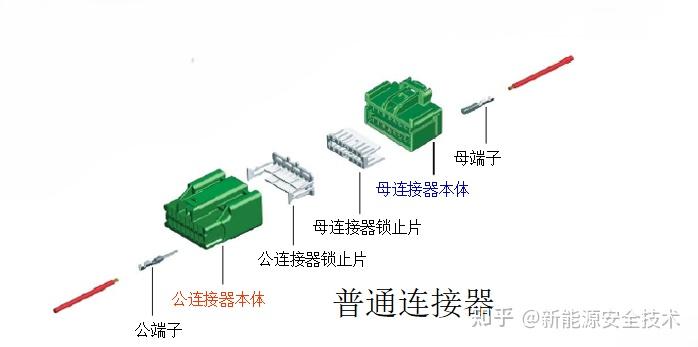

（2）防水连接器的结构

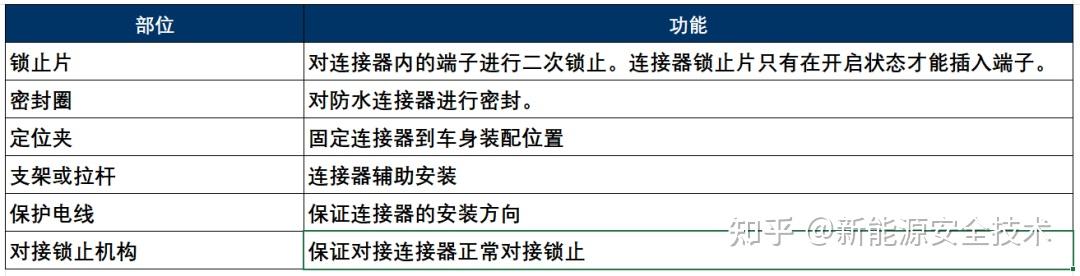

（3）连接器各结构的对应功能：

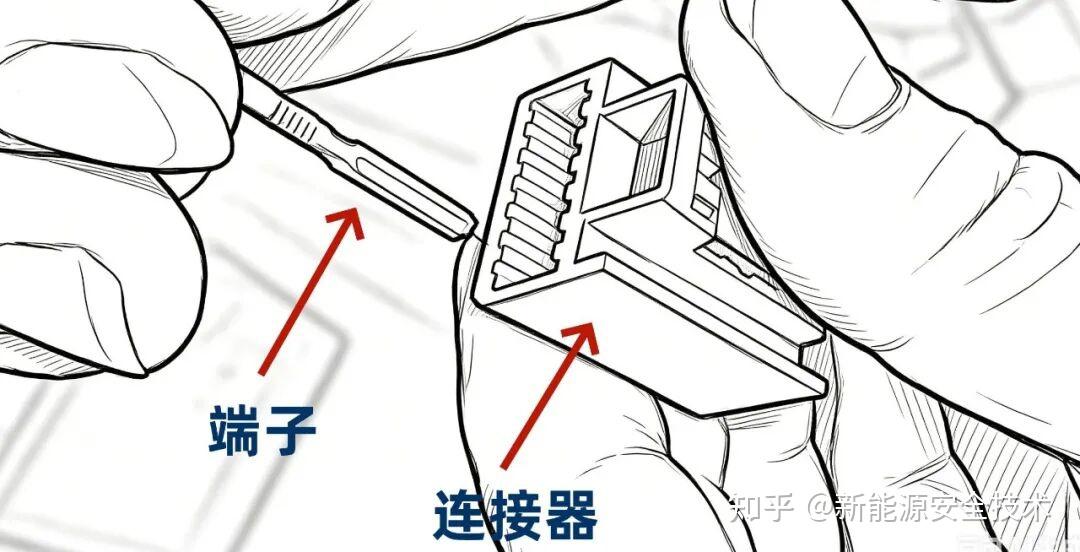

4、端子（Terminal)
端子是电气连接中用于传递电信号或导电的接线终端。通常由导电材料（黄铜、磷青铜等）制成，表面可进行镀锡、镀金或镀银处理以提升耐腐蚀性和导电性能。
端子经压接或焊接工艺固定于导线端部（剥去绝缘层的部分），插入连接器壳体或直接锁紧在接线端子上。
端子的分类：
（1）插件端子
带弹性接触的金属插针 / 插孔，配套塑胶外壳组成插头 / 插座，成对对插使用。
一般用于设备内部线束对接、整车线束、家电等需要频繁插拔等，如汽车大灯、仪表、电机引线、家电内部连线、PCB 板接插件。
其特点：拆装方便、可防水 、防振等。

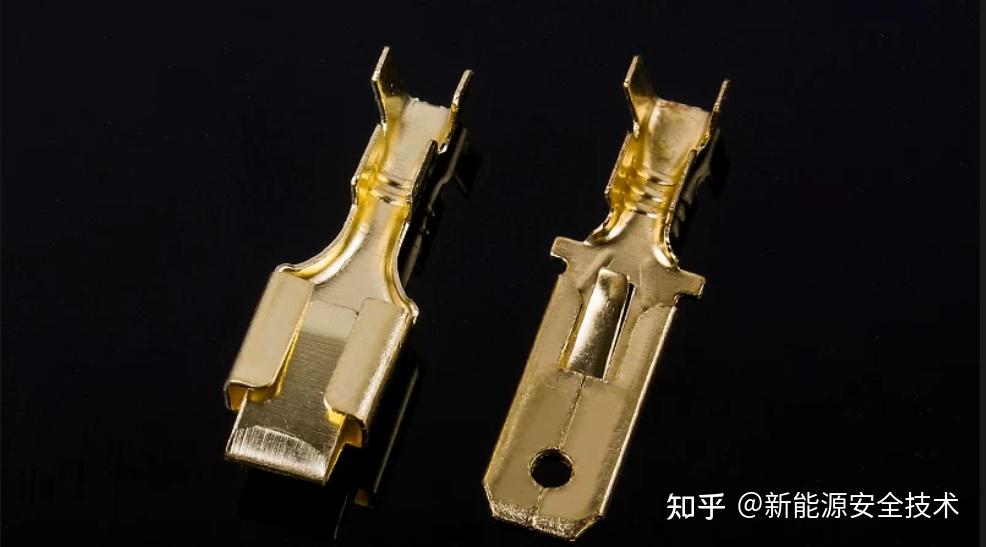

（2）插片端子
扁平金属弹片 / 插片，一般用于低压大电流、简易快速接线，不频繁插拔的部位，如家电温控、继电器、开关、电源引出线、线束分支连接等。

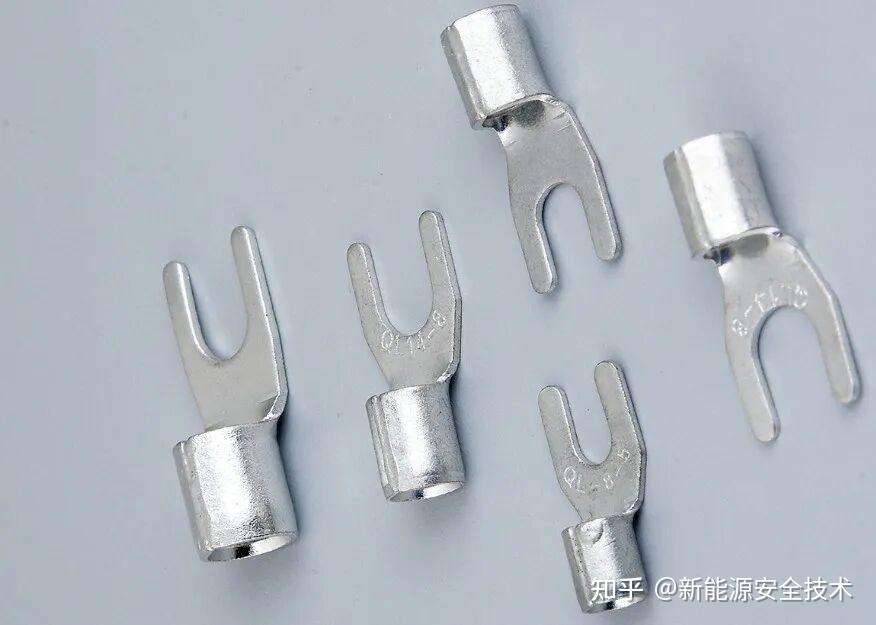

（3）裸端子
纯金属压接头，无绝缘护套，压接在电线末端，靠螺丝 / 螺栓锁紧固定。
一般应用于配电箱、端子排、空气开关、接触器、设备接地、大功率主线等，必须螺丝紧固、要求连接牢固、耐震动的工业 / 配电场合。
其特点：耐压耐流高、连接可靠，裸露金属需注意防触碰、防短路。
（4）闭式端子

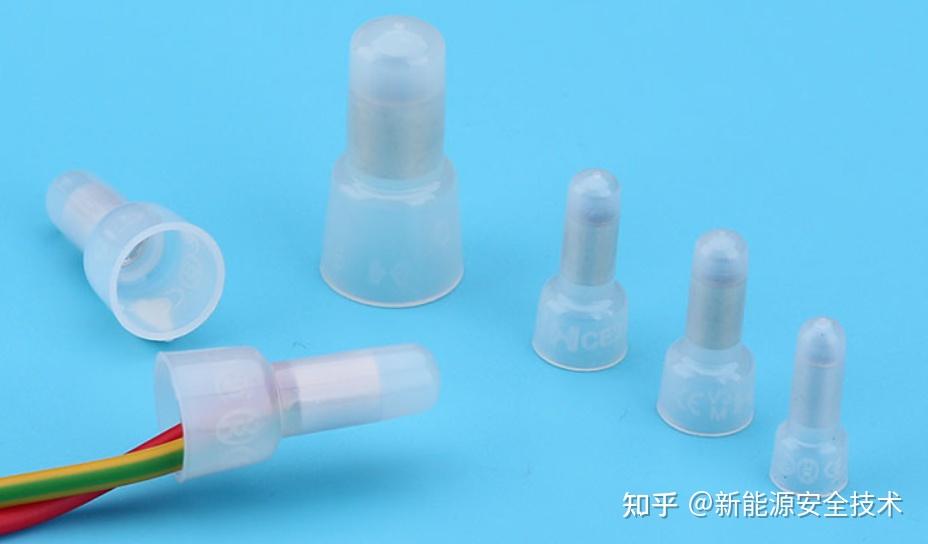

整体封闭绝缘外壳，内部金属套管，压接后完全包裹导线接头。
一般应用于多根导线并接、线头续接、室内布线、家装线路。
其特点：绝缘性好、防触电、防短路，只做导线对接，不用于大电流主回路。
5、包裹物

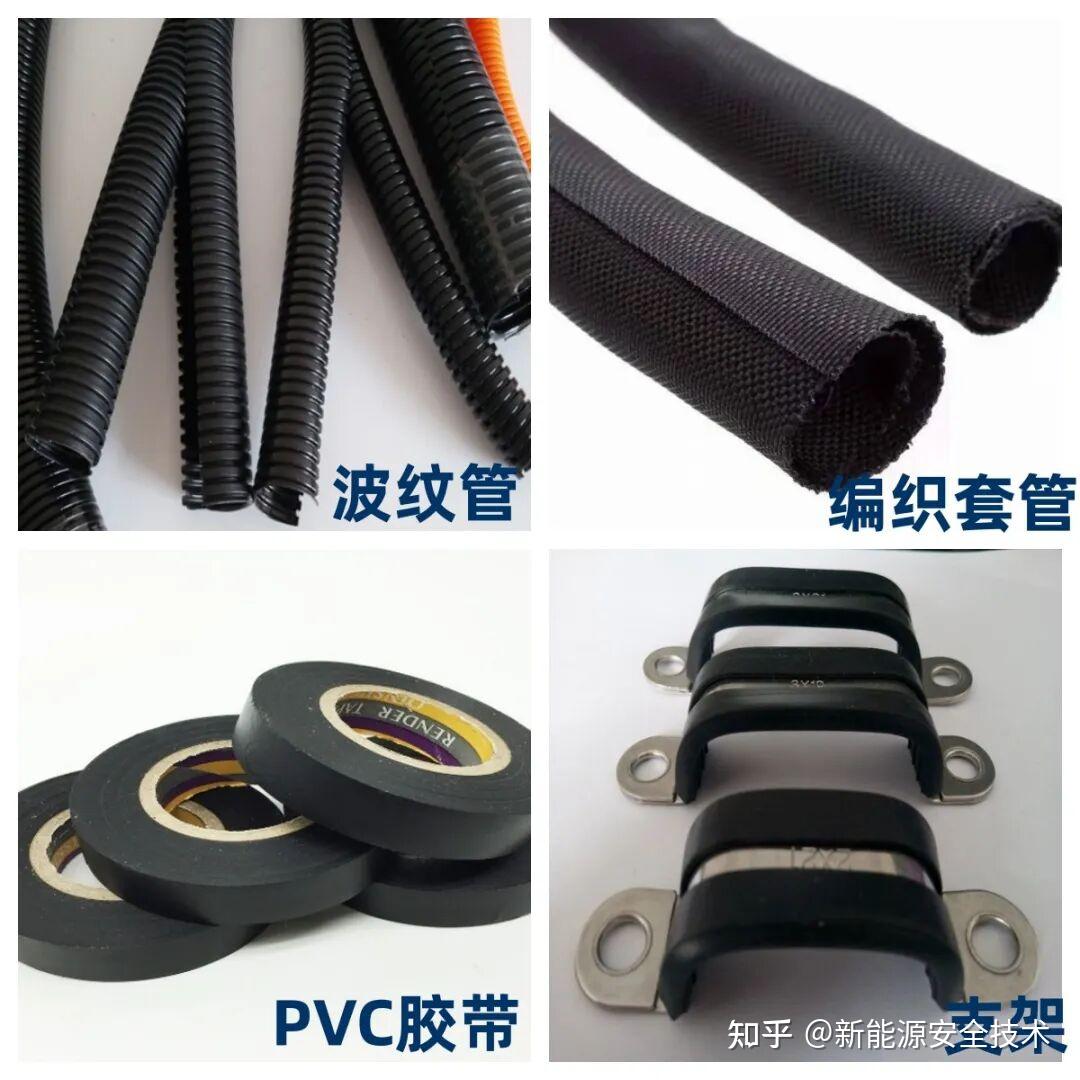

用于集成固定、机械防护和环境保护。常见类型有PVC胶带、编织网管、波纹管等。
6、其他零件

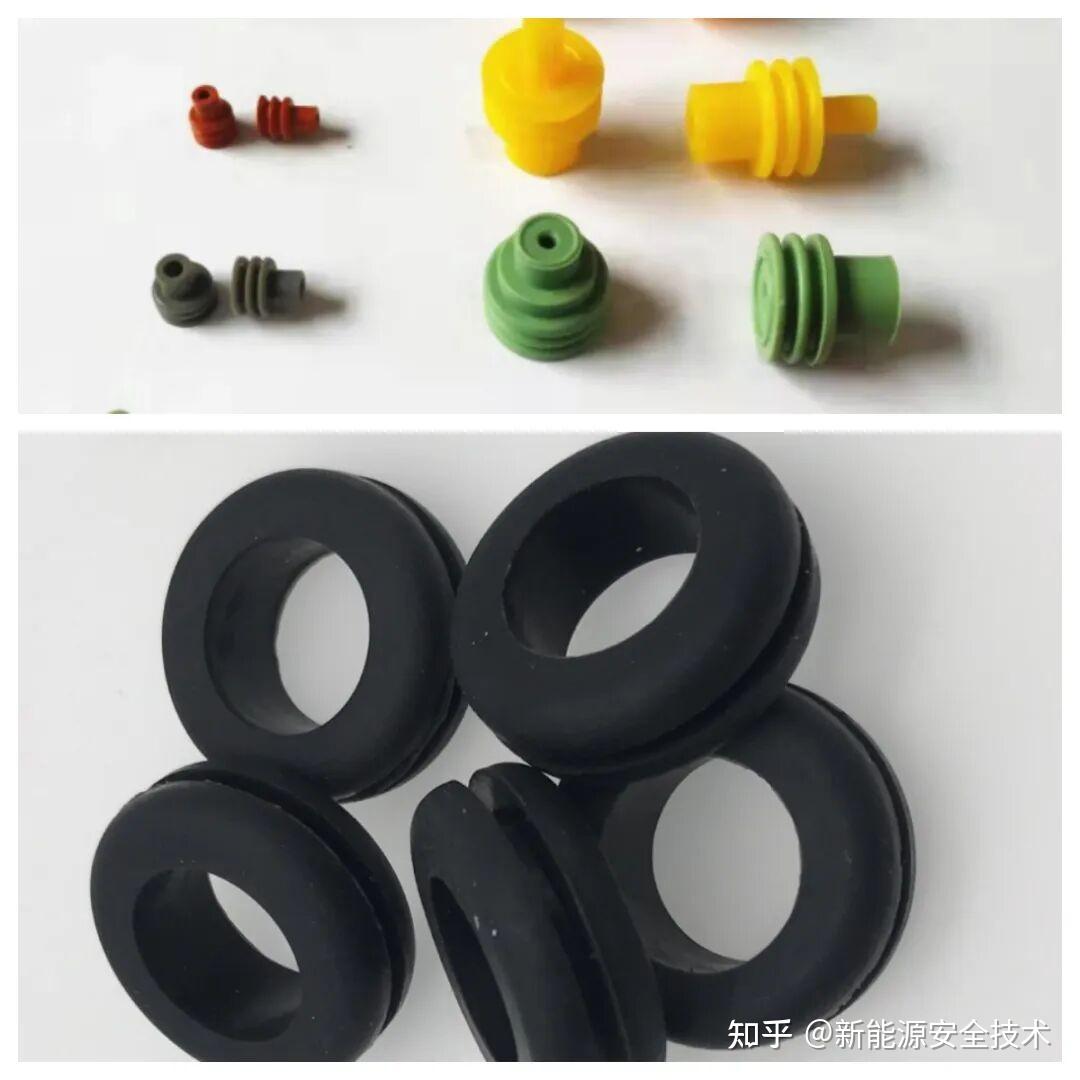

密封件（密封圈）：通常由硅胶制成，将塑件的槽和端子与外界环境隔离开。如防水塞，密封堵等。
二、低压线束加工工艺流程
总流程：来料检验 → 裁线剥皮 → 端子压接 → 端子插装 → 工装板布线 → 包扎防护 → 导通测试 → 外观全检 、标签包装入库。
1、来料检验IQC（Incoming Quality Control）
导线、端子、连接器入厂IQC。内容包括：外观检查、尺寸检验、包装与标识是否完好。
2、裁线剥皮（Cutting and striping)
将导线裁成所需要的长度，并对线头进行剥皮，需要注意导线的规格型号和颜色，确定下线的长度及剥头的长度。
品质要求：导线表面无划伤、压痕等缺陷，绝缘层切断部位均匀，线芯无损伤、折断、氧化变黑，脱皮长度固定。
（视频来源于网络，侵权请联系删除）

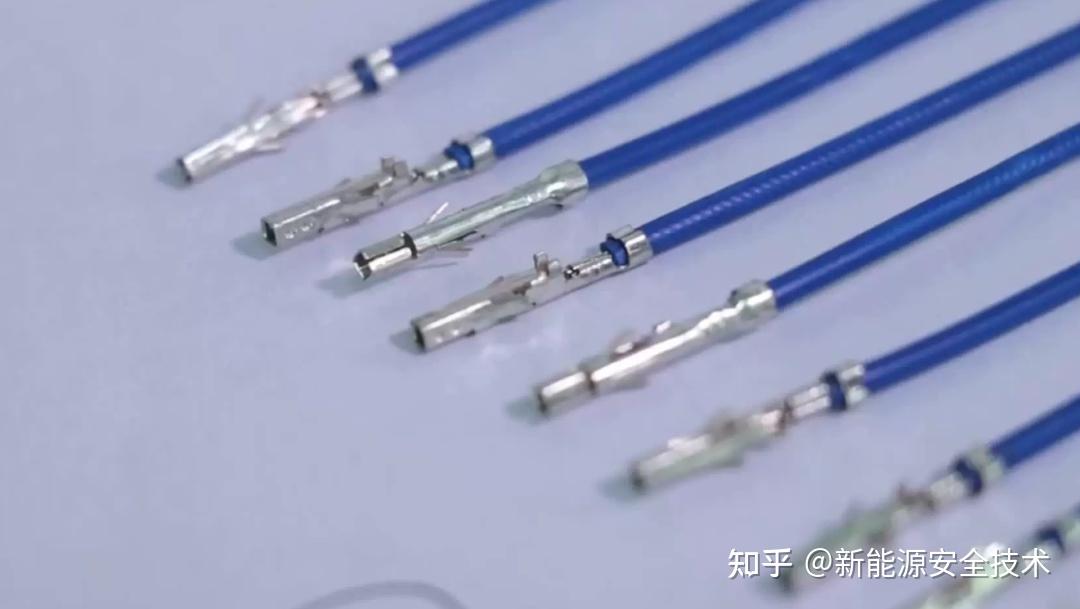

3、端子压接(Terminal Cripming)

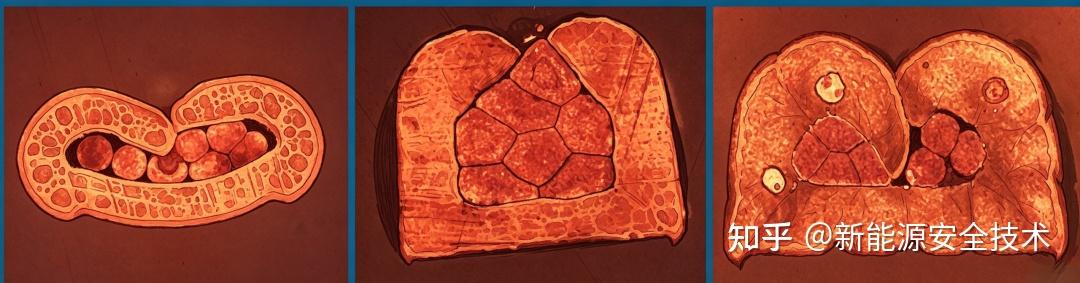

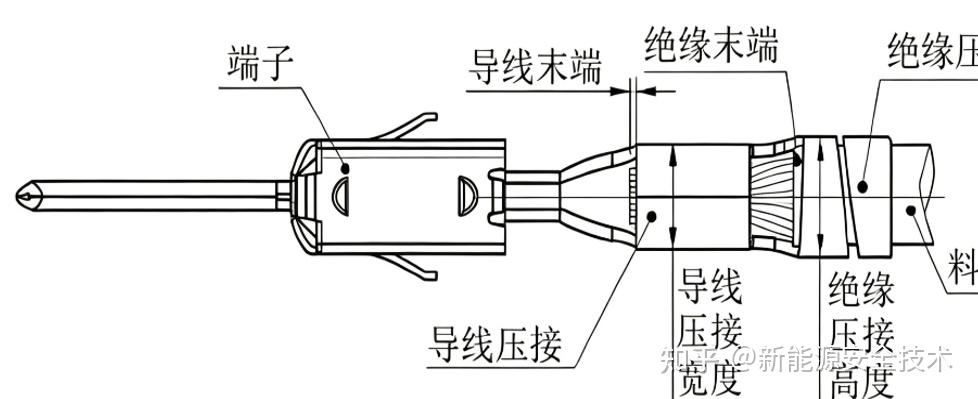

压接是通过机械外力把端子咬合在剥去绝缘体的电线上，使其紧密结合，并达到导电的目的。
（视频来源于网络，侵权请联系删除）
品质要求：外皮不能压接过度或不足，铜丝不外露，不能出现断裂或切头，端子无上翘、下弯。
4、端子插装及其他装配(Terminal Insertion & Assembly)
将护套、热缩管等件穿过导线，将端子与连接器连接，预装成半成品。
品质要求：插件无变形、破损，护套型号、颜色与要求相符，插件无漏装、反插、错位，护套包裹端子线紧密，无脱出位移。
5、总装布线(Main Assembly Wiring)
将线束固定到工装板上，按照工装板上的走势图进行定型与固定。
（视频来源于网络，侵权请联系删除）
6、包扎防护（Taping & Protection）

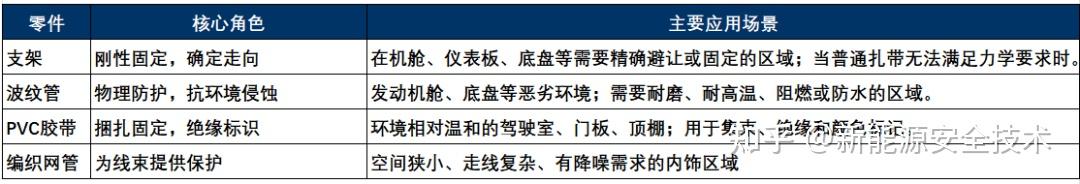

胶带/波纹管/纺织管包裹，部分要求安装轧带和支架。

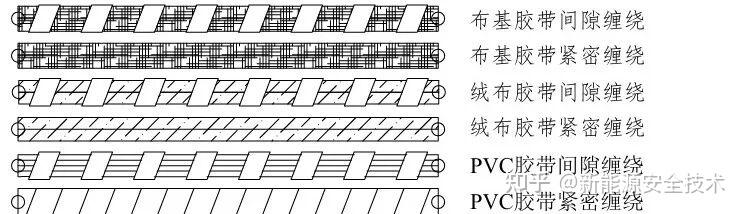

(1)胶带缠绕的方法：
紧密缠：35%以上的胶带重叠缠绕，重叠率不超过50%。
间隙缠：胶带缠绕间距不大于一个胶带的自身宽度，以1/2为最佳。
(2)实际包扎防护操作：
（视频来源于网络，侵权请联系删除）
7、导通测试（Conduction test）
是将组装好的线束进行导通检查。主要测试电路的导通性和定位夹（含特殊测试件如锁止片、护套）的存在性。

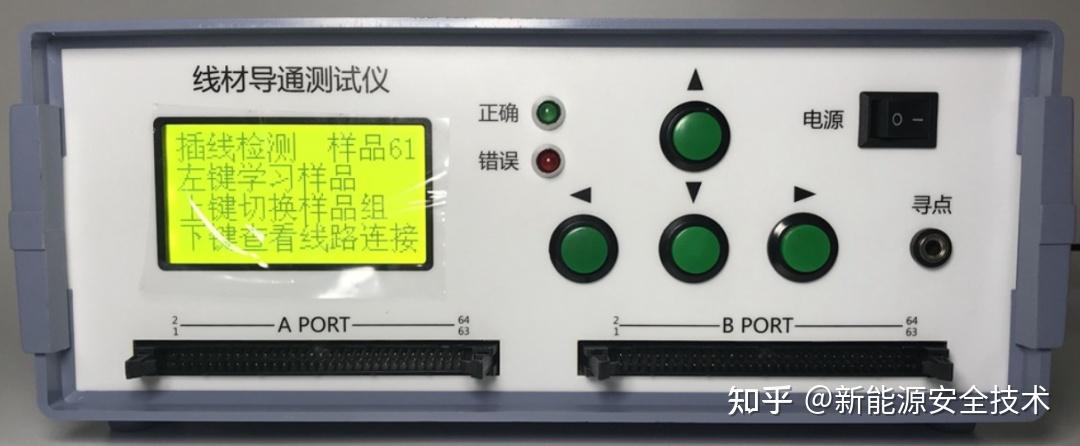

电测设备主要有：Dynalab,TSK,ABAD,PS等。
8、外观全检、标识包装（Full Visual Inspection, Marking & Packaging）
是指对电测后的线束进行尺寸检查和外观检查的行为。全检依据尺寸检查板进行操作。尺寸检查板为质量部放行认可的标准检查板，设置有线束的分支尺寸公差，满足于公差的线束均为尺寸合格。然后贴条码/标签，装箱入库。
三、低压线束成本组成

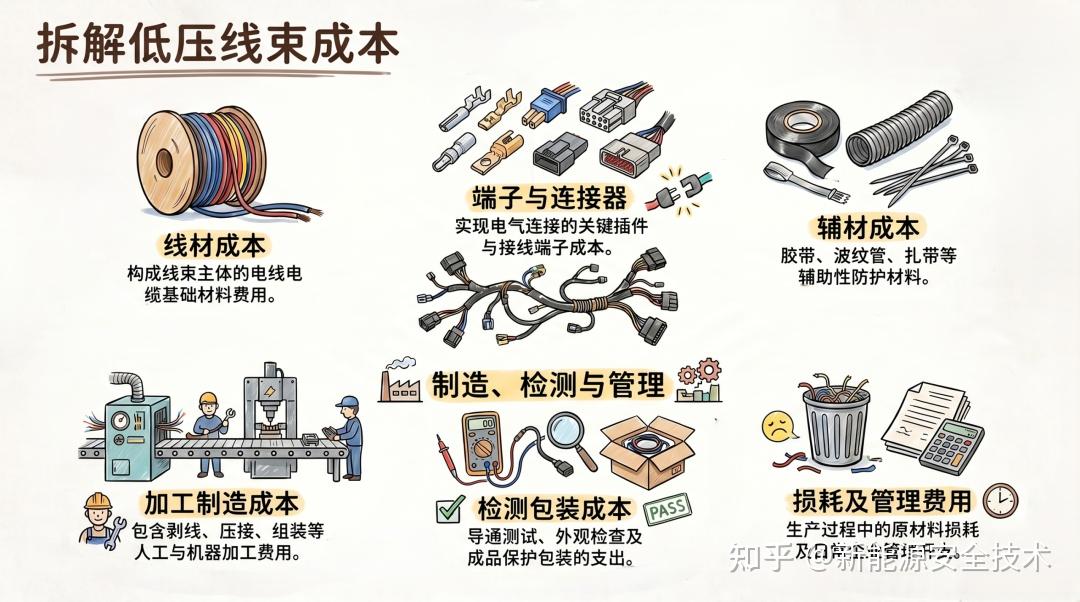

低压线束成本 =线材成本+端子、连接器成本+辅材成本+加工制造成本+检测包装成本+损耗及管理等费用。
四、加工设备投资与加工节拍
1、主要生产设备清单（仅供参考）

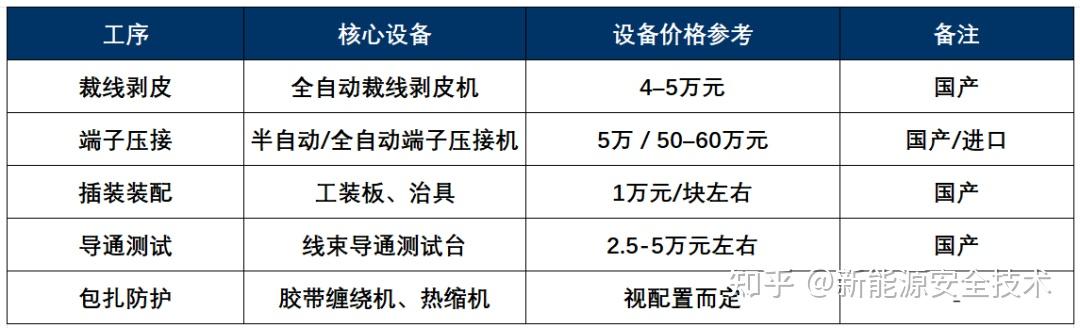

全自动裁线剥皮机、半自动端子压接机、线束导通测试仪、热缩机、胶带缠绕机、工装治具等。

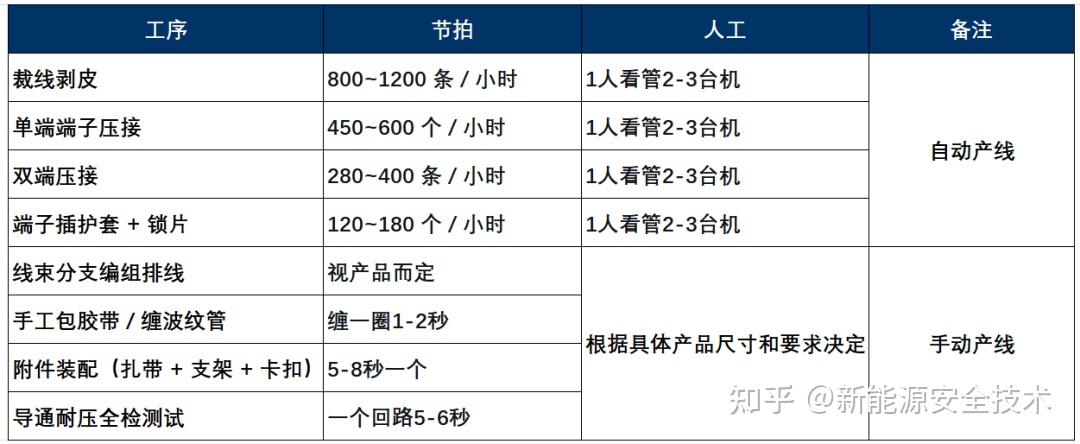

2、各工序加工节拍（量产熟练工 / 自动化线）（仅供参考）

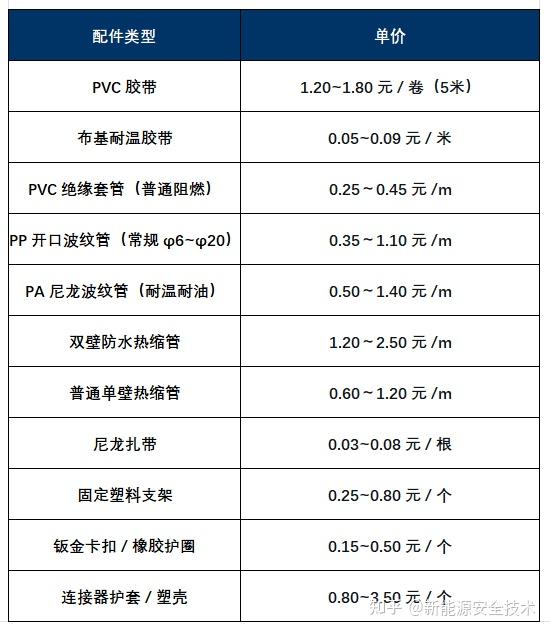

3、线束配件、辅材参考价格（仅供参考）
影响成本的因素：
1、铜价波动：导线和端子中铜材占比较高，铜价变化会直接影响材料成本。
2、线束回路数量：回路越多，导线、端子、连接器和人工装配成本越高。
3、连接器品牌和PIN数：进口品牌、防水连接器、高PIN数连接器成本明显更高。
4、线径和长度：线径越大、长度越长，线材成本越高。
5、包覆防护要求：机舱、底盘等区域对耐温、防水、耐磨要求更高，辅材成本上升。
6、人工装配复杂度：低压线束自动化程度有限，插装、布线、包扎等环节人工成本占比较高。
7、检测要求：导通测试、防水测试、外观全检等要求越高，测试成本越高。
总结：
一根线束的诞生，要经历裁线剥皮、压接、插装、布线等十余道工序，每一环都关乎整车电气性能与安全。希望这篇文章能帮助你建立对低压线束的整体认知。
