拆解特斯拉Model 3车载电源转换系统（PCS）
行业消息称，特斯拉已在 Model 3 车型上低调新增车辆到电网（V2G，Vehicle-to-Grid）功能。本次拆解基于 Model 3 车载电源转换系统（PCS，Power Conversion System）主板实物，从硬件电路设计层面验证该功能是否真实存在，并对其功率变换拓扑、器件选型与工作逻辑进行深度分析。
Ingineerix丨信源
汽车开发圈丨出品
PCS 硬件整体结构
本次拆解对象为 Model 3 完整 PCS 核心电路板，此前仅对总成做过外观分析，本次首次实现主板完整拆出。该模块承担两大核心功能：
- 交流充电：将外部电网 AC 输入整流为高压 DC，为动力电池充电；
- 低压供电：行车时从高压电池取电，经 DC/DC 转换输出 12V 电，维持整车低压系统工作。

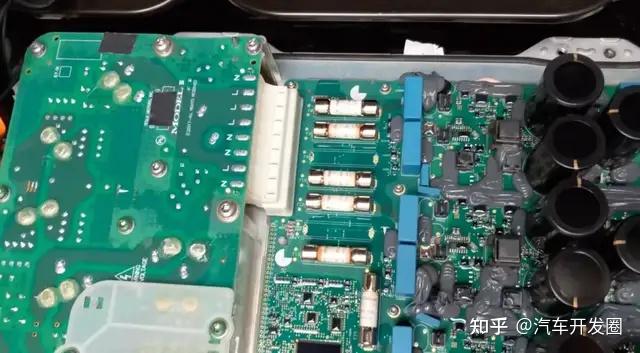

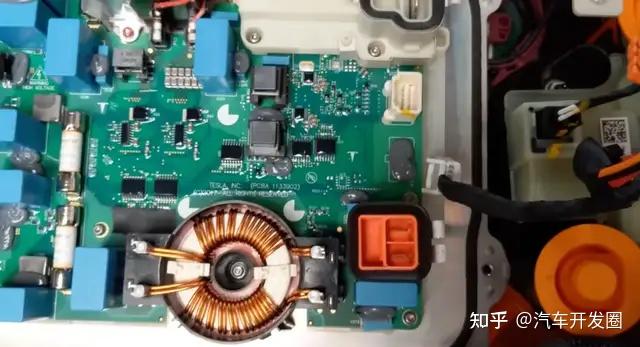

在交流输入滤波部分，北美版车型仅支持单相交流电，充电口输入仅使用两路 AC 线，输入端连接器后级设有 EMI 滤波电路，主要用于对电网侧输入的电能进行噪声抑制与浪涌防护，滤波完成后再将电能输送至后级的功率变换主电路。

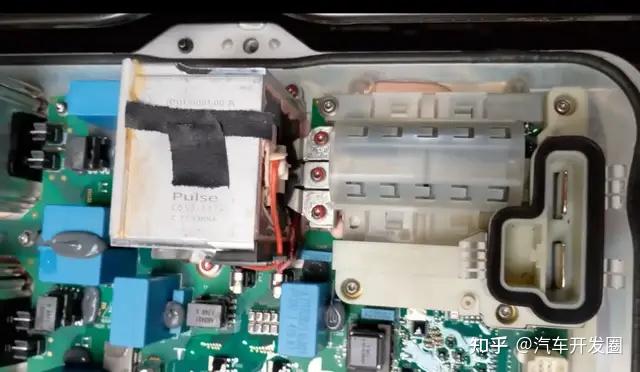

在高频隔离与功率变换环节，电网侧的交流电经过前级处理后，会由板载的半导体开关器件转换为高频交流电，再通过板载高频变压器实现电网与动力电池之间的电气隔离，随后经整流电路将高频交流电变回直流电，直流电经过输出滤波处理后，最终接入高压电池包。
PCS 还具备 12V 低压 DC/DC 供电功能，相当于传统车辆的发电机，车辆在行车状态下会从高压电池取电，电能经过变压器与整流电路转换后，输出最高 200A 的 12V 直流电，为 12V 蓄电池以及全车低压负载提供稳定供电。
V2G 双向功能可行性分
所谓 V2G，核心要求电源系统具备双向能量流动能力：既能从电网向电池充电，也能将电池直流电逆变为交流电，回送电网或作为应急电源使用。实现该功能的硬件前提是：全功率链路采用可控开关器件构成同步整流拓扑，而非单向整流器件。
经实物拆解验证，2018 款 Model 3 PCS不满足 V2G 硬件条件，具体分析如下：
1. 主板分区与功率拓扑

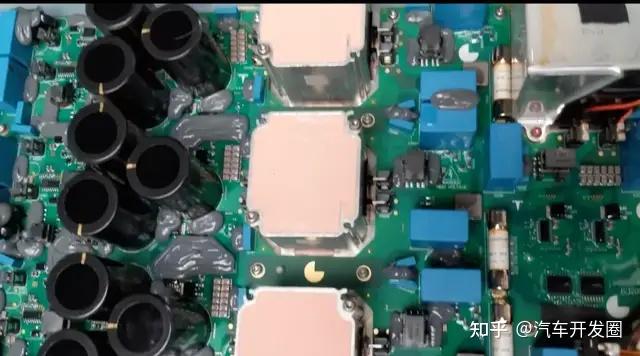

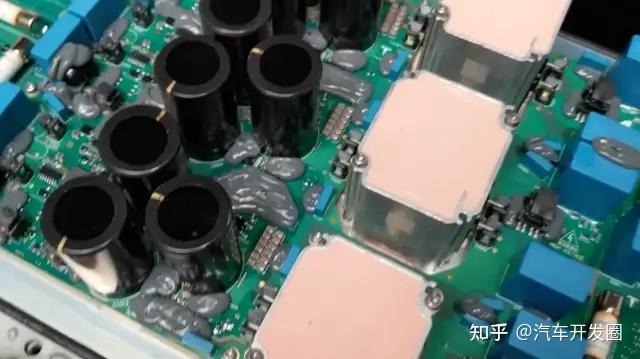

- PCS 主板分为三路完全相同的功率单元，通过并联提升功率承载能力；基础版 Model 3 仅装配两路，高性能版装配三路。整体功率链路分为两级：
- PFC 功率因数校正级：前级开关管 + 电感构成 Boost 升压电路，将电网 AC 转为高压 DC；
- 高频逆变级：开关管将高压 DC 转为高频 AC，经变压器隔离后输出。
2. 关键器件：单向二极管阻断反向能量
- 前级开关管位置标注为Q（晶体管 / 开关管），为可控有源器件；
- 后级整流器件标注为D（Diode，二极管），型号 SID600（特斯拉自定义料号），采用专用封装；
- 该位置为标准二极管整流桥，仅允许电流单向导通，不具备可控开关能力。
- 若尝试反向放电（电池→电网），能量在二极管位置会被完全阻断，无法完成逆变与并网，硬件层面不支持 V2G。
PCS 现存的双向能力
- 该 PCS 并非完全无双向能力，其低压 DC/DC 部分采用同步整流设计，可实现能量反向流动：
- 车辆上电预充阶段，在主接触器闭合前，系统从 12V 蓄电池取电，反向升压至与高压电池包匹配的电压（约 350V 级）；
- 实现主接触器零电压 / 低电流闭合，避免拉弧与冲击损坏。
- 该双向能力仅服务于高压预充功能，与 AC 电网无任何交互，不属于 V2G 范畴。
器件与效率推测
次级整流二极管从封装与电气定位判断，大概率为碳化硅（SiC）器件，具备低损耗、高效率特性，但仍为单向导通器件，无法通过软件解锁实现双向逆变。若该位置采用 MOSFET 或 IGBT 构成同步整流，既可提升充电效率，也能天然支持 V2G，但特斯拉在该代硬件上并未采用该设计。
从 2018 款 Model 3 的 PCS 硬件设计层面分析，该电源模块并不具备实现 V2G 车到电网功能的电路基础。其变压器次级侧采用单向二极管进行整流，电流只能单向流通，能量无法从动力电池反向回馈至电网，因此即便通过 OTA 软件升级也无法解锁 V2G 能力。
板上仅有的双向能量传输能力仅存在于 DC/DC 预充回路，与交流并网、对外放电无关。同时，这套碳化硅整流方案的设计初衷是优化充电效率，而非支持双向功率交互。
综上所述，“特斯拉 Model 3 已搭载 V2G 功能” 的传言与实际硬件结构不符，这一代车型在硬件上并不支持车辆到电网的双向放电功能。
