如果给电动车加上多档位变速箱会怎么样？
微信公众号：南丝北道。
前言
对传动系统进行硬件在环（HIL）建模测试，已成为现代汽车电控系统开发中不可或缺、高效且安全的关键环节。其核心价值在于，它能在不依赖昂贵且不完善的整车或台架的情况下，对真实的TCU硬件进行充分、可靠的验证。
其必要性主要体现在以下三个方面：
应对系统复杂性：现代TCU集成了机械、电子、气压、液压及软件控制，传统测试方法难以覆盖其内部所有复杂的逻辑交互和边界情况。
满足快速开发需求：汽车电控系统的开发周期不断缩短，依赖物理原型的串行开发模式已成为瓶颈。HIL测试将大部分验证工作转移到软件层面，支持并行开发和快速迭代。
保障安全与可行性：对于短路、传感器失效等故障工况，或在高寒、高温等极限环境下进行实车测试，不仅成本高昂，而且存在安全风险。HIL测试可以在实验室中安全、可重复地完成这些测试。

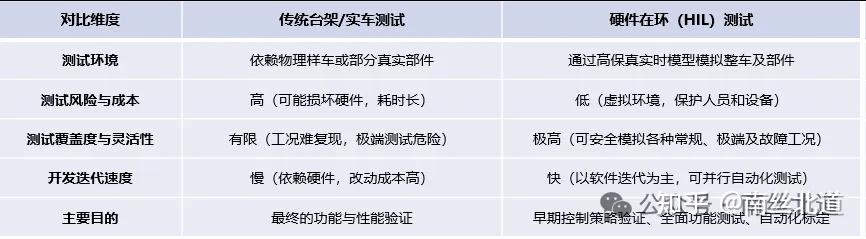

相比传统方法，HIL测试的优势是全方位的：
显著降本增效：大幅减少对物理样车和台架的依赖，节省了设备、油耗和场地成本。同时，测试用例可以自动化执行，工程师可以设置夜间自动测试，极大提升了测试效率和一致性；
实现深度、安全测试：HIL平台可以模拟现实中难以遇到或高风险的情况，而无需担心损坏任何真实部件。
优化控制与标定流程：在硬件投产前，工程师就可以基于高精度的虚拟车辆模型，对TCU的换挡策略、离合器控制参数等进行验证和预标定。这为后续的实车标定奠定了坚实基础，提升了标定质量。
正文

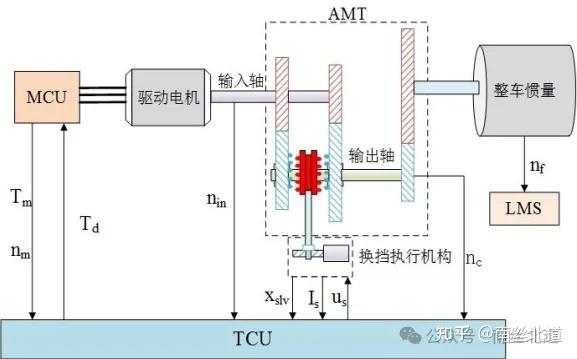

二挡EMT电动汽车构型如下。

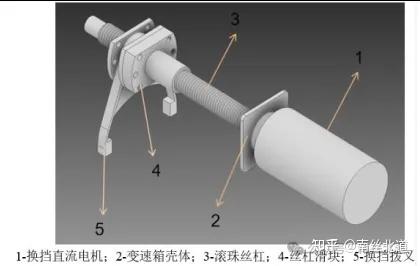

换挡执行器如下。

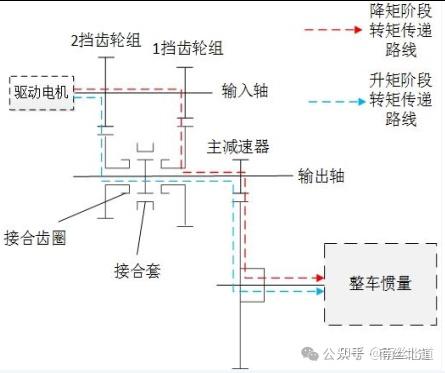

1/2挡动力传递路径如下。
根据上述整车动力传动系统结构原理，搭建如下系统仿真模型。

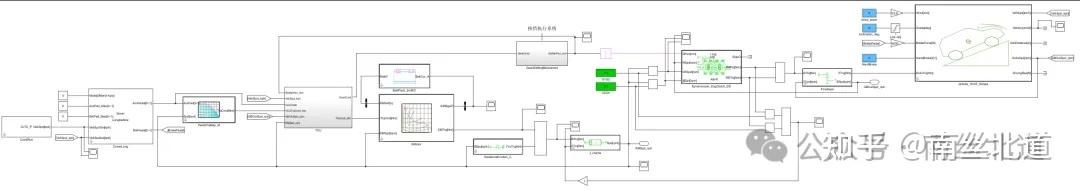

电动汽车二挡EMT换挡系统模型如下。

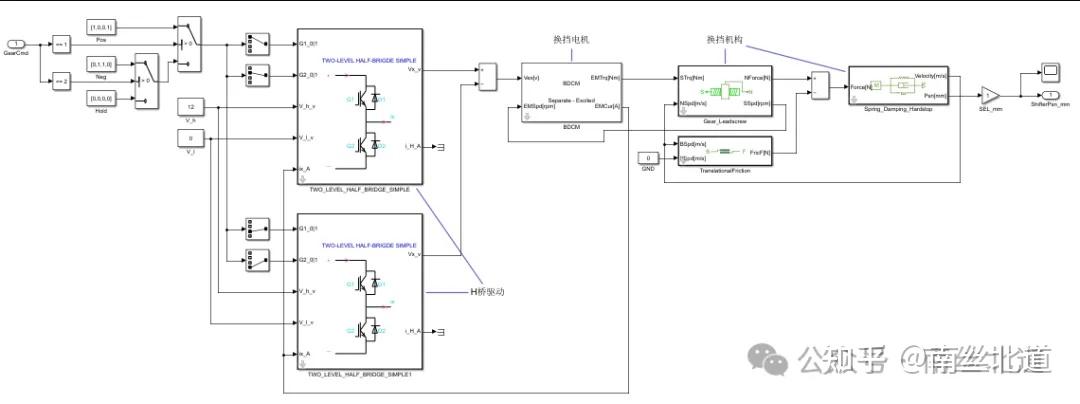

EMT换挡执行机构系统模型如下。

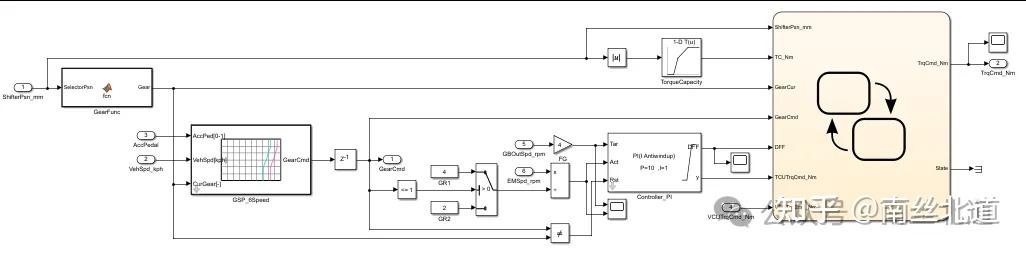

换挡决策、调扭、调速模型如下。

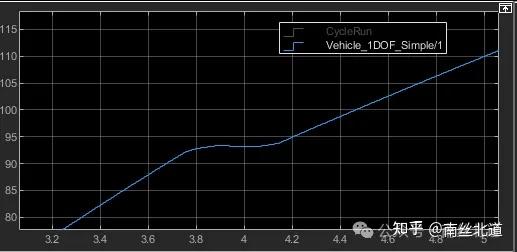

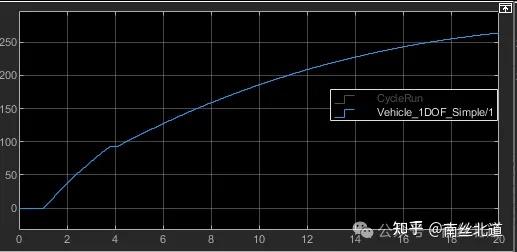

满油门加速，车速如下。

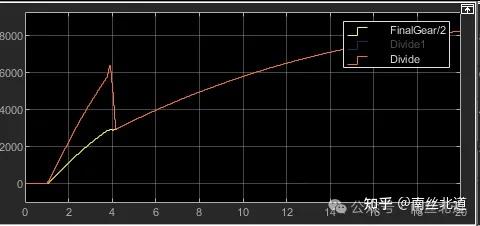

换挡过程中电机调速过程如下。

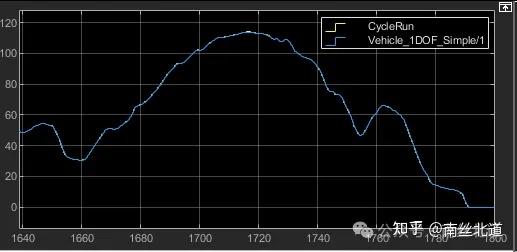

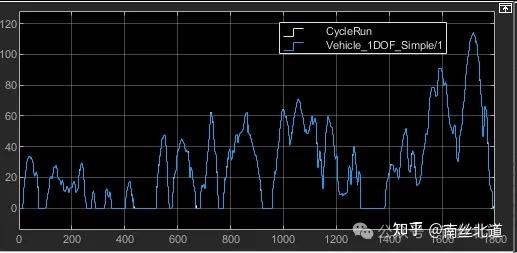

CLTC工况仿真如下。

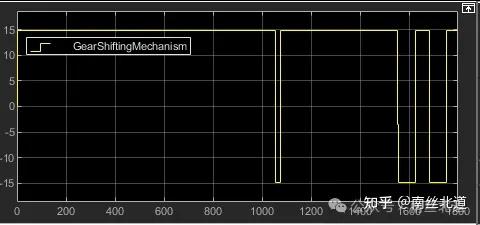

换挡执行器位置响应如下。

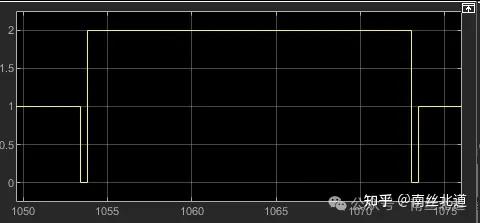

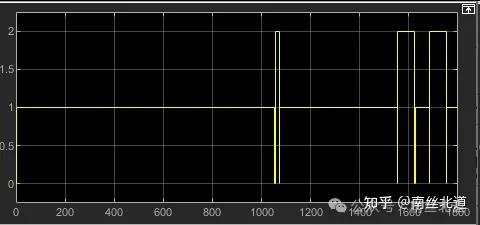

实际挡位如下，0-空挡，1-1挡，2-2挡，换挡过程先摘挡回空，再进挡。

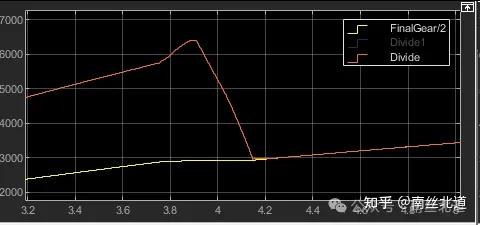

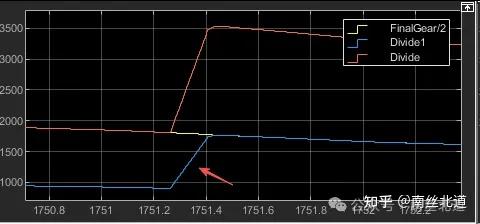

升挡过程电机调速如下，黄色为目标转速。

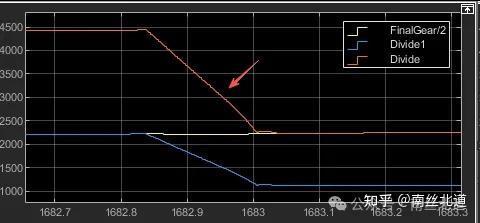

降挡过程电机调速如下，黄色为目标转速。
以上，是基于电动汽车二挡EMT换挡系统结构原理，搭建系统仿真模型的简要介绍。
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
