前言

乘用车自动变速器中的液压换挡系统（主要指AT自动变速器的核心控制部分），其特点及优势如下：

主要特点：

1. 以油液为工作介质：利用液压油的压力、流量来控制离合器和制动器的结合与分离。
2. 阀体为核心控制单元：通过阀体内的各种液压阀（如换向阀、调压阀）改变油路方向与压力。
3. 与液力变矩器配合：通常与液力变矩器共同构成动力传递与控制系统，实现柔性连接。
4. 多参数调节：能响应节气门开度、车速、换挡手柄位置等信号，实现规律性换挡。

主要优势：

1. 承载能力强：液压系统可产生很大的推力，能可靠控制多片离合器和制动器，承受大扭矩，适合大排量发动机。
2. 换挡平顺舒适：通过精确控制油压的上升和下降斜率，可实现离合器的柔性结合，换挡冲击小，驾驶舒适性高。
3. 技术成熟可靠：经过数十年发展，液压元件的可靠性高、寿命长，对制造和控制的精度要求虽高但工艺成熟。
4. 自润滑和冷却：液压油同时起到润滑和冷却摩擦元件的作用，有助于提高系统耐用性。
5. 抗干扰能力强：相比电控或气动系统，液压系统不易受电磁干扰，且液体的不可压缩性保证了动作的刚性传递。

正文

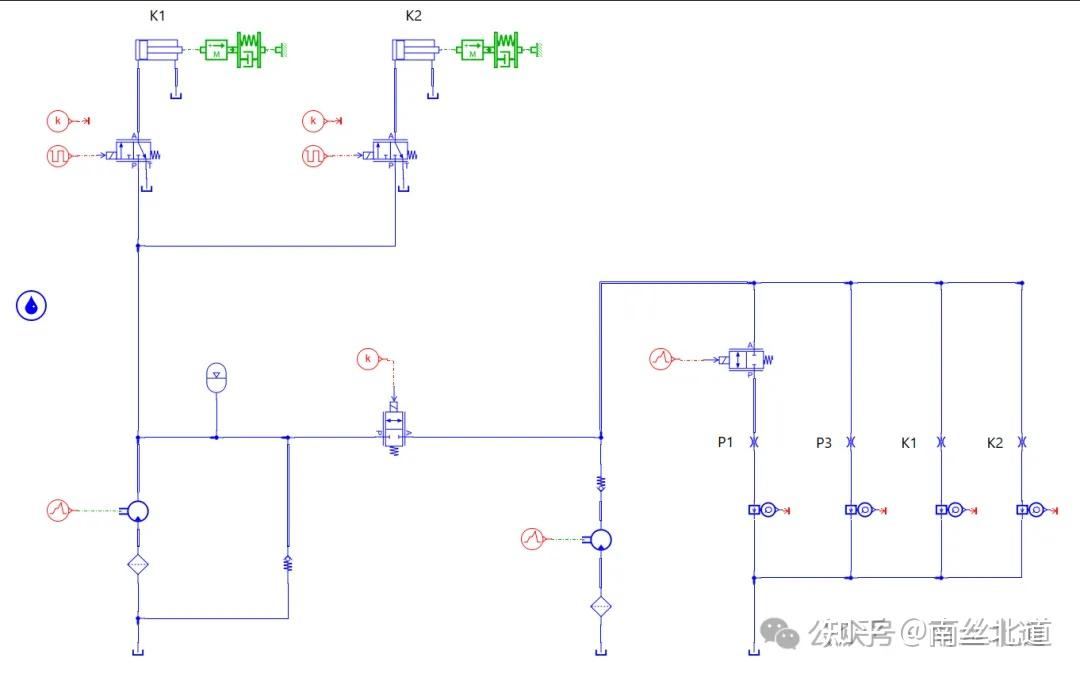

基于AMEsim搭建某混合动力汽车变速器液压换挡系统及其冷却回路液路系统模型，如下。

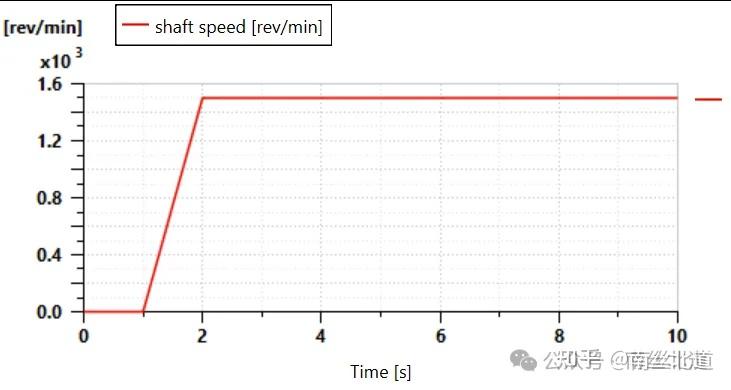

主泵转速如下所示：

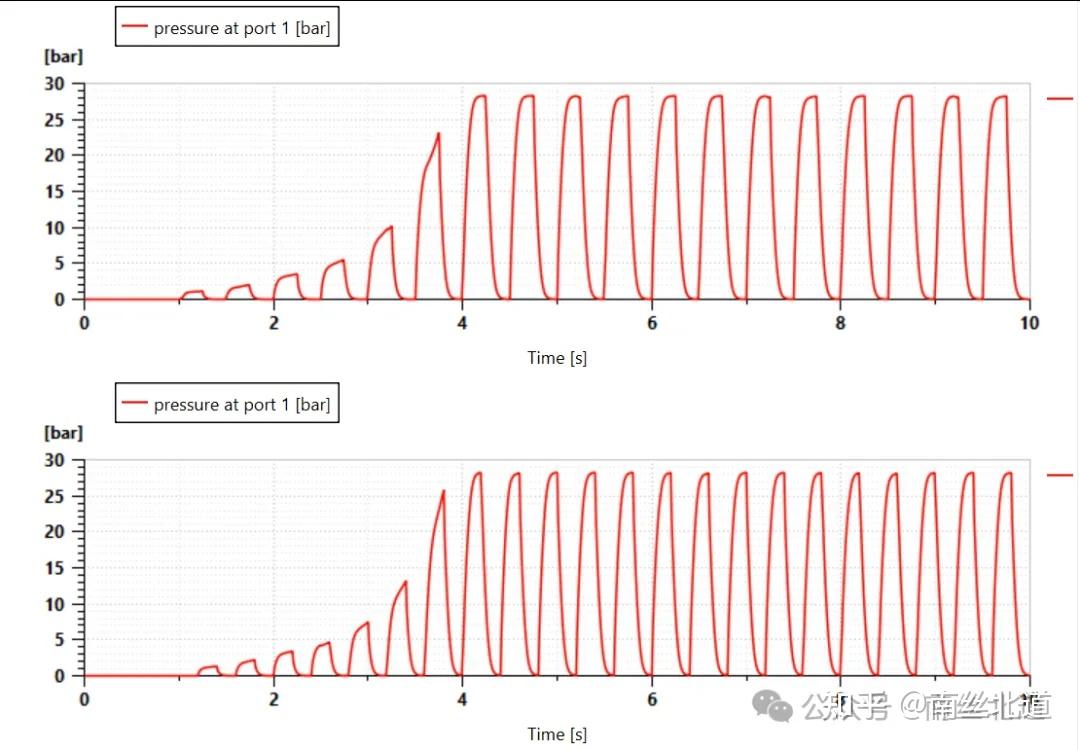

模拟K1、K2离合器分离/结合离合器油缸压力变化，如下所示：

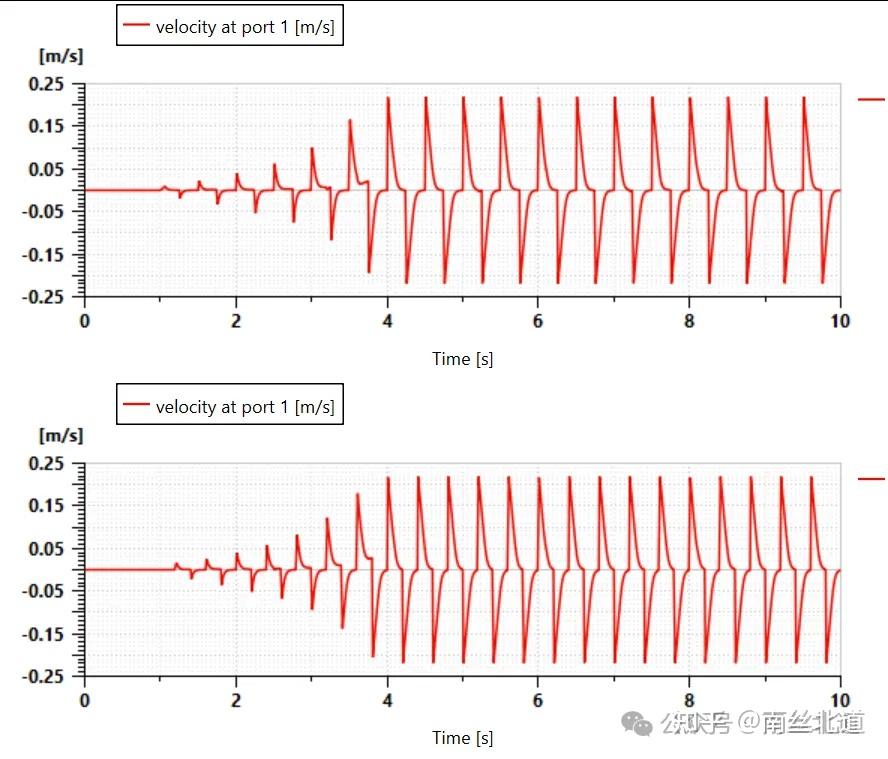

K1、K2离合器分离/结合速度变化，如下所示：

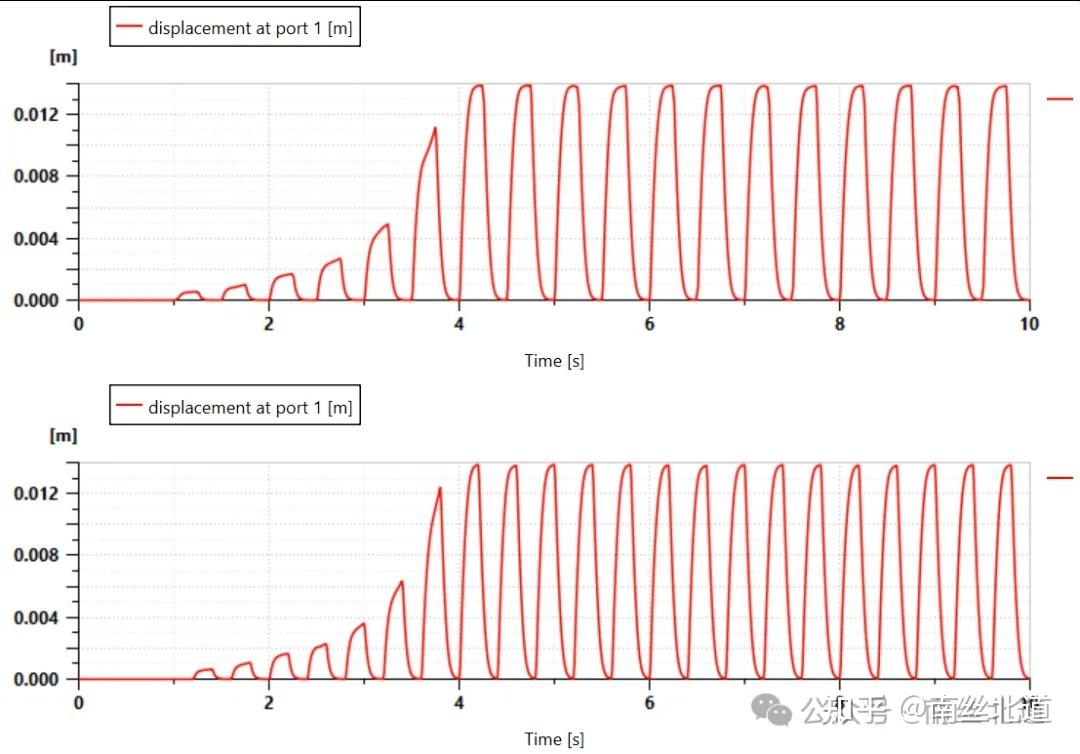

K1、K2离合器分离/结合离合器位移变化，如下所示：

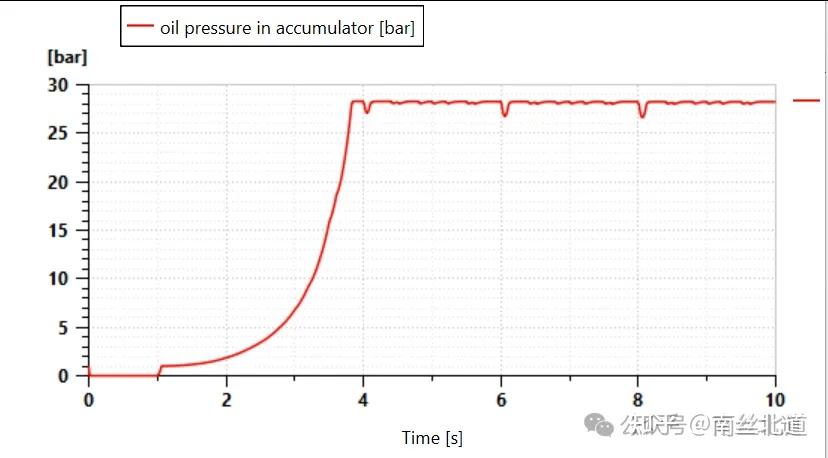

蓄能器压力变化，如下所示：

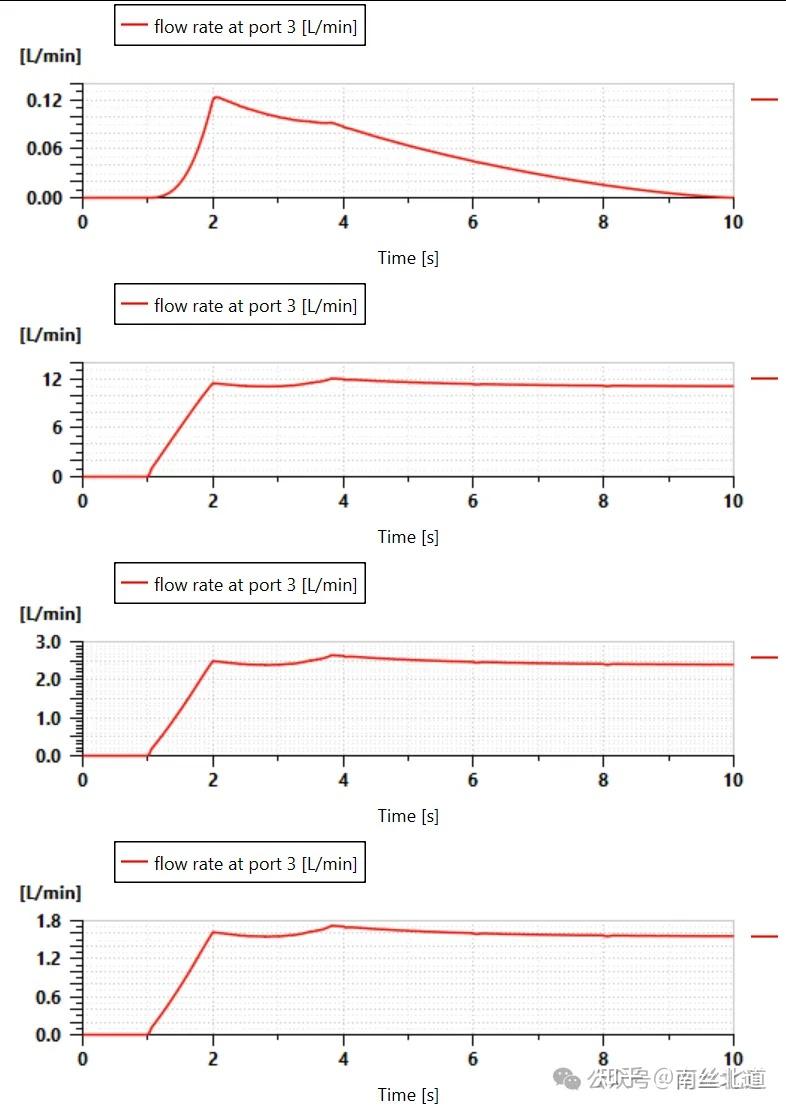

P1、P3电机，K1、K2离合器冷却回路流量如下所示：

以上，是基于AMEsim搭建某混合动力汽车变速器液压换挡系统及冷却回路液路系统模型，及其简单的工况模拟。

||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
