车载诊断系统（OBD）的原理、演进与未来
出品 |汽车电子与软件
引 言
在现代汽车中，越来越多的故障不再表现为明显的机械损坏，而是以“亮灯”“报码”“性能异常”等电子信号的形式出现。发动机为什么亮起故障灯？排放是否达标？某个问题究竟是偶发还是系统性风险？
这些问题的答案，并不藏在发动机舱里，而是记录在汽车内部的一套电子诊断系统中——OBD（On-Board Diagnostics）。
从最初的排放监管工具，到如今连接维修、车联网、自动驾驶与新能源技术的核心接口，OBD已经成为理解现代汽车电子化的关键入口。要真正读懂今天的汽车，首先必须读懂OBD。
1
OBD 是什么？
OBD 的全称是 On-Board Diagnostics，即车载诊断系统。它是一种标准化的汽车自我监测与故障报告系统，旨在实时检测车辆运行状态，确保发动机及排放系统的正常运作，同时辅助车辆维护和环保合规。
通俗地说，OBD就像汽车的“黑匣子”与“健康监测仪”结合体。它主要有以下几个核心功能：

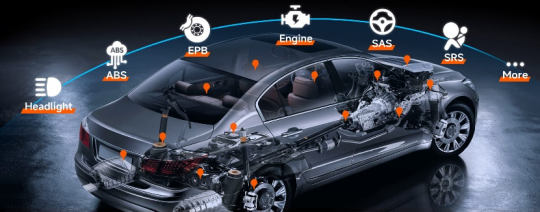

1. 实时监控车辆关键系统
OBD系统会持续跟踪发动机、变速器、排放控制系统（如催化转换器、氧传感器）以及燃油系统等核心部件的运行参数。例如：发动机转速、空气流量、燃油喷射量、排放浓度等。通过这些数据，系统能够判断车辆是否在正常状态下工作。
2. 故障检测与警示

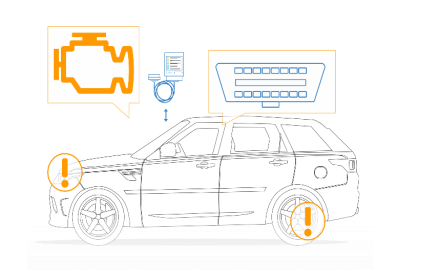

当系统发现某一部件或传感器出现异常或超出设定的工作范围时，OBD会立即记录相应的故障信息，并通过仪表盘上的“检查发动机灯”（MIL, Malfunction Indicator Lamp）提醒车主。这种提示可防止小问题发展为大故障，同时降低排放超标的风险。
3. 故障码记录与分析
OBD不仅会点亮警示灯，还会生成标准化的故障码（DTC, Diagnostic Trouble Code）。这些故障码详细记录了问题类型和可能原因，维修人员可以通过读取这些代码快速定位故障部位，大大提高维修效率。例如：P0301表示“发动机1号缸点火失火”，P0420表示“催化转换器效率低于阈值”。

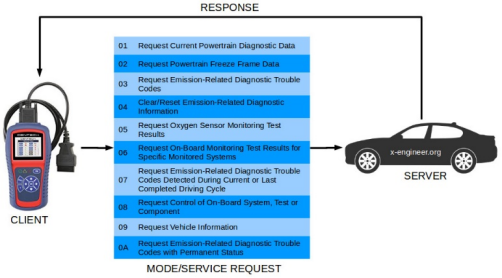

4. 支持数据读取与远程诊断

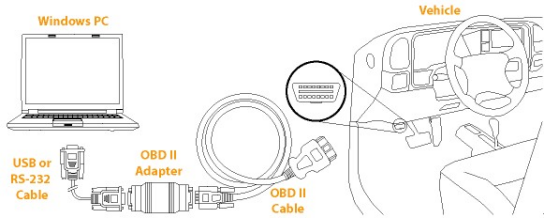

OBD系统的数据接口（通常是OBD-II接口）允许专业设备或移动应用读取实时参数和历史故障码。一些高级车辆甚至可以通过远程诊断实现在线监控，辅助车主和服务中心做出精准维护决策。
5. 环保与法规要求
现代OBD系统的广泛应用，与排放法规密切相关。例如在欧美，OBD-II是所有轻型车辆的强制标准，其目的在于降低汽车尾气污染并保证车辆排放系统长期高效运行。
总体来看，OBD系统不仅是车辆的“自我体检工具”，还能提供科学的故障信息，帮助车主及时维护车辆，同时为环保合规提供技术保障。它让汽车从单纯的交通工具升级为智能化、自我监测的系统。
2
发展历史：
从厂商专属到全球标准

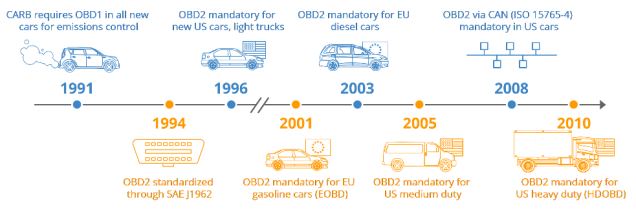

OBD的发展历程与汽车排放法规的收紧密不可分。随着汽车排放标准的提升，OBD系统也逐步从厂商专属的实验性工具，发展成为全球统一标准化的汽车诊断平台。

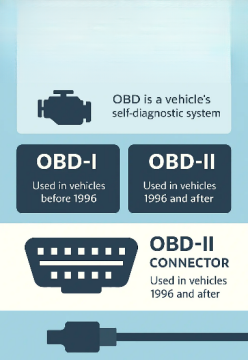

2.1 OBD-I（1980s–1990s初）：混沌的起点
发展背景
20世纪80年代，美国加州率先出台严格的机动车排放法规（如加州空气资源委员会CARB标准），推动汽车制造商对尾气排放进行监控。OBD-I应运而生，主要目标是减少尾气污染、检测影响排放的关键部件。
特点与局限
非标准化：每个汽车厂商甚至不同车型都有自己的故障码定义、接口和通信协议。
读取困难：维修人员必须使用厂商专用连接器和诊断手册，操作复杂且不便。
监控范围有限：只针对少数关键传感器，如氧传感器、空气流量计、点火系统等，对发动机其他系统或排放外的部件几乎没有覆盖。
应用影响：OBD-I更多是厂商内部工具，对车主和第三方维修站的支持有限。
OBD-I是汽车自诊断的初步尝试，它奠定了车辆电子监控的基础，但由于缺乏标准化和统一规范，其功能和推广受到很大限制。
2.2 OBD-II（1996年成为美国强制标准）：革命性的统一
发展背景
为提高尾气排放监管效率，美国在1996年规定，所有在美销售的轻型汽车必须装备OBD-II系统。欧盟随后推出EOBD（European On-Board Diagnostics）标准，基本沿用了OBD-II规范，成为全球汽车诊断标准的基础。
核心贡献：标准化

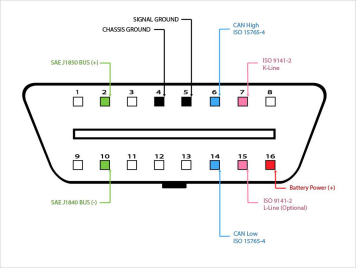

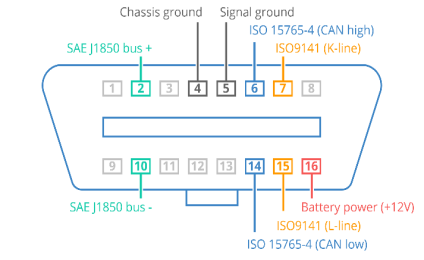

统一物理接口：OBD-II规定所有车辆必须配备16针诊断连接器（DLC），通常位于驾驶员侧仪表板下方。这使各种通用诊断工具可以直接读取车辆数据。

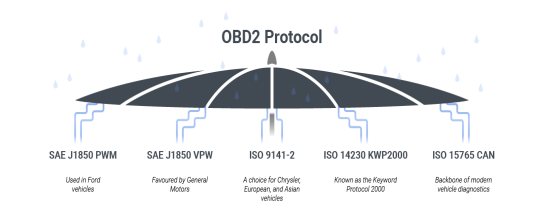

统一通信协议：OBD-II定义了多种通信协议，包括ISO 9141-2、KWP2000、J1850 VPW/PWM、CAN总线。其中，高速CAN总线逐渐成为主流协议，支持更快速、可靠的数据交换。
标准化故障码（DTC）：
格式：统一为五位字母数字组合，如 P0420。
首位字母：表示系统类型
P = 动力总成（Powertrain）
B = 车身（Body）
C = 底盘（Chassis）
U = 网络通信（Network）
后四位数字：表示具体故障位置或类型
扩展信息支持：OBD-II不仅提供故障码，还可以读取车辆识别码（VIN）、冻结帧数据、传感器实时数据等，为维修和排放检测提供全面依据。
应用意义
提高维修效率：统一故障码便于第三方维修站快速定位问题。
便于排放监管：标准化使监管部门能够更容易监控尾气排放合规性。
扩展车载智能：OBD-II数据成为车联网、远程诊断、汽车诊断软件的基础。
2.3 OBD-III（概念阶段）：未来的展望
发展思路
在OBD-II基础上，OBD-III设想将车辆诊断与远程通信结合，实现“主动式监控”：
无线远程传输：车辆可通过蜂窝网络或卫星，将故障码和排放数据自动发送至监管机构或服务中心。
主动维护提醒：车主无需主动去检测，系统可提前预警潜在问题。
实时排放监控：有助于环境监管部门进行动态排放监管。
挑战与争议
隐私问题：车辆状态、位置和使用数据会被远程传输，可能涉及个人隐私泄露。
数据安全：无线传输增加了被黑客攻击或数据篡改的风险。
标准与法规：OBD-III的全球标准尚未完全确立，需要各国法规协调支持。
OBD的发展从OBD-I的厂商专属工具，到OBD-II的全球标准，再到OBD-III的概念性远程监控，体现了汽车电子技术、排放监管与智能化趋势的逐步融合。未来，OBD系统不仅是车辆自检工具，更可能成为智能交通和环保管理的重要节点。
3
核心工作原理：
它如何“诊断”？

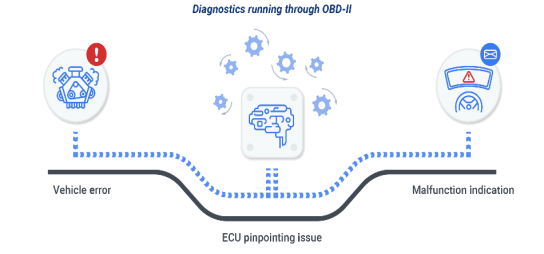

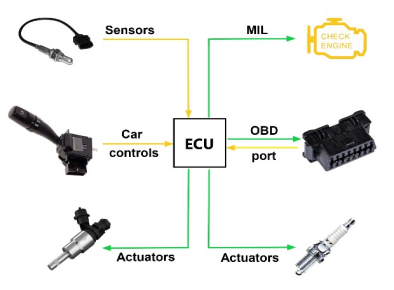

OBD系统的核心工作原理可以概括为监控—比对—判断—记录与报警四个环节，每个环节环环相扣，使车辆能够像“自我体检”一样主动发现故障。
3.1 监控：感知车辆的每一个细节

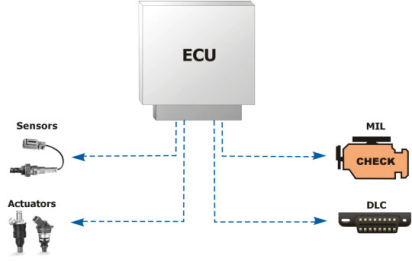

OBD依赖遍布全车的传感器网络和电子控制单元（ECU）来获取车辆运行信息。常见的传感器包括：
氧传感器（O2 Sensor）：监控尾气中氧气含量，用于判断燃烧效率和排放水平。
曲轴位置传感器：提供发动机转速和活塞位置，确保点火与喷油精确控制。
温度传感器：监测发动机冷却液温度、进气温度等，保证发动机在最佳温度下运行。
压力与流量传感器：燃油压力、进气歧管压力、空气流量等参数。
这些传感器不断将数据（如电压、电阻、频率、时间信号等）发送至发动机控制单元（ECU），形成一个实时的“车辆健康状态图”。
3.2 比对：将实际数据与标准值对照
ECU内存中存储了车辆各个系统的标准参数范围，这些数值是通过大量台架实验和道路测试得出的，代表车辆在最佳性能和最环保状态下的运行数据。
实时比对：ECU不断将传感器上传的数据与标准范围进行比较。
容错机制：为了避免瞬时波动或干扰导致误报，ECU通常要求参数持续偏离标准值一段时间（如几秒到几分钟）才会判定为异常。
例如：
空燃比过高或过低持续存在 → 可能是喷油器堵塞或空气流量计故障
催化转换器效率下降 → 长期氧传感器读数异常
3.3 判断：识别故障是否存在
当ECU检测到某个参数超出标准范围并持续达到预设时间阈值后，它会做出故障判断：
系统将该部分视为存在异常或潜在故障
判断不仅依赖单一传感器，而是结合多个相关参数交叉验证，提高诊断准确性
此阶段就像医生根据多项体检指标判断健康问题，而不仅凭单一数值作结论。
3.4 记录与报警：让车主和维修人员“知情”
一旦ECU确认故障，OBD系统会同时完成三个动作：
1.点亮MIL灯（Malfunction Indicator Lamp）
仪表盘上常见的“发动机形状”指示灯亮起
提醒驾驶员车辆存在问题，需要尽快检修
2. 存储故障码（DTC, Diagnostic Trouble Code）
将故障对应的标准代码记录在ECU非易失存储器中
方便维修人员使用OBD诊断工具快速定位故障
3. 保存冻结帧（Freeze Frame Data）
记录故障发生瞬间的一系列关键参数，如：
发动机转速
车辆速度
冷却液温度
节气门开度
冻结帧数据对于复现故障场景和分析原因至关重要，特别是间歇性故障或环境依赖型故障
可以把OBD的核心工作原理形象地比作人体体检：
1.监控（感官感知）→ 传感器像眼睛、耳朵，实时感知车辆状态
2.比对（数据分析）→ ECU像大脑，将实际数据与理想健康指标比对
3.判断（诊断结论）→ ECU识别是否存在疾病或潜在风险
4.记录与报警（告知与记录）→ MIL灯、故障码和冻结帧像医生开具的诊断报告
通过这一套闭环机制，OBD系统不仅能发现问题，还能提供可操作的解决线索，使车辆维护更加科学和高效。
4

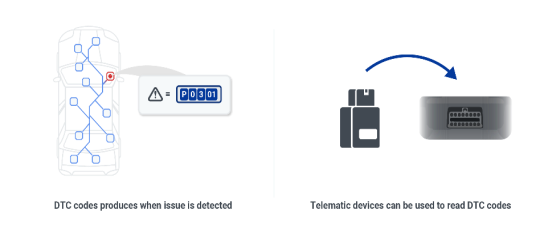

故障码 (DTC) 深度解析
在OBD系统中，故障码（Diagnostic Trouble Code, DTC）是车辆与维修人员之间的“沟通语言”。它将复杂的传感器信号和电子控制判断转换为标准化代码，使问题定位快速、准确。

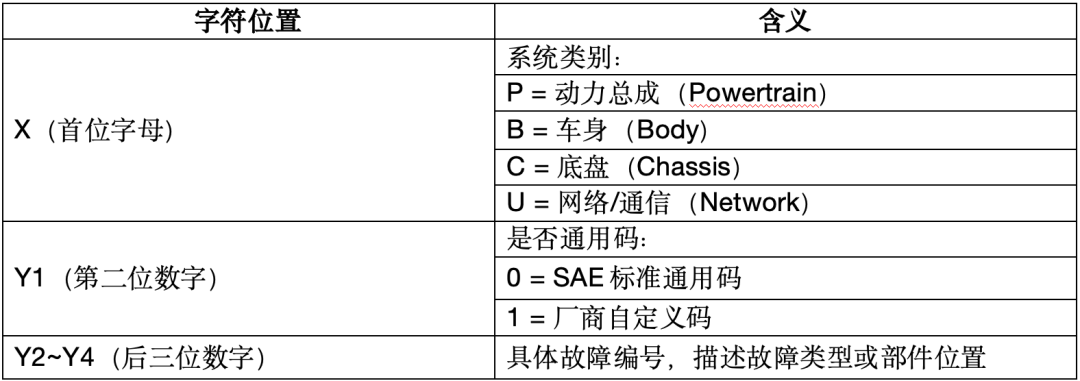

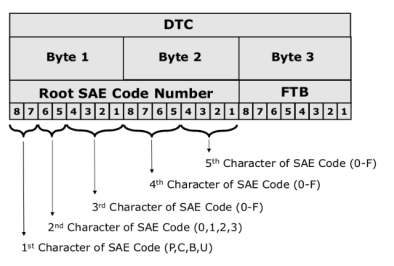

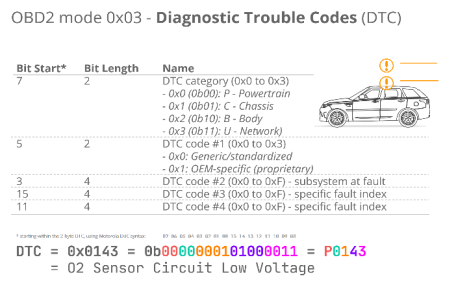

4.1 故障码的基本结构

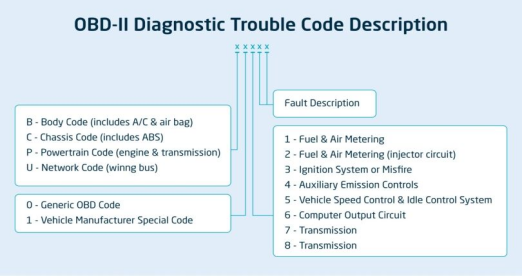

OBD-II故障码采用五位字母数字组合，结构如下：
格式：XYYYY
示例：
P0300
P = 动力总成
0 = 通用码
300 = 随机/多缸点火失火
P0420
P = 动力总成
0 = 通用码
420 = 催化转换器效率低于阈值
4.2 分类详解
(1) 通用码（P0xxx、P2xxx）
定义：由SAE（美国汽车工程师协会）统一规范，适用于所有汽车厂商。
特点：
含义全球统一
可以用标准OBD-II扫描工具直接读取和解码
常见示例：
P0300：随机/多缸点火失火
P0420：催化转换器效率低于阈值
P0135：前氧传感器加热电路故障
作用：
快速定位故障部件
支持维修诊断、排放检测和远程监控
(2) 厂商自定义码（P1xxx、P3xxx）
定义：由汽车厂商自定义，用于记录品牌特有或高级功能相关故障。
特点：
不同厂商的同一编号可能含义不同
需要厂商专用资料或诊断软件解码
用途：
记录发动机管理系统或智能控制系统的细粒度故障
支持品牌特定的诊断和优化功能
4.3 故障码的高级信息
现代OBD系统不仅提供DTC，还提供辅助信息，提高故障诊断效率：
1. 冻结帧数据（Freeze Frame）
记录故障发生瞬间的关键参数：发动机转速、车速、冷却液温度、节气门开度等
对复现间歇性故障或分析环境依赖型问题非常关键
2. 历史故障码（Pending DTC）
当故障仅偶尔出现且未持续达到报警条件时，ECU记录为历史待确认码
帮助维修人员观察故障趋势
3. 增强信息（Enhanced DTC）
某些厂商提供额外故障信息，如传感器特定电压、执行器状态
需要专业诊断工具读取

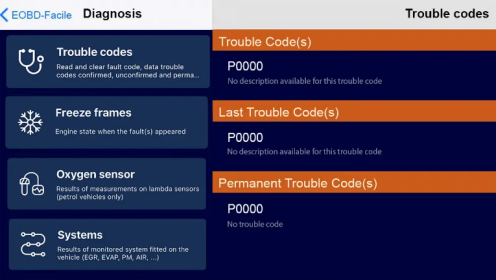

4. 使用故障码进行维修的流程
(1)读取故障码
使用OBD-II扫描仪读取ECU存储的DTC
(2)解码与分析
通用码可直接查表解释
厂商自定义码需参考品牌专用手册或软件
(3)参考冻结帧数据
分析故障发生时的车辆状态，判断故障原因是否环境或负载相关
(4)执行维修或测试
替换损坏部件或调整系统参数
清除故障码后进行试车验证
故障码是OBD系统的“语言”，通过标准化编码 + 辅助数据，将车辆复杂电子信息转化为可操作的诊断指令。通用码保证了跨品牌的可读性，而厂商自定义码提供了更精细的诊断能力。结合冻结帧、历史码和增强信息，OBD系统能够实现高效、精准、可追溯的故障诊断。
5
OBD 接口的强大应用：
远超读故障码

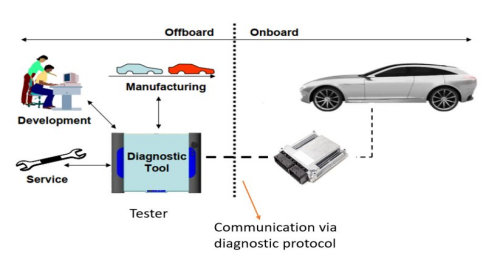

OBD-II接口不仅是读取故障码的工具，更是现代汽车电子生态的重要枢纽。统一的16针诊断接口，使车辆数据能够跨品牌、跨设备传输，催生了广泛应用场景：

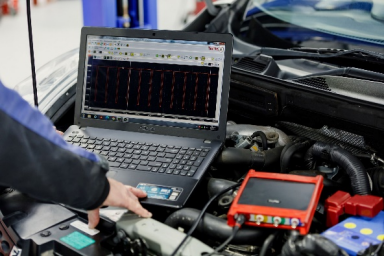

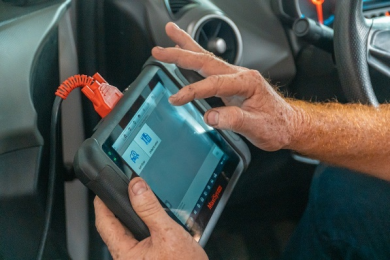

5.1 专业维修：全面掌控车辆状态
对于汽车维修技师而言，OBD接口是智能诊断中心：
故障码读取：快速获取通用码和厂商自定义码，判断车辆异常部件或系统
实时数据流监控：读取发动机转速、节气门开度、燃油喷射量、氧传感器电压等参数，诊断发动机性能或异常状态
执行元件测试（Active Test）：通过OBD指令控制执行器，如点火线圈、燃油喷射器、风扇、电磁阀等，检验部件功能
ECU编程与匹配：在更换ECU、传感器或节气门体后，通过接口写入参数、匹配编码，确保车辆正常工作
优势：传统维修依赖经验和拆装，OBD接口实现快速、精准、可验证的电子化维修
读取/清除故障码
快速判断仪表盘故障灯原因
排除小问题（如轻微传感器异常）后清除故障灯
查看实时数据流
水温、转速、油耗、发动机负荷、进气温度等参数实时显示
便于驾驶者观察车辆运行状态或发现异常趋势
车辆性能测试
0–100km/h加速测试
怠速稳定性和节油表现
可辅助调校驾驶风格或进行简单改装评估
优势：降低维修门槛，让车主对车辆状态有直观了解，提前发现问题，避免小故障演变成大事故
5.3 车辆改装与调校：定制化性能优化
OBD接口为汽车改装和性能调校提供了关键通道：
刷写ECU程序（ECU Tuning/Remap）
调整燃油喷射量、点火正时、涡轮增压压力等参数
实现动力提升、节油优化或排放改善
车辆参数监控与调节
调整电子限速、换挡策略、扭矩分配等
可通过OBD接口实时观察改装后的参数变化，保证安全性和可靠性
优势：OBD接口提供安全、标准化的数据通道，避免非法拆线或破坏车辆电子系统

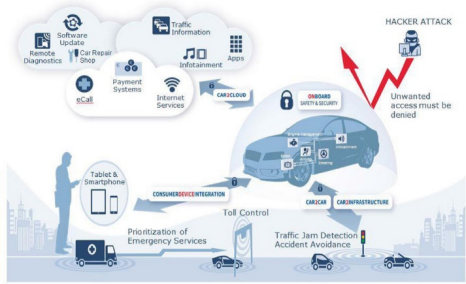

5.4 车联网与UBI保险：数据驱动的智能应用
OBD接口是智能汽车数据采集的重要入口，为车联网和保险创新提供支持：
智能硬件与远程监控
车辆状态上传云端：发动机状态、燃油水平、速度、行驶轨迹等实时同步
功能：远程定位、电子围栏、驾驶行为监控、异常报警
应用场景：车队管理、共享汽车、远程维护、车辆安全监控
基于驾驶行为的UBI保险（Usage-Based Insurance）
数据采集：急加速、急刹车、夜间行驶、长时间怠速等
保险差异化定价：驾驶安全性越高，保费越低
优势：实现保险风险精准量化，激励安全驾驶
5.5 排放检测与环保应用
OBD接口在尾气排放监管中也发挥重要作用：
年检辅助：通过读取OBD故障码和排放监控状态（如催化器效率、氧传感器数据），快速判断尾气排放是否合格
替代部分传统测量：无需拆装尾气检测装置，即可通过电子数据监测排放系统运行
优势：高效、便捷、数据可追溯，减少人工测量误差
OBD接口不仅是读取故障码的工具，更是现代汽车数据生态的核心枢纽：
专业维修 → 高效精准
车主自助 → 简单易用
改装调校 → 安全可控
车联网与保险 → 数据驱动智能应用
排放监控 → 高效环保
它将汽车从单纯的机械设备，升级为可监控、可诊断、可优化、可联网的智能系统。
6
技术挑战与局限
尽管OBD系统在车辆诊断、维修和监管中发挥了核心作用，但它并非“全知全能”。其设计理念、技术边界以及现实应用环境，决定了OBD在实际使用中仍存在若干不可忽视的挑战和局限。
6.1 “下游”诊断的先天局限：看数据，而非看实物
OBD本质上是一套基于电子信号的间接诊断系统，它并不直接检测机械部件的物理状态，而是通过传感器信号“推断”系统是否异常。
工作逻辑：
OBD并不是检测“零部件是否损坏”，而是检测“运行结果是否偏离预期”。
典型案例：
三元催化器堵塞或内部熔毁
OBD并不能直接检测催化器内部结构
而是通过前、后氧传感器信号对比，推断催化效率是否下降
发动机轻微机械磨损
若尚未影响转速、燃烧效率或排放数据
OBD可能不会立即报码
结果影响：
某些早期机械故障或渐进式磨损难以及时发现
仍需结合人工检查、经验判断或其他检测手段
可以说，OBD更像“化验报告”，而不是“影像检查”。
6.2 协议与实现差异：统一接口，不等于完全开放
虽然OBD-II在物理接口和基础协议层面实现了统一，但在软件层和功能层仍然存在明显差异。
协议多样性：
不同年份、不同市场的车辆，可能使用不同通信协议（如ISO、KWP、CAN等）
即使使用CAN，总线速率、消息格式也可能不同
厂商指令集差异：
通用OBD工具通常只能访问动力总成相关的标准功能
车身控制、ADAS、电池管理等模块，往往需要厂商专用指令
实际表现：
同一个OBD扫描仪，在不同品牌车辆上功能差异明显
“能读码，但读不全；能看数据，但无法执行测试”
这也是为什么4S店诊断仪和通用读码器之间存在巨大能力差距。

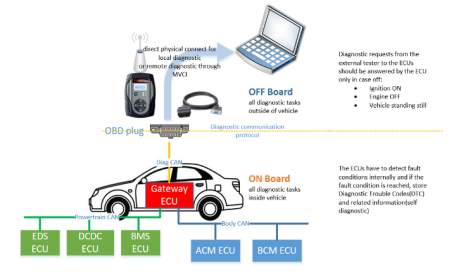

6.3 信息安全风险：OBD是车载网络的“物理入口”
OBD接口直接连接车辆内部通信网络（CAN/LIN/FlexRay等），从信息安全角度看，它是一个高权限物理入口。
潜在风险：
恶意设备可通过OBD接口监听或注入CAN消息
理论上可能影响刹车、转向、动力输出等关键系统
现实案例：
学术研究和白帽黑客已多次演示通过OBD接口进行车辆控制
商业攻击门槛正在随着硬件成本下降而降低
行业应对措施：
增加安全网关（Secure Gateway）
对诊断指令进行身份认证和权限分级
限制车辆行驶状态下的OBD写入权限
OBD从“维修接口”逐渐演变为“网络安全边界”。
6.4 数据所有权与使用权争议：谁拥有车辆数据？
OBD系统持续产生大量高价值数据，包括：
车辆运行状态
驾驶行为
位置信息
故障与维修记录
这引发了长期存在的数据归属争议：
车主视角：
数据来自个人车辆，应属于车主隐私
制造商视角：
数据源于车辆控制系统，是产品运行数据
服务商与保险公司视角：
数据是提供服务和定价的基础资产
现实问题：
谁可以合法采集、存储、分析和商业化这些数据？
车主是否有权拒绝数据上传？
数据滥用或泄露如何追责？
目前，这在法律和商业层面仍属于灰色地带，不同国家和地区的监管态度差异巨大。
6.5 综合评价
OBD系统的局限并非“技术失败”，而是其设计目标和应用边界的自然结果：
它擅长：
电子系统诊断
排放合规监控
数据驱动的维护与管理
它不擅长：
直接检测机械物理损伤
完全统一跨品牌深度功能
在无安全机制下应对网络攻击
正因为这些挑战的存在，OBD系统正不断向更安全、更智能、更受控的方向演进，也为未来智能汽车、车联网和法规体系的发展提出了新的课题。
7
未来发展趋势
随着汽车从“机械产品”向“软件定义的智能终端”演进，OBD系统的角色也正在发生根本性变化。它不再只是排放与故障诊断工具，而是逐步演化为整车健康管理与数据连接的核心节点。
7.1 与高级别自动驾驶深度融合：从发动机监控到“整车神经系统体检”
在L2+乃至L4级自动驾驶场景中，车辆安全不再仅取决于发动机和刹车系统，而是高度依赖复杂的电子与软件系统。
监控对象的扩展：
未来的OBD将不再局限于传统动力总成，而是深度嵌入整车电子电气架构（E/E Architecture），重点覆盖：摄像头、毫米波雷达、激光雷达等感知传感器
自动驾驶域控制器、中央计算平台
线控转向、线控制动等关键执行器
健康状态管理：
传感器是否存在漂移、遮挡或信号异常
控制器是否过热、算力降级或通信延迟
执行器是否响应迟滞或性能衰减
在这一趋势下，OBD将逐渐成为自动驾驶系统的“安全体检接口”，直接服务于功能安全（ISO 26262）和预期功能安全（SOTIF）。
7.2 预测性维护：从“事后维修”到“提前干预”

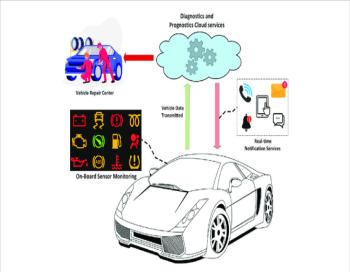

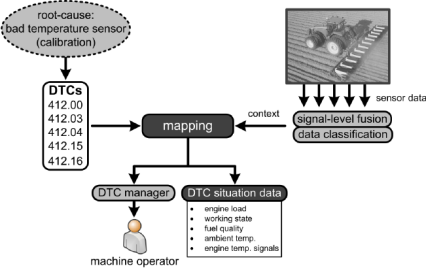

传统OBD以“故障发生后报警”为核心逻辑，而未来的方向是预测性维护（Predictive Maintenance）。
技术基础：
海量车辆的OBD历史数据
AI与机器学习模型
云端计算与长期趋势分析
实现方式：
分析传感器长期漂移趋势，而非单点异常
建立部件“健康衰减曲线”，预测剩余寿命
在故障发生前向车主或服务中心发出维护建议
实际效果：
避免突发故障导致抛锚或事故
减少过度维修，降低用车成本
提升车辆整体可靠性与用户体验
OBD由“诊断工具”升级为“健康管理系统”。
7.3 标准化与云端化：诊断流程的工业化升级
诊断流程标准化

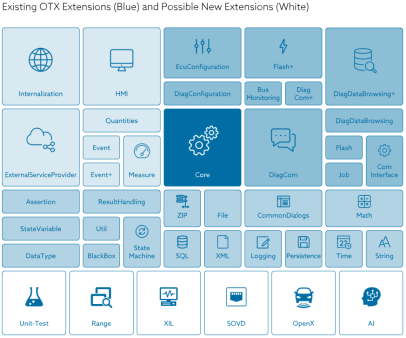

OTX（Open Test sequence eXchange）等标准正在推广
将诊断流程从“经验驱动”转为“流程驱动”
实现跨品牌、跨地区的统一诊断逻辑描述
这意味着未来的诊断不只是“读码解释”，而是可复用、可验证、可自动执行的标准流程。

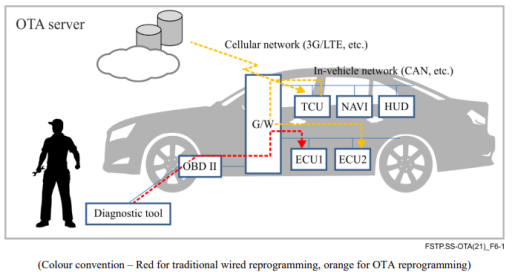

远程诊断与OTA成为常态
远程诊断：
无需进店即可读取故障码和数据流
服务中心可远程分析问题
OTA（空中升级）：
修复软件Bug
优化控制逻辑
解决大量“软故障”
在这一模式下，许多问题不再需要物理维修，而是通过云端“更新”和“重配置”即可解决。
7.4 新能源汽车适配：OBD的“电动化重构”
在电动汽车和混合动力汽车中，传统发动机相关监控不再是核心，OBD体系正在发生结构性扩展。
重点监控对象：
动力电池包（电压、温度、一致性）
电池管理系统（BMS）
电机与电控系统
充电系统与高压安全
诊断目标变化：
电池衰减预测
热失控风险监测
高压系统绝缘安全

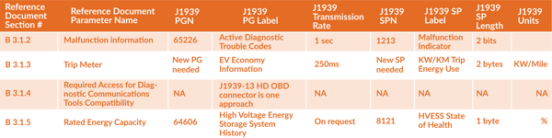

标准演进：
各国正在推动EV专用OBD扩展规范
以适应新能源车安全和监管需求
OBD正在从“发动机中心”转向“三电系统中心”。OBD系统的发展轨迹，本质上是一部汽车电子化、网联化、智能化的缩影：
它起源于排放监管
成熟于标准化诊断
拓展于车联网与数据应用
未来将深度融入自动驾驶、云端服务与新能源体系
今天的OBD，已经不仅是修车师傅手中的工具，更是连接汽车、用户、维修网络、制造商、监管机构以及未来智能交通系统的核心数据枢纽。理解OBD，就等于掌握了进入现代汽车电子世界的“敲门砖”。
