车辆故障诊断中故障码、故障树与UDS的原理与协同
出品 |汽车电子与软件
目录
一、车载诊断三要素的界定
二、三者的内在关联与协同
三、三者协同的故障诊断实例推演
四、诊断体系的能力边界与工程诊断思维
五、总结

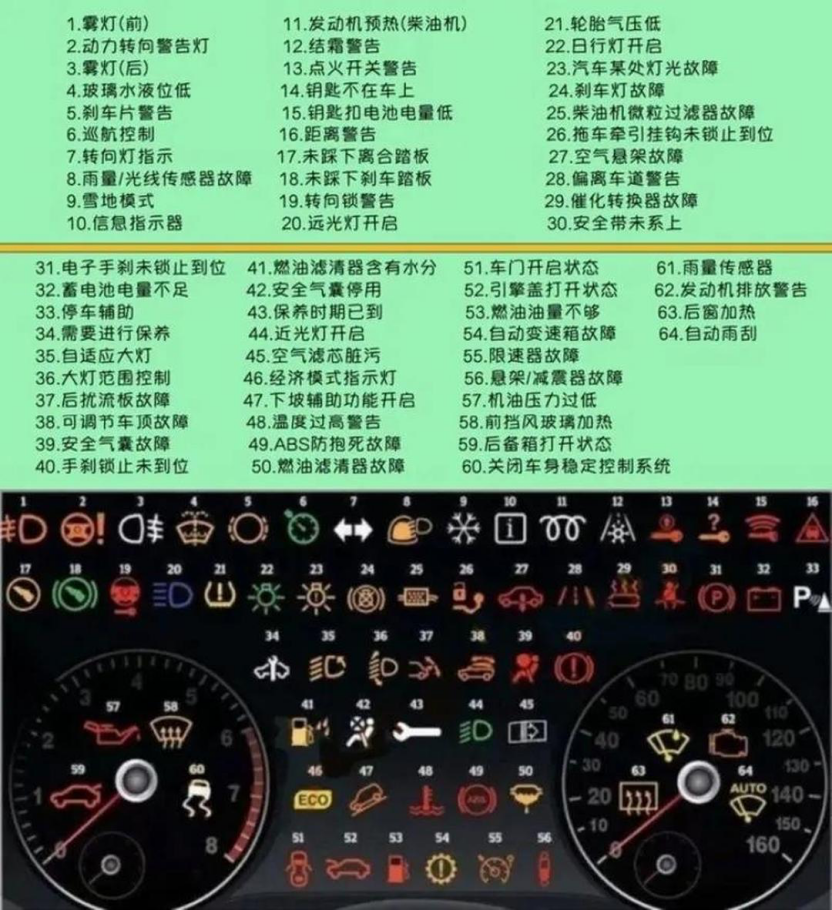

图 故障码与对应图标，来自网络
随着汽车电子架构从传统分布式ECU架构迭代至域控制器、中央计算式架构，车载总线拓扑、电控软件逻辑与高压电气系统的复杂度大幅提升。可以说，各种故障多到记不住，到了需要有规则的编码才能全部掌控的地步。传统依赖维修经验、直观观察的故障诊断模式，已无法适配新能源汽车与智能网联汽车的研发验证、下线检测与售后运维需求。
在现代标准化车载诊断体系中，故障码（DTC）、故障树（FTA）与UDS统一诊断服务是三大支柱，三者物理属性、功能定位完全独立，却在车辆全生命周期中形成深度协同的诊断闭环。工程应用中普遍存在认知误区，比较容易望文生义（也情有可原，很多命名确实让人误解）混淆三者边界，误认为故障树由故障码构成、UDS协议具备故障分析与定位能力，进而导致诊断误判、排查效率低下。
一、车载诊断三要素的界定
首先需要跳出“三者均为维修工具”的笼统认知，这三个有本质差异的。
故障码（DTC，诊断故障码）是车辆电控系统自主生成的数字化故障标识。车辆运行过程中，所有ECU均搭载诊断监控模块，不间断采集传感器模拟信号、执行器驱动反馈、供电电压参数以及CAN/LIN总线交互报文。

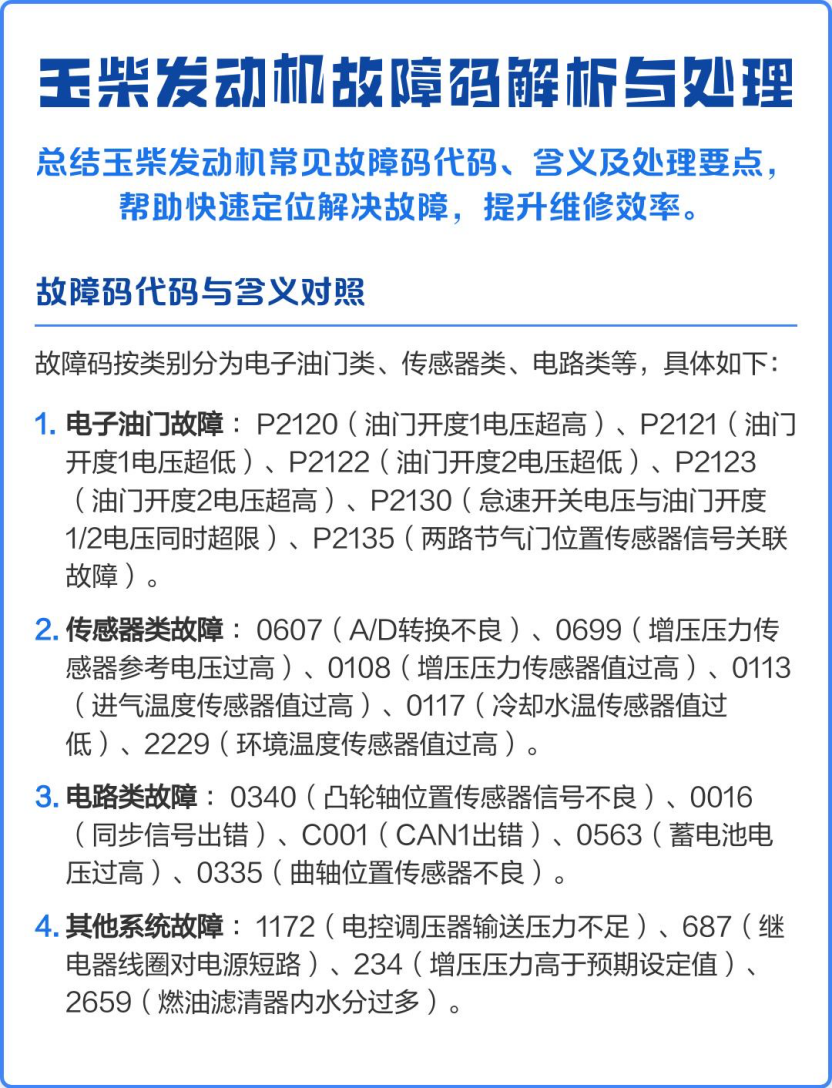

图 现实中的故障码
当实测参数超出软件标定的正常阈值、回路出现短路断路或总线节点丢失时，ECU内部的诊断事件管理器（Dem）会判定故障条件达成，在本地非易失性闪存中写入一条标准化编码，该编码即为故障码。
依据SAE J2012与ISO 15031国际规范，故障码采用“一位分类字母+四位数字”的固定结构，字母区分车辆电子系统层级，P代表动力系统、B代表车身系统、C代表底盘系统、U代表网络通讯系统，数字位则区分通用标准与厂商自定义故障类型。
例如行业通用故障码P0303代表发动机3号气缸失火，属于动力系统典型报错；B0108代表车内温度传感器回路异常，归属车身电控范畴；U0140是高频总线故障码，指代车辆与车身控制模块BCM通讯丢失。
从本质上看，故障码仅为故障现象的记录标签，它只回答了“车辆哪里出现了异常”，并不包含故障发生的因果链条、失效路径与根本成因，这也是单一依靠故障码维修经常出现“换件无效、故障复现”的根本原因。
相较于车载自动生成的故障码，故障树（FTA，故障树分析）是完全人工构建的离线失效逻辑模型。依托整车电气原理图、硬件布局结构、ECU软件控制逻辑，工程师采用自上而下的逆向推导思路，以用户可感知的显性故障为顶事件，通过或门、与门等逻辑算子，逐层拆解为子系统级中间事件，最终拆分至无法再细分的最小底事件，这些底事件就是所有可能导致顶层故障的物理或软件失效点。

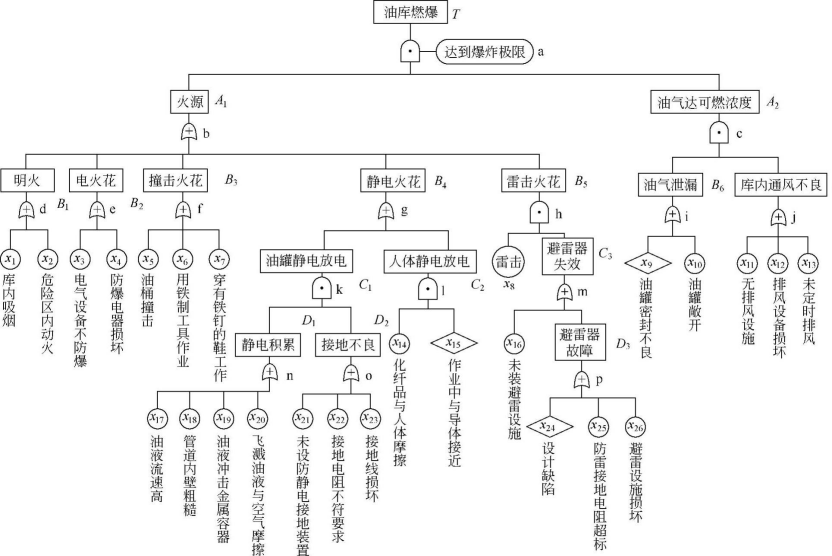

图 故障树这个概念不仅限于车载电子
这里必须明确核心认知误区：故障树并非由故障码组成，二者不存在包含、构成、拼接关系。很容易误解为故障码是故障数的节点，其实不是这样的
我们引入三类行业高频真实故障码及其配套故障树，来印证二者关系。
第一类是动力系统永久硬件故障，通用故障码P0300（多缸随机失火），这是修理厂最常见的发动机故障码，仅提示多缸燃烧异常，不指明具体气缸与根源。
其配套故障树以“发动机多缸随机失火（DTC:P0300）”为顶事件（或门），向下分解为三个中间事件：点火系统失效、燃油供给异常、进气与机械故障；点火系统分支下包含火花塞磨损、点火线圈初级回路断路、线圈供电保险熔断等底事件；燃油分支包含低压油泵压力不足、喷油嘴堵塞、燃油滤芯堵塞；机械分支包含缸压不足、气门积碳卡滞。

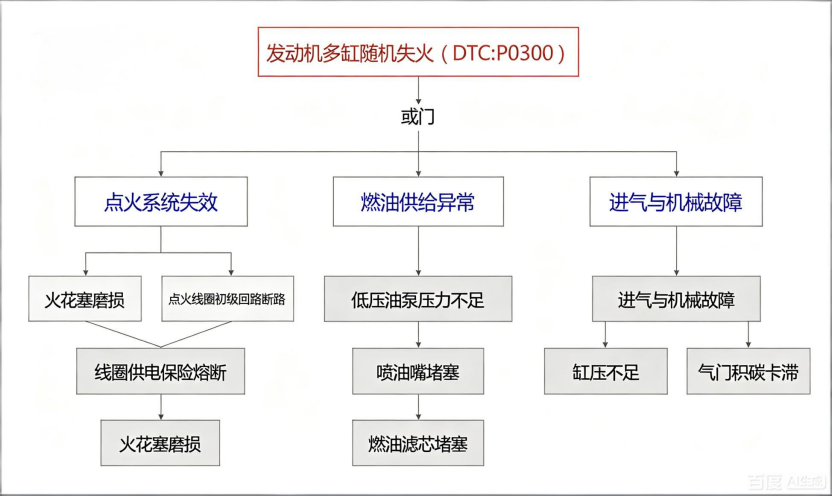

图 故障树示意图
维修中仅读出P0300无法直接换件，必须沿该故障树由易到难排查，这也是故障码只给现象、故障树给全路径的直观体现。
第二类是车身电控低压回路故障，通用故障码P0642（5V参考电压1过低），常见于通用、大众车系，多引发节气门、进气压力传感器同时报码。该故障码对应的故障树顶事件为“ECU 5V参考电压回路压降超标”，中间事件分为外部传感器短路、ECU内部电源模块损坏、参考电压线束串扰；底事件包含进气压力传感器内部击穿、节气门位置传感器对地短路、5V信号线与电源线磨破粘连、ECU电源芯片烧毁。实际维修中经常出现多个传感器同时报错，根源并非所有传感器损坏，而是单一传感器拉低公共5V电压，该故障树能引导维修人员优先排查外接负载，避免批量误换传感器。
第三类是车载总线故障，通讯类故障码U0140（与BCM车身控制模块通讯丢失），属于整车网络高频偶发故障。该故障码仅为单一通讯报错标签，而对应的故障树则以“车辆与BCM通讯中断”为顶事件，向下延伸出BCM供电异常、CAN总线链路故障、模块软件死机、终端电阻失效等中间事件，每个事件又细分出主保险熔断、CAN-H/CAN-L对地短路、BCM插头针脚退针、总线终端电阻偏移、ECU软件偶发卡死等底层失效点，完整罗列所有潜在根源。故障树独立于车辆硬件与软件存在，仅存储在研发失效分析文档与维修手册中，车辆ECU内部不会存储任何故障树逻辑；同时，故障树的覆盖范围远超故障码，对于线束虚接、电磁干扰、软件时序冲突等不会触发ECU诊断记录的隐性失效，依然可以通过预设故障树完成路径推演，这也是故障树相较于故障码的核心价值所在。
在故障数据与分析逻辑之外，UDS统一诊断服务（ISO 14229）承担着标准化通信载体的角色。UDS是运行在CAN总线、车载以太网（DoIP）之上的应用层诊断协议，采用客户端-服务器架构，诊断仪作为客户端，车辆各ECU作为服务端，协议规定了双方对话的指令格式、数据帧结构、会话权限与交互规则。日常诊断中读取故障信息、清除故障记录、调取实时数据流、写入标定参数等操作，本质都是调用UDS内置的标准化服务标识符完成交互。需要强调的是，UDS本身不感知故障、不分析成因、不存储数据，它仅仅是一套“标准化沟通语言”，为故障码的导出、数据流的传输、诊断指令的下发提供合规通道。
总的说来，故障码是车载数据载体，故障树是离线分析逻辑，UDS是在线通信规则，三者从底层属性上完全不同。
二、三者的内在关联与协同
虽然三者属性相互独立，互相没有从属关系，但在车辆研发、生产、售后的全生命周期中，形成了固定的绑定关系与协同方式，通过两两之间的逻辑联动，实现故障排查。搞清楚其关联逻辑，是从“会读码”进阶到“会诊病”的关键。
UDS与故障码属于强绑定的通道与内容关系，是三者中耦合度最高的一组关联。故障码生成后永久存储在ECU本地闪存中，车辆本身无法将故障信息可视化，人工也无法直接读取ECU内部数据，必须依靠UDS协议提供的专属服务完成数据交互。
其中，0x19服务用于读取所有故障码、故障状态位与故障冻结帧，0x14服务用于清除已存储的故障记录，0x85服务用于启停故障码记录功能，这三类核心服务构成了故障码管理的全部能力。从数据流向上看，故障触发、Dem判定、DTC存储、UDS调取构成了闭环，没有UDS，故障码就会永久封闭在ECU内部，失去所有诊断价值；没有故障码，UDS的核心诊断服务也将失去承载内容，二者互为依托、不可分割。
故障码与故障树是索引与溯源的配套关系，也是售后诊断中最常用的联动逻辑。在整车研发阶段，工程师会先绘制整车级、系统级故障树，梳理所有可能的失效底事件，再为不同的失效路径分配唯一的标准化故障码，这就形成了“一棵顶层故障树对应一类专属故障码”的映射关系。进入售后场景后，维修人员通过UDS读取故障码，以该编码为索引调取维修手册中的对应故障树，顺着树形逻辑由上而下排查，即可遍历所有潜在失效点。
这也能解释工程中的常见现象：同一个故障码往往对应多种维修方案，本质是故障码只是顶层现象标签，而故障树罗列了该现象下所有底层失效路径，再次印证了故障树不是故障码的集合，故障码只是故障树的检索入口。
UDS与故障树不存在直接的数据与通信关联，仅通过故障码形成间接串联。UDS的总线报文、ECU的存储区域中均不包含故障树的逻辑结构，车辆诊断通信全程不会传输、解析任何故障树内容。二者的联动链路为：UDS读取故障码→通过故障码匹配离线故障树→依托故障树完成根因排查。基于这三组两两关联，可以延伸出车辆全生命周期的双向协同流程。

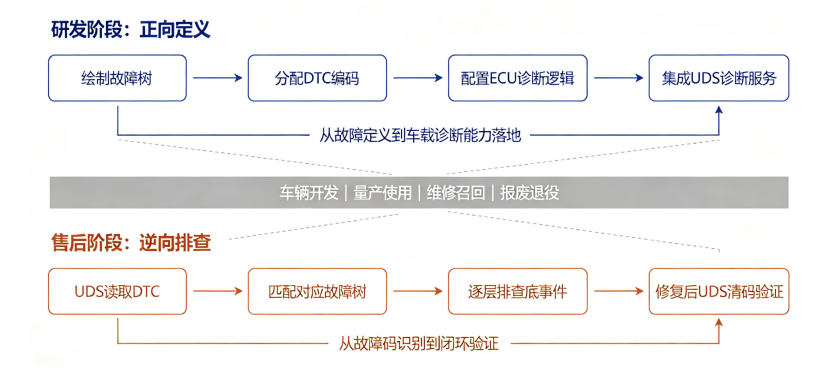

图 故障树，故障码，UDS协同
研发阶段为正向流程，也就是 绘制故障树→分配DTC编码→配置ECU诊断逻辑→集成UDS诊断服务；售后阶段为逆向流程：UDS读取DTC→匹配对应故障树→逐层排查底事件→修复后UDS清码验证。这一正一反两条链路，贯穿了车辆从开发到报废的全部诊断场景。
三、三者协同的故障诊断实例推演
通过纯电动汽车高压系统典型故障案例，能够直观还原三者协同诊断的完整过程，直观地体现UDS传数据、DTC定范畴、FTA找根因的各自分工，让抽象的逻辑关系落地到实际工程场景中。
某量产纯电动汽车常温上电后，仪表弹出“高压系统故障，禁止行驶”提示，整车无法完成高压上电，低压电器工作正常。初步人工排查未发现明显线束破损、保险熔断等直观问题，进入标准化诊断流程。
首先，将诊断仪接入车辆OBD接口，初始化诊断会话后，基于UDS协议向整车网关发送全车ECU诊断请求，网关转发指令至电池管理系统BMS。通过UDS 0x19服务读取BMS存储信息，诊断仪解析出确认态故障码P1B01，释义为动力电池单体电压过高，同时调取故障冻结帧，记录故障触发时刻电池平均温度25℃、整车母线电压402V、异常单体采样电压3.75V。此时仅依靠故障码，只能确定故障现象为单体过压，但无法区分是电芯本体失效、采样回路异常还是均衡系统故障，诊断进入范畴锁定、根因未知的阶段。
接入该故障码配套的系统级故障树，以“BMS上报单体电压过高故障”作为顶事件，通过或门逻辑展开多层推导。顶层向下分化为电芯本体异常、电压采集回路故障、电池均衡系统失效、高压关联系统扰动四大中间事件，每个中间事件继续向下拆分至底事件：电芯本体异常包含电芯内阻漂移、内部微短路；采集回路包含采样线束虚接、接插件腐蚀、AD采样芯片精度偏移；均衡系统包含被动均衡电阻烧毁、软件均衡逻辑未触发；高压扰动包含DC-DC输出异常、高压接触器粘连。依据故障树固有的由易到难排查原则，优先检测低成本、高概率的底事件，首先目视检查电池包高压接插件与采集线束，排除进水、断路问题；再通过UDS读取BMS实时采样数据流，对比所有电芯电压，锁定第12号电芯采样值异常偏高。
针对性检测该电芯对应的均衡回路，最终确认被动均衡电阻烧毁，导致该电芯无法在静置阶段泄压，长期电压累积触发过压保护，生成P1B01故障码。更换同规格均衡电阻后，再次通过UDS 0x14服务清除历史故障码，连续十次上下电并模拟行驶工况，无故障复现，冻结帧无新增记录，诊断流程闭环。该案例完整展现了三者的协同价值：缺少UDS则无法精准读取故障码与数据流，缺少DTC则无法快速锁定高压电池系统范畴，缺少故障树则容易直接误判为电芯损坏，造成高额不必要换件成本，三者缺一不可。
四、诊断体系的能力边界与工程诊断思维
在实际工程应用中，其实老师傅经验十分重要，不是光有故障树手册就够用的。
从底层原理来看，依托故障码、故障树、UDS构建的诊断体系无法实现100%全覆盖排查。针对永久性硬件失效，如线束断路、传感器烧毁、保险熔断，故障会稳定触发ECU诊断逻辑，生成确认态DTC，经UDS可读，依托故障树可精准定位，排查成功率接近100%；针对震动虚接、低温接触不良等间歇性故障，ECU会生成待定故障码，结合冻结帧工况与故障树复现测试，排查成功率可达85%左右；但针对纳秒级总线干扰、软件时序BUG、临界绝缘漂移等隐性故障，ECU诊断模块响应速度不足，无法生成故障码，UDS无有效数据可读，标准故障树也无法穷尽这类非标失效路径，这类故障属于体系天然的盲区，无法通过常规流程排查。
造成边界限制的根源主要有三点：一是ECU诊断覆盖率受限，厂商仅对关键回路配置监控逻辑，大量底层电路、软件逻辑未纳入诊断范围，自然无法生成故障码；二是瞬时故障的时间尺度极小，ECU闪存写入周期无法捕捉瞬态扰动，无快照数据留存；三是故障树为人为预设模型，无法穷尽所有极端工况、车辆改装与老化衍生的特殊失效路径。
针对上述边界，结合三者特性形成的工程化诊断思维，才能够有效突破盲区限制，将整体排查成功率提升。诊断初期必须依托UDS区分故障码状态位，甄别已确认故障、待定偶发故障与历史自愈故障，避免被假性故障误导；排查过程严格遵循故障树由低成本到高成本的逻辑顺序，优先核查供电、接插件、线束等高频失效点，再检测传感器与执行器，最后判定ECU本体，契合整车电子故障70%以上为线束回路问题的工程规律。针对无码隐性故障，可跳出故障码索引局限，通过UDS读取实时数据流做对标分析，反向推导故障树未标注的隐性失效点；针对连锁报错的总线故障，通过UDS全车扫描定位最早报错的根节点ECU，避免将继发性故障误判为根源故障。
五、总 结
故障码、故障树与UDS构成了现代车辆故障诊断的核心骨架，三者分工清晰、定位独立：UDS是标准化通信通道，解决数据怎么传的问题；故障码是数字化现象索引，解决故障在哪里的问题；故障树是离线逆向逻辑，解决成因是什么的问题。理清三者的本质区别、协同关系与能力边界，跳出传统经验化、条目化的维修思维，依托系统化的推理逻辑开展诊断，不仅能提升售后维修的效率与准确率，更能为整车研发阶段的诊断策略设计、批量质量问题溯源提供核心支撑，是适配现代智能汽车电控体系的核心专业能力。
