低成本舱驾一体的最佳实践

出品|汽车电子与软件

前言

当前汽车智能化竞争已进入白热化阶段，高阶辅助驾驶、智能座舱两大核心领域，已然成为车企智能化博弈最激烈的“核心领地”。行业内卷持续加剧，10万级量产车型纷纷搭载激光雷达、三联屏、全域智驾等高端配置，硬件堆砌、功能叠加成为行业常态。各家车企全力加码智能化配置比拼，行业彻底进入“没有最卷，只有更卷”的竞争格局。

在同质化硬件内卷、成本压力持续攀升的行业背景下，单纯依靠硬件堆砌的竞争模式已然难以为继，如何在控制整车研发与量产成本的前提下，保留高阶智能化配置、打造差异化产品竞争力，成为车企破局的核心难题。而舱驾一体融合方案凭借“降本不减配、集成不降级”的核心优势，成为现阶段车企突围的最优解之一。本文将基于量产级技术方案，从系统需求、系统设计、硬件设计、机械设计、软件设计、安全体系、验证策划全维度，拆解低成本舱驾一体的落地最佳实践，为整车智能化低成本量产提供可落地的技术参考。

01

系统整体需求

本次落地的低成本舱驾一体方案，面向全球多区域量产市场，覆盖国内、东南亚、中东、澳洲、南美等主流市场，整车生命周期6年，具备大规模量产落地能力，可适配数十万级销量的量产交付需求。方案核心围绕智能座舱全域交互与高阶智能驾驶辅助两大核心能力，兼顾国内外法规适配、多场景功能覆盖、高低配车型兼容、软硬件可拓展四大核心需求，实现低成本、高适配、高可靠的舱驾融合体验。

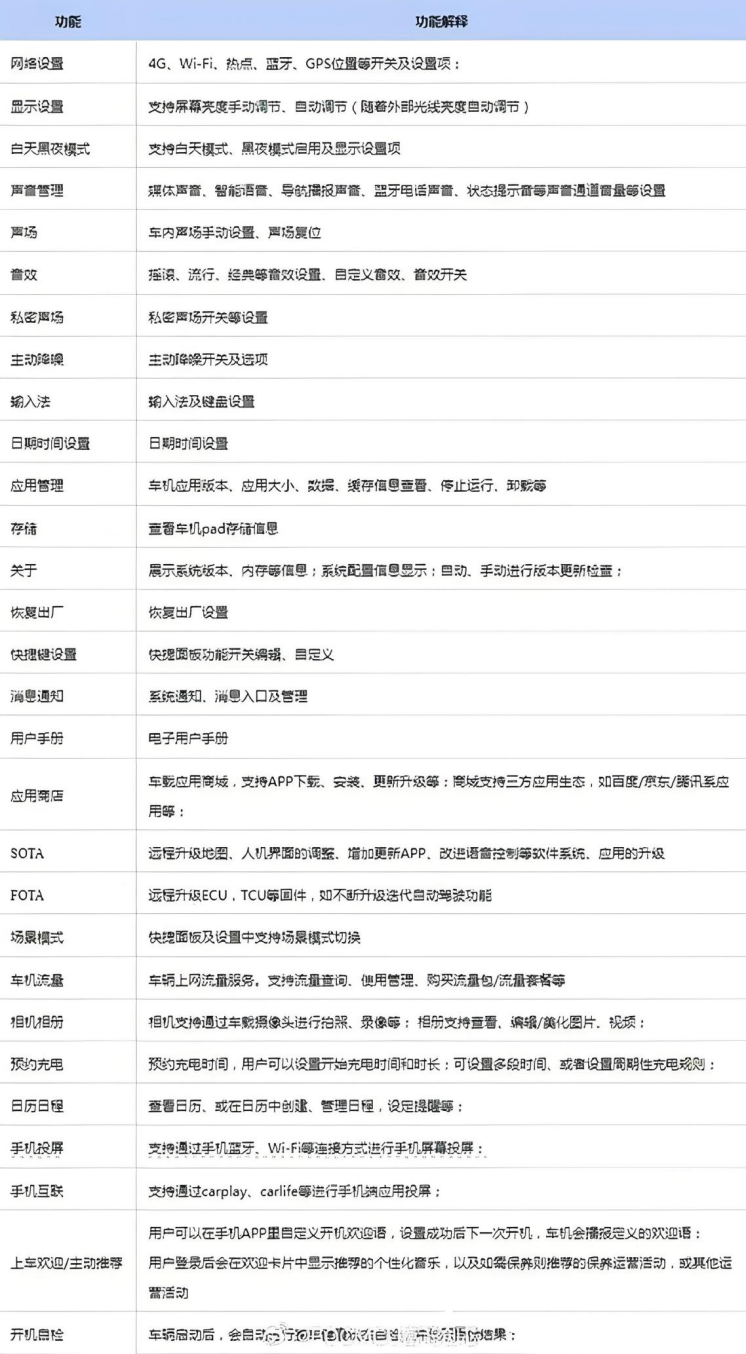

1.1 智能座舱域功能需求

座舱域聚焦多屏交互、全域娱乐、智能交互、越野特色、生态适配五大核心场景，兼容国内与海外双版本差异化需求，核心功能全覆盖且支持硬件预留拓展。屏幕硬件层面，标配8.88寸仪表屏（1920*480分辨率、60fps刷新率）、15.6寸中控大屏（2560*1440超清分辨率、16:9比例），预留副驾屏、二排空调屏硬件拓展接口，满足车型高低配迭代需求。

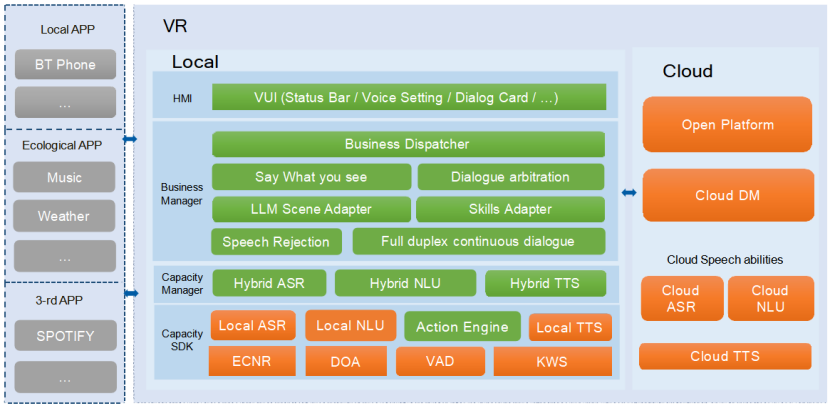

智能交互层面，搭载四音区语音识别系统，支持9大类整车功能语音控制，涵盖空调、天窗、后视镜、除霜、仪表查询、360影像、氛围灯、驾驶模式等常用功能，支持自定义唤醒词、双音色切换，同时具备油耗、电量、OTA升级主动提醒能力。国内版本搭载AI语音大模型，可实现目的地天气推送、游玩场景智能推荐等高阶交互功能。

特色场景层面，搭载全地形越野驾趣系统，覆盖日常3种驾驶模式、6种越野模式、3种特殊自定义模式，支持越野环境数据、底盘状态、车身参数实时可视化显示，配套越野日志、驾驶行为分析、专业调校建议功能。同时集成ANC主动降噪、AVAS声学预警、律动氛围灯、透明底盘、高清360全景影像、哨兵模式等特色配置。

1.2 智能驾驶域功能需求

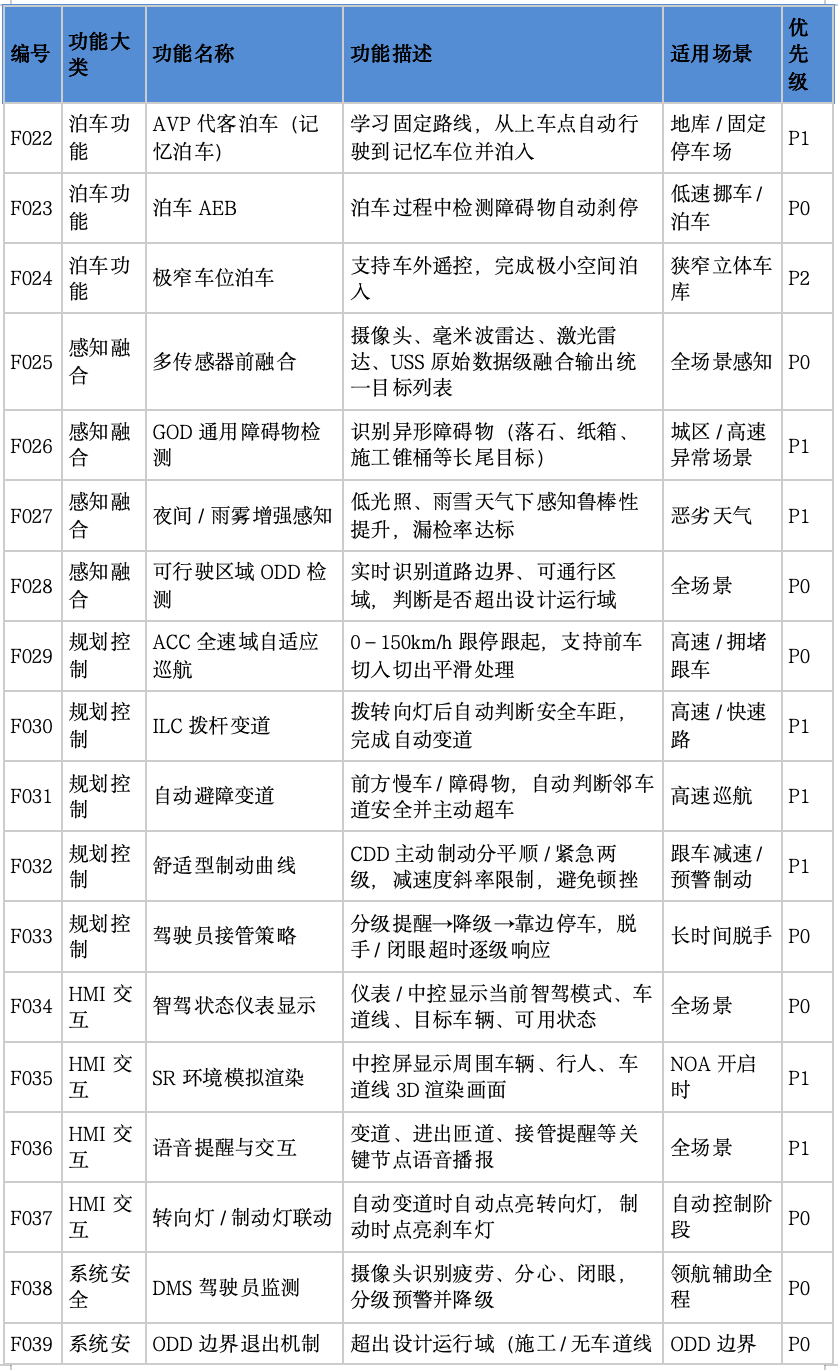

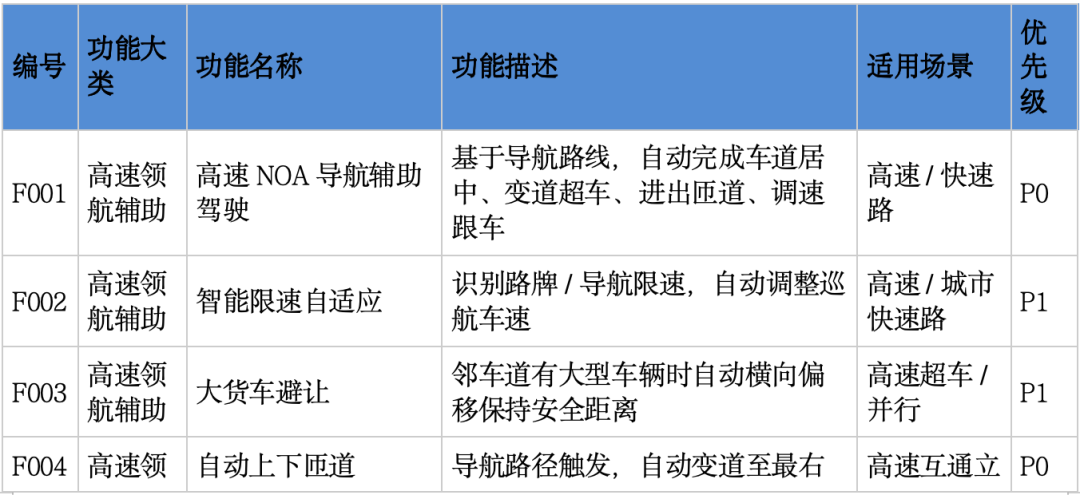

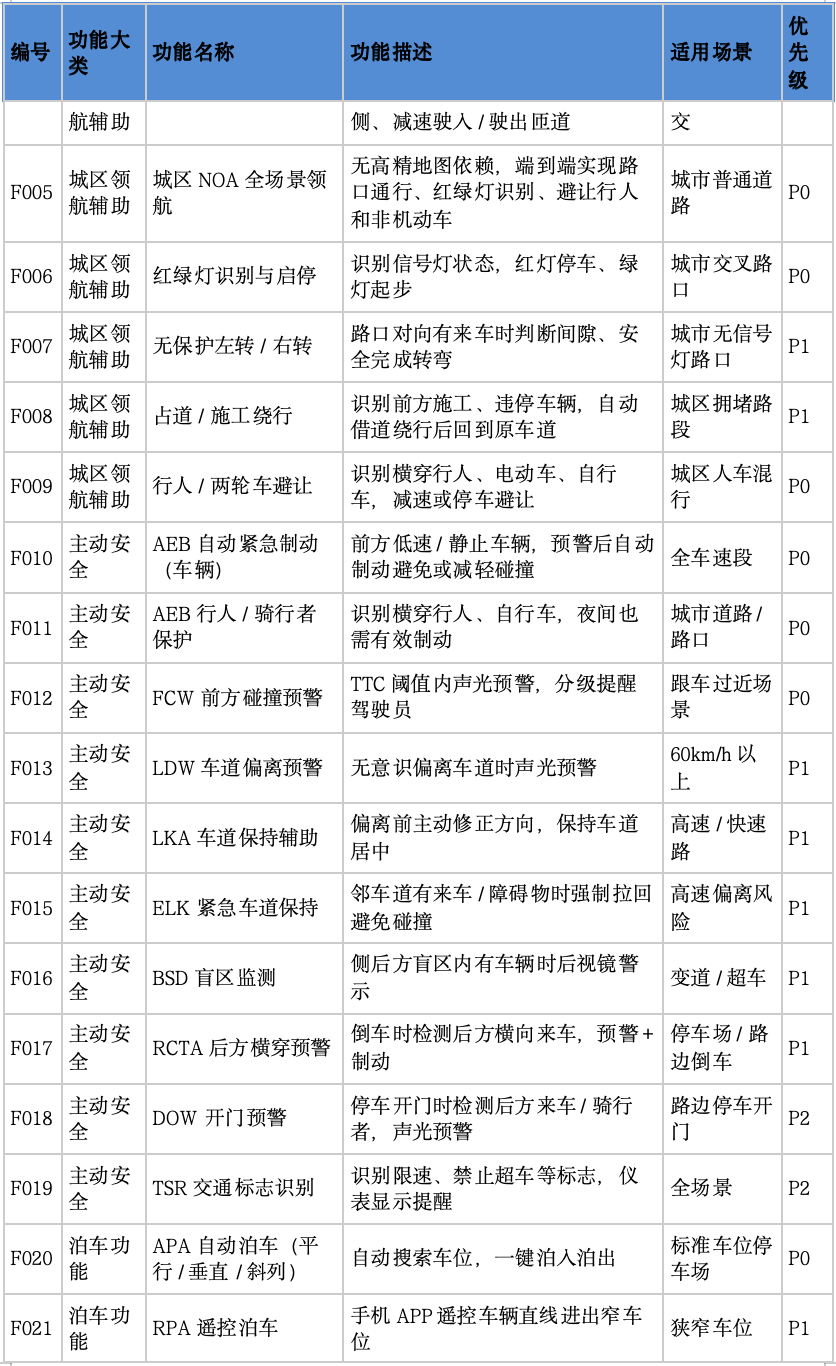

智驾域聚焦L2+级高阶辅助驾驶能力，全面覆盖基础行车辅助、主动安全防护、多传感器感知融合三大核心模块，满足国内外NCAP五星安全评级、ECE、ISO等法规标准。基础驾驶辅助功能包含ACC自适应巡航、ICC智能巡航、DCLC变道辅助、IHBC智能远光控制；主动安全功能覆盖AEB自动紧急制动、FCW前向碰撞预警、LKA车道保持、LDW车道偏离预警、BSD盲区监测、LCA变道辅助、RCTA后方横穿预警、TSR交通标识识别、ESA紧急转向辅助、ELKA紧急车道保、高快NOA、自动泊车APA、记忆泊车HPA等全场景安全防护功能。

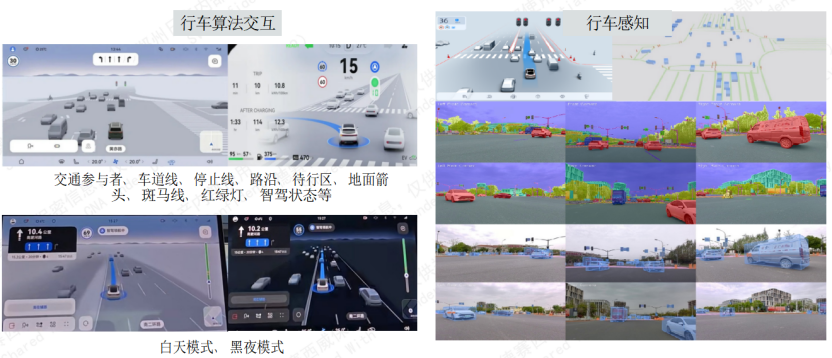

同时，系统可实现弯道速度预警、高级盲点监测、前车驶离通知等增值辅助功能，依托多传感器融合感知，精准识别交通参与者、车道线、红绿灯、地面标识、路沿等道路元素，适配昼夜全场景行车环境。为保障智驾功能稳定落地，系统需兼容整车底盘、车身、动力系统信号交互，支持加速、减速、转向执行器精准控制，适配多摄像头、雷达传感器硬件接入与算法迭代。

1.3 接口与拓展需求

方案预留丰富的硬件接口与软件拓展能力，硬件层面覆盖USB2.0/3.1、CAN FD、LIN、以太网、I2C、SPI、A2B音频总线等通用接口，支持高清视频输入输出、多路麦克风、车载功放、传感器外设接入；软件层面支持全域OTA升级、功能模块化迭代，可适配后续新增智驾功能、座舱生态拓展、区域法规更新等迭代需求。同时区分国内外硬件差异，海外版本专属支持DAB收音模块，实现区域适配。

02

系统设计

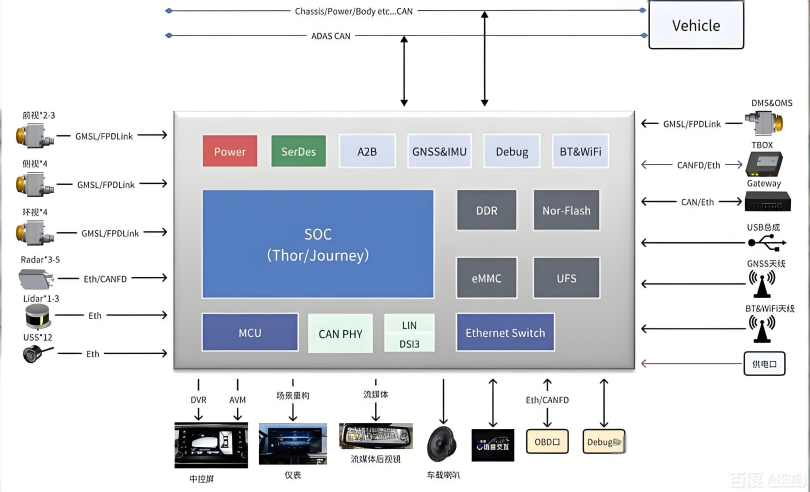

本次低成本舱驾一体方案采用单芯片集中式架构，摒弃传统座舱、智驾双域独立硬件架构，通过单颗主SoC芯片统一承载座舱交互、智驾感知、决策控制、多媒体处理、系统管理全维度功能，依托虚拟化技术实现算力动态分配、资源隔离复用，在大幅降低硬件成本、线束成本、空间占用的同时，消除跨域通信延迟，实现舱驾深度融合。

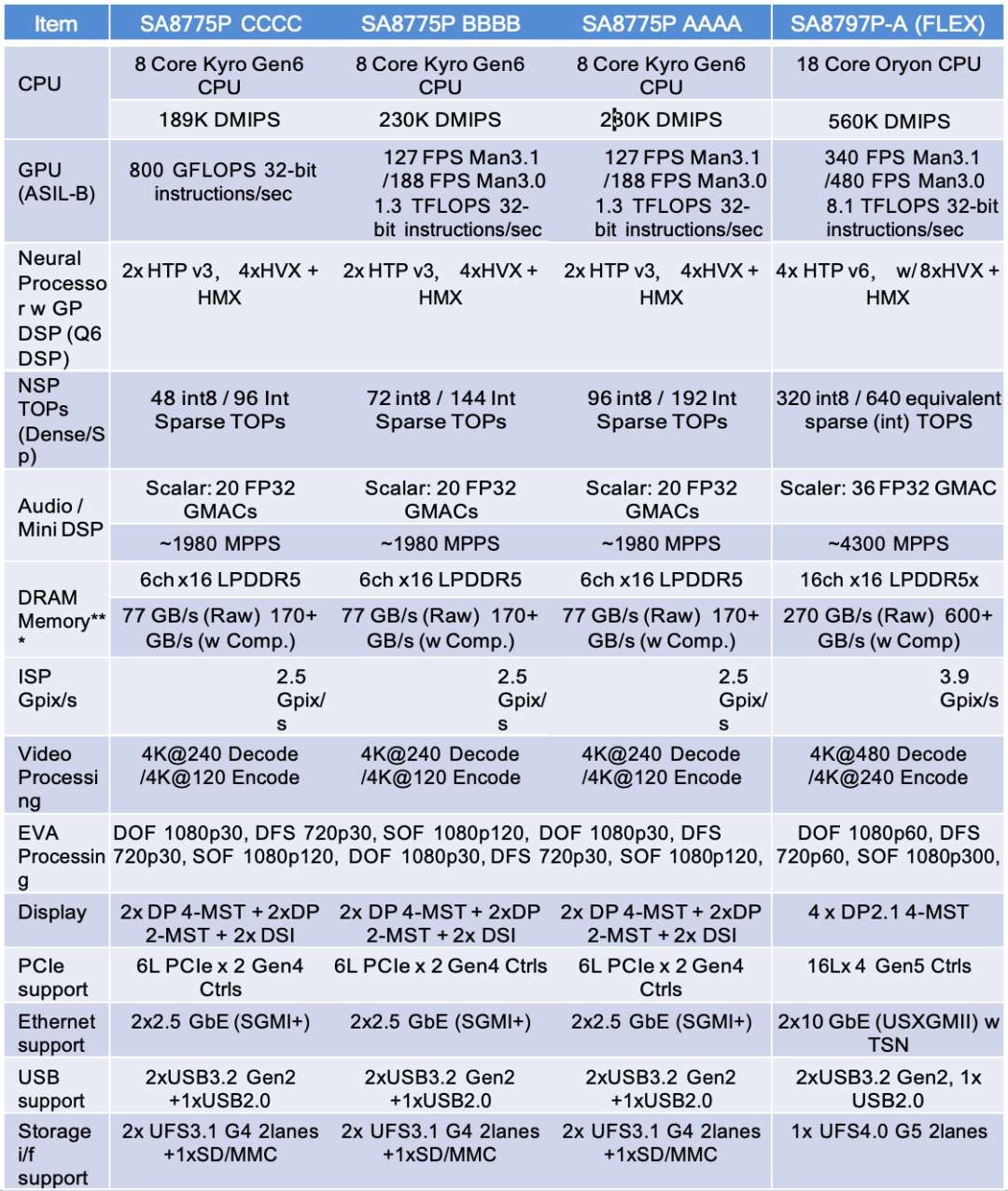

2.1 核心平台选型

方案选用主流高性价比车规级SoC平台，多版本芯片可灵活适配高低配车型，兼顾性能冗余与成本控制。核心平台搭载8核高性能CPU、专业级GPU、独立NPU与DSP音频处理器，基础版本可满足全部座舱与L2+智驾功能，高配版本可支撑端侧AI大模型、高阶渲染、多传感器融合等高负载功能。芯片搭载ASIL-D级安全岛，满足车载功能安全最高等级要求，适配整车安全法规。

平台硬件算力参数均衡适配量产需求，CPU峰值算力230K DMIPS，GPU算力1.3 TFLOPS，NPU峰值算力72 TOPS，搭配6通道LPDDR5内存、UFS3.1高速存储，支持4K高清视频编解码、多路摄像头并行处理、高速总线数据传输。相较于高端旗舰芯片，该平台以更低成本实现90%以上的高阶智能化功能，完美匹配低成本量产定位，同时可向上兼容更高阶算法迭代。

2.2 系统架构设计

系统采用QNX+Android双系统Hypervisor虚拟化架构，通过硬件虚拟化隔离，实现实时性安全系统与通用性交互系统并行运行、互不干扰。其中QNX系统承载智驾感知、决策控制、整车信号交互、功能安全监控等高实时、高安全需求功能；Android系统承载座舱娱乐、人机交互、生态应用、多媒体渲染等通用功能，既保障智驾功能的实时性与安全性，又保证座舱交互的丰富性与流畅度。

架构层面实现多层级模块化设计，从下至上分为硬件抽象层、系统服务层、功能服务层、应用层。硬件抽象层统一适配摄像头、雷达、显示屏、音频、总线等外设硬件；系统服务层提供电源管理、内存管理、总线通信、OTA升级、日志诊断等基础服务；功能服务层封装座舱交互、智驾算法、音频处理、影像处理等核心能力；应用层承载各类人机交互与智能化应用，模块化架构便于功能迭代与问题定位，降低后期维护成本。

2.3 系统资源评估

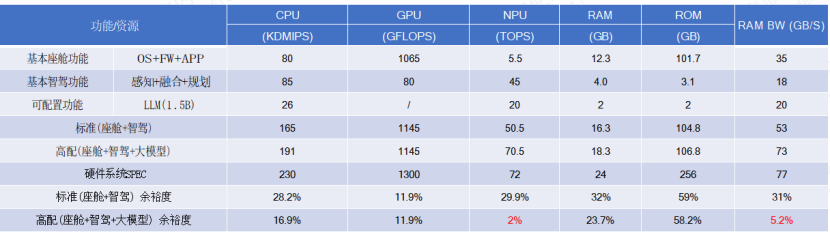

基于量产功能需求完成全维度资源测算，精准把控CPU、GPU、NPU、内存、存储、带宽资源占用，保障系统稳定运行且预留充足冗余。标准模式（座舱+基础智驾）下，CPU占用率71.8%、GPU占用率88.1%、NPU占用率70.1%、内存占用68%、存储占用41%、内存带宽占用69%；高配模式（座舱+智驾+端侧AI大模型）下，各资源占用率均控制在95%以内，预留充足余量应对场景峰值负载与后续功能迭代。

针对核心功能专项优化，AVM全景影像、DMS驾驶员监测、OMS乘客监测、多摄像头感知、语音大模型等高负载功能均完成算力专项分配，通过动态算力调度策略，实现行车场景智驾算力优先、驻车场景座舱算力优先，最大化利用单芯片算力资源，避免资源浪费，进一步压缩硬件成本。同时配套MCU辅助管控整车总线、电源、诊断功能，MCU资源预留充足，Flash、RAM存储余量可满足长期迭代需求。

2.4 音视频系统设计

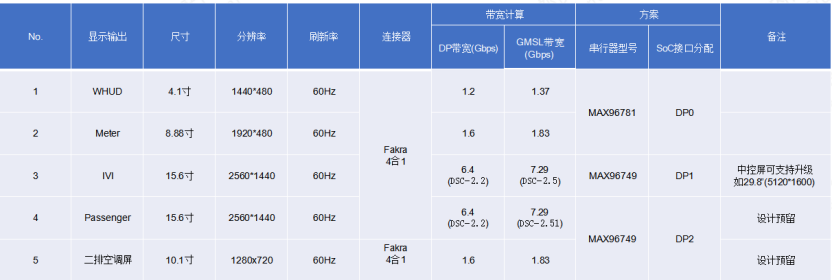

视频系统支持5路高清视频输出，适配仪表屏、中控屏、W-HUD、预留副驾屏、预留二排空调屏，各屏幕分辨率、刷新率、带宽均经过精准测算，采用GMSL2串行传输方案，搭配专用串行/解串芯片，保障高清画面稳定传输，支持DSC画质压缩技术，在降低带宽占用的同时保留高清显示效果。视频输入支持10路摄像头并行接入，涵盖4路AVM环视摄像头、2路前视智驾摄像头、DVR行车记录仪、DMS/OMS监测摄像头、后视摄像头，覆盖全景影像、智驾感知、车内监测、行车记录全场景。

音频系统采用多DSP协同架构，搭载独立基础音效、AVAS声学预警、ANC主动降噪算力单元，算力资源充足，可支持16声道车载音响、多麦克风阵列收音，兼容A2B、I2S、TDM多类音频总线协议，满足车载高清音效、主动降噪、语音识别、声学预警全维度音频需求。

2.5 启动与休眠性能设计

针对车载用户核心体验痛点，完成系统启动与休眠恢复专项优化。冷启动全流程控制在6秒内，分步实现MCU启动、芯片引导、内核加载、系统初始化、屏幕点亮、功能就绪，其中倒车影像、仪表显示等核心功能优先启动，保障行车基础体验。系统STR休眠恢复时间控制在3秒内，快速实现屏幕点亮、系统唤醒、功能复位，大幅提升车辆启停、驻车复用场景的使用流畅度，同时降低静态功耗。

03

硬件设计

本次硬件设计核心围绕集成化、低功耗、高可靠、低成本四大原则，摒弃双域独立硬件架构，通过单主控、集成化电路、精简外设、标准化器件，最大化压缩硬件成本与空间占用，同时严格遵循车规级设计标准，保障高低温、复杂电磁环境下的稳定运行。

3.1 电源架构设计

硬件电源系统适配车载9V~16V宽电压输入，分为工作模式与休眠模式双架构，兼顾性能与低功耗需求。正常工作模式下，峰值最大工作电流12.7A，满足全车硬件满负载运行需求，预留充足电流冗余；休眠模式下，静态暗电流低至0.15mA，远低于行业常规限值，有效降低车辆静置耗电，解决车载电器亏电痛点。

系统采用多级降压架构，通过主控Buck控制器输出3.3V主电源，搭配多路LDO、DC/DC转换器，为SoC、内存、存储、摄像头、总线、音频、外设等不同模块精准供电，同时集成过压、欠压、过流、短路、静电防护电路，全方位保障硬件电路安全稳定运行。

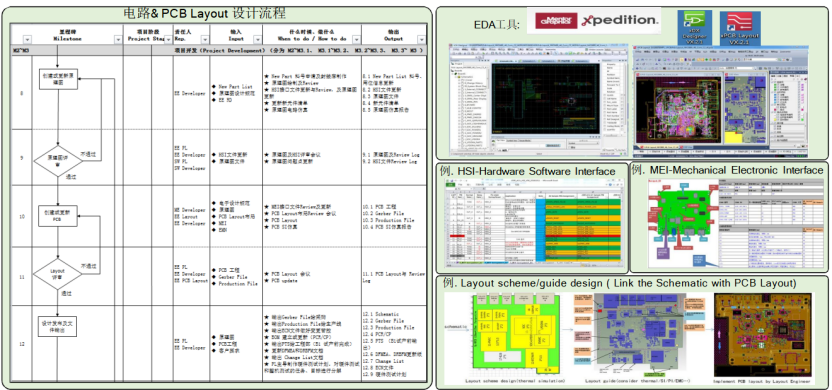

3.2 PCB与电路设计

硬件主板采用12层板精密PCB布局，子板采用4层板设计，整体布局紧凑规整，充分优化器件排布、走线走向，兼顾散热效率与抗干扰能力。布局过程中严格区分强电、弱电、模拟信号、数字信号区域，规避信号串扰问题；蓝牙、WiFi、GNSS等无线模块天线独立布局，减少金属遮挡与电磁干扰，保障无线信号稳定性。

电路设计采用标准化、通用化器件选型，核心连接器均选用量产成熟车规级型号，覆盖视频、音频、总线、电源、外设全品类接口，既保障硬件可靠性，又降低器件采购与替换成本。同时预留充足硬件拓展接口，支持后续功能迭代与车型配置升级，无需大幅修改硬件电路。

3.3 EMC合规设计

硬件全程遵循车规EMC电磁兼容设计标准，依托专业仿真平台完成前期预设计，通过电源完整性仿真、信号完整性仿真、电磁辐射仿真，提前规避电磁干扰问题。硬件量产阶段配套完善的EMC测试体系，依托实验室频谱分析、近场扫描、小室测试设备，完成单板级、整机级全维度电磁兼容调试与验证，确保整车硬件在复杂车载电磁环境下无干扰运行，满足国内外车载电磁合规标准。

3.4 外设硬件适配

传感器硬件采用高性价比配置方案，摄像头覆盖2MP、3MP、8MP多规格，适配环视、行车记录、智驾感知、车内监测不同场景需求，支持GMSL2高速传输；音频系统适配多档位音响配置，低配10扬声器、中配12扬声器、高配16扬声器，可灵活适配车型高低配；无线模块支持2.4G/5G双频WiFi、5.1及以上版本蓝牙，兼容全球收音、导航、互联需求，海外版本专属预留DAB收音硬件适配能力。

04

机械设计

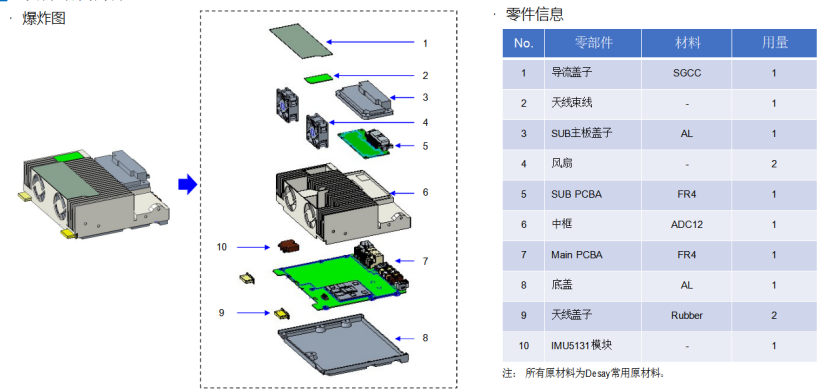

机械结构设计以小型化、轻量化、高散热、易量产为核心，通过集成化结构精简零部件数量，优化散热体系、布局结构、装配工艺，在降低制造成本的同时，保障硬件长期稳定运行。整套设备由10类标准化零部件组成，全部采用量产通用原材料与成熟工艺，具备大规模量产能力。

4.1 整体结构布局

设备整体采用上下分层、模块化集成结构，核心包含导流盖、主板、中框、底盖、风扇、天线模块、密封组件等标准化部件。结构布局充分贴合车载安装空间限制，尺寸紧凑，规避车身空间干涉问题，适配主流乘用车型安装场景。所有零部件采用通用化设计，无定制化非标结构，大幅降低模具开发、生产装配成本。

4.2 散热系统设计

针对单芯片高集成度带来的散热压力，采用“主动风扇+被动铸铝散热”复合散热方案。核心发热元器件（SoC、功放、主控芯片）贴合ADC12铸铝中框，依托金属高导热特性实现被动散热；搭配双风扇主动散热，快速带走设备内部热量，同时底盖采用铝合金材质，预留全域散热区域，进一步提升散热效率。

通过专业仿真工具完成全工况散热模拟，覆盖25℃常温、85℃高温极限工况，确保所有电子元器件工作温度低于临界结温，温度波动稳定，无局部过热问题，保障设备全温度区间稳定运行，散热仿真数据可支撑量产落地。

4.3 结构可靠性设计

结构设计全程采用汽车行业成熟开发工具，依托DFMA可制造性分析、PDCA质量管控、FTA故障树分析、8D问题整改、5Why根源分析等体系化工具，优化结构强度、装配精度、容错能力。设备密封结构、固定结构、防振结构经过专项优化，可适配车载颠簸、振动、高低温交变、潮湿等复杂工况，具备极强的环境适应性。同时所有连接器、接口、固定结构采用防松、防误插、防脱落设计，提升整车耐久可靠性。

05

软件设计

软件设计基于舱驾一体单芯片架构，采用分层模块化、虚拟化隔离、动态调度的开发思路，兼容座舱娱乐、智驾算法、整车控制、系统管理全维度功能，同时依托成熟工具链实现快速适配、迭代与量产，最大化降低软件研发与迭代成本。

5.1 整体软件架构

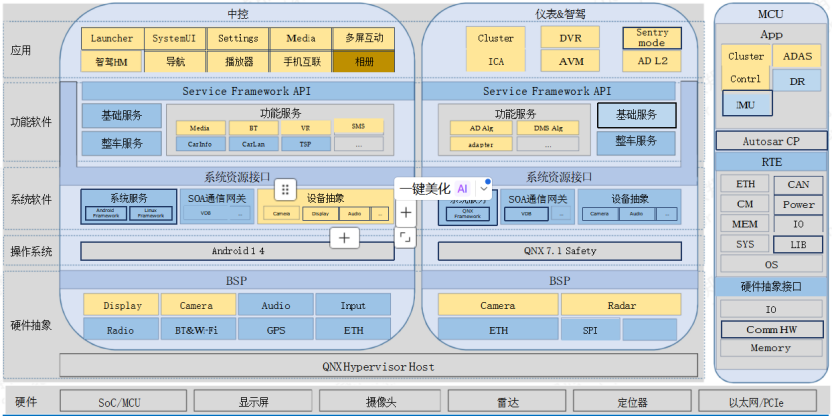

软件采用QNX+Android双系统Hypervisor虚拟化架构，实现安全域与娱乐域硬件级隔离，智驾等高安全等级功能运行于QNX实时系统，保障微秒级响应速度与绝对稳定性；座舱交互功能运行于Android系统，保障生态丰富性与交互流畅度。两大系统共享硬件算力、内存、带宽资源，通过虚拟化调度实现动态资源分配，行车场景优先保障智驾算力，驻车场景释放算力支撑座舱高阶功能，实现资源利用率最大化。

架构分层清晰，包含硬件抽象层、系统服务层、功能服务层、应用层、安全管控层，通过标准化API接口实现模块解耦，支持功能模块化迭代、快速增减配，无需重构底层架构，大幅降低软件迭代成本。同时搭载AUTOSAR标准架构开发CAN总线系统，总线协议适配主流车企量产标准，具备极强的通用性与兼容性。

5.2 核心功能软件实现

座舱软件方面，实现多屏联动、3D动态渲染、全域语音交互、生态应用集成、情景模式、影像处理、氛围灯控制等全功能落地，支持国内外生态差异化适配、多语言切换、自定义UI、快捷交互等个性化功能。系统支持全域OTA升级，采用AB双分区升级方案，保障升级过程安全无故障，支持功能迭代、漏洞修复、生态更新远程落地。

智驾软件方面，集成全套L2+级主动安全与行车辅助算法，依托多传感器融合感知技术，精准识别道路目标、交通标识、路况场景，实现全场景安全防护与辅助驾驶。算法具备高适配性，可快速适配不同车型、不同传感器配置，依托成熟芯片适配工具链，可实现车型快速量产适配。同时搭载多传感器全自动标定算法，标定精度达到角度±0.1°、平移±0.01m，保障智驾感知精准度。

5.3 低功耗与休眠软件优化

针对车载低功耗需求，搭建完善的STR休眠唤醒软件体系，支持系统全局休眠、局部休眠、快速唤醒功能。通过精细化功耗管控，休眠状态下关闭冗余硬件、冻结后台进程、释放闲置算力，最大化降低静态功耗；唤醒流程经过深度优化，实现毫秒级快速唤醒，兼顾低功耗与用户体验。同时形成标准化休眠唤醒开发规范与检查清单，可快速适配不同车型功耗需求。

5.4 总线与控制软件开发

基于AUTOSAR架构开发CAN FD、LIN、以太网总线驱动与协议栈，支持高速总线数据传输、整车信号交互、执行器精准控制，可稳定对接底盘、车身、动力、灯光、空调等整车系统。同时配套完善的诊断、日志、故障存储、数据回传功能，支持整车故障监测、售后诊断、数据分析，满足量产运维需求。

06

功能安全&网络安全设计

舱驾一体架构高度集成，软硬件耦合度高，对安全体系提出更高要求。本次方案从功能安全、网络安全双维度搭建全层级安全体系，满足车规级安全标准，规避集成架构带来的安全风险，保障整车智能化功能安全、稳定、合规运行。

6.1 功能安全设计

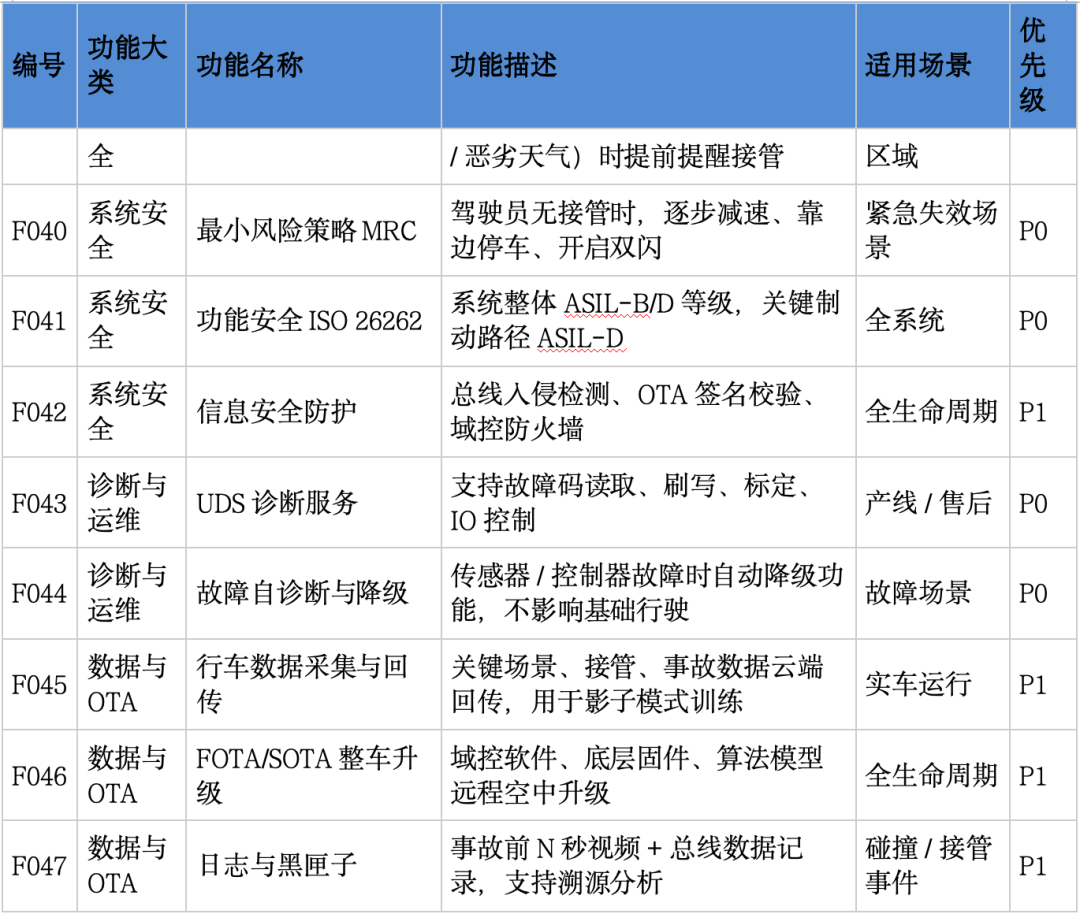

方案依托芯片内置ASIL-D级安全岛，搭建最高等级车载功能安全体系，覆盖智驾感知、决策、控制、座舱交互、系统运行全流程。通过硬件虚拟化隔离技术，实现智驾安全域与座舱娱乐域物理资源隔离，杜绝座舱应用异常、系统卡顿干扰智驾核心功能，避免跨域安全风险。

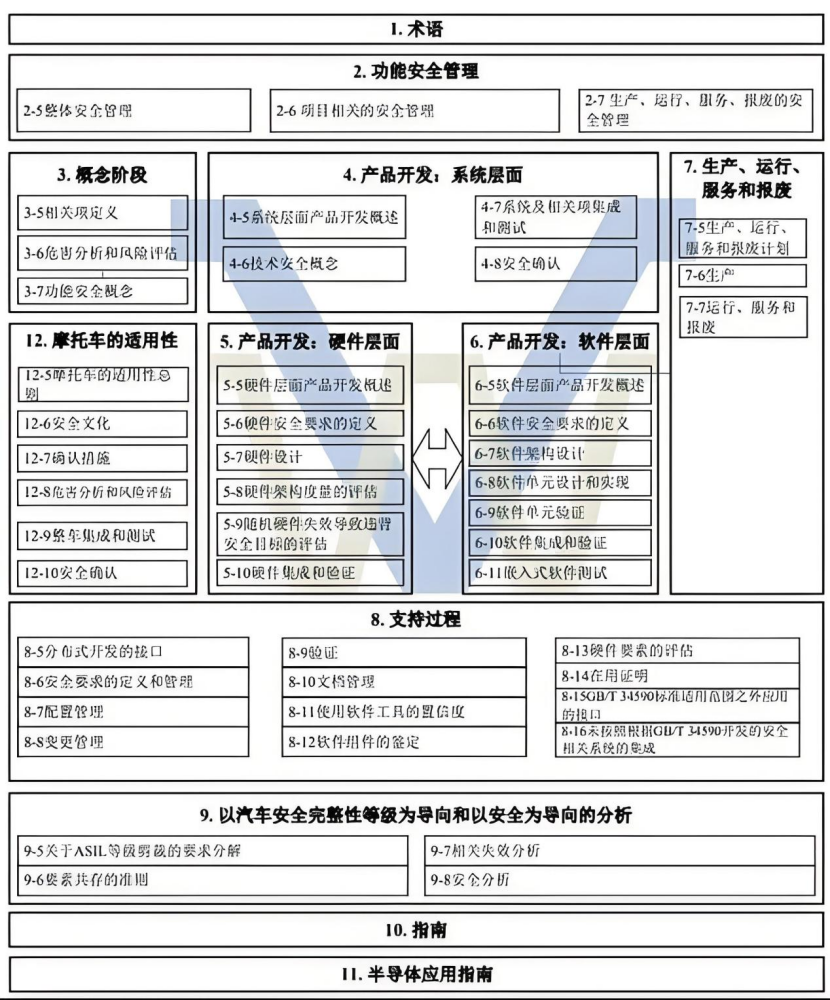

软件层面搭建完善的故障监控、故障诊断、故障降级、故障保护机制，实时监测传感器、总线、算力、硬件设备运行状态，一旦检测到异常，自动触发故障告警、功能降级、安全兜底策略，保障行车安全。同时完成全场景功能安全风险分析与管控，满足ISO 26262车规功能安全标准，适配国内外整车安全法规，可支撑NCAP五星安全评级落地。

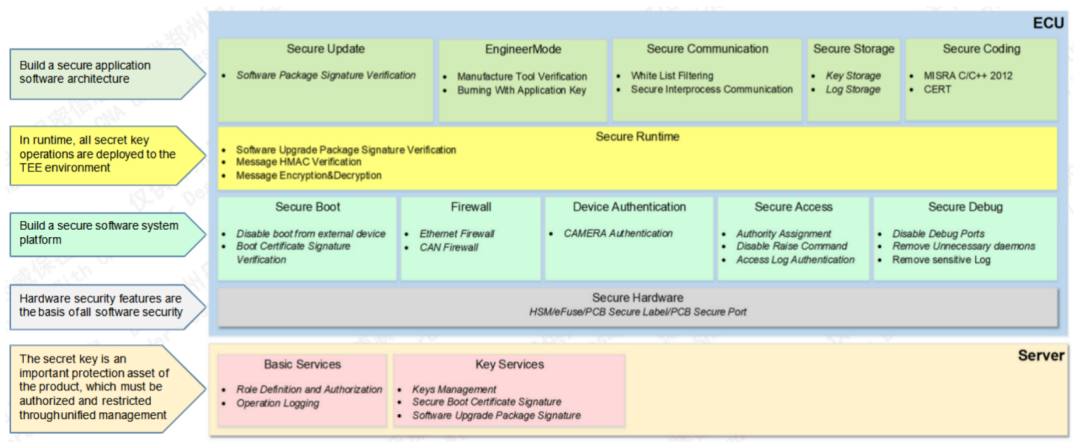

6.2 网络安全设计

网络安全聚焦数据安全、设备安全、通信安全、升级安全四大核心维度，搭建全方位防护体系。通信层面，对WiFi、蓝牙、以太网、总线通信数据进行加密传输、权限校验、异常报文拦截，杜绝数据篡改、非法入侵；设备层面，限制外设接入权限，搭建设备白名单机制，防范非法设备接入。

升级层面，OTA升级包采用加密校验、完整性校验、防篡改校验，支持断点续传、失败回滚，杜绝升级漏洞与恶意升级；数据层面，对行车数据、用户数据、交互数据进行加密存储、脱敏处理，保障用户隐私安全。同时具备网络攻击监测、异常行为识别、风险告警能力，可实时防护网络安全风险。

07

验证策划

为保障低成本舱驾一体方案量产稳定性与可靠性，搭建全流程、全场景、全维度验证体系，覆盖硬件、软件、功能、性能、安全、环境、合规七大验证维度，通过实验室仿真、台架测试、实车测试、场景标定、合规验收，全方位验证方案落地可行性与可靠性。

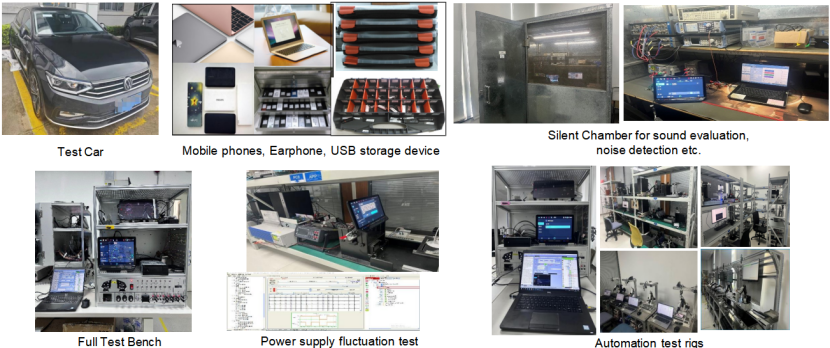

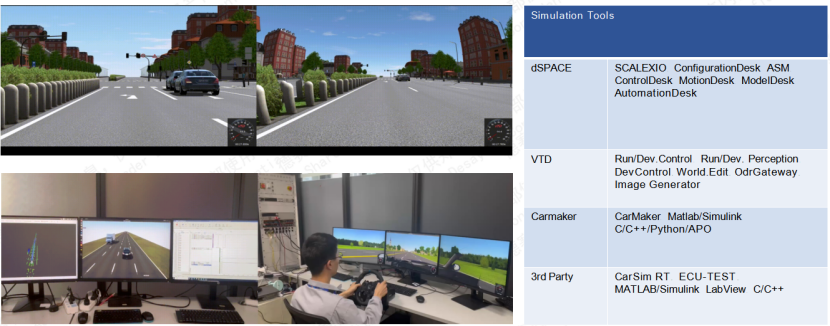

7.1 实验室台架验证

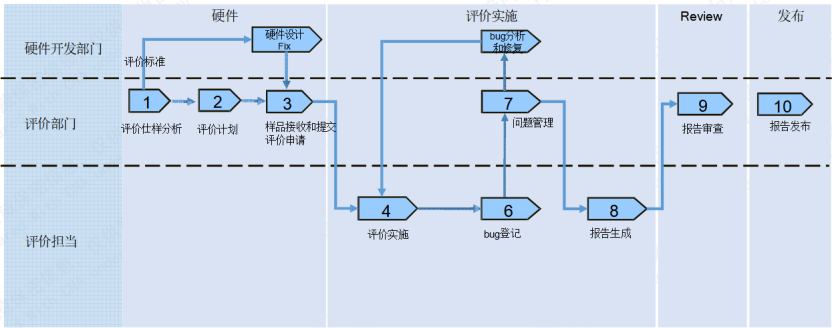

搭建专属硬件测试台架、信号仿真台架、传感器测试台架，完成单板硬件性能、电路可靠性、接口兼容性、EMC电磁兼容、功耗、散热、启动性能、休眠唤醒等硬件指标测试；完成软件功能完整性、系统稳定性、算力资源占用、总线通信、虚拟化隔离、OTA升级、故障诊断等软件性能测试；完成摄像头、雷达等传感器出图、点云、回波信号稳定性测试，提前排查软硬件设计缺陷。

7.2 实车场景验证

依托测试车辆完成全场景实车验证，覆盖城市道路、高速道路、越野路况、拥堵路况、昼夜工况、高低温环境等全场景行车场景。重点验证智驾辅助功能有效性、误报率、响应速度，座舱交互流畅度、多屏联动稳定性、生态适配完整性，总线信号交互准确性，高低温、颠簸、振动工况下整机运行稳定性，优化场景适配逻辑，降低功能误触发、卡顿、失效风险。

7.3 安全与合规验证

严格按照ISO 26262功能安全标准、ECE/ISO国际法规、国内车载合规标准，完成功能安全流程验证、网络安全渗透测试、数据安全合规验证。同时适配国内外不同区域法规要求，完成海外版本生态、收音、语言、安全功能专项合规验证，保障方案全球量产合规性。

7.4 量产可靠性验证

开展长期耐久测试、高低温循环测试、湿热老化测试、振动冲击测试，验证设备长期量产运行可靠性；完成大批量设备抽样测试，保障量产一致性。同时搭建售后问题快速迭代机制，依托日志数据、故障回传能力，持续优化功能体验与系统稳定性，保障大规模量产交付质量。

08

总结

在汽车智能化硬件内卷的当下，低成本舱驾一体方案的核心优势，并非简单的功能精简与硬件缩水，而是架构集成化、资源最优化、设计标准化、验证体系化的全方位技术升级。相较于传统座舱、智驾双域分立方案，本次落地的舱驾一体最佳实践，通过单芯片集中架构、虚拟化资源调度、集成化软硬件设计、标准化量产体系，在大幅降低硬件、线束、模具、研发、运维成本的同时，完整保留高阶智能座舱与L2+级智能驾驶核心功能，实现“降本不减配、集成不降级”。

从量产落地角度来看，这套方案兼顾性价比与扩展性，既适配10-20万主流量产车型的成本需求，又预留充足的软硬件迭代空间，可支撑后续高阶智驾、AI交互、生态拓展功能升级；同时全面适配全球多区域市场法规与用户需求，具备大规模商业化落地能力。在行业同质化内卷的当下，这套成熟、可落地、高性价比的舱驾一体方案，为车企智能化降本增效、打造差异化竞争力提供了核心技术路径，也是未来车载电子电气架构向集中式演进的主流趋势。
