引言

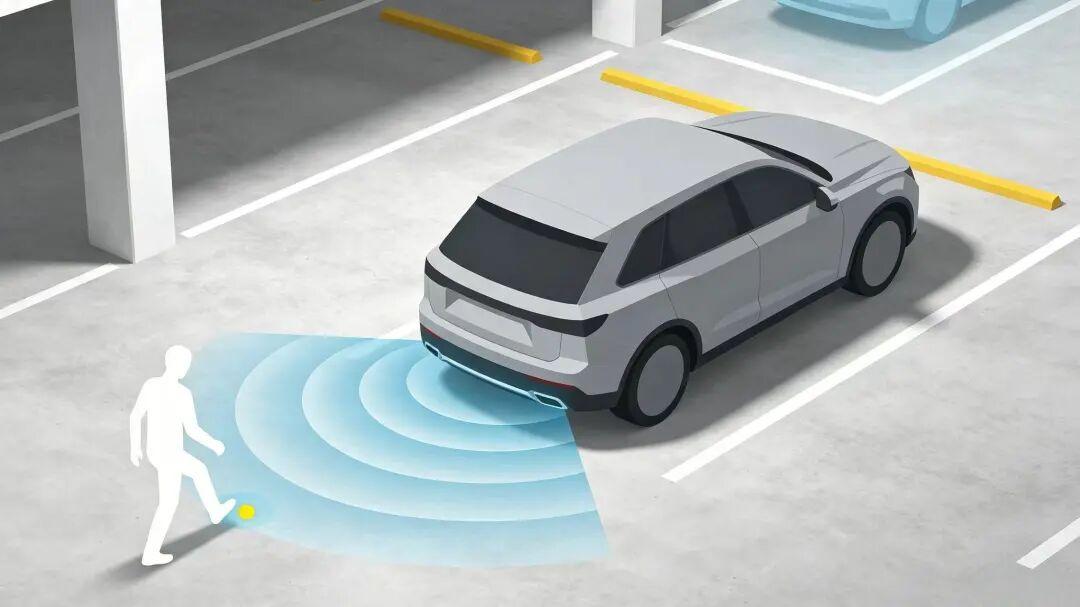

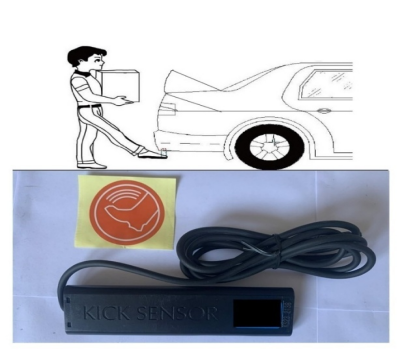

光感脚踢（Optical Kick Sensor，Laser Kick Detection，Light-based Kick Sensor）是一种基于ToF（Time of Flight，飞行时间）激光测距技术的非接触式智能尾门控制技术。系统通过集成于车辆后保险杠下方的ToF激光发射器与接收器，持续构建车辆尾部近距离三维空间的光学感知区域，实时测量目标物体的位置、距离、运动轨迹、速度及方向。当算法识别到符合预设特征的脚部踢腿动作时，控制器即可向电动尾门（Power Liftgate，PLG）发送开启或关闭指令，实现无需接触车辆即可完成尾门操作的人机交互体验。

近年来，随着汽车智能交互的发展，新一代光感脚踢系统进一步融合了LED动态光毯（Light Carpet）、Logo Projection（迎宾投影）、地面交互动画等可视化交互技术。当用户携带智能钥匙接近车辆时，系统可在地面投射出光毯、箭头、脚踢提示图案或品牌Logo，直观指示最佳脚踢区域；当识别到有效脚踢动作后，投影动画还可同步变化，向用户反馈识别成功、尾门开启或关闭状态，实现"感知+识别+反馈"闭环的人机交互体验。这种光影可视化设计不仅提升了操作直观性，也增强了整车的科技感和品牌辨识度。

什么是光感脚踢

与传统的电容式脚踢（Capacitive Kick Sensor）、单点红外脚踢（IR Kick Sensor）以及机械触发方案相比，光感脚踢采用主动激光测距+智能算法融合的方式，能够获取连续的距离信息和目标运动轨迹，而不仅仅依赖电场变化或红外遮挡信号，因此具有更高的识别精度、更低的误触发率以及更强的环境适应能力。系统不仅能够准确区分脚踢动作、人体经过、宠物穿行、购物车靠近、雨水飞溅、积雪遮挡、落叶飘动等不同场景，还能够根据目标的运动方向、停留时间及速度特征进行多维判定，大幅提升整车智能化交互体验。

目前，光感脚踢已经成为全球主流汽车厂商电动尾门的主流技术路线之一，广泛应用于SUV、MPV、旅行车（Wagon）、Pickup（皮卡）以及部分高端轿车等车型，尤其适用于双手搬运行李、婴儿车、购物袋等无法腾出双手开启尾门的使用场景。用户只需在车辆尾部指定区域完成一次自然的踢腿动作，系统即可快速识别并自动开启尾门；再次执行相同动作，还可实现尾门关闭，显著提升日常用车便利性。

从系统架构来看，光感脚踢通常由以下几个核心部分组成：

ToF激光发射器（VCSEL或EEL激光器）：主动发射近红外激光，用于照射检测区域。
光学接收器（SPAD、APD或CMOS ToF Sensor）：接收目标反射回来的激光信号，并计算飞行时间（Time of Flight）。
MCU/SoC控制器：负责ToF数据采集、点云处理、目标检测、运动轨迹分析及脚踢识别算法运行。
算法软件：包括距离滤波、背景建模、动态目标分割、人体腿部特征识别、轨迹跟踪、抗干扰判定及误触发抑制等模块。
LIN/CAN通信接口：与BCM（Body Control Module）、PLGM（Power Liftgate Module）、PEPS（Passive Entry Passive Start）等整车控制器通信，实现尾门控制及状态反馈。
LED投影模块（可选）：负责地面光毯、脚踢提示图案及动态交互动画的投射。

相比传统方案，光感脚踢具有以下显著技术优势：

1.识别精度高：ToF直接测量目标距离，可实现厘米级甚至毫米级距离分辨率，准确识别脚踢动作。

2.抗干扰能力强：能够有效抵抗阳光直射、夜晚弱光、雨雪天气、灰尘、泥水飞溅等复杂环境影响。

3.误触发率低：通过距离、速度、方向、轨迹等多维算法联合判断，避免人员经过、宠物活动、购物车靠近等引起误开启。

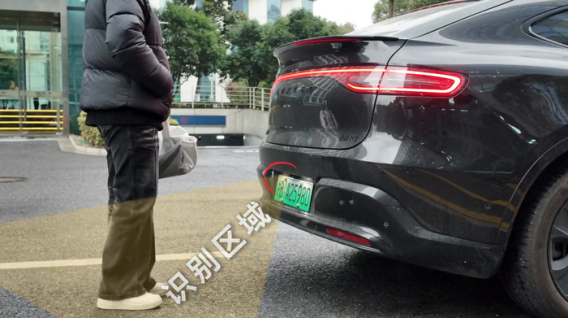

4.可实现区域检测：支持自定义感知区域及多区域识别，可根据不同车型保险杠结构灵活标定检测范围。

5.支持动态交互：可与地面投影、迎宾灯、环境灯等系统联动，形成可视化的人机交互体验。

6.适配智能汽车架构：易于与数字钥匙（Digital Key）、UWB定位、BLE、毫米波雷达、超声波传感器及车身域控制器融合，实现更加智能的尾门交互功能。

1.1 核心结构

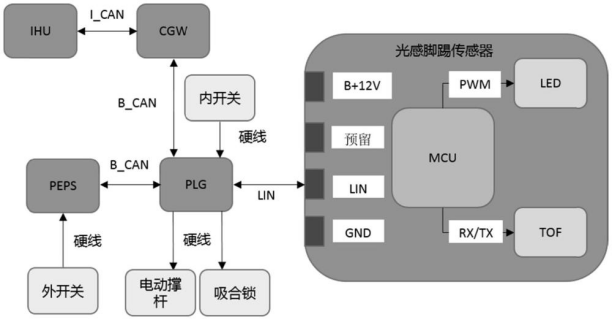

基于ToF激光光学感知的光感脚踢系统（Optical Kick Sensor System）本质上是一套融合光学感知、身份认证、车身控制及机电执行于一体的智能车身电子系统。其整体架构可分为三大核心部分：感知层（Perception Layer）、控制决策层（Control Layer）和执行层（Actuation Layer）。三者协同工作，共同完成“检测脚踢动作→确认合法用户→执行尾门动作→反馈运行状态”的完整闭环控制流程。

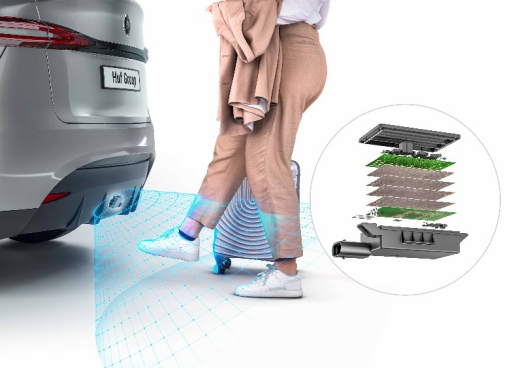

1.1.1 核心传感总成（Optical Kick Sensor Module）

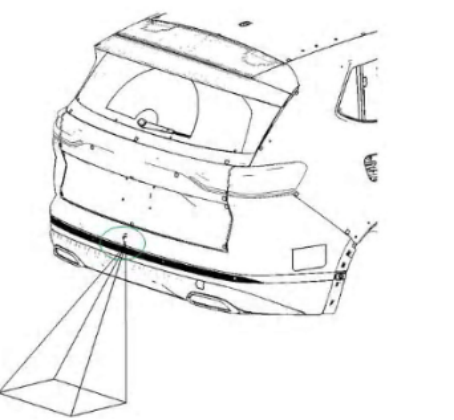

核心传感总成是整个系统的“眼睛”，负责感知外部环境并识别用户脚踢动作，通常安装于后保险杠内侧或尾门下沿区域。其内部集成多个光学、电子及环境适应模块，形成高度集成化设计。

1. 激光发射模块（Laser Emitter）

系统通常采用：

VCSEL（Vertical Cavity Surface Emitting Laser，垂直腔面发射激光器）
EEL（Edge Emitting Laser，边发射激光器）

作为主动光源。主要作用：

发射850nm或940nm近红外激光
覆盖尾门下方感知区域
构建主动探测光场

典型探测范围：

高端方案采用多激光阵列设计，可形成更加均匀的检测区域。

2. ToF接收模块（ToF Receiver）

负责接收目标反射回来的激光信号。常见器件：

SPAD（Single Photon Avalanche Diode）
APD（Avalanche Photodiode）
CMOS ToF Sensor

工作原理：系统计算：距离 = 光速 × 飞行时间 ÷ 2，从而获取：

目标距离 /目标轮廓 /运动轨迹 /速度变化

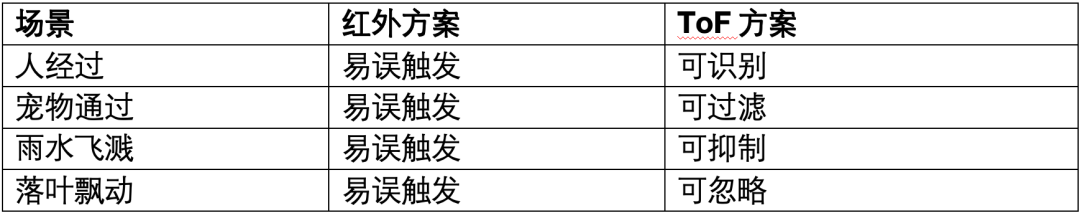

相比传统红外遮挡检测，ToF可直接获得三维深度信息。例如：

3. 光学滤波系统（Optical Filter）

为了避免太阳光干扰。系统通常集成：窄带滤光片（Band Pass Filter）仅允许：850nm /940nm 激光波段通过。

过滤：阳光 /路灯/ 车灯 /环境杂散光

提高：信噪比（SNR） /探测距离 /识别稳定性

4. 本地MCU控制器（Local MCU）

作为光感脚踢模块的大脑。常见方案：Infineon TRAVEO /NXP S32K /Renesas RL78 /ST SPC5

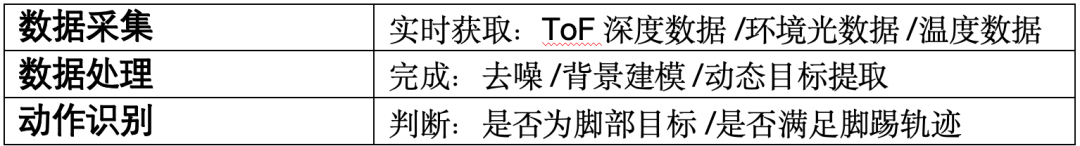

主要职责：

例如：

有效动作：进入区域 → 停留 100~500ms → 向内踢入 → 快速离开

无效动作：人员经过/购物车经过/宠物经过/雨滴/飞石

5. 投影交互模块（Light Carpet，选配）

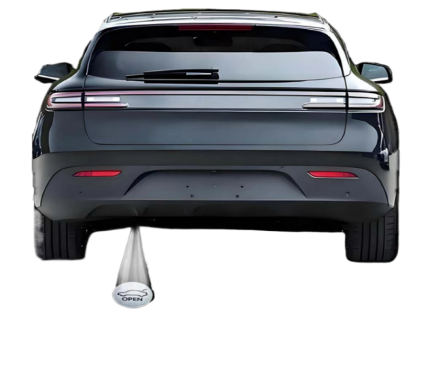

高端车型普遍搭载。包含：LED投影器 /微透镜 /图案模组 ,可在地面投射：光毯

例如：

██████████

脚踢提示图案

↓

KICK HERE

品牌Logo

例如：BMW /Audi /Mercedes-Benz /Lincoln ,投影距离：0.5~2m

6. 环境感光模块（ALS）

Ambient Light Sensor

负责检测：白天 /夜间 /地库 /强阳光

自动调整：激光功率 /投影亮度 /检测阈值

实现最佳识别效果。

7. 除霜加热模块（Heater，选配）

北欧、北美、中国东北市场常见配置。作用：防止：结冰 /积雪 /冷凝水，导致光学窗口失效。典型加热功率：3~10W控制温度：-10℃以下自动启动

1.1.2 电控校验系统（Electronic Validation System）

该部分相当于整个系统的“神经中枢”。负责：用户身份验证 /安全策略判断 /网络通信 /尾门控制逻辑

1. PEPS无钥匙进入系统（Passive Entry Passive Start）

核心职责：验证用户身份是否合法。

流程：脚踢动作识别 → 请求钥匙认证 → PEPS 搜索钥匙 → 确认钥匙位置 → 允许开启尾门

验证条件：钥匙在车后区域 /钥匙距离满足要求 /信号有效

否则：尾门拒绝开启。

防止：陌生人恶意开启 /停车场误触发

2. BCM车身控制器（Body Control Module）

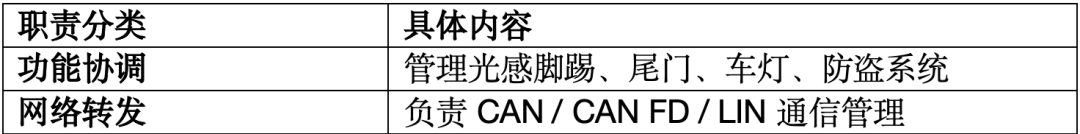

作为车身域核心控制器。

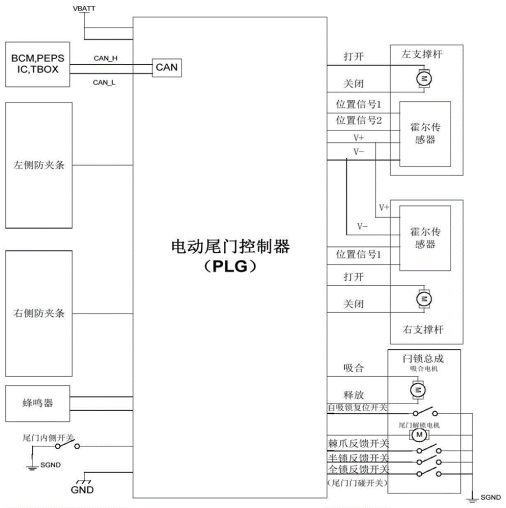

3. 电动尾门控制器（PLGM / PGM）

Power Liftgate Module

负责尾门运动控制。

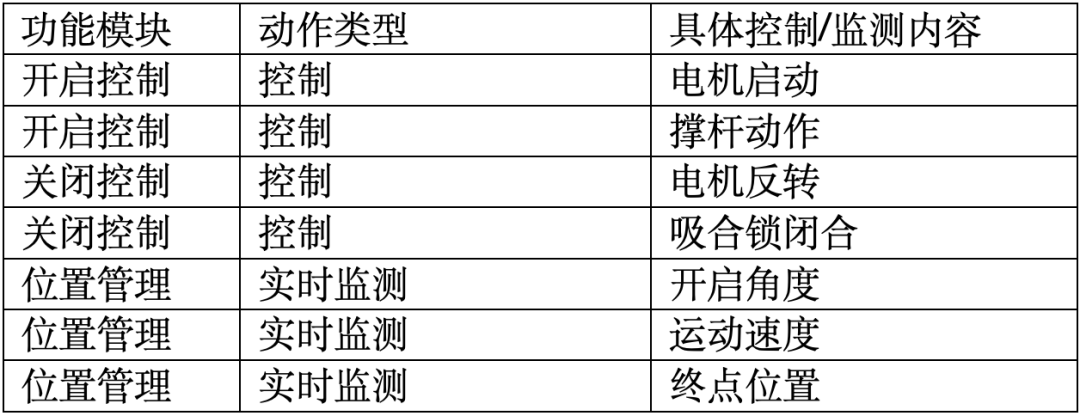

主要功能：

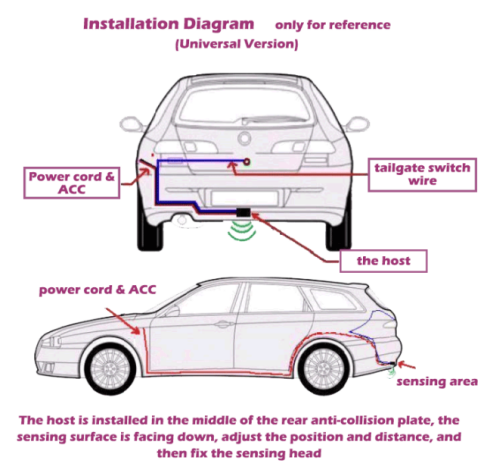

4. 通讯网络与线束系统

连接：Kick Sensor /BCM /PEPS /PLGM

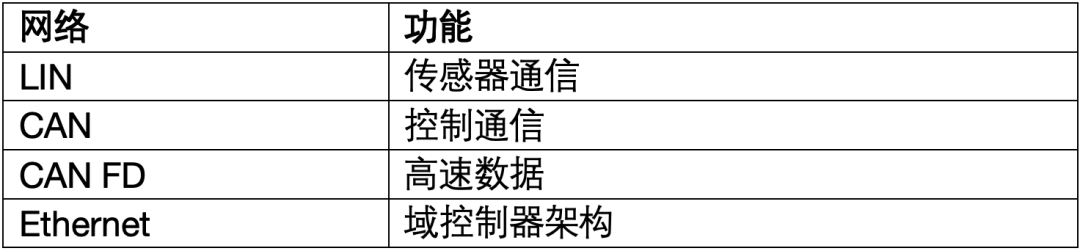

常见网络：

未来中央计算架构中：光感脚踢可能直接接入：

Zone Controller
Body Domain Controller

实现软件定义汽车（SDV）架构。

1.1.3 执行机构（Actuation System）

执行机构是整个系统的“手脚”，负责将控制指令转换为机械动作。

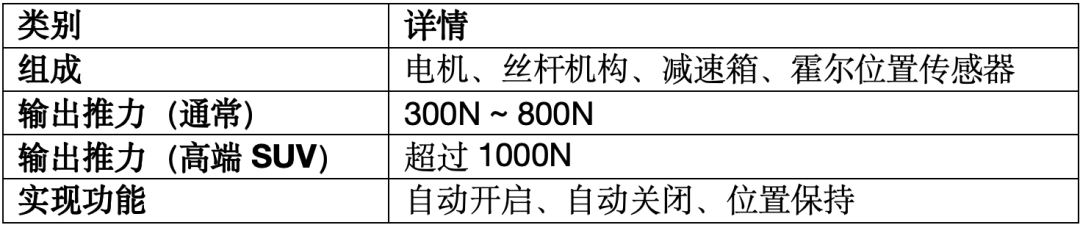

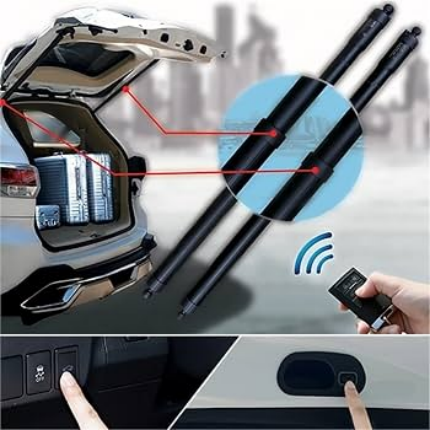

1. 电动撑杆（Power Strut）

尾门开闭的核心动力源。

2. 电吸锁（Power Latch）

又称：Soft Close Latch

作用：尾门接近关闭时：最后5~10mm =>自动吸合=>完全锁止

优势：

降低关门力度
提升豪华感
降低噪声

3. 防夹系统（Anti-Pinch）

属于功能安全核心模块。

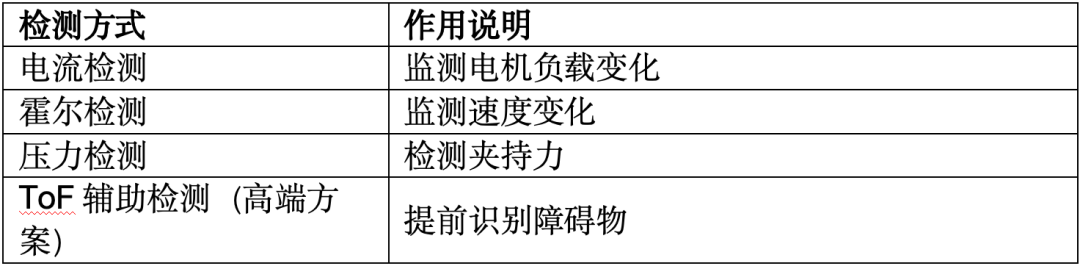

检测方式：

当检测到：儿童手臂 /手指 /行李箱 /宠物

系统立即：停止运动=>反向回退

满足：ISO 26262 /GB/T 34590 /OEM防夹规范要求。

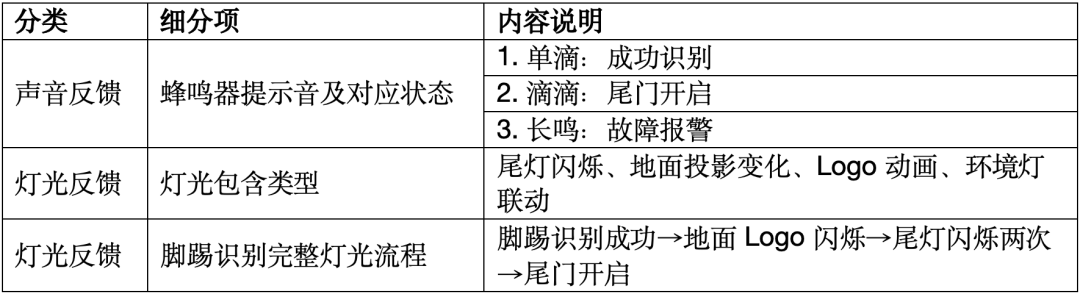

4. 声光反馈系统

用于向用户确认操作状态。

1.1.4 系统协同工作流程

完整工作链路如下：

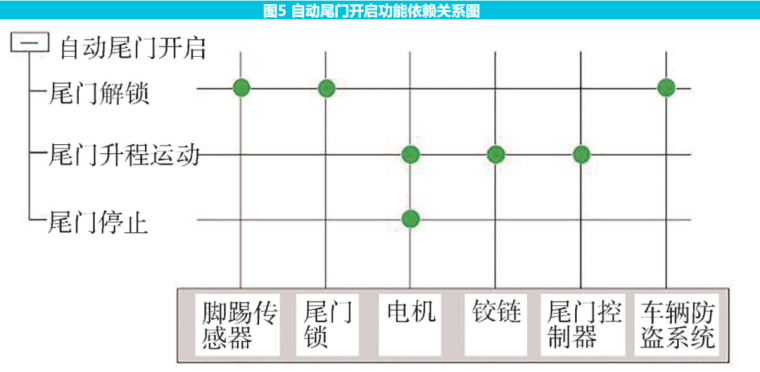

用户携带钥匙接近车辆 → 地面光毯自动点亮 → 用户脚踢指定区域 → ToF 模块捕获运动轨迹 → MCU 完成脚踢识别 → 发送开启请求 → PEPS 验证钥匙合法性 → BCM 执行安全策略检查 → 尾门控制器接收指令 → 电动撑杆启动 → 吸合锁释放 → 尾门自动开启 → 声光系统反馈成功状态

因此，从系统工程角度来看，现代光感脚踢并非单一传感器产品，而是一套融合ToF激光光学感知、嵌入式算法、PEPS身份认证、BCM车身控制、电动尾门执行机构以及智能光影交互的综合智能车身电子系统，其技术复杂度已接近一个小型ADAS感知子系统，是当前智能尾门领域最主流、最先进的解决方案之一。

1.2 工作原理

光感脚踢系统（Optical Kick Sensor System）的工作原理本质上是一套融合ToF激光主动探测、目标识别算法、PEPS身份认证、车身网络控制及电动尾门执行的闭环控制流程。整个系统按照汽车电子典型的"休眠（Sleep）→唤醒（Wake-up）→环境感知（Perception）→目标识别（Recognition）→身份认证（Authentication）→安全校验（Safety Check）→执行控制（Actuation）→状态反馈（Feedback）→重新休眠（Sleep）"九个阶段运行，在保证极低静态功耗的同时，实现高可靠性、高安全性的无接触尾门控制。

整个工作流程可划分为以下九个步骤。

第一阶段：系统低功耗休眠（Sleep Mode）

当车辆处于熄火驻车状态，且尾门没有操作请求时，光感脚踢系统不会持续以全功率运行，而是进入低功耗休眠模式（Low Power Sleep Mode）。

此时，仅保留少量关键模块工作，包括：

PEPS无钥匙进入系统（Passive Entry Passive Start）
BCM（Body Control Module，车身控制器）
超低功耗MCU待机单元
CAN/LIN网络监听模块
电源管理单元（PMU）

而以下高功耗器件则保持关闭状态：

VCSEL激光发射器
ToF深度传感器
LED投影模块
加热除霜模块
高性能算法处理器

这种设计能够显著降低车辆静态电流消耗，典型休眠电流仅为几十微安（μA）至数毫安（mA），有效避免车辆长期停放时蓄电池亏电。

系统此时仅监听以下几类唤醒事件：

合法钥匙靠近车辆；
用户按下尾门开启按键；
UWB/BLE定位触发；
车身网络发送尾门唤醒请求。

因此，在绝大多数时间内，光感脚踢系统实际上处于"待命而非工作"状态，这是现代智能车身电子系统降低整车功耗的重要设计理念。

第二阶段：用户接近与系统唤醒（Wake-up）

当用户携带合法智能钥匙（Smart Key）靠近车辆尾部时，PEPS系统首先进入工作状态。

PEPS通过：

LF（125kHz）低频唤醒信号
UHF（315MHz/433MHz/868MHz）无线通信
BLE（Bluetooth Low Energy）
UWB（Ultra Wideband，超宽带）

等方式确定钥匙是否位于车辆后部合法区域。只有满足以下条件时，系统才允许继续工作：

合法钥匙存在；
钥匙位于尾门附近；
用户距离车辆满足开启条件；
车辆防盗状态允许尾门开启。

PEPS完成身份认证后，通过CAN/LIN总线向光感脚踢模块发送Wake-up（唤醒）命令。随后：

MCU退出Sleep状态；
ToF传感器开始初始化；
VCSEL激光器开始发射近红外光；
光学接收器进入实时测距模式；
若车辆配备LED光毯，还会同步点亮脚踢提示区域。

整个唤醒过程通常仅需100～300ms即可完成。

第三阶段：ToF主动光学感知（Active Optical Sensing）

系统进入正常工作后，VCSEL激光器持续向保险杠下方探测区域发射不可见的近红外激光（通常波长为850nm或940nm）。

这些激光照射到：地面；用户脚部；行李箱；宠物；雨滴；障碍物；后产生反射光。

ToF接收芯片（SPAD/APD/CMOS ToF）接收反射信号，并计算光脉冲往返飞行时间（Time of Flight）。由于光速恒定，因此系统可根据激光发射与返回之间的时间差精确计算目标距离，从而连续构建车辆尾部的三维深度信息（Depth Map）。

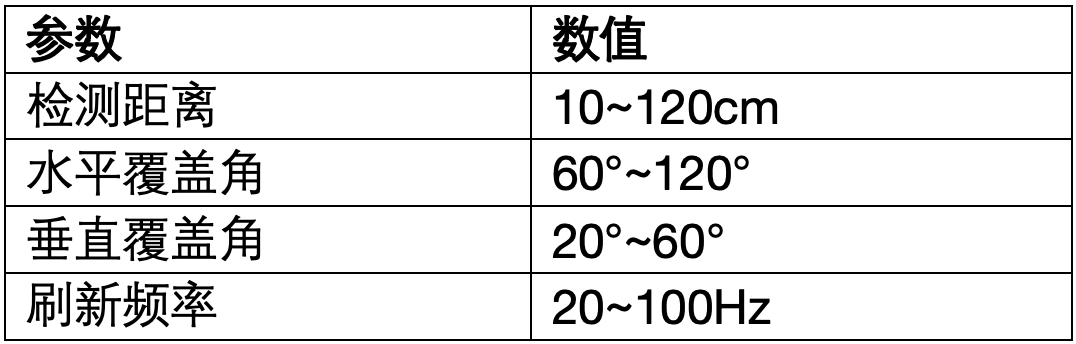

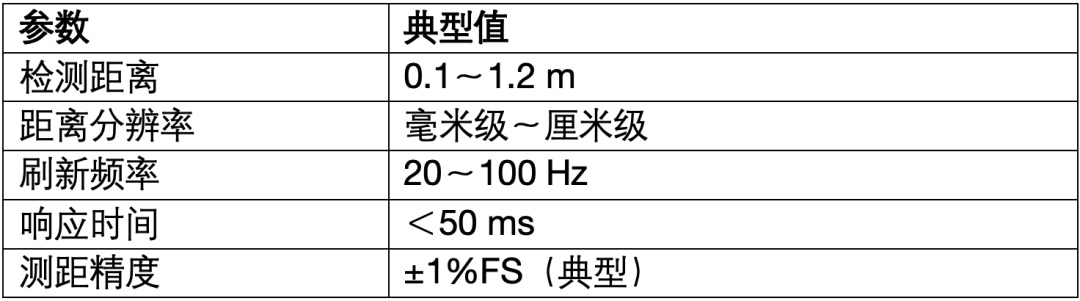

典型检测性能如下：

相比传统红外脚踢仅能判断"有/无遮挡"，ToF系统能够实时获取目标的：

距离变化；空间位置；运动速度；运动方向；停留时间；三维轨迹。

因此，系统不仅"看得到"，还能"理解"目标是如何运动的。

第四阶段：脚踢动作识别（Kick Gesture Recognition）

MCU持续接收ToF输出的深度数据流，并运行脚踢识别算法（Kick Gesture Recognition Algorithm）。

系统首先进行数据预处理，包括：

距离滤波（Distance Filtering）；
噪声抑制（Noise Reduction）；
背景建模（Background Modeling）；
动态目标提取（Motion Segmentation）。

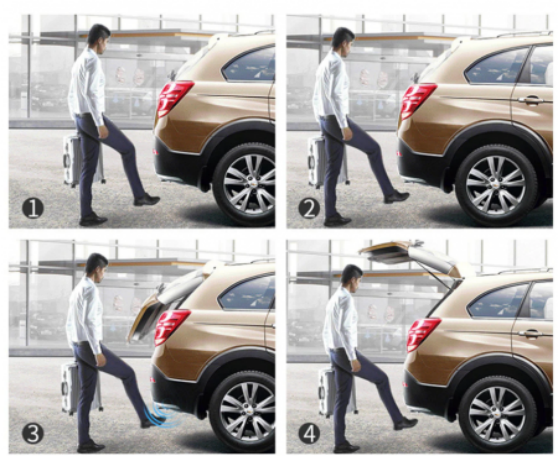

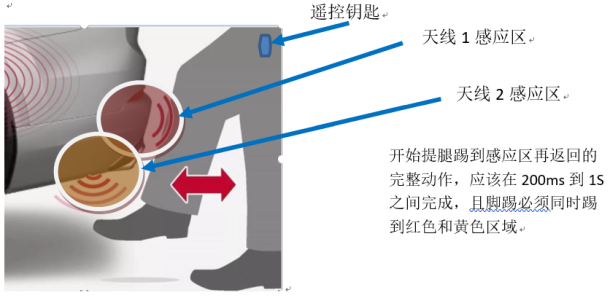

随后，根据脚部典型运动特征进行识别。一个标准脚踢动作通常具有如下距离时序特征：无目标 → 脚部快速进入感知区 → 距离迅速减小 → 短暂停留（100～500ms）→ 向车辆方向踢入 → 距离达到最小值 → 快速离开 → 距离恢复正常 → 动作结束

算法不仅分析单一距离变化，还综合判断：

距离变化曲线；速度变化；加速度变化；进入方向；离开方向；停留时间；轨迹连续性。

只有同时满足多个特征条件，系统才会判定为有效脚踢动作。

第五阶段：智能抗干扰识别（False Trigger Rejection）

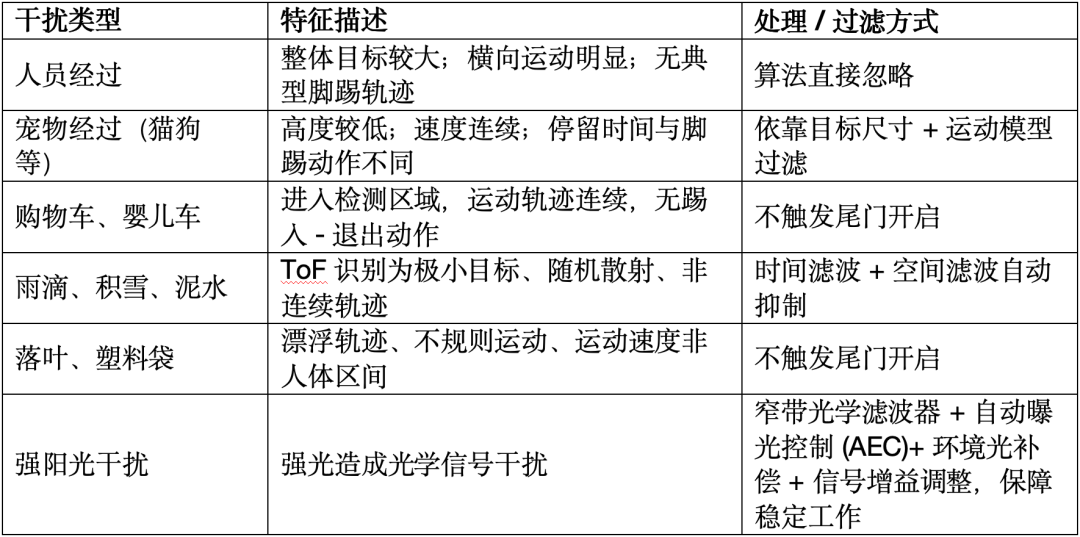

为了避免误开启尾门，现代光感脚踢系统通常采用多级抗干扰算法。系统需要识别并过滤大量非目标事件，例如：

因此，相比传统电容或红外方案，ToF光感脚踢具有更高的环境鲁棒性和更低的误触发率。

第六阶段：整车安全策略二次校验（Vehicle Safety Validation）

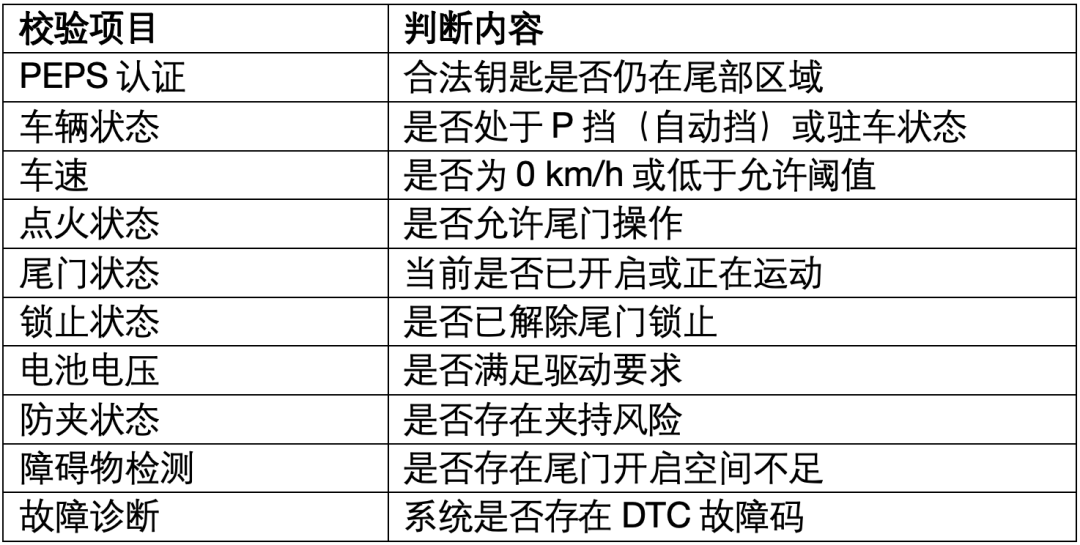

即使脚踢动作识别成功，系统也不会立即驱动尾门开启，而是进入第二层安全校验。光感模块向BCM或车身域控制器发送尾门开启请求后，整车控制系统将综合检查多个安全条件，例如：

只有全部满足条件后，BCM才会向尾门控制器（PLGM，Power Liftgate Module）发送最终执行命令。

这种"动作识别+身份认证+整车安全校验"三级决策机制，可最大程度避免误开启及安全风险。

第七阶段：尾门执行控制（Power Liftgate Actuation）

PLGM接收到开启命令后，开始驱动电动尾门。

执行过程通常包括：解除电吸锁 → 启动左右电动撑杆 → 实时检测尾门位置 → 闭环调节电机转速 → 控制开启角度 → 减速停止 → 保持开启状态

在整个运动过程中，系统持续采集：

电机电流；
电机转速；
尾门角度；
霍尔位置；
电源电压。

通过闭环控制算法（Closed-loop Control）实时调整驱动力，使尾门开启过程更加平稳、安静，并有效抑制冲击和振动。

第八阶段：运行监测与状态反馈（Monitoring & Feedback）

尾门运动期间，系统持续进行状态监测。

若检测到以下异常情况：人体阻挡；行李碰撞；儿童夹手；电机过流；尾门受阻；外力干预；防夹系统立即介入。

系统将：停止电机；自动反向回退；发出蜂鸣报警；闪烁尾灯；更新组合仪表状态；记录故障诊断信息（DTC）。

整个过程中，车辆各控制器通过CAN、CAN FD或车身以太网持续交换状态信息，确保动作执行与反馈一致。

第九阶段：自动休眠（Auto Sleep）

当尾门动作完成后，系统不会持续保持高功耗运行，而是进入自动休眠管理。

典型流程如下：

尾门开启 / 关闭完成 → 确认无新的操作请求 → MCU 停止脚踢识别算法 → 关闭 VCSEL 激光发射器 → 关闭 ToF 接收器 → 关闭 LED 投影模块 → 关闭除霜加热模块（如已开启） → 保存运行状态与诊断信息 → 进入低功耗 Sleep 模式 → 等待下一次合法用户接近

这一自动休眠机制不仅有效降低整车静态功耗，还能延长传感器和光学器件的使用寿命，提高系统长期运行的可靠性。

主流技术

随着智能电动尾门（Power Liftgate，PLG）的快速普及，脚踢感应技术经历了近二十年的发展，整体演进路线可以概括为红外检测 → 电容感应 → ToF激光光感 → 阵列ToF三维感知。其中，从产业化应用角度来看，目前市场主流方案主要包括红外对射（Infrared Beam）、电容式（Capacitive）、单点ToF激光（Single-point ToF）以及阵列ToF（Array ToF）四类技术路线，而以ToF激光为代表的光感脚踢已成为全球主流OEM的新一代解决方案。

从技术发展阶段来看，光感脚踢可分为三代。

第一代：红外对射方案（Infrared Beam Sensor）

1. 原理

保险杠内置红外发射 LED + 接收管，持续输出固定红外光束；脚部遮挡光束后接收光强下降，判定脚踢并开尾门。

流程：红外发射→形成固定光束→脚部遮挡光束→接收信号下降→触发尾门开启

2. 优势

结构简单、硬件成本最低、MCU 运算量小、开发周期短、功耗低。

适用：入门 SUV、经济型 MPV、商用皮卡、后装改装市场

3. 核心缺陷

抗干扰差：阳光、雨雪、泥水、灰尘、冰雪易造成误触发；逆光失效明显
无法区分目标：人脚 / 宠物 / 购物车 / 塑料袋等遮挡即触发，误开启率高
仅有无遮挡信号，无距离、深度、轨迹数据，交互差
不支持光毯、投影、动态手势等智能交互

4. 现状

基本退出主流乘用车，仅低成本车型、改装件少量使用

第二代：单点 ToF 激光方案（Single-point ToF，当前主流）

1. 原理

VCSEL 发射近红外激光，SPAD+ToF 芯片主动测距，MCU 基于距离时序曲线识别脚踢；可获取距离、深度、速度、方向、停留时长。

2. 核心优势

主动测距，不靠光束遮挡，识别稳定
强环境适应性：昼夜 / 地库 / 雨雪 / 泥水通用，搭配窄带滤波、自动曝光、光补偿抑制干扰
精准过滤干扰：人员、宠物、雨滴、婴儿车等，仅识别人脚，误触发大幅降低
支持光影迎宾交互：光毯、Logo 投影、动态动画

交互流程：用户接近→地面光毯点亮→提示脚踢区域→脚踢识别成功→动画反馈→尾门开启

供应链成熟，性能与成本平衡最优

适用：中高端 SUV、MPV、皮卡、主流豪华车型，市场占有率最高

第三代：阵列 ToF 方案（Array ToF，高端前瞻方案）

1. 原理

输出二维 / 三维深度图像，可捕捉目标完整轮廓，同时获取距离 + 物体形状信息。

2. 高阶功能

多手势识别：脚踢、左右扫、推拉、停留、连续复合动作
三维轨迹分析：识别人腿姿态、空间位置，进一步降低误判
多目标区分：多人、行李、宠物、婴儿车并做优先级判定
AI 动作分类：CNN/Transformer 算法，支持个性化自定义脚踢逻辑（左脚开、右脚关、半开档位等）
光影融合交互：联动 AR 迎宾灯、动态地面动画、车内氛围灯

3. 适用场景

豪华旗舰 SUV、高端新能源、软件定义汽车 SDV 平台，代表行业技术发展方向

其他两类非光学脚踢技术路线对比

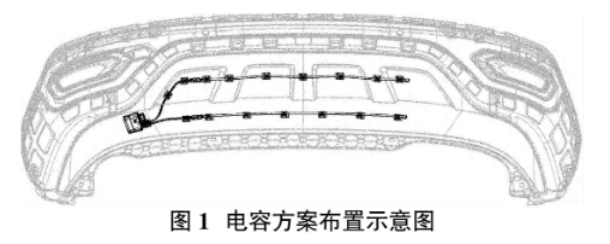

(一) 电容式脚踢

原理

保险杠内置电极，检测人体靠近带来的电容变化识别动作。

优点：成本低、结构简单、无需光学开孔
缺点：雨水 / 泥浆 / 积雪干扰大；受鞋底、接地、电磁干扰影响；无距离 / 轨迹数据；不支持光影迎宾交互
应用：中低端、成本导向车型

(二) 毫米波雷达脚踢（24G/60GHz）

原理:毫米波穿透保险杠，通过雷达回波感知下方目标。

优点：全天候、不受光照影响、雨雪适应性强
缺点：近距离厘米级轨迹识别精度弱于 ToF；无法直观提示脚踢区域；无光影交互；硬件与算法成本偏高
现状：多用于车内监测、盲区雷达，尾门脚踢未实现量产主流

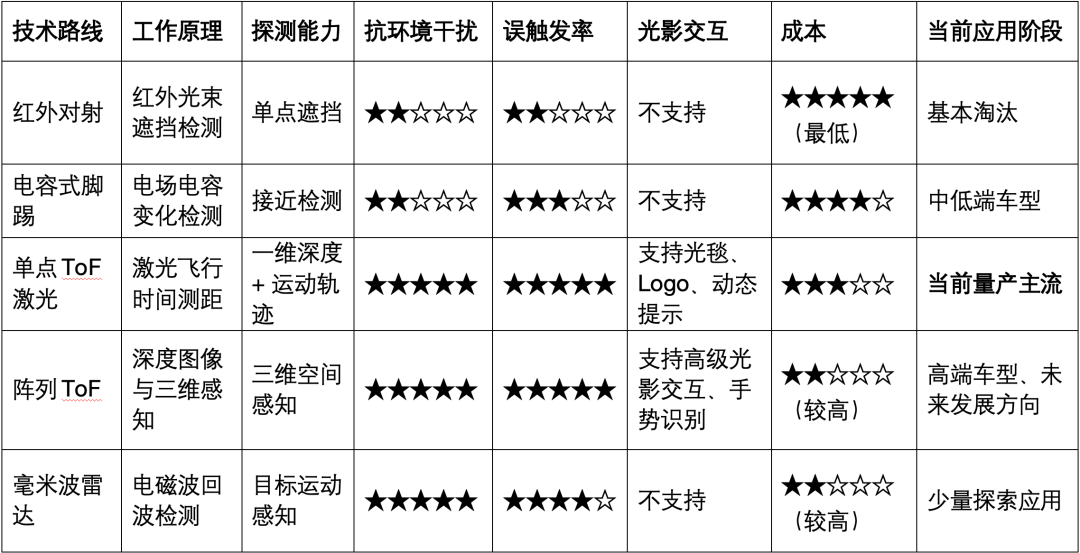

各技术路线综合对比

总体来看，汽车尾门脚踢技术正沿着低成本触发 → 精准感知 → 智能交互 → 多模态融合的方向持续演进。第一代红外对射方案已基本退出主流市场；第二代单点ToF激光方案凭借高识别精度、优异的抗环境干扰能力、成熟的产业链、支持光毯与Logo投影等可视化交互，已成为当前全球中高端SUV、MPV及皮卡车型的量产主流方案；第三代阵列ToF则进一步引入三维深度成像、AI手势识别和多目标感知能力，代表了未来智能尾门交互的发展方向。

综合感知能力、环境适应性、误触发控制、可视化交互体验、系统扩展性以及未来智能化演进潜力等多个维度来看，基于ToF激光飞行时间测距技术的光感脚踢方案目前具备最均衡、最成熟的综合技术优势，是智能电动尾门领域公认的主流技术路线。
