它旨在突破被动散热（石墨片、VC均热板）的物理极限，在不显著增加体积的前提下，以高效对流方式为处理器持续高负载运行提供散热保障，是移动终端散热从“被动”向“主动”跨越的关键技术探索。
本期给大家带来的是关于仿生羽翼涡扇技术的竞品分析与技术剖析研究内容，希望对大家有帮助。
一、技术原理
仿生学与流体动力学融合。
1.扇叶结构设计
- 长短翼型交错布局
模仿鸟类羽毛末端的细密分叉结构，将气流切割为微涡流，减少湍流噪声。长叶片增强风压，短叶片提升进风量，同等噪声下风量提升60%。 - 阿基米德渐扩流道

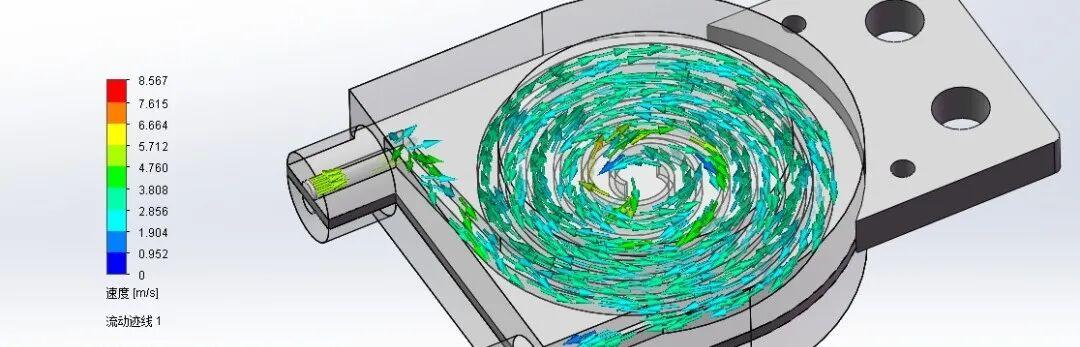

气流通道采用螺旋渐扩设计，降低风阻并增加气流覆盖面积，避免局部过热。这个设计理念与之前我们做的水冷流道设计异曲同工之妙。
从‘经验设计’到‘仿真驱动’：水冷板流道优化的数字化跃迁路径
2.智能风控系统
- 热流噪AI优化算法
实时监测芯片温度、负载状态与环境噪声，动态调节风扇转速。在低负载时维持静音（<25dB），高负载时自动切换至极速模式。 - 4-Mic音频降噪架构
通过多麦克风阵列识别环境噪声，针对性抵消风扇高频噪音，通话/直播场景降噪超20dB。
二、系统级散热架构

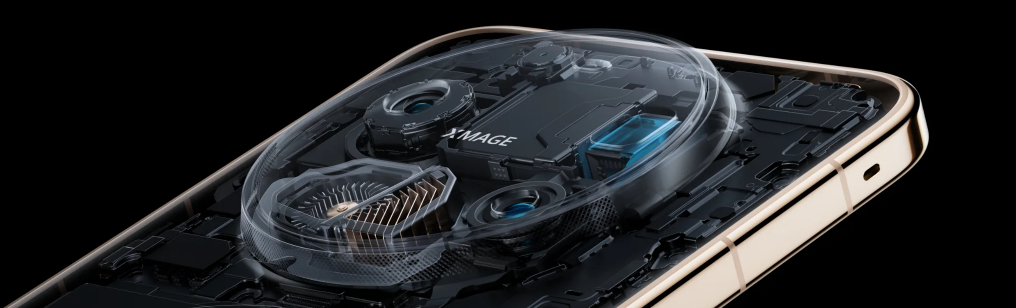

结构热设计
材料工艺：高功率密度电机驱动钛合金扇叶，支持智能转速调节（2000-8000 RPM动态范围）。
超导热弯流翅片：100mm²空间内散热面积提升20倍，导热效率较传统方案高30%。
隐藏式无感出风：1200+激光精雕微孔分散气流，风速降低5m/s，避免“烘手感”。
三重防护：精密钢网防尘+纳米疏水涂层+迷宫风道，通过IP68/IP69防水防尘认证。
2.散热性能跃升
二、竞品技方案差异
数据来源：行业公开测试报告
核心差距：
能效比：华为风量/噪声比领先竞品60%，功耗低15%；
集成度：华为在7.15mm机身内实现全功能散热模组，竞品厚度普遍＞9mm。
三、技术瓶颈与行业挑战
空间与兼容性矛盾：风扇模组占用电池空间（华为牺牲200mAh容量换散热），机械硬盘/大振动部件无法适配。
成本压力：钛合金扇叶+纳米涂层导致BOM成本增加$40，仅高端机型可承载。
长期可靠性：灰尘累积可能使风扇效率3年内下降12%，需定期维护（竞品普遍未解决）。
四、未来演进方向
材料革新：生物降解聚合物扇叶，可降低30%重量与成本（实验室阶段）；
相变辅助散热：研发涡扇+微腔沸腾联合散热，目标PUE（移动端能效比）≤1.05。
生态扩展：协议开放至AR眼镜/车机域控制器，统一温控管理。
AI预测散热：基于应用负载预启动风扇，响应延迟＜10ms；
