新能源汽车快充继电器好坏判断法

判断新能源汽车快充继电器好坏，不用拆解任何部件，只需在快充接口处操作就能完成。需要用到的工具很常见，修电车的基本都有：一小截电线、万用表、12伏可调电源（没有的话从电瓶引电也可以）、CAN卡。

首先用电线捅进快充口的CC1和CC2孔里，模拟车辆与充电桩的连接确认信号，让车辆误以为已经接好充电设备。接下来接12伏电源，负极要接对，千万不能反，否则可能烧坏电脑板。然后把CAN卡连接到车辆的S正和S负接口，红接S正，黑接S负，再把CAN卡连到电脑，打开ZCAN Pro软件，选250KB波特率，点打开设备、启动，添加并回放充电数据报文，引导车辆完成高压上电，闭合快充继电器。

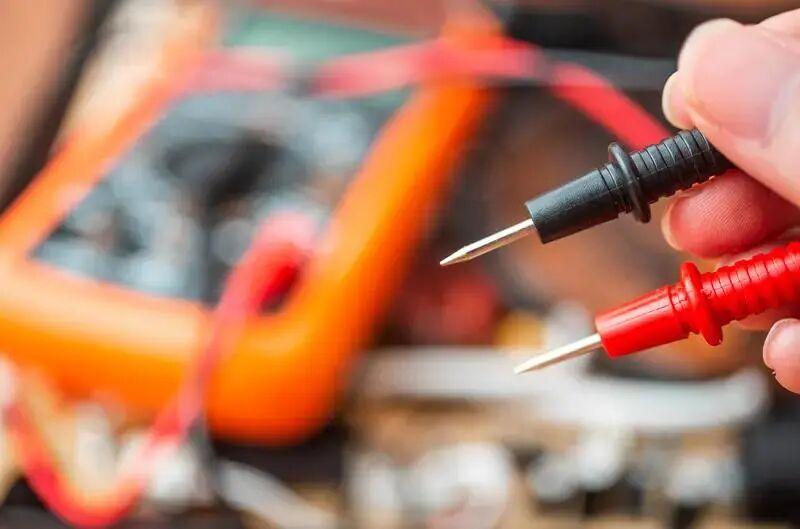

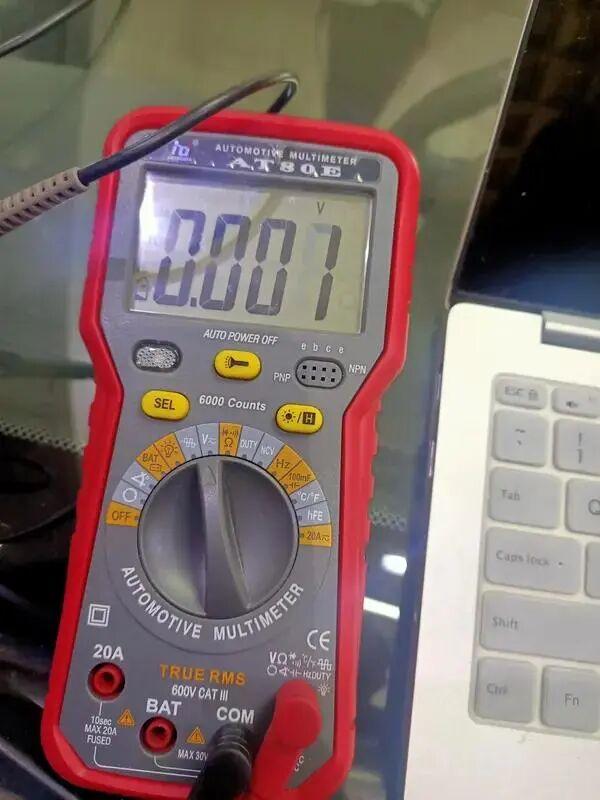

之后用万用表的红黑表笔插入快充口的高压触点，测量有没有高压电输出。没发命令前电压是0伏，发完命令后如果有380多伏，说明快充正负极继电器已经闭合，电能送到快充接口，继电器是好的；如果没电压，要么继电器坏了，要么控制线路有问题。这个方法适用于所有电动汽车，不用拆部件就能快速检测。

除了快充口的操作，还可以先做初级筛查：看继电器外壳有没有裂纹、烧灼痕迹或变形，密封式继电器要检查密封条有没有破损；触点有没有氧化、烧蚀的凹坑。再用万用表测线圈电阻，电磁式继电器线圈阻值一般在25Ω到2kΩ之间，额定电压低的电阻小，高的电阻大，如果阻值是无穷大，说明线圈开路；如果阻值比正常值小很多，就是内部短路。

通电后要听有没有清脆的“咔哒”声，看触点能不能正常闭合或断开，没声音或动作迟缓、卡顿，说明继电器有问题。这些方法结合起来，既能快速判断快充继电器的好坏，又能覆盖一般继电器的检测要点。要是一次学不会，可以多练几遍，毕竟继电器是新能源汽车高压系统的关键元件，坏了会导致无法充电或高压不上电，早检测早解决能避免更大故障。

另外要注意，接电源时正负极不能反，CAN卡波特率要选对250KB，发送报文时要耐心等待高压上电。如果发完命令还没电压，要么继电器本身坏了，要么控制线路有故障，需要进一步检查。
