汽车五连杆悬架中这五根杆件各自都有什么作用？

五连杆最容易被误解成“五根杆各管一个方向”。实际工程里不是这样。它更像是把一个大而复杂的控制臂拆成几根较细的杆件，用不同的空间方向、硬点位置和衬套刚度，一起约束转向节和轮胎的运动。

先说一个边界：不同厂家、不同平台对五根杆的命名不完全一致。有人叫上控制臂、下控制臂、前束杆、纵臂、横拉杆；有人会把其中某根叫导向臂、控制臂、牵引臂。名字可以变，但目标差不多：让车轮在跳动、制动、驱动、过弯时，轮心轨迹、外倾角、前束角和衬套变形都落在可控范围内。

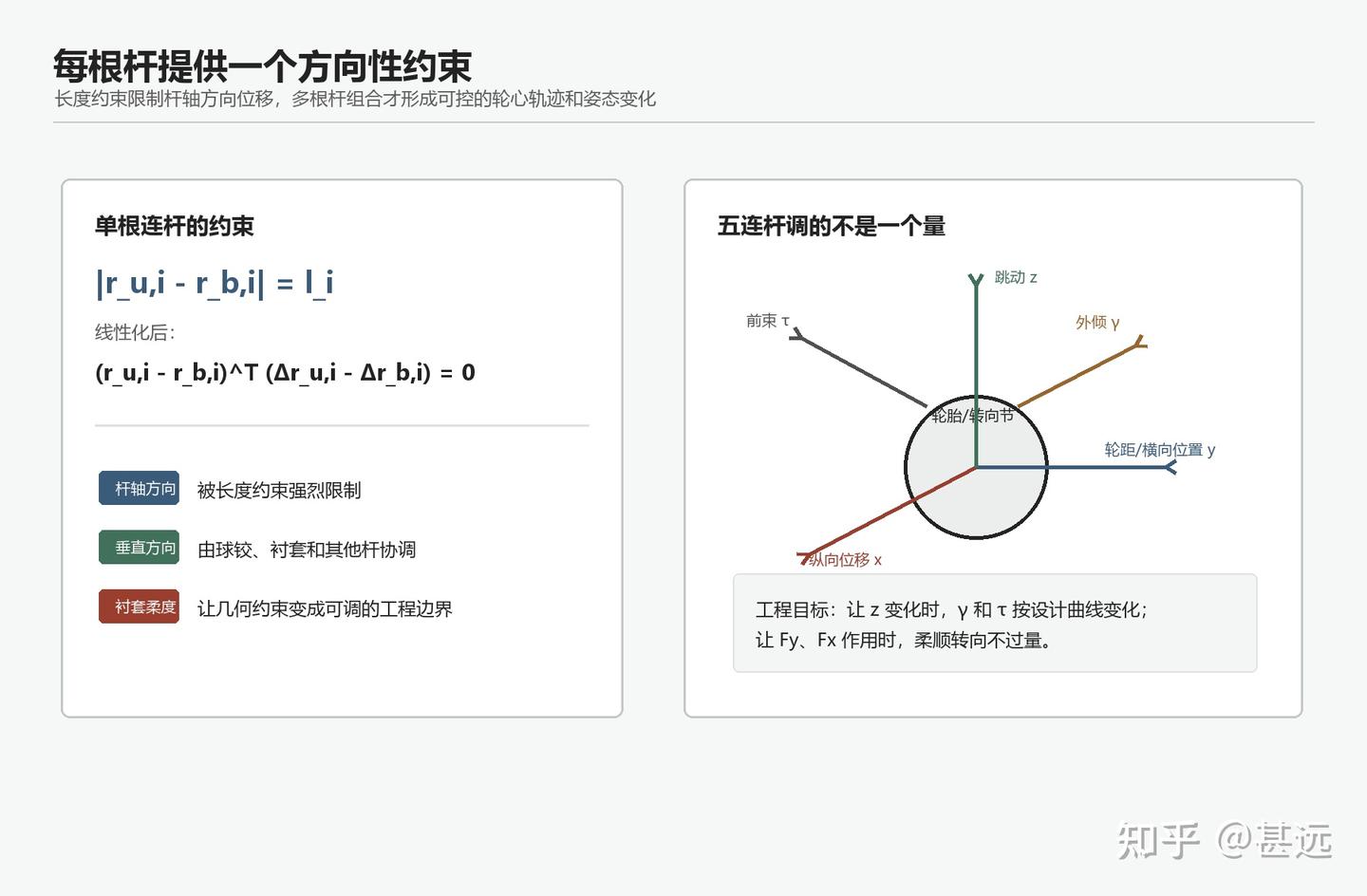

可以把后轮转向节近似看成一个刚体。每一根连杆连接车身硬点和转向节硬点，长度近似固定。第 根连杆的几何约束可以写成：

这里 是转向节侧球头位置， 是车身侧硬点位置， 是杆长。小位移时，对这个长度约束线性化，有：

这个式子的意思很朴素：杆件轴线方向上的相对位移被限制住了，垂直于杆件轴线的方向则可以通过球铰、衬套或其他连杆组合来协调。五根杆一起工作，才形成完整的轮胎姿态控制。

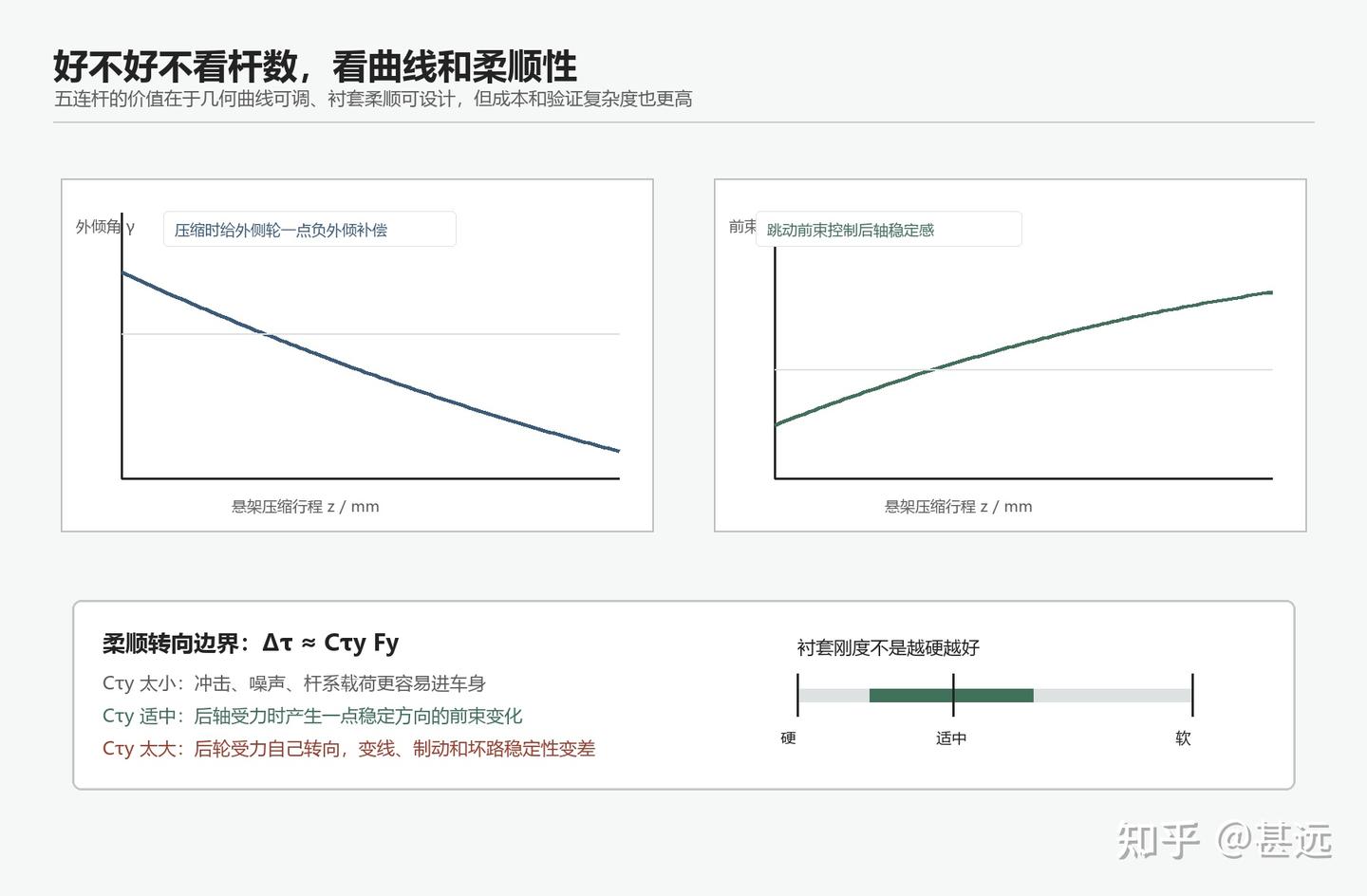

后悬架最关心的不是“轮子能不能上下动”，而是上下动的时候轮胎姿态怎么变。设悬架压缩行程为 ，后轮外倾角为 ，前束角为 。在某个设计高度附近，可以把几何变化写成局部斜率：

影响侧倾过弯时外侧轮胎能不能保住接地姿态； 影响车身起伏、制动和加速时后轮是否出现不希望的转向趋势。五连杆的优势之一，就是外倾曲线和前束曲线可以分开调得更细。

一根常见的前束杆，主要不是“承受所有横向力”，而是用来管理后轮前束角。它的车身侧硬点稍微移动、杆长稍微改变，都会影响静态前束和跳动前束。后轮在压缩时如果略微增加内八前束，车辆高速稳定性会更好；但如果变化过大，过坑、制动或高速变线时就可能有拖拽、发飘或轮胎偏磨。

上下控制臂更像是在管理轮心横向位置和外倾变化。上臂、下臂的长度差、夹角和高度差，会决定车轮上跳时外倾角如何补偿。过弯时外侧车轮被压缩，如果几何能给一点负外倾补偿，轮胎接地印迹会更均匀，外肩不容易过载。

纵向导向杆或牵引臂主要处理制动、驱动和路面冲击带来的纵向力。轮胎碰到坑边、接缝、减速带时，冲击力首先沿纵向和垂向进入悬架。纵向杆和它的衬套刚度决定了轮心是否能有一点受控后退，也决定了冲击传到车身时是硬撞一下，还是被橡胶和几何分掉一部分。

还有一些横向或斜向连杆，作用不一定能用“只管横向”概括。它们通常同时参与横向定位、轮距变化、外倾变化和衬套受力分配。五连杆比双叉臂复杂的地方就在这里：每根杆都不完全独立，但每根杆的硬点和衬套又都能改变整车性格。

工程上还要把刚性几何和柔性衬套分开看。理论 CAD 里，连杆像刚性约束；实车上，衬套会变形。设横向力为 ，后轮前束角的柔顺变化可粗略写成：

这里 是前束柔顺系数，单位可以理解为角度每牛，或者角度每千牛。这个量不一定越小越好。太小，后悬架很硬，冲击和噪声更容易进车身；太大，后轮受力时自己转向，车辆会显得不稳。很多量产车会利用适度的柔顺转向，让后轴在横向力下产生一点稳定方向的前束变化。

五连杆为什么贵，原因也在这里。它不只是多几根铁杆。每根杆有两个硬点，硬点位置有制造公差；每个衬套有径向、轴向、扭转刚度和耐久问题；每个球铰、橡胶件、冲压件或铝合金件都要考虑 NVH、强度、腐蚀、装配和维修。它给工程师更多自由度，也给试验和标定带来更多变量。

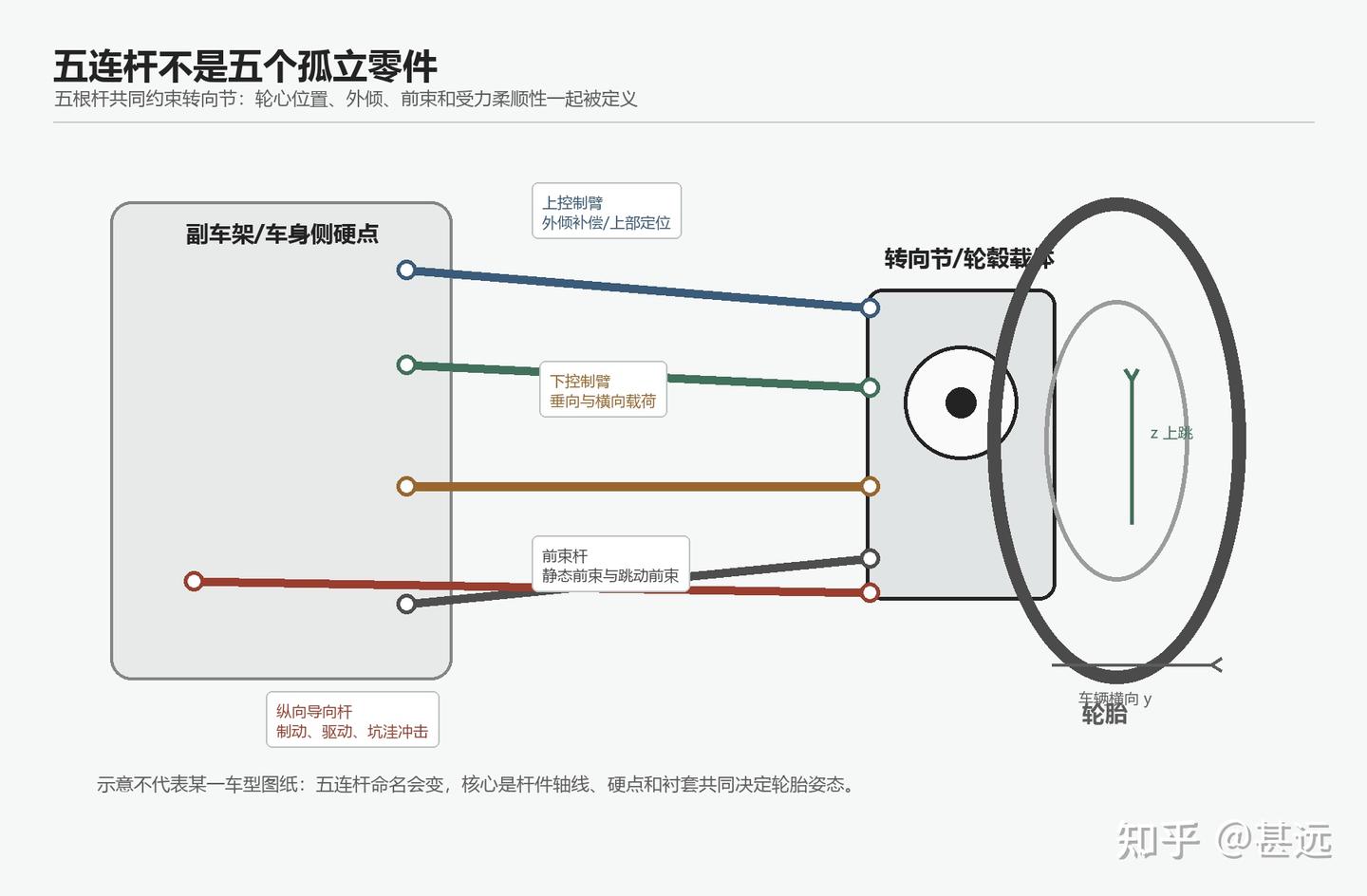

如果把五连杆说得具体一点，常见分工可以这样理解。

上控制臂：主要参与外倾控制和轮心上部定位，影响压缩时负外倾补偿。

下控制臂：承受较大的垂向和横向载荷，参与轮心横向位置、弹簧或减振器安装点布置。

前束杆：直接调后轮前束，决定静态前束、跳动前束和一部分柔顺转向。

纵向导向杆：处理制动、驱动、坑洼冲击等纵向载荷，影响冲击舒适性和轮心后退轨迹。

斜向或辅助横向杆：补足空间约束，帮助控制轮距、外倾、前束耦合和衬套载荷分担。

但这不是通用图纸。真正看一套五连杆，要看硬点布置、杆件方向、衬套轴线和整车目标。如果是运动取向，工程师会更重视外倾增益、前束稳定和横向刚度；如果是家用车，会更重视冲击舒适、轮胎寿命、后排地板空间、成本和 NVH。新能源车还要避让电池包、后电驱、半轴和后备厢空间，连杆怎么摆并不自由。

所以“五根杆各自有什么作用”的更准确答案是：每根杆都在给转向节增加一个方向性的约束，五根杆合起来定义后轮的空间轨迹和受力柔顺性。看五连杆好不好，不看杆数本身，而看三个结果：轮胎在跳动和侧倾时姿态是否合理，受力后前束和外倾是否稳定，冲击、噪声、成本和空间有没有被整车工程接受。
