不同kw功率的直流充电桩，充电速度是多少？

随着新能源汽车的快速普及，直流充电桩（DC快充）已成为充电基础设施的核心组成部分。无论是充电桩制造商、检测机构，还是采购方与运营商，都需要对直流充电桩的检测标准与设备选型有清晰的认知。本文将系统梳理直流充电桩的工作原理、检测项目、关键标准及选型要点，帮助读者建立完整的知识框架。

01直流充电桩基础知识

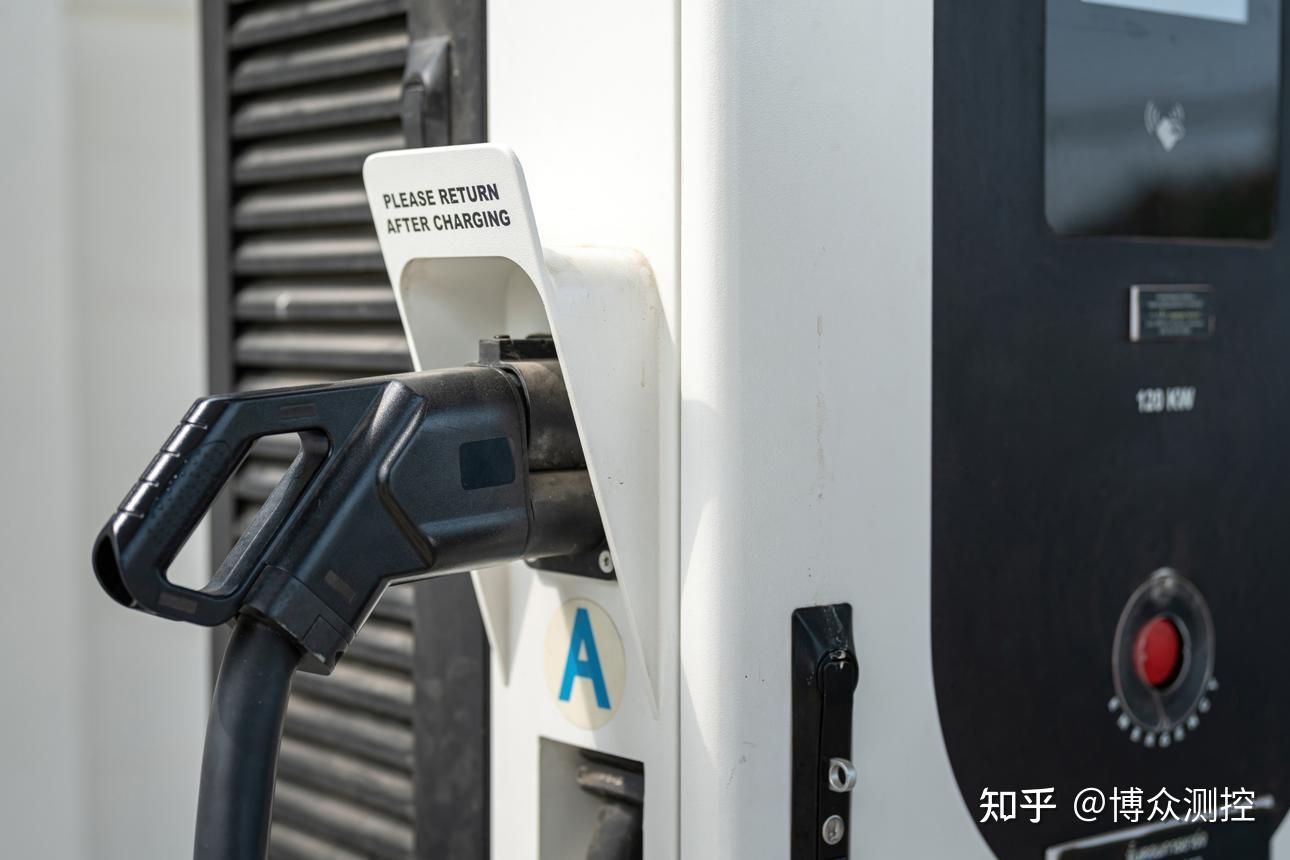

● 什么是直流充电桩？

直流充电桩（也称"直流快充桩"）是将电网交流电经整流后，以直流电形式直接输入电动汽车动力电池的充电设备。与交流慢充不同，它内部集成了AC/DC变换模块，可绕过车载充电机（OBC）实现大功率直充，在高功率快充场景下，通常可在10分钟至40分钟内完成大部分补能需求，主流产品输出功率覆盖60kW至480kW。

● 工作原理

电网三相交流电（AC 380V）经输入滤波、AC/DC整流、DC/DC变换及输出滤波后，由充电枪输出至车辆电池。充电过程中，充电桩与车辆通过CAN通信协议实时协商充电电压、电流及安全保护策略。

● 主要接口标准

全球直流充电接口主要有五类标准。

• GB/T 20234.3定义了中国直流充电接口的机械与电气接口要求，当前已广泛支持大功率超充应用，并正向更高功率超充方向发展；
• 北美推行CCS1（SAE J1772）及特斯拉主导的NACS接口，最大功率均可达350kW以上；
• 欧洲以CCS2（IEC 62196-3）为主，最大功率350kW以上；
• CHAdeMO主要应用于日本及部分亚洲市场，最大功率可达400kW以上。

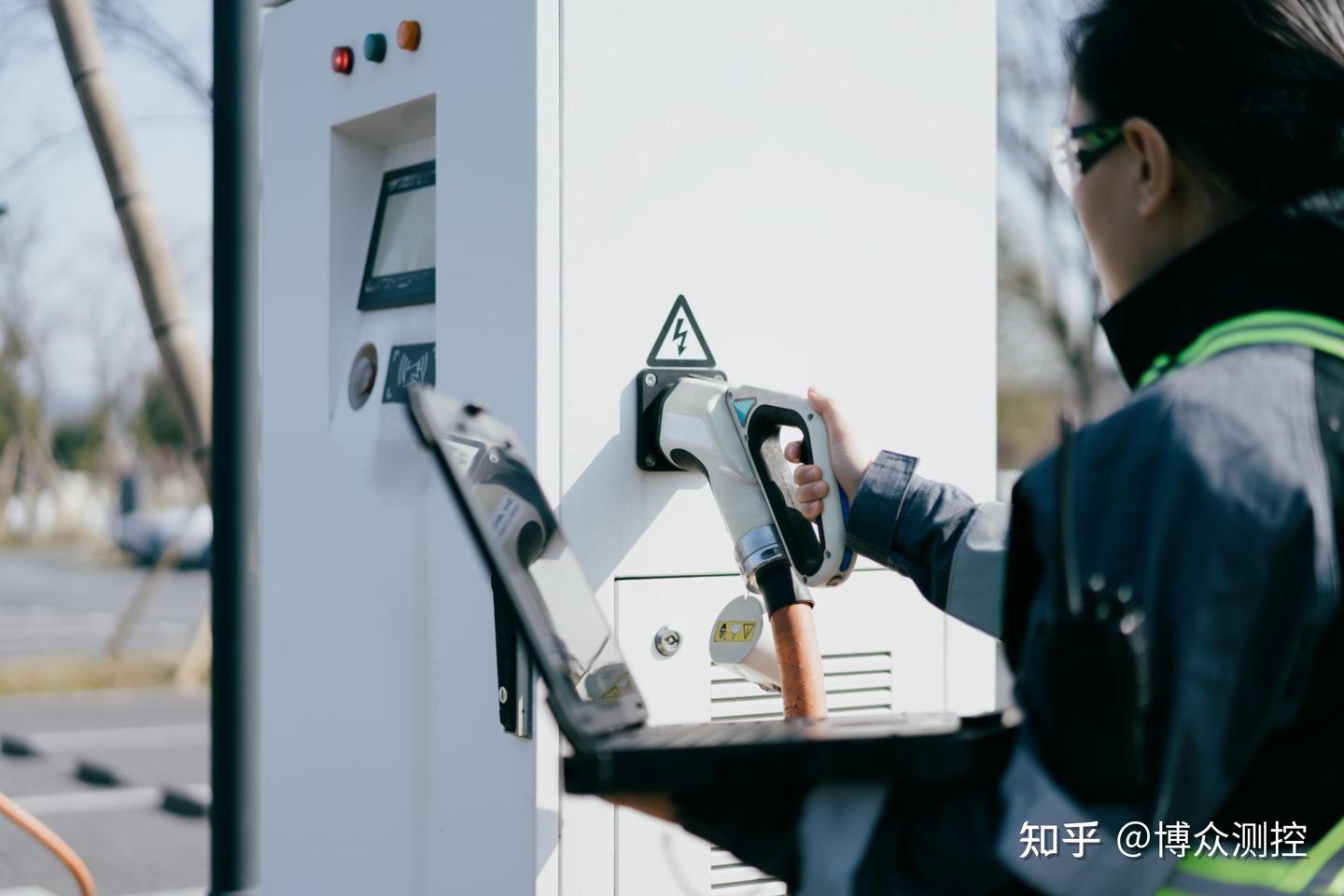

02 核心检测项目

● 电气安全

电气安全是充电桩检测中的核心项目，主要包括绝缘、耐压、接地及漏电保护等测试内容。

• 绝缘电阻测试用于验证高压回路与保护地之间的绝缘性能，通常采用500V DC测试，绝缘电阻应满足相关标准要求；
• 耐压测试则在带电回路与外壳之间施加规定高压，验证设备在高压条件下无击穿、无闪络；
• 保护接地连续性测试用于确认接地回路可靠性，接地电阻通常要求不大于0.1Ω；
• 漏电保护测试主要验证设备在发生异常漏电时，能否按照规定时间切断输出，确保人身与设备安全。

● 功能与通信

依据GB/T 27930（新版）或ISO 15118，重点测试充电桩与车辆的通信协议一致性，覆盖握手连接、参数协商（电压/电流/功率上限）、充电中止与急停响应，以及异常状态上报等环节。计量准确度方面，电能计量误差须不超过±1%。此外，触摸屏、刷卡、扫码支付等人机交互功能也需通过可靠性验证。

● 电能质量

直流充电桩作为大功率非线性负载，对电网影响不容忽视。高性能直流充电桩的功率因数通常可达到0.99以上，输入谐波电流应符合相关电能质量标准要求，直流输出电压纹波系数通常要求≤1%。

● 电磁兼容（EMC）

EMC检测分为发射与抗扰两类。

• 发射测试包括传导发射（CE）和辐射发射（RE），确保充电桩不对电网及周边设备产生超标干扰；
• 抗扰度测试涵盖静电放电（ESD）、电快速瞬变脉冲群（EFT/B）等项目，验证设备在复杂电磁环境下的正常工作能力。

● 环境适应性

• 室外安装的充电桩需通过一系列环境测试。
• 防护等级须达到IP54及以上；
• 工作温度范围要求覆盖-30℃至+55℃；
• 温湿度循环测试模拟气候变化（95%RH，40℃）；
• 沿海及高腐蚀环境通常需进行盐雾可靠性测试，测试等级依据应用场景与防护要求确定；
• 需通过浪涌抗扰度测试，典型等级依据应用环境与设备等级确定；振动与冲击测试则依据IEC 60068执行。

● 机械结构

充电枪插拔耐久性通常须达到10,000次以上，枪线拉力、门锁与散热结构须通过机械可靠性测试，外壳材料须满足阻燃等级要求。

03 主要检测标准

国内标准方面，有两项值得重点关注的最新强制性国标：GB 44263-2024《电动汽车传导充电系统安全要求》规定了充电系统电气安全、直流充电安全及试验方法，于2025年8月1日起正式实施，是电动汽车供电设备CCC认证的重要安全依据之一；GB 39752-2024《电动汽车供电设备安全要求》重点规定了供电设备的电气安全、防护结构、安全要素及试验方法，是充电设备安全设计与认证的重要依据，两项标准将逐步成为充电设备安全设计与市场准入的重要依据。

推荐性标准方面，GB/T 20234.3-2023规定了直流充电接口的物理与电气参数；GB/T 27930（新版）规定了电动汽车与非车载传导式充电机之间的通信协议要求；NB/T 33001系列标准规定了非车载传导式充电机的技术条件与试验要求；GB/T 14549是电能质量检测的重要依据。

国际标准方面，IEC 61851-23:2023（第二版）是直流充电设备最主要的国际通用标准，新版本补充了双向充电、测试方法等内容；ISO 15118-2/20定义了支持即插即充（PnC）的先进通信协议；IEC 62196-3规范了CCS2等接口的物理结构；北美市场还适用UL 2202及SAE J1772。

04 设备选型要点

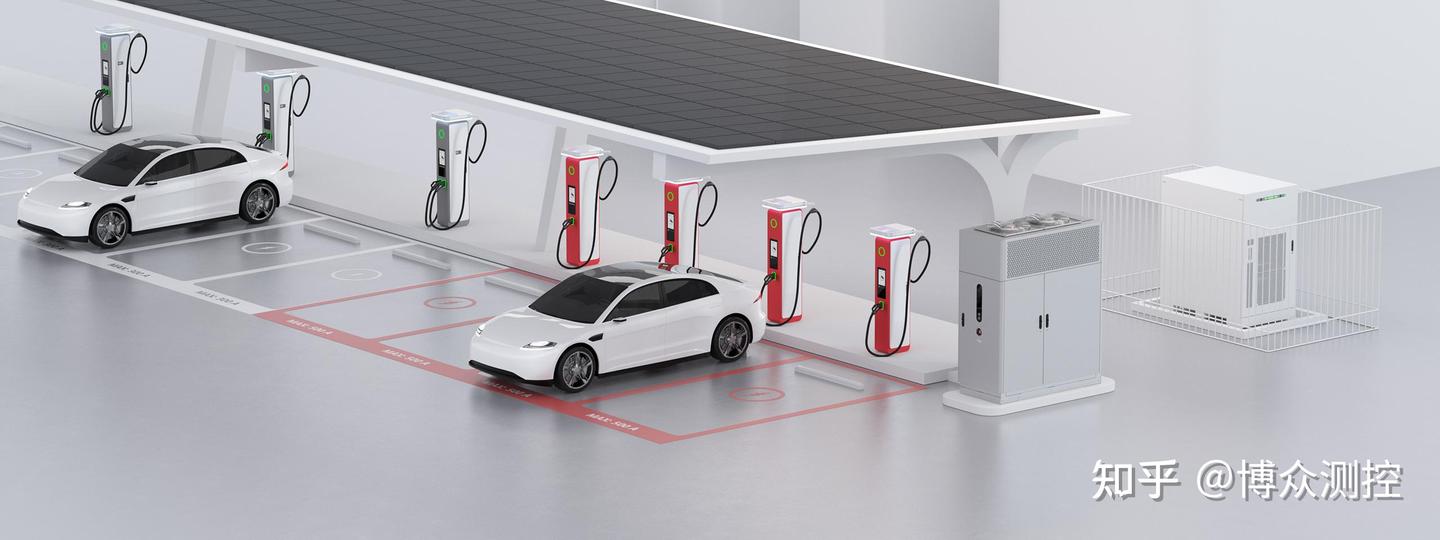

● 场景与功率匹配

• 高速公路服务区停车时间短，应优先选用120kW至480kW的高功率设备；
• 城市公共停车场选60kW至120kW可较好平衡充电速度与成本；
• 商业综合体结合停留时间，60kW至240kW较为适宜；
• 公交与物流专用站需要集中大功率补能，可选120kW至600kW；
• 社区与园区使用频次低、成本敏感，30kW至60kW即可满足需求。

● 输出电压范围

当前主流车型分为400V与800V两类电压平台。400V平台涵盖大多数乘用车，充电电压约200V至500V；800V高压平台见于保时捷Taycan、小鹏G9等高端车型，充电电压可达500V至1000V。建议优先选择支持200V至1000V宽压输出的设备，以确保兼容性与未来适用性。

● 通信协议

车辆侧须支持GB/T 27930（新版）（国内）或ISO 15118（国际/即插即充）；桩云通信推荐采用OCPP 2.0.1，相较于1.6J版本新增了智能充电、安全增强与即插即充支持，是新建项目的优选方向。公共充电桩还须接入国家或地方监管平台，满足互联互通要求。

● 计量合规

充电桩须通过国家市场监管总局的计量型式批准，计量误差≤±1%，计量模块须独立、不可篡改，并具备防作弊与数据上传能力。

● 散热方式

散热方案直接影响设备寿命与功率稳定性。较低功率设备可采用自然对流散热，无噪音、免维护；30kW至240kW多采用强迫风冷，成本低但噪音较大且需定期清洁滤网；120kW以上高功率设备建议选用液冷方案，散热效率高、噪音低，大电流超充场景还可采用液冷枪线，支持500A以上输出。

● 可靠性与运维

选型时需关注防护等级（≥IP54）、工作温度范围、平均无故障时间需满足长期商用运营要求及充电枪插拔寿命（≥10,000次）等指标，并确认具备过压、欠压、过流、短路、过温等多重保护。运维层面，应优先选择支持远程诊断、OTA升级、故障自动上报的产品，模块化设计有助于降低现场维修成本。

05 选型决策流程

选型建议按以下步骤推进：首先明确场景需求，梳理日均充电量、车型结构、停留时间与电网容量；其次确定功率等级与数量（总装机容量 = 日均充电量 ÷ 有效利用小时数）；然后核查认证资质，包括核查CCC认证及相关安全标准符合性、计量型式批准与OCPP互联互通认证；再对比核心技术参数，重点关注电压范围、整机效率（≥95%）、功率因数与THD；最后综合评估可靠性、售后服务与全生命周期成本（设备采购 + 安装调试 + 运维 + 电费损耗），再做最终决策。

06 充电桩测试方案推荐

在充电桩研发、产线测试及质量控制过程中，测试系统的精度、效率与兼容性，同样是影响产品可靠性的重要环节。

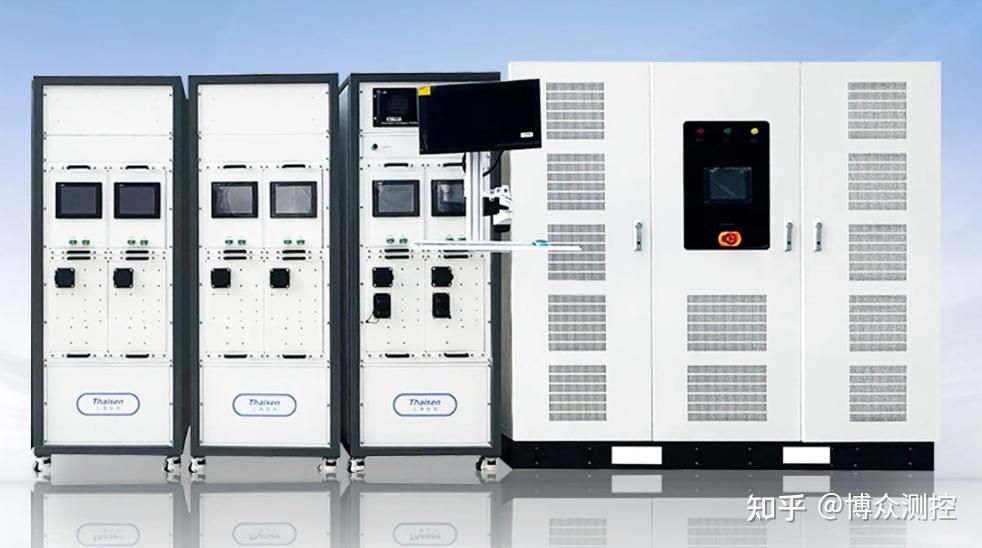

博众测控代理的钛昕电气多路回馈式直流充电桩测试系统，可覆盖从样机功能验证到批量生产检测的全流程测试需求，支持单桩测试与多通道并行测试，能够对电气安全、计量精度、通信协议及整机性能等关键指标进行精准采集与分析，帮助企业高效验证产品是否符合 GB 44263-2024、GB 39752-2024 等相关标准要求。

目前，该系统已在多家充电桩企业研发与生产场景中投入应用，可满足不同功率等级直流充电设备的测试需求。针对超充、液冷及多协议兼容等应用场景，系统也支持灵活配置与扩展。

07 总结

直流充电桩的检测与选型涉及电气安全、通信协议、电能质量、电磁兼容、环境可靠性等多个维度。选型时需结合场景需求、协议兼容性、计量合规与运维效率综合权衡。随着800V高压平台普及与超充技术演进，建议持续关注最新国标动态，优先选择通过权威认证、具备良好互联互通能力的产品。
